带防护护套的手持数显万用表结构设计

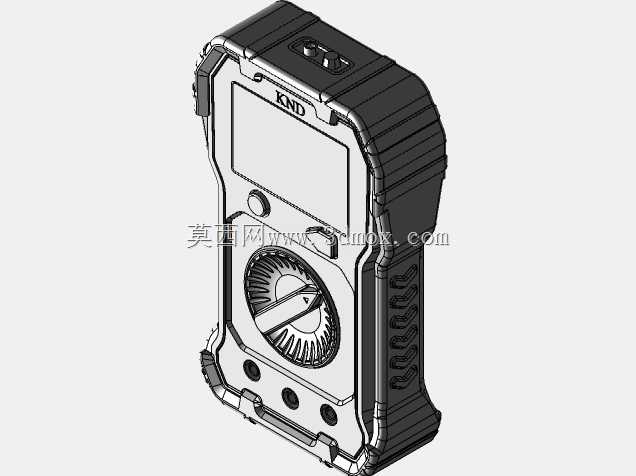

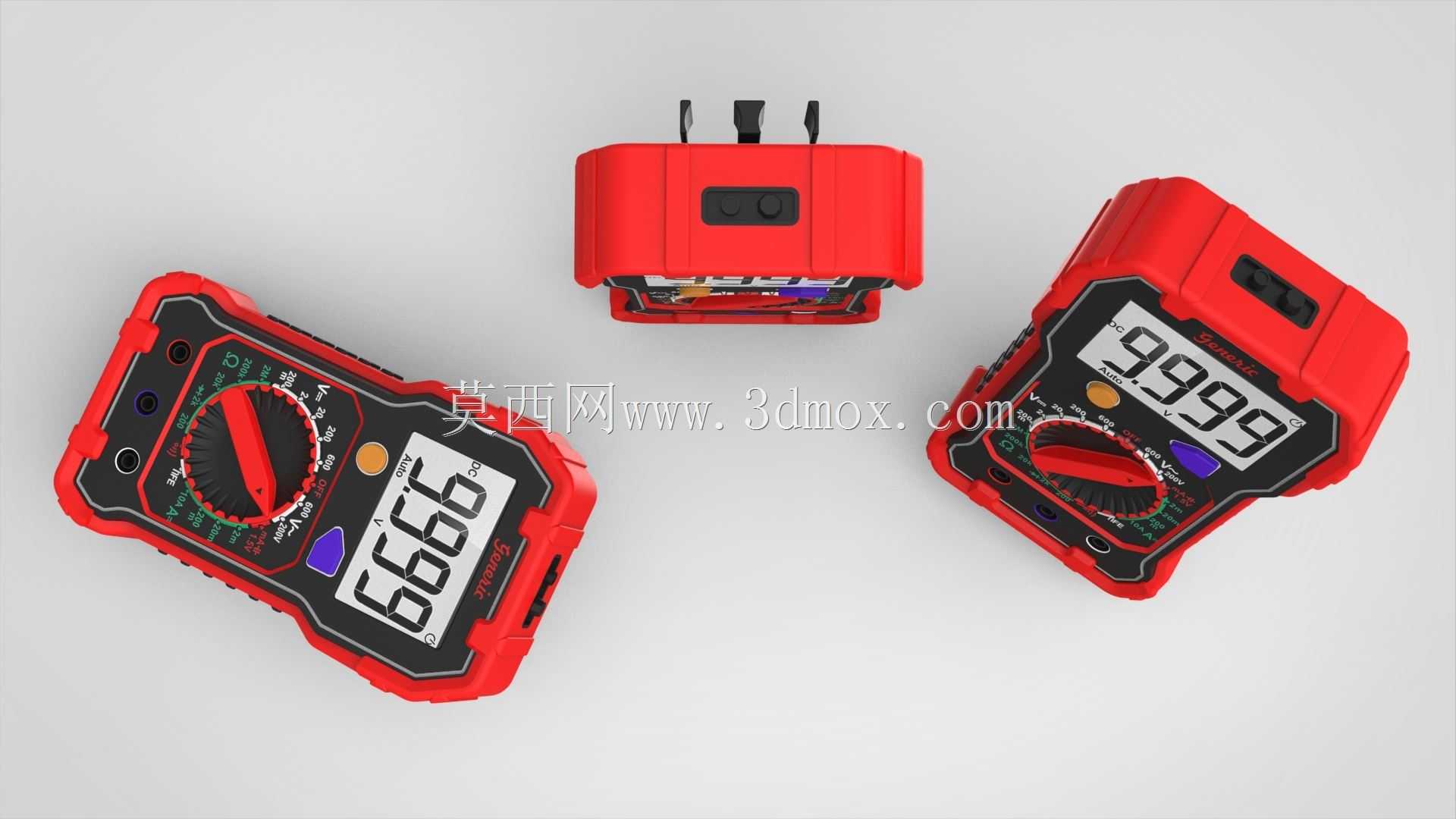

　　这款手持数显万用表的三维结构设计，核心围绕电工现场检测、电子维修、工业设备巡检等高频作业场景展开，区别于传统台式测量设备，手持形态的设计初衷就是适配狭小空间作业、高空登杆检测、户外移动运维等需要单手操作的工况，解决传统测量仪表携带不便、抗摔性差、操作流程繁琐的实际痛点。从功能特性来看，该款万用表覆盖交直流电压、交直流电流、电阻、通断测试等电工日常作业的核心测量需求，数显屏幕采用大字号段码显示设计，屏幕区域做了内凹防护处理，避免作业过程中尖锐物件刮花显示面板，同时屏幕周边的壳体做了加厚挡边，即便设备从1.2米左右的作业高度跌落至水泥地面，冲击力也会先被周边挡边吸收，不会直接作用于屏幕面板造成碎裂。

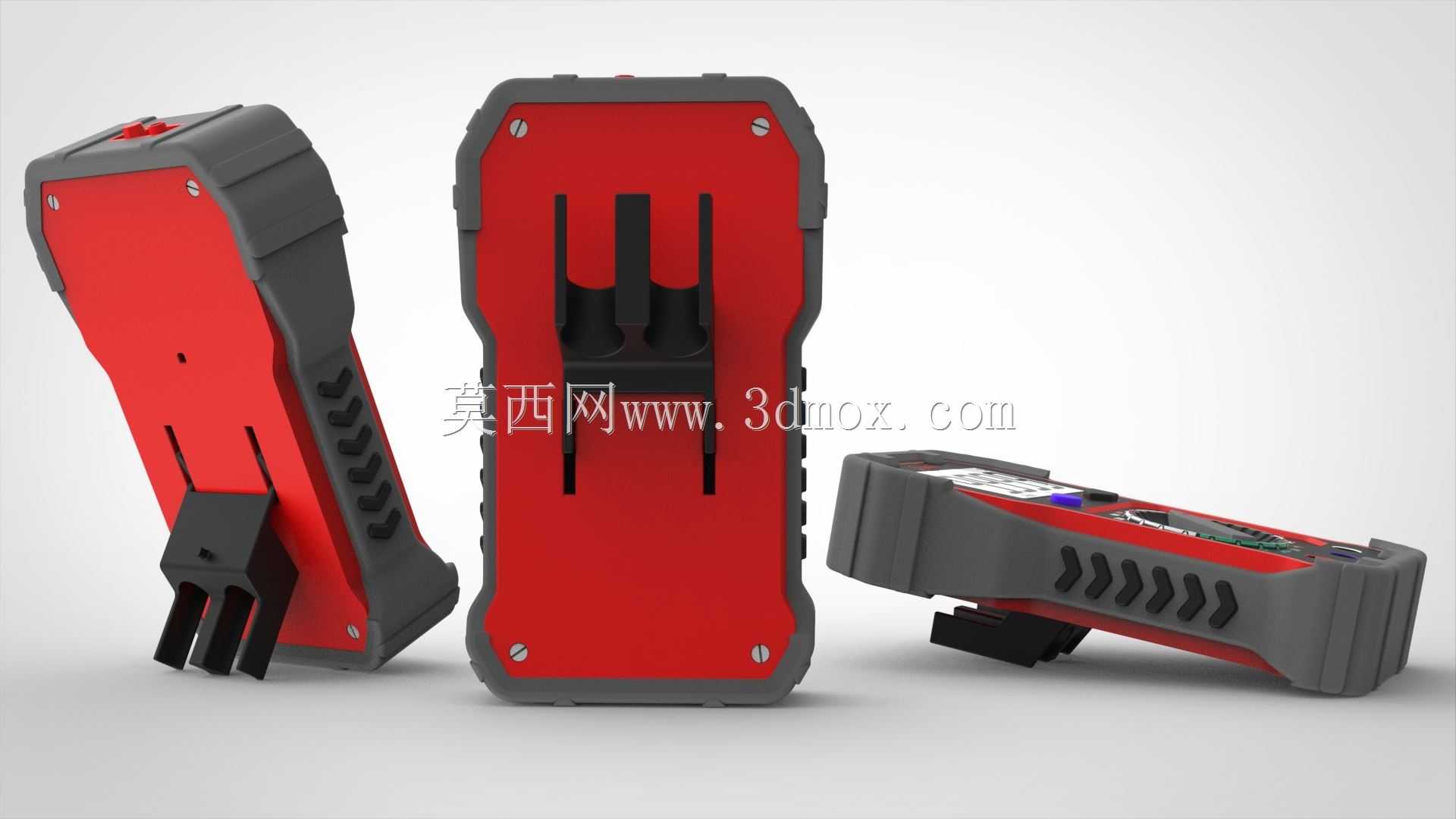

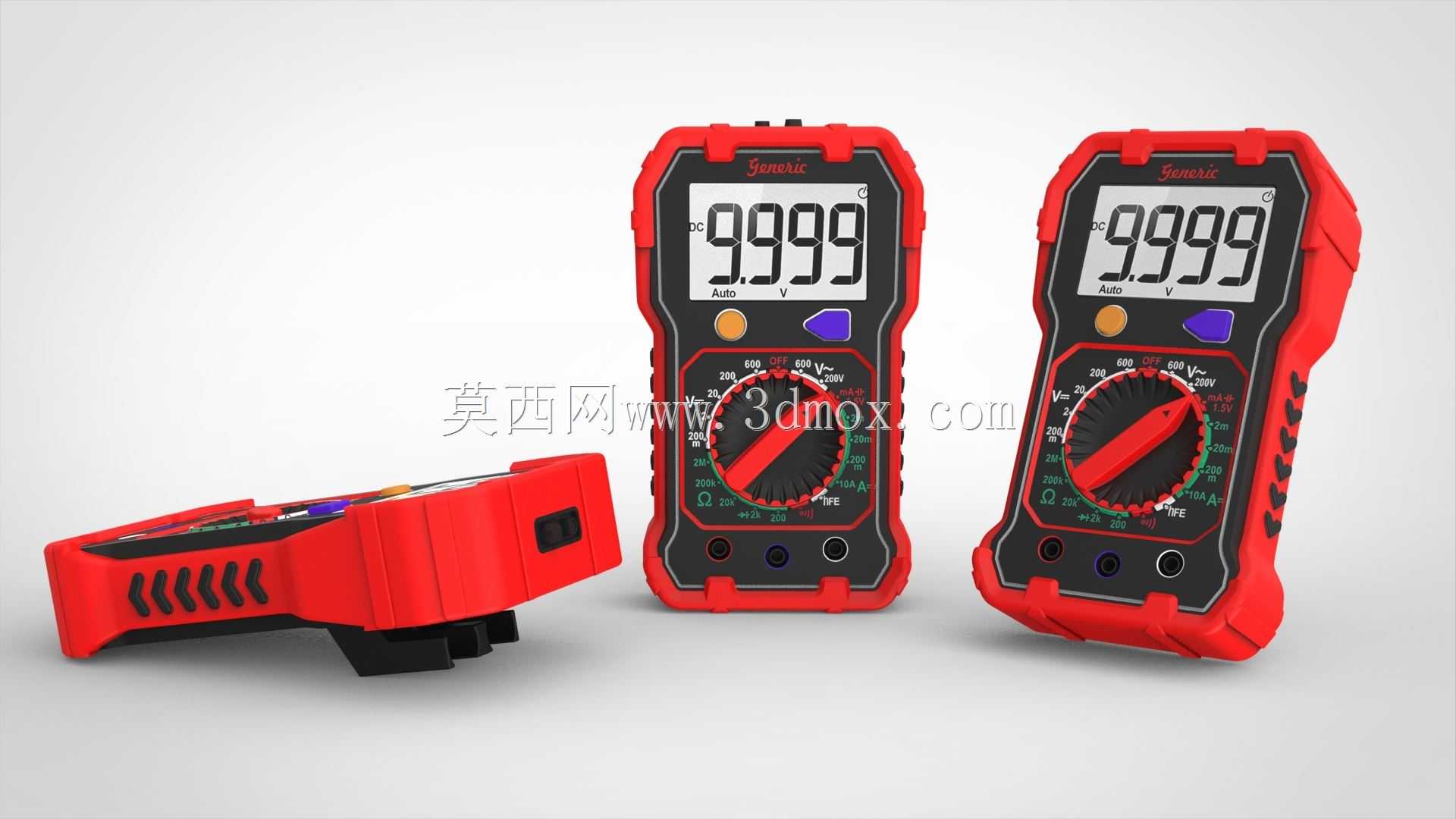

　　设备的外部包裹一体化成型的硅橡胶防护外套，护套表面做了多道横向防滑筋结构，一方面是增加手掌握持时的摩擦力，即便戴绝缘手套操作也不会出现打滑脱手的情况，另一方面硅橡胶材质本身的缓冲特性，能够吸收跌落、碰撞时的大部分冲击能量，保护内部PCB板、测量端子、旋钮组件等核心结构不受损伤。护套在设备背部延伸出可折叠的探针支架结构，支架展开后可将万用表以45度倾角支撑在操作台面上，解放作业人员的双手，方便在台架调试、电路板维修时同时操作探针与记录测量数据，支架折叠后可完全嵌入护套背部的凹槽内，不会额外增加设备的握持厚度，也不会在收纳时勾挂工具包的内衬。

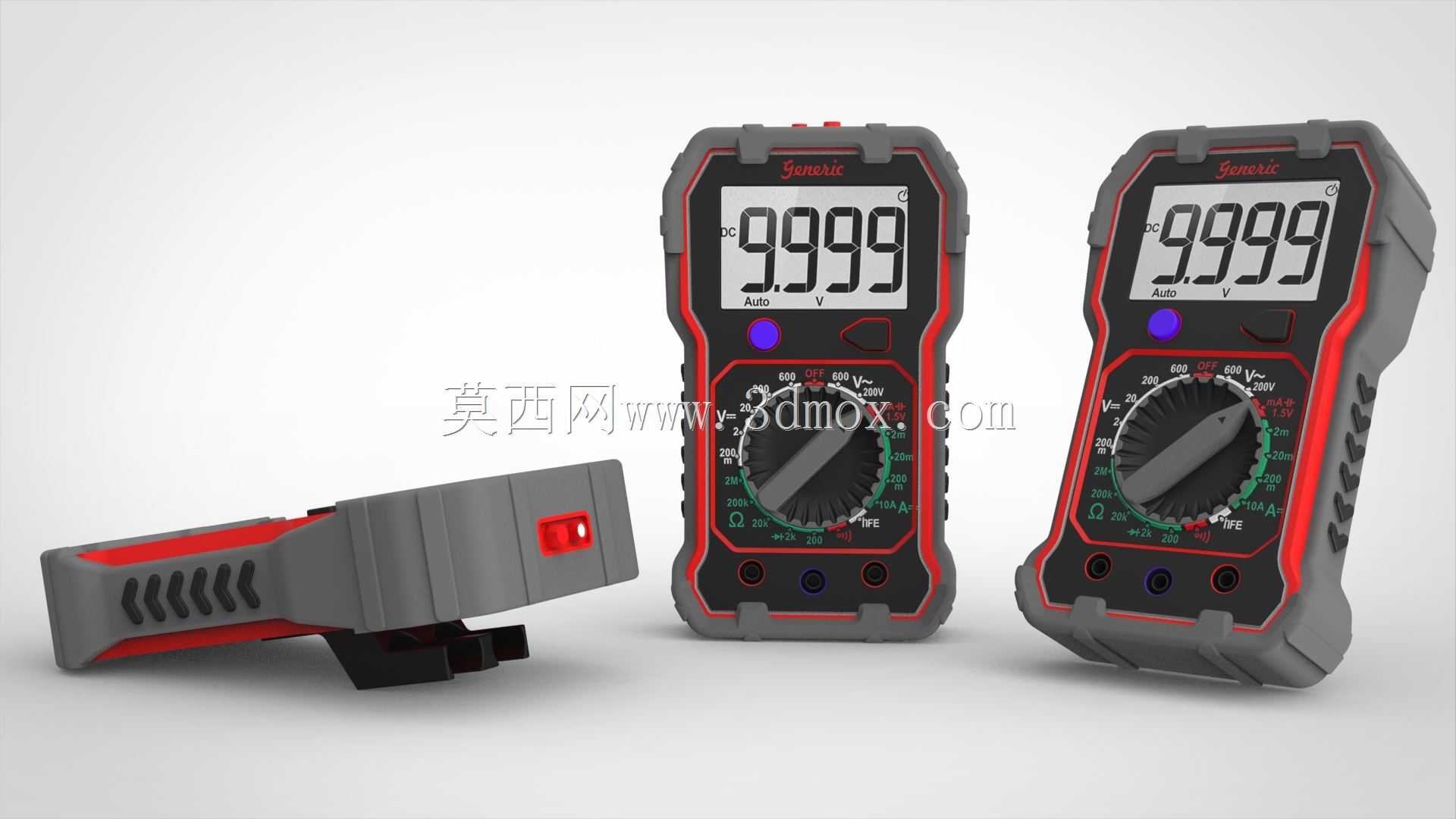

　　设备正面的功能旋钮采用大直径防滑齿设计，旋钮档位的定位阻尼经过调校，单指旋转即可完成档位切换，每个档位都有清晰的卡位反馈，避免作业时误切档位造成测量误差甚至设备烧损，旋钮周边的刻度标识做了凸起印刷处理，长期摩擦也不会出现标识脱落的问题。测量端子布置在设备正面下方，端子接口做了防呆设计，不同功能的探针插入对应接口时会有明显的卡位感，避免错插探针引发的测量安全隐患。从外形尺寸与安装边界来看，该款万用表的整体轮廓控制在手掌可完全握持的范围内，宽度不超过80mm，厚度不超过35mm，设备边角全部做了大圆弧过渡处理，没有尖锐的棱角，放入工具包时不会刮损其他工具的表面，也不会在握持时硌手。

　　内部结构设计上，核心PCB板与外壳之间预留了1.5mm的缓冲间隙，通过硅橡胶支撑柱固定，避免外部冲击直接传递到电路板上造成元器件虚焊，电池仓设置在设备背部，采用卡扣式仓盖设计，更换电池时不需要额外工具，仓盖周边做了防水胶圈预留槽位，可根据使用场景需求加装胶圈实现基础的防泼溅能力，适配户外雨天临时作业、潮湿环境下的设备检测需求。设备侧面预留了挂绳孔位，可搭配腕带使用，在高空作业时将设备系在手腕上，避免脱手坠落造成设备损坏或砸伤下方作业人员。整体结构设计没有冗余的装饰性结构，所有外部造型都服务于实际使用需求，防护结构与操作部件的布局完全贴合一线电工作业的操作习惯，既控制了整体重量，长时间单手握持不会产生明显的疲劳感，又通过多重防护结构提升了设备在复杂作业环境下的耐用性，可直接作为同类型手持测量设备的结构设计参考，也可用于电工工具装配模拟、作业场景仿真搭建等三维场景使用。
