大行程桌面数控雕刻加工机架

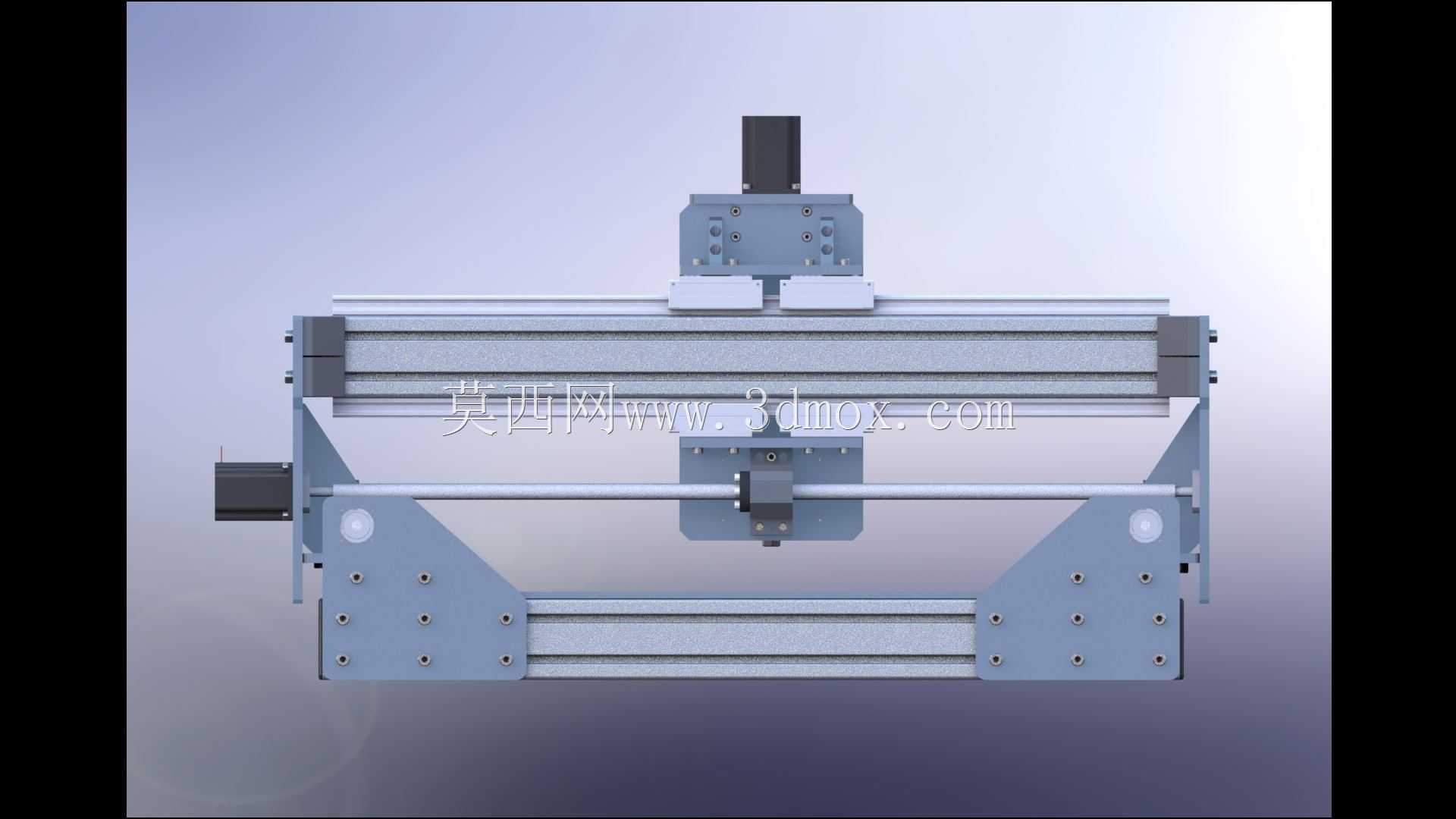

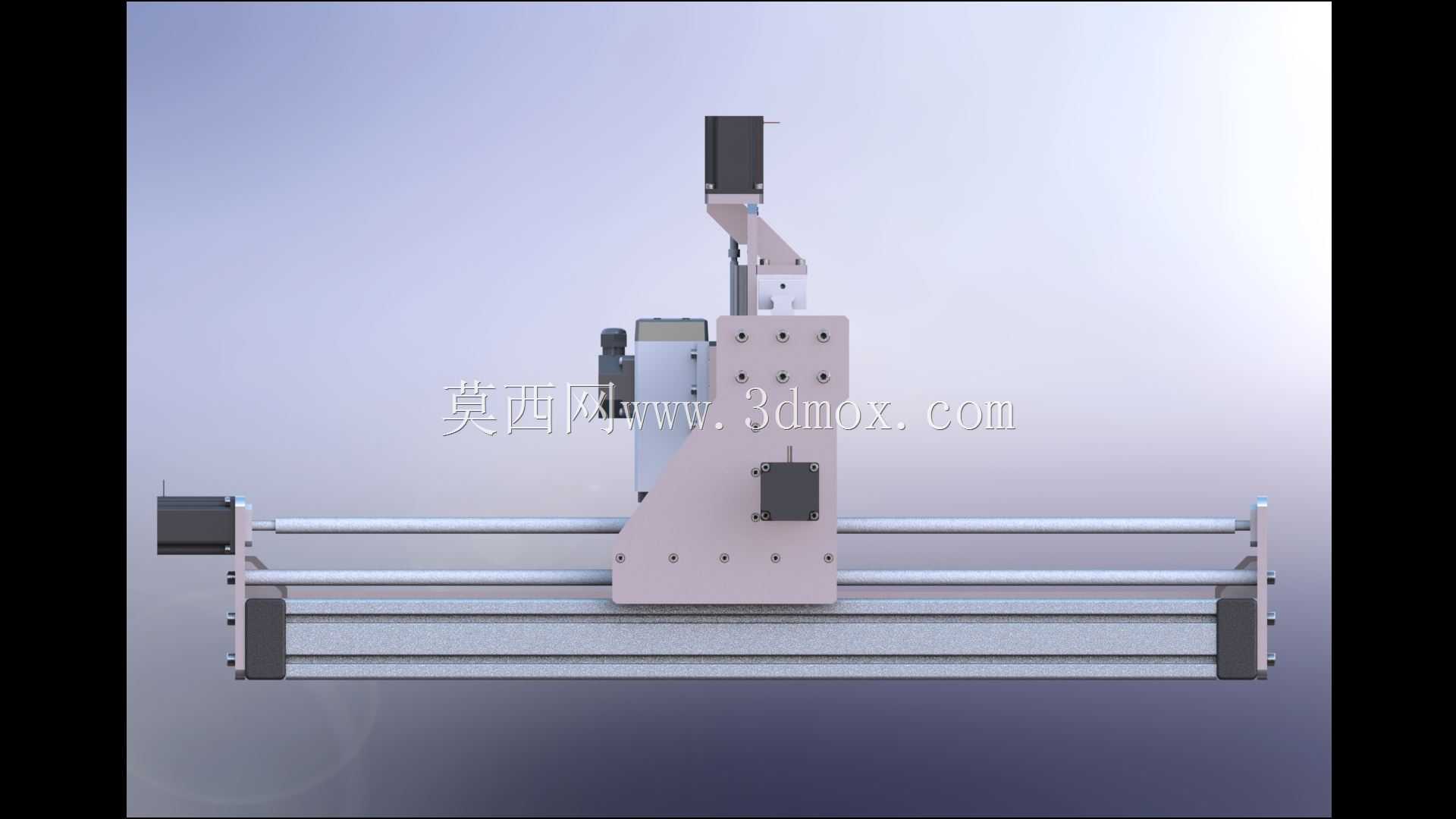

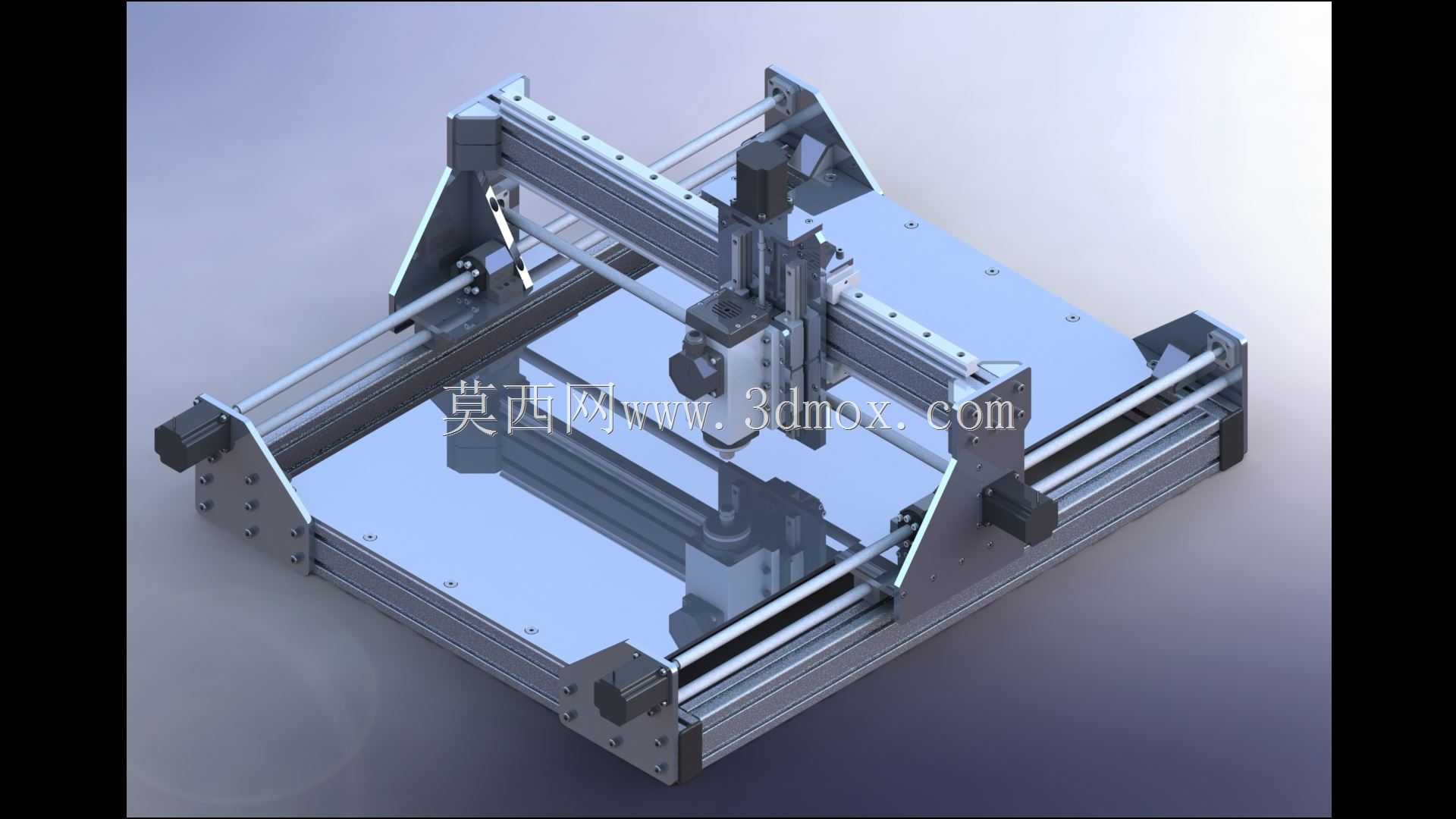

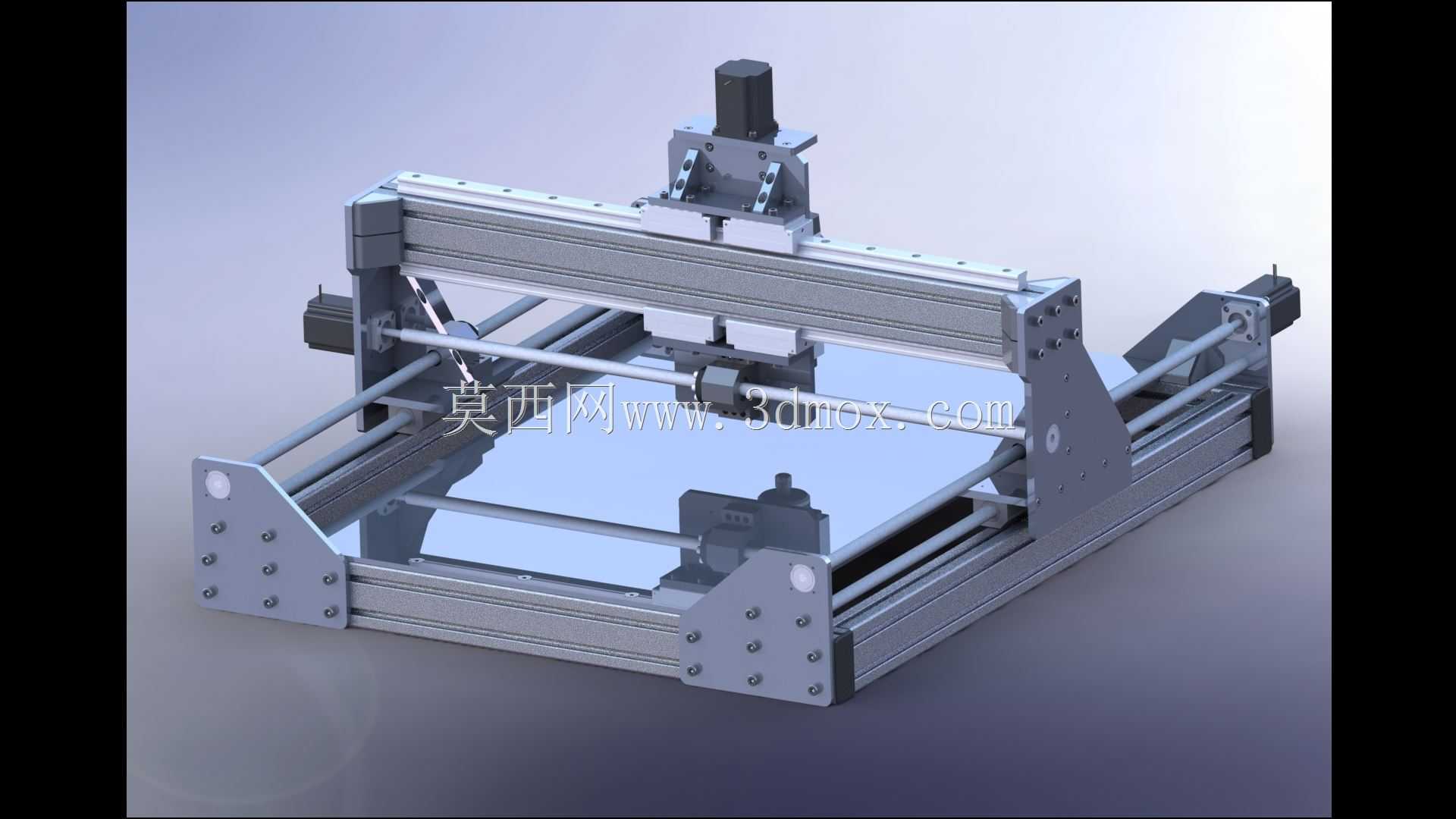

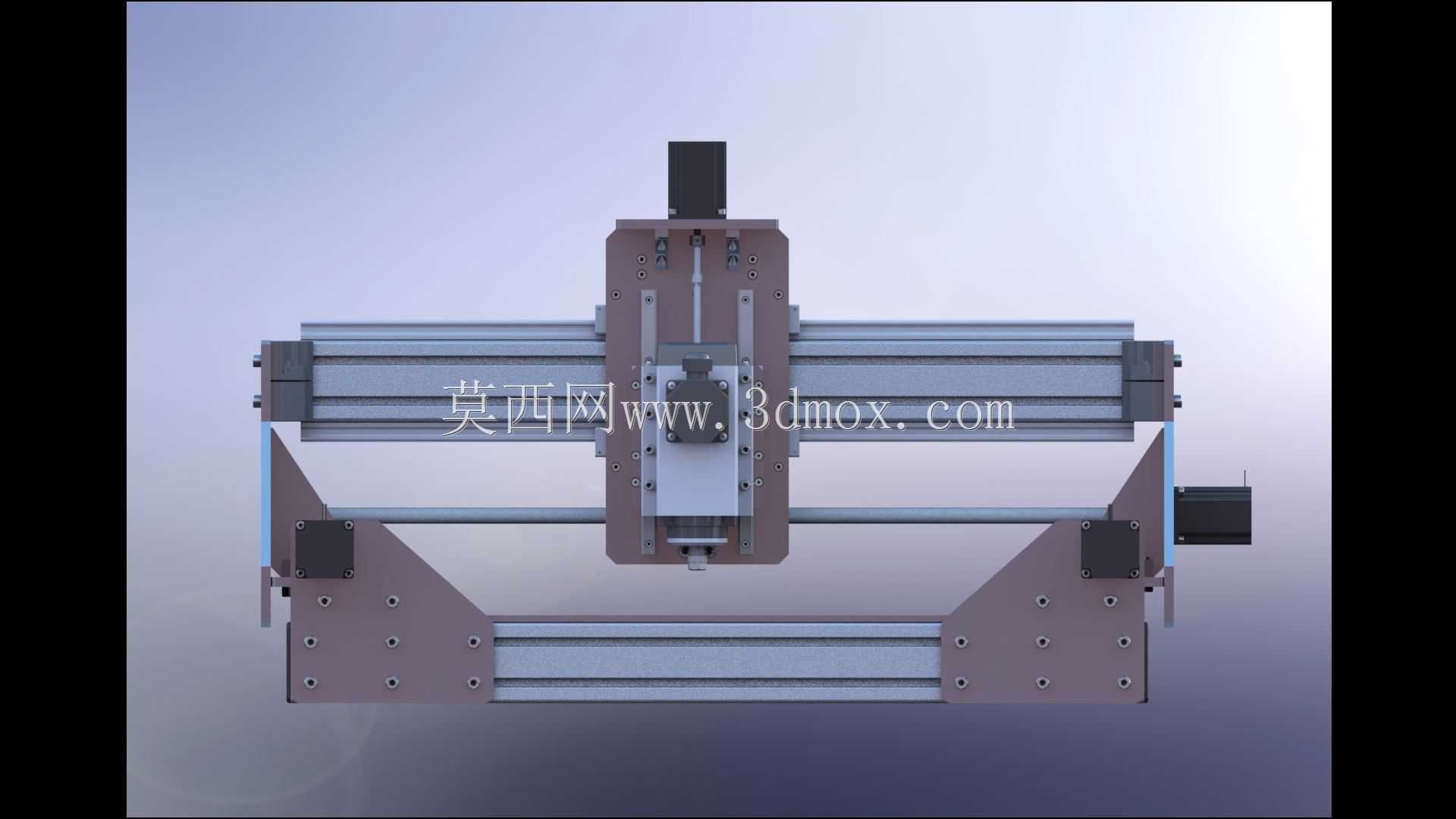

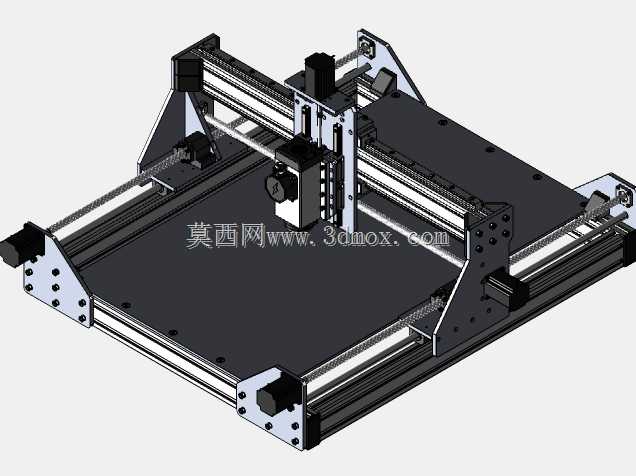

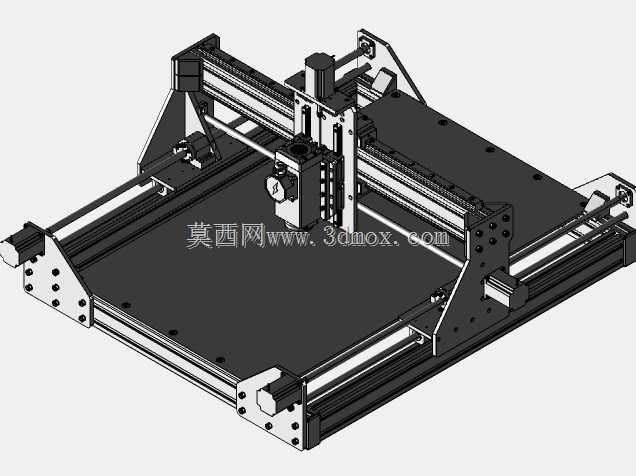

　　这套桌面级数控加工机架的有效加工幅面设定为900mm×600mm，整体采用工业铝型材搭建主体框架，配套选用norelem品牌标准紧固件与连接组件，面向小型木工雕刻、软金属铣削、塑料板材裁切、PCB样板加工这类小批量非标制作场景，既可以安置在工作室、教学实训工位，也能嵌入小型生产线做辅助工序加工。从结构布局来看，设备采用龙门移动式架构，加工台面固定在底座型材框架上，X向传动组件横跨床身，Y轴双导轨沿床身长度方向平行布置，Z轴滑枕搭载主轴单元完成垂向进给，这种布局的优势在于运动部件重量控制合理，高速走刀时整机惯性更小，固定工作台承载工件后不会随轴系运动，装夹重型板材时整机稳定性更有保障。框架选型阶段优先选用槽式工业铝型材，

　　型材自身的槽道可以灵活调整行程开关、拖链、防护挡板的安装位置，不需要在主体梁上额外焊接或大量钻孔，后期改造加工幅面、加装吸尘罩、更换不同功率主轴时，只需要调整滑块安装座和连接角件即可，非标适配成本很低。传动路径上，三轴均采用直线光轴搭配直线轴承做导向，配合丝杠传递进给动力，侧端预留的电机安装座可以匹配不同规格的步进电机，安装法兰的孔位按照通用伺服电机安装尺寸预留，选型时不需要二次转接法兰。床身底部的连接角件做了加厚处理，铝型材拼接处采用对角紧固件锁紧，避免长期往复运动后框架出现松动偏移；工作台面预留了密集的安装孔位，可以直接搭配压板、台钳或者真空吸附平台固定工件，工件装夹的边界不会和龙门支腿产生运动干涉。Z轴滑台的导向组件垂直布置，

　　主轴夹座可以适配不同直径的风冷、水冷主轴，垂向行程预留了足够的抬刀空间，加工厚板材或者加装垫高夹具时，主轴不会出现超程撞机的问题。两侧Y轴导轨的平行度在装配时可以通过型材槽道的调节螺钉微调，补偿型材下料产生的微小形位误差，X轴横梁两端的滑块座设置了张紧调节结构，装配时可以调整丝杠预紧力，消除反向间隙。整机外围预留了拖链安装位，动力线、信号线可以沿拖链规整排布，避免运动过程中线缆拉扯剐蹭，床身四周预留的安装孔可以加装透明防护挡板，防止铣削碎屑飞溅。这套结构没有采用复杂的铸件床身，全部构件均可拆解运输，现场组装时只需要按照定位面锁紧连接件即可完成搭建，对于需要自行搭建小型数控加工设备的开发者来说，所有标准件均可直接外购，自制件仅为少量连接钣金，加工装配门槛较低，同时900×600的工作幅面可以覆盖绝大多数桌面加工的工件尺寸，不会因为幅面过小限制加工品类，也不会因为幅面过大导致设备占用过多车间空间。
