CNC蜗杆驱动双平面摆角数控回转台

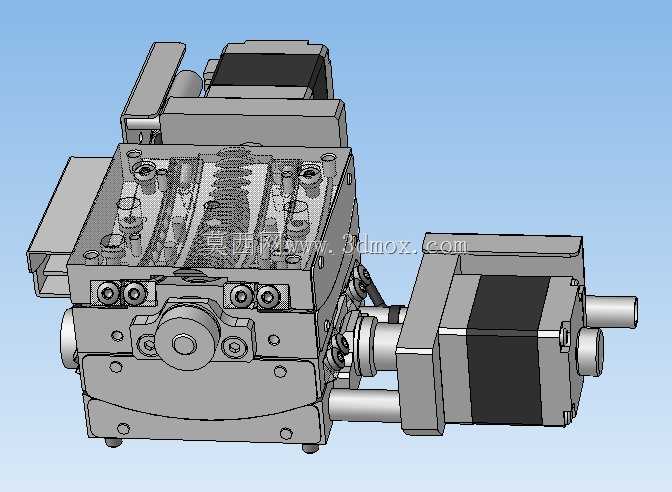

　　这套摆角回转机构主要面向小型精密加工单元的角度工位改造，常见于五轴小型雕铣、光学零件斜面钻孔、医疗骨钉铣削以及非标自动化里的姿态调整工位，替代原先需要人工翻转夹具的操作，把工件在XZ与YZ两个正交平面内的±25°摆角动作整合到同一台转台上，配合主轴完成斜孔、斜面、多面轮廓的一次装夹加工。从结构布局上看，驱动端采用步进伺服电机经联轴器直连蜗杆，蜗杆与回转台底部的蜗轮啮合，整套传动副封闭在箱型基座内部，箱体侧壁预留了蜗杆轴承的端盖安装位与油封槽，既保证啮合润滑脂不会外泄，也能在长期断续切削的振动环境下维持背隙稳定。设计时优先考虑了自锁特性，蜗杆导程角选在自锁区间内，设备断电或者伺服使能断开时，台面不会因为工件偏重或者切削反力自行溜角，

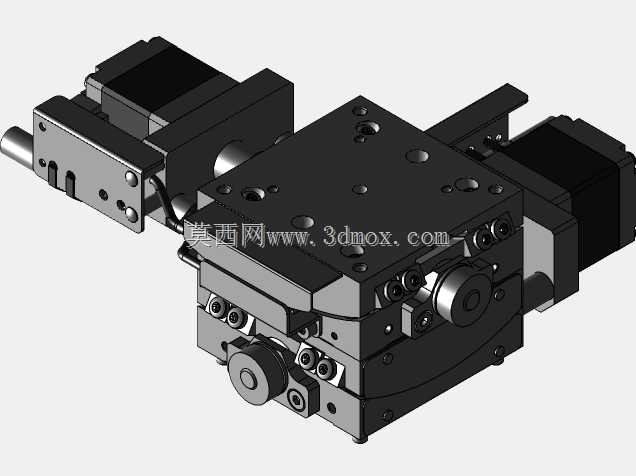

　　这一点在倒吊安装或者斜床身布局里尤为关键，省去了额外的抱闸机构成本。回转工作台面布置了规整的T型槽与螺纹孔阵列，台面边缘做了下沉式台阶，方便安装平口钳、三爪卡盘或者专用夹具，四周的沉头孔用于把整个转台锁定在机床滑座上；箱体底部的安装基面经过铣平处理，四周伸出的安装耳预留了螺栓过孔，选型时需要核对滑座的T型槽间距，保证固定孔位落在槽宽范围内。电机侧采用法兰式安装，电机轴与蜗杆轴通过梅花联轴器对接，联轴器外圆留出了拆装空间，后期更换电机不需要拆解蜗轮箱体。摆角的正负行程通过箱体两侧的机械限位螺钉硬限位，限位位置在出厂调试时对应±25°，调试人员可以通过松开锁母微调极限位置，避免软件超程后蜗轮直接撞击箱体。冷却方面没有采用复杂的水冷回路，

　　依靠箱体外侧的加强筋扩大散热面积，连续轻切削工况下温升可控；针对重载切屑工况，可以在箱体顶面追加防护罩，避免金属碎屑落入蜗轮啮合区。整套机构的外形紧凑，轴向尺寸顺着电机输出方向延伸，径向高度控制在工作台面以上少量空间，在小型立式机床的Z向行程有限的情况下，不会过多侵占刀具的下行空间。建模时把蜗轮蜗杆的啮合侧隙、轴承的游隙补偿、油封的装配间隙都按实际装配关系还原，工程人员在做干涉检查时，可以直接模拟台面摆到极限角度时夹具与主轴、护罩的空间关系，提前规避现场装配才发现的碰撞问题。油路部分在箱体侧面预留了注油孔与油标位置，维护时可以直接观察润滑脂状态，不需要拆开台面板。
