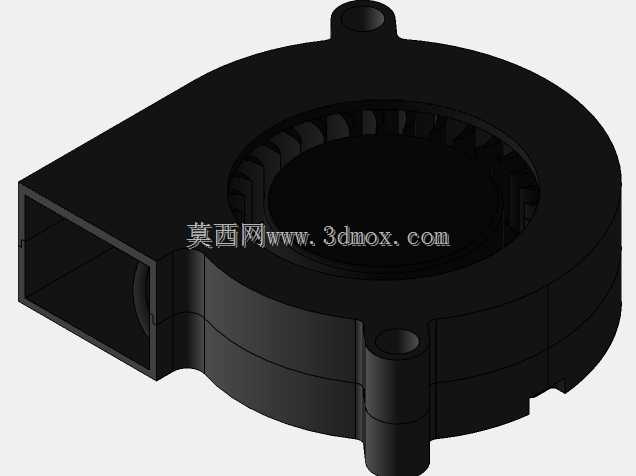

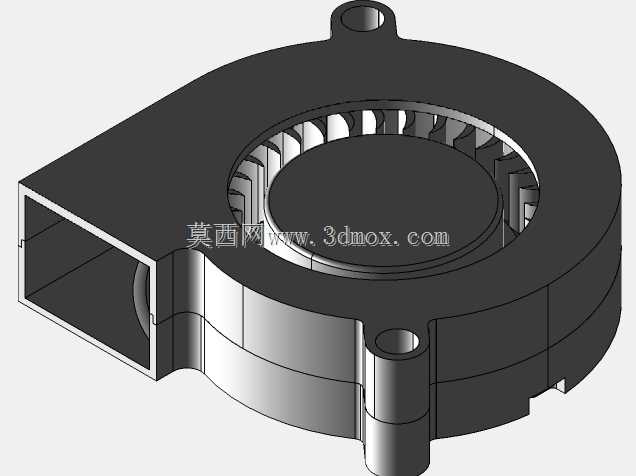

5015径向离心冷却鼓风机结构设计

　　这款5015径向冷却风扇属于小型离心式鼓风部件，常见于桌面3D打印机、紧凑型电控箱、激光模组、工控主板和狭小风道设备中。与普通轴流风扇不同，气流从叶轮正面进入蜗壳，在旋转叶片作用下沿切向从侧向出风口压出，能够在有限空间内形成较高静压，适合穿过散热鳍片、风管或狭窄腔体。

　　结构建模时需要重点处理蜗壳、叶轮、进风圈、侧向出风口和安装耳位之间的关系。蜗壳轮廓并非简单圆弧，而是围绕叶轮外径逐步扩张的流道，目的是把叶片甩出的高速气流平顺导向出口，减少涡流和回流。叶轮采用多叶片前倾布置，中心轮毂预留电机安装区域，叶片与上下壳盖之间保留合理运转间隙，既避免摩擦，又控制顶部漏风。正面进风口设置环形导风边，可引导气流垂直进入叶轮，降低入口紊流。

　　外形边界以50mm级方形安装面为基础，整机厚度约15mm，适合薄型设备堆叠布置。壳体两侧伸出带孔安装耳，孔位用于螺钉固定；侧向出风口呈矩形窄口，建模时应保留出口高度、宽度与相邻壳体壁厚，方便后续对接导风罩或风管。出线位置位于壳体尾部，三线线束包含供电与转速反馈，走线槽和防拉扯区域需要在装配阶段一并校核，避免线材贴近叶轮或被安装面压住。

　　从实际选型角度看，这类风扇的价值不在于大风量开放吹拂，而在于克服风道阻力。设备内部若存在散热器密齿、滤网、弯折风管或封闭腔体，轴流扇容易出现风量骤降，离心鼓风结构则能维持较稳定送风。设计人员在布置时应让进风侧保留吸气空间，不要紧贴壁面；出风口与被冷却部件之间尽量减少突扩和急转弯，否则会损失静压。安装耳周边需要预留螺钉头和工具操作空间，壳体底部也可设置减震垫，以降低微型电机运转带来的振动传递。

　　三维建模过程中，可先依据叶轮外径、蜗壳舌部位置和出口断面建立主体流道，再反向生成上下壳体、加强筋和固定柱。叶轮叶片数量、曲率和叶顶间隙会直接影响噪声与风压，外观圆角则兼顾塑料成型和手持装配安全。对于需要CNC加工验证或3D打印样件的场景，模型应把壳体壁厚、卡扣、螺钉柱和电机腔尺寸独立表达，便于后续检查装配干涉、风道密封以及维护更换空间。
