GT2二十齿五毫米孔同步传动带轮

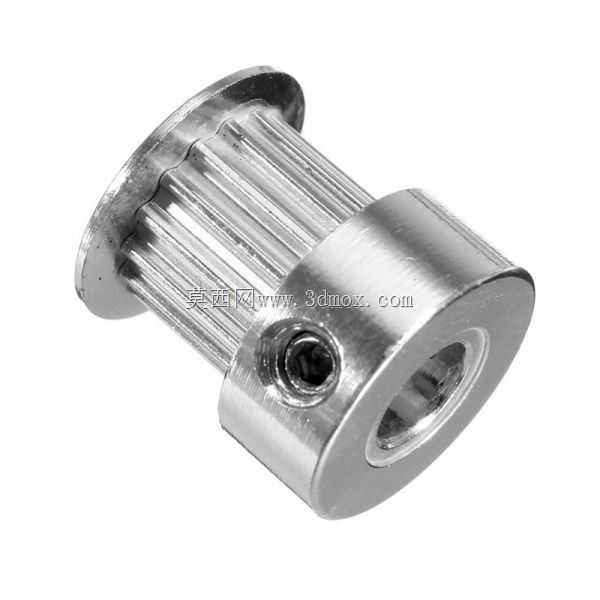

　　该零件属于小规格同步传动系统中的主动或从动带轮，常见于桌面数控设备、3D打印机、小型送料机构、实验平台以及轻载自动化模组。GT2齿形采用圆弧梯形啮合轮廓，运行时齿部进入和退出带槽较为平顺，相比普通梯形齿带轮，在低速往复、频繁启停和定位进给场景中能够降低多边形效应带来的速度波动。模型按20齿规格建立，内孔匹配5毫米轴径，适合与小型步进电机输出轴或传动轴配合使用。

　　结构上，带轮两侧设置挡边，用于约束同步带在运转过程中的轴向位置，避免带体因装配偏差、机架轻微不对中或张力不均而跑偏。中部齿圈宽度围绕常用6毫米宽GT2同步带布置，齿槽沿周向均匀分布，建模时需要控制齿距、齿顶圆弧、齿根过渡和槽底圆角，使带齿在啮合过程中有足够接触面积，同时避免尖锐边缘造成皮带早期磨损。两端凸缘直径略大于齿圈外径，形成清晰的限位边界。

　　轮毂一侧加工有径向紧定螺钉孔，孔位贯穿轮毂壁并指向轴心。装配时，电机轴穿入内孔后通过螺钉压紧轴面，实现周向固定和简单轴向定位。这种夹紧方式结构紧凑、加工方便，适合轻扭矩、低成本传动节点；在实际设计中，螺钉孔轴线应尽量与电机轴平面或D形切面配合，以提高压紧可靠性。若用于振动较大或换向频繁的机构，也可在该结构基础上增加抱紧缝、夹紧台或双键槽，但会提高加工复杂度。

　　从安装边界看，选型时不仅要关注齿形和齿数，还需校核内孔与轴径配合、带轮总宽、挡边外径、齿圈宽度以及螺钉头部占用空间。带轮装入机架后，两侧挡边与同步带边缘应保留少量间隙，过紧会摩擦带边，过松则失去导向作用。轴心与配对带轮轴心需保持平行，带轮端面应位于同一传动平面内，否则皮带会产生偏载、噪声和边缘磨损。

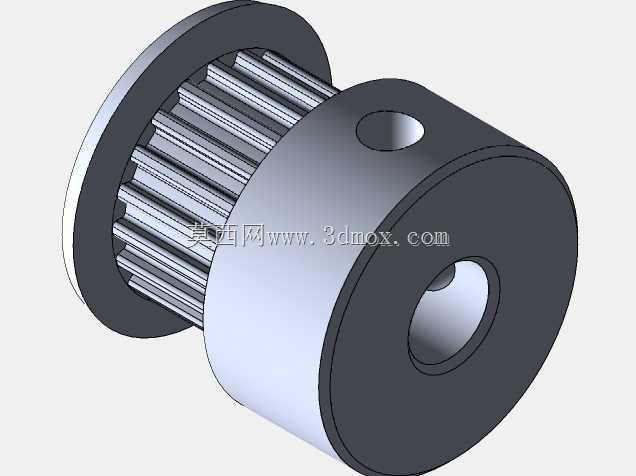

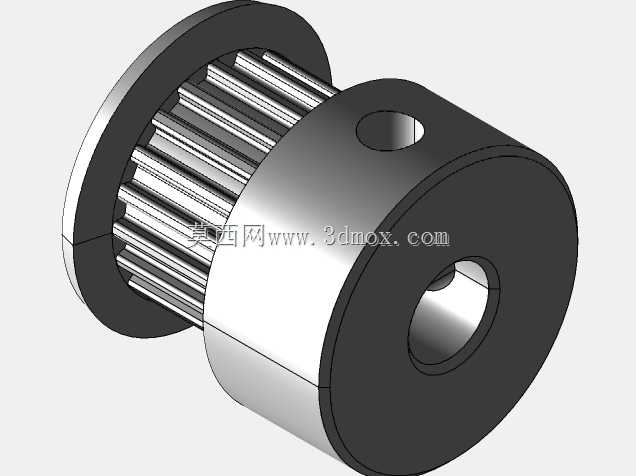

　　三维建模过程中，齿形部分适合通过周向阵列完成，先建立单个齿槽截面，再按20齿均布；挡边、轮毂和内孔采用回转体思路构建，径向螺纹孔则按实际螺钉规格加入底孔与局部倒角。模型保留了紧定螺钉安装位置和带轮挡边形态，便于在整机布局中检查皮带包角、轴端伸出长度、电机法兰间距以及护罩干涉。工程应用中，该件可直接用于小功率同步传动方案校核，也可作为派生设计基础，调整齿数、孔径、齿宽或夹紧结构后适配不同负载。
