带受料斗的爬坡挡边散料输送设备

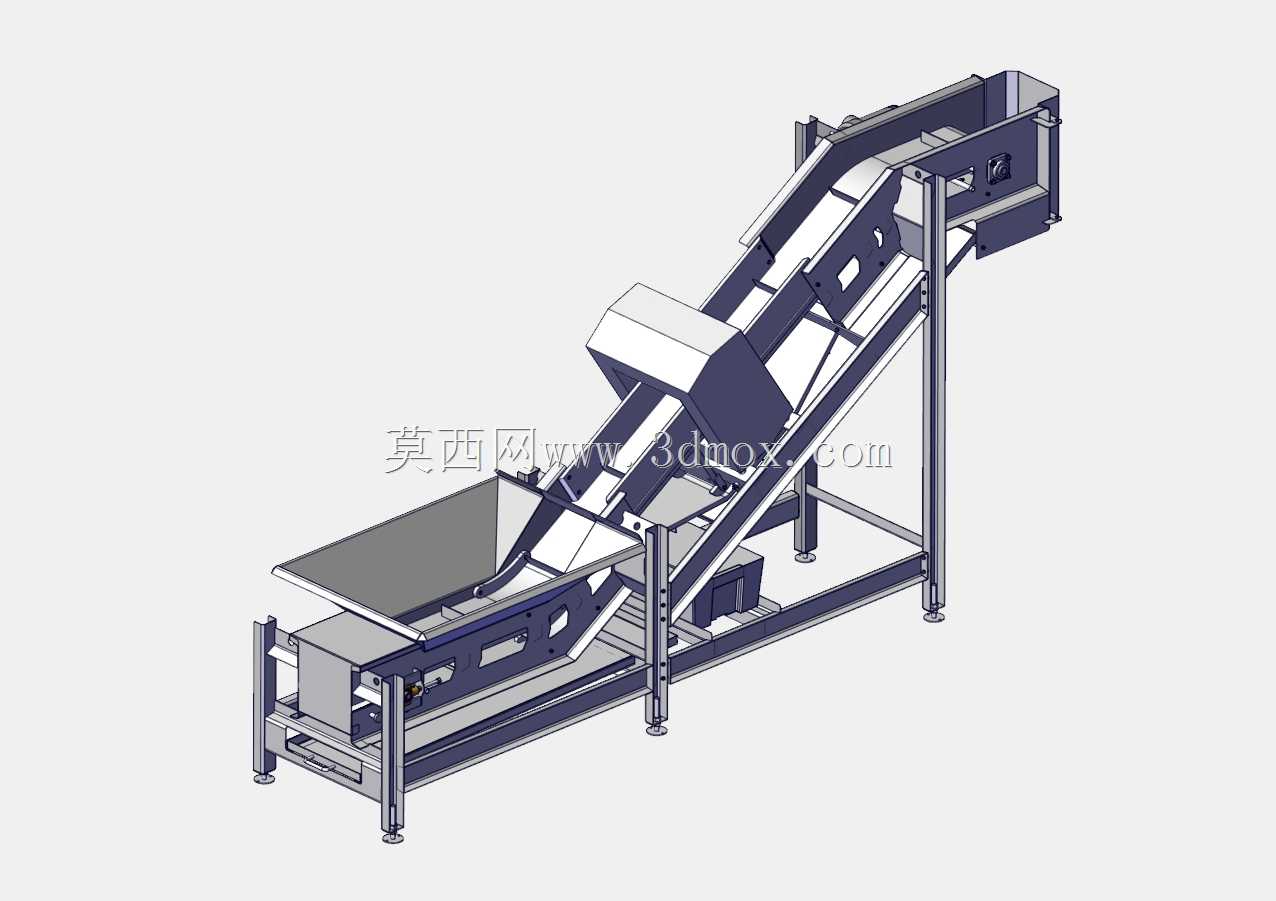

　　该设备为带受料斗的爬坡式挡边输送装置，主要用于散粒、小块状物料在高度差工况下的连续转运，常见于机床切屑排出、冲压边角料收集、食品加工线物料提升、包装前段供料以及仓储分拣环节。低位端设置敞口受料斗，斗体向皮带承载面形成收拢导料角度，可承接人工倒料、上游设备落料或振动给料装置输出的物料，减少撒漏；高位端布置驱动单元，物料经提升后从端部卸料口排出，能够直接接入下游料箱、筛分设备或包装工位。

　　结构上采用分段方管焊接机架，低位水平段与倾斜提升段通过折弯侧板和横向撑梁连接，整体形成稳定的Z形输送路径。机架立柱底部配置可调脚杯，用于补偿地面不平并调整整机水平；倾斜段两侧设置多组支撑立腿，避免长跨度机架在满载时产生明显挠度。皮带表面带有横向挡条，两侧配合挡边结构，可在较大倾角下阻止颗粒回滚，适合输送金属切屑、塑料颗粒、坚果、粮食及小型工件。

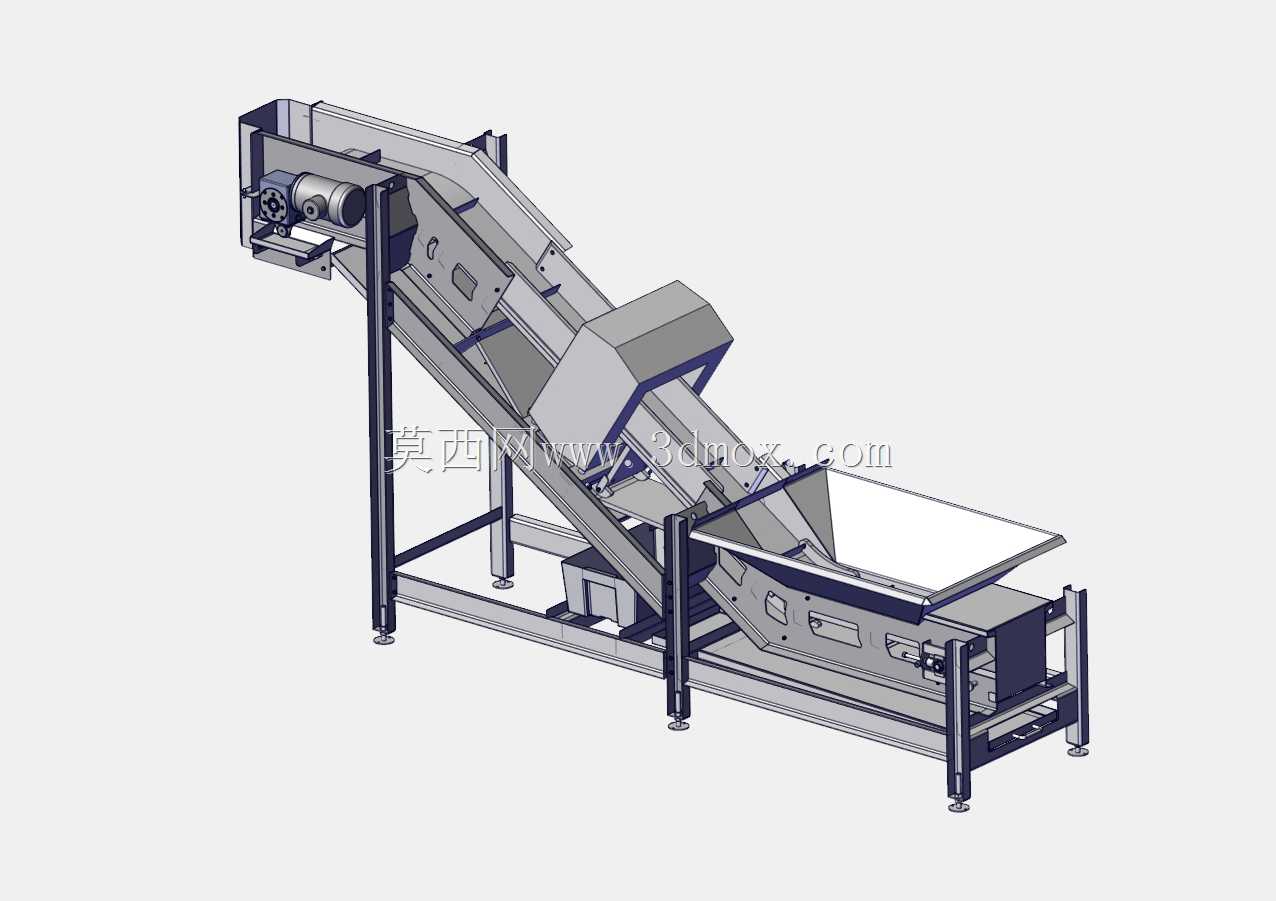

　　驱动端位于高位机头，电机经减速机构带动主动滚筒，利用滚筒与皮带间的摩擦传递牵引力；高位布置有利于提高包角并使牵引侧受力更合理。尾端设置从动滚筒及张紧调节结构，通过螺杆调整滚筒中心距，控制皮带跑偏和初张力。中段托辊或托板沿输送方向布置，承载段承受物料重量，回程段保持皮带运行轨迹；两侧护板封闭边缘，防止物料卡入皮带与机架间隙。受料斗下方保留落料缓冲区域，可降低物料直接冲击皮带表面的风险。

　　安装边界方面，设备需在低位受料区预留操作人员或上游给料设备的接近空间，斗体前方不宜布置管线；高位卸料端应与后续设备保持落差，并在出料口下方留出维护和接料容器位置。整机长度、提升高度和倾角决定占地轮廓，选型时需核对厂房净高、地面承载以及检修通道。皮带两侧应预留张紧螺杆操作距离，驱动电机侧需留出接线、散热和更换减速部件的空间。三维建模时需重点控制滚筒轴线平行度、机架立柱垂直度、料斗与皮带间隙、护板密封距离以及脚杯调节行程，确保装配后皮带运行平稳、跑偏量可控，同时便于现场接入连续化生产线。
