环形闭合模块化网带转弯输送线

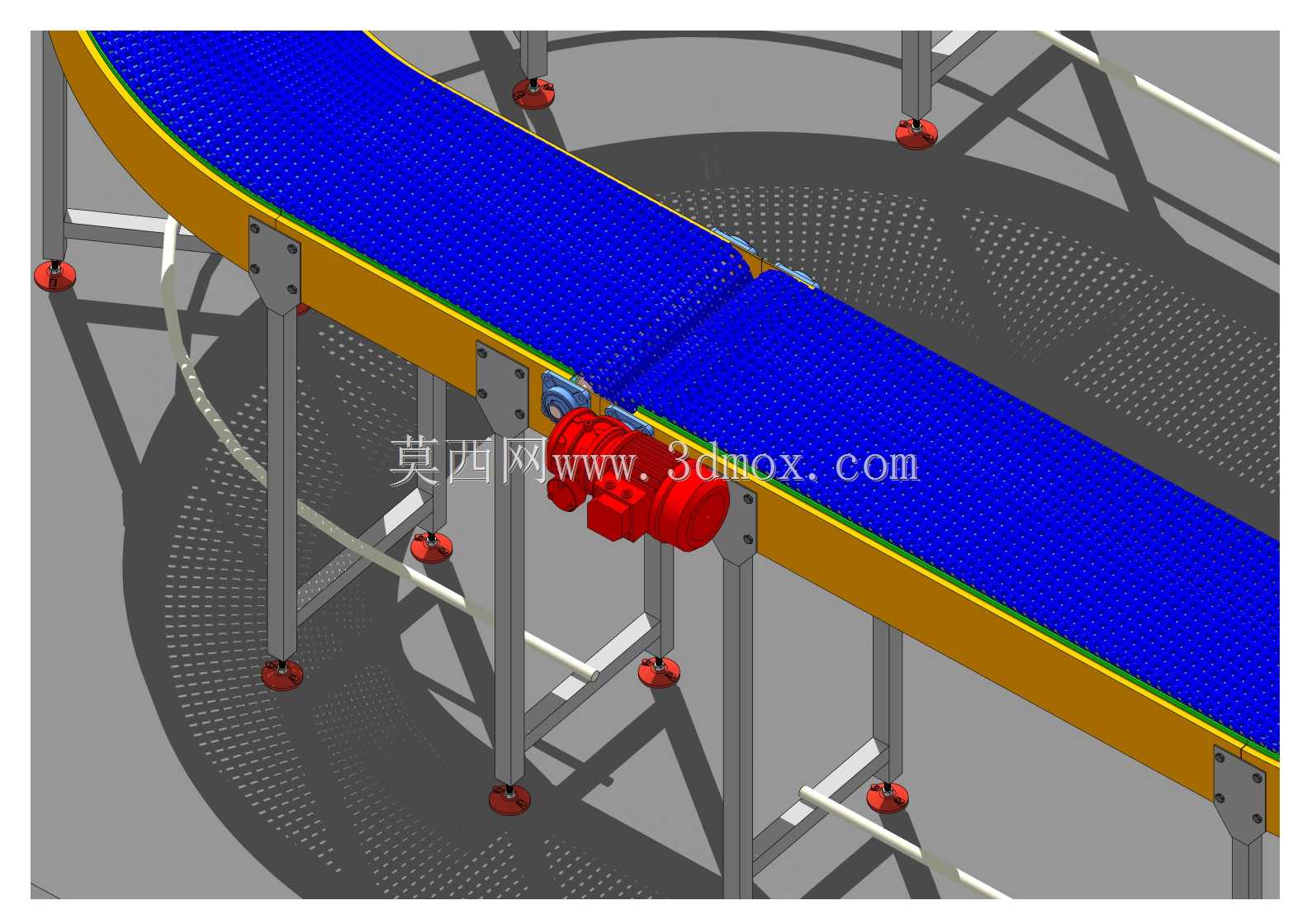

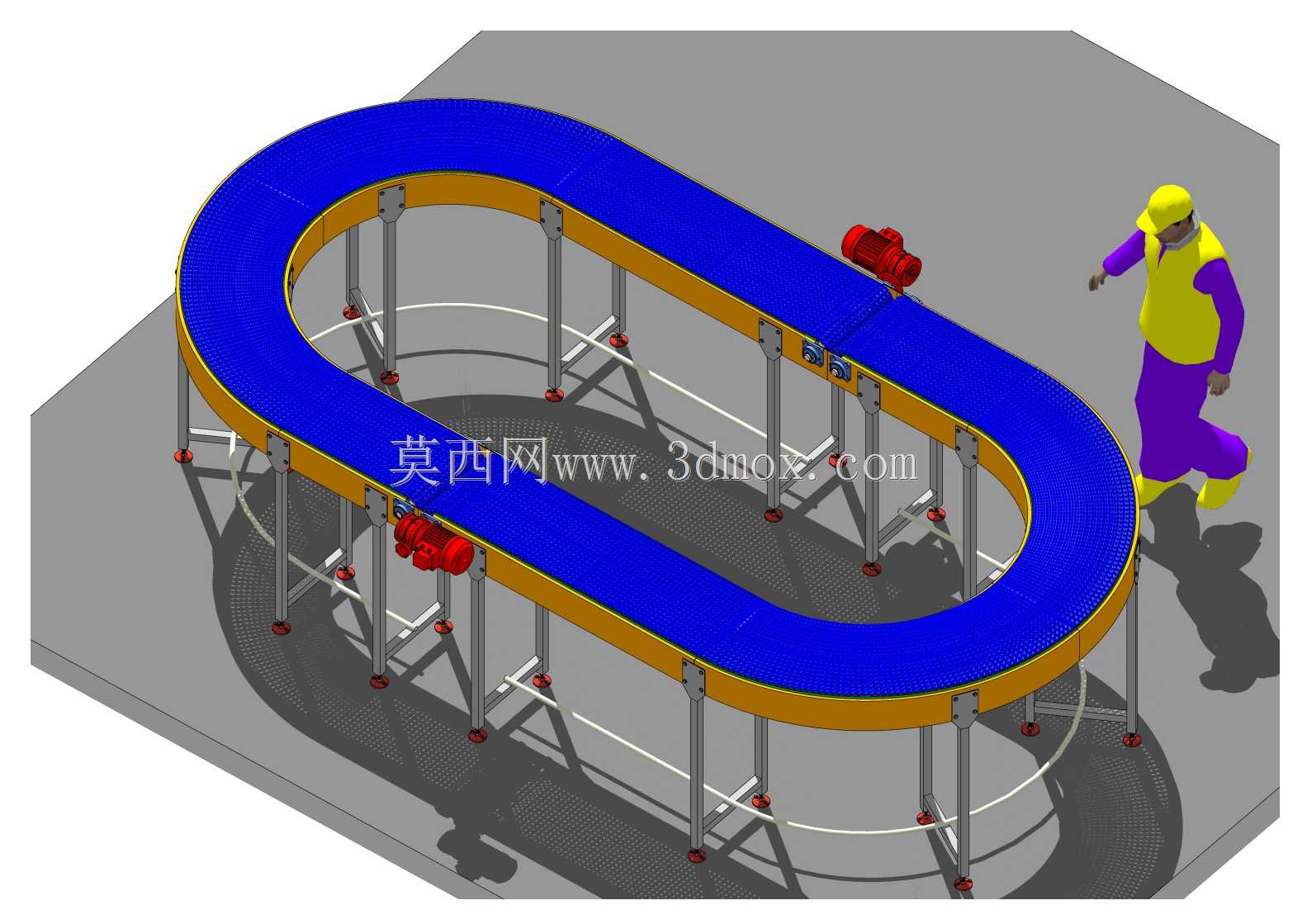

　　这套闭合环形输送线主要面向车间内需要工件循环流转、工位间往返输送的场景，常见于装配流水线的工件回流、包装工序的缓存循环、检测工位的待料周转，也可布置在分拣区域作为暂存回路，避免直线输送线末端需要人工调头搬运的冗余工序。整机采用两端180度弯道加中间直段的跑道式布局，输送面为蓝色模块化塑料网带，网带下方沿弯道和直段全程布置耐磨支撑导轨，网带边缘由黄色铝型材或碳钢折弯护边限位，防止带面在转弯段受侧向力跑偏。驱动单元采用外置式减速电机，分别布置在直段侧方位置，电机输出轴通过链轮带动网带底部的驱动辊，双驱动配置可在长距离环形回路中均衡带面张力，避免单点驱动时弯道处网带拉扯应力过大。支撑部分采用多根可调高度的立式支腿，支腿底部配置脚杯，

　　可在车间地面不平整时逐点调平，支腿之间加装横向连杆和斜向撑杆，整机组装后侧向晃动量控制在允许范围内，支腿排布避开弯道下方的人员通行空间，同时预留出电控线缆和气路管线的布设位置。设计阶段先根据车间预留的占地边界确定两端弯道的转弯半径，转弯半径取值过小会导致网带模块在弯道处弯折角度超出许用范围，加剧模块铰接点磨损，半径过大则会浪费车间平面空间；直段长度根据沿线需要布置的操作工位数量确定，工位侧预留操作人员站立空间，网带顶面高度匹配常规作业的人机工程高度，操作人员无需弯腰或抬臂即可取放工件。网带模块采用标准拼接结构，局部磨损后可单独拆换单块模块，无需整体更换整条输送带，护边上方可根据工艺需求加装导向护栏、工件阻挡器或者扫码检测支架，

　　回路的任意直段位置都可接驳其他直线输送设备，实现整厂物流线的互联互通。安装时先在地面放线标定整圈线体的轮廓，先组装两端弯道段框架再拼接中间直段，框架对接完成后逐段调整支腿水平，再铺设网带并张紧，最后安装驱动电机并试运行，调试时重点观察弯道处网带的走行轨迹，若出现跑偏则微调弯道处导向导轨的侧向限位间隙，保证带面全程运行平顺无卡滞。
