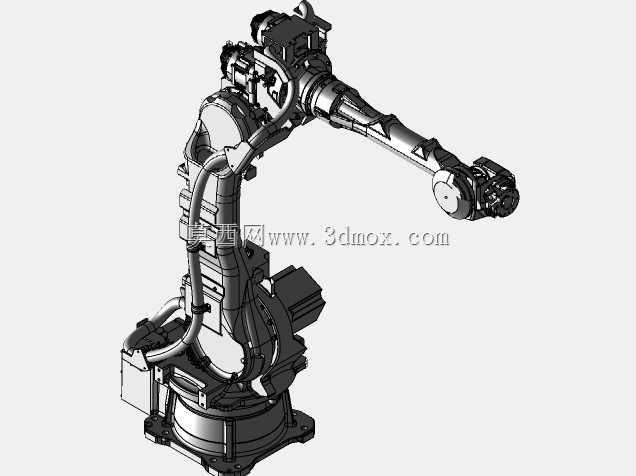

安川六轴工业机械臂本体结构

　　这套多关节串联机械臂本体结构，面向汽车整车焊装、零部件上下料、机床工件取放、码垛搬运以及喷涂工位的自动化改造场景，整机采用经典六自由度串联构型，从底座回转关节到大臂俯仰、小臂摆动、腕部三轴旋转，完整覆盖工业现场绝大多数空间位姿作业需求，末端可搭配焊枪、夹爪、真空吸盘、打磨头等多种执行工装，适配不同产线的柔性作业要求。

　　从结构设计逻辑来看，底座采用大尺寸法兰安装面，配套多组沉头固定孔位，现场安装时可直接固定在钢制设备基座或者混凝土预埋平台上，底座内部集成第一轴伺服驱动与谐波减速组件，回转支承承载整机倾覆力矩，大臂关节处布置加强筋结构，抵消高速启停过程中的惯性冲击，臂体走线采用内置管线包设计，外部配套耐磨防护拖链，将伺服动力线、编码器线以及末端气路管路全部收纳在臂侧防护结构内，避免作业过程中线缆与周边工装、工件发生剐蹭缠绕，大幅降低现场管线维护频次。

　　腕部采用紧凑式三轴正交布局，在保证末端转动范围的同时尽可能缩减腕部外廓尺寸，让机械臂可以深入汽车车身焊接的狭窄型腔、机床加工舱内部等受限空间完成作业，不会和工件、夹具发生运动干涉。各关节的限位结构、密封防护面都在三维结构中完整还原，关节结合面预留密封槽，可适配车间多粉尘、少量焊渣飞溅的恶劣工况。

　　做产线布局仿真时，可直接依托该模型校核机械臂的最大作业半径、底座安装边界尺寸，提前规划臂体运动路径，排查大臂俯仰、小臂伸展过程中与周边安全围栏、输送线、机床舱门的干涉风险；结构设计人员也可参考该本体的关节排布、筋板厚度、安装接口形式，优化自研机械臂的刚性分布，在保证臂体轻量化的同时抑制高速运动下的末端抖动，满足焊接轨迹精度、搬运重复定位的工艺要求。整机各部件的装配层级清晰，转动关节、驱动组件、臂体外壳、底座安装板的配合关系完整呈现，可直接用于自动化方案的三维布局、工位节拍验证以及机器人选型参考。
