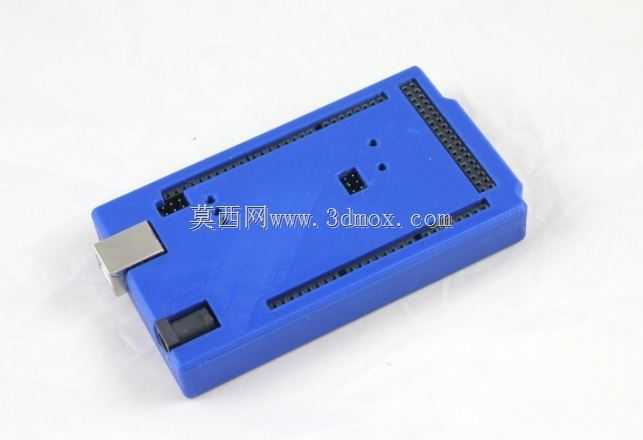

ArduinoMega开发板3D打印结构

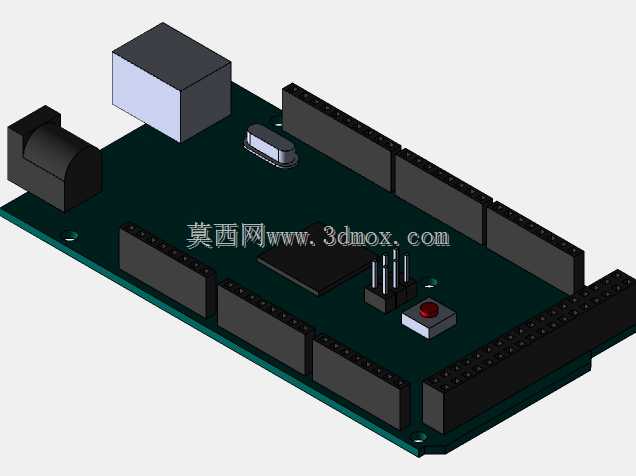

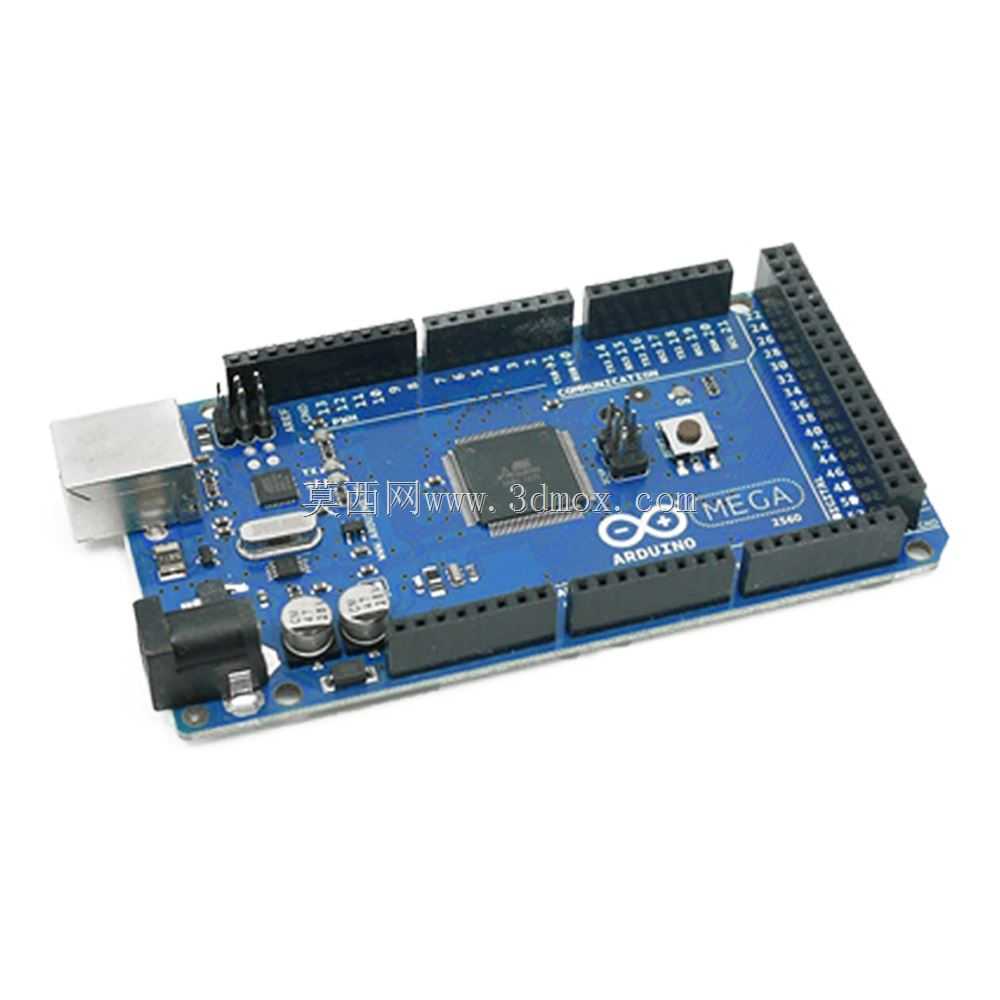

　　这块控制板在小型自动化设备、教学实验平台、创客项目以及嵌入式控制系统中使用频率很高，常作为运动控制、传感器采集、执行器驱动的核心载体。建模时先从板卡外轮廓入手，确定PCB基板的长宽边界，再依次还原四角安装孔、USB接口、电源插座、排针组以及主控芯片区域的相对位置，保证装配时不会与外壳、支架或其他模块发生干涉。

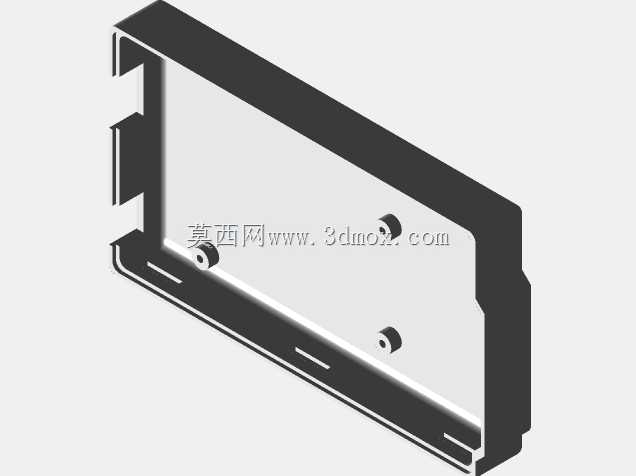

　　从实际装机角度看，板卡四周的排针是最需要关注的结构边界。数字口、模拟口、电源口沿板边连续布置，外接杜邦线、扩展板或接线端子时会占用板卡外侧空间，因此在设备内部布局时不能只按裸板尺寸预留位置，还要给线束插拔、弯曲和维护留出操作余量。四角固定孔适合使用铜柱或尼龙柱支撑，支撑高度需要结合底部散热、背面焊点高度以及外壳底面间隙共同确定，避免金属柱直接接触焊点造成短路。

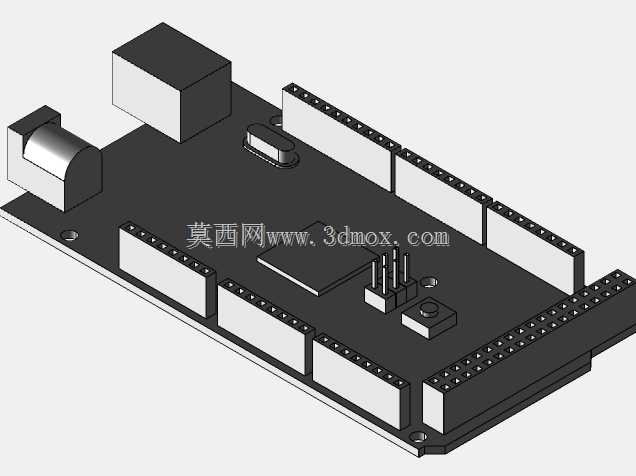

　　板载接口的外形还原也直接影响整机装配。USB接口位于板边，用于程序烧录和串口通信，外壳开孔必须对准接口端面，并考虑插头插入后的深度；直流电源插座体积较大，周边应保留适配器插头的旋转和插拔空间；复位按钮、晶振、电容、稳压芯片等元件虽然不承担机械连接，但在紧凑外壳中会形成局部高度差，建模时保留这些凸起，可以提前检查上盖与元件之间的安全间隙。

　　设计思路上，该结构并不追求复杂曲面，而是强调电子元件的位置准确性和可装配性。基板采用薄板式实体表达，排针以阵列方式还原，黑色插座和接口按实际比例布置，芯片、电容、接口等区域通过外形差异区分。对于3D打印外壳或设备安装座设计人员来说，这种模型能够直接用于干涉检查、开孔定位和安装柱布局；对于教学和方案展示场景，也可以用来呈现控制系统在整机中的布置关系。

　　安装边界方面，板卡属于平放型电子模块，主要占用平面空间，高度方向由排针、接口和电容决定。将其固定在设备底板上时，应优先保证接口朝向便于操作的一侧，排线走向尽量远离运动部件和热源；多块板卡叠装或配合扩展板使用时，还需要核对总高度以及上层模块对接口的遮挡。通过完整还原板卡轮廓、孔位、接口和主要元件，可以在加工外壳或搭建控制箱之前完成空间校核，减少实物试装阶段的返工。
