4040直流轴流散热风扇结构设计

　　40mm规格轴流散热风扇是紧凑型电子设备内部最常见的风冷执行部件，这类方形外框风机广泛部署在工控机柜、小型伺服驱动器、3D打印机控制仓、桌面数控设备电控箱、开关电源模块以及通讯终端内部，承担将功率器件工作产生的积热强制排出腔体的作用。在密闭或半密闭的设备仓内，自然对流无法带走MOS管、变压器、驱动板持续散发的热量，风扇通过定向气流建立仓内外空气循环，把热空气从出风口带出，同时引导外部低温空气流经散热鳍片与PCB表面，将器件工作温度稳定控制在允许阈值内，避免因过热触发降频、保护停机甚至元器件老化失效。

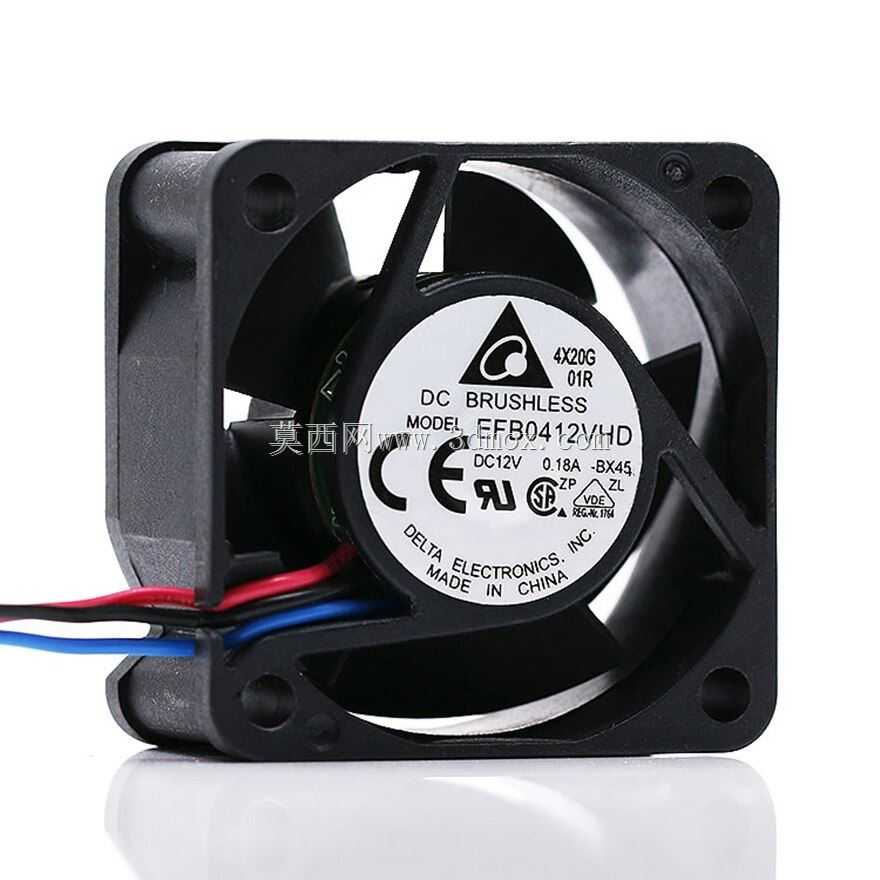

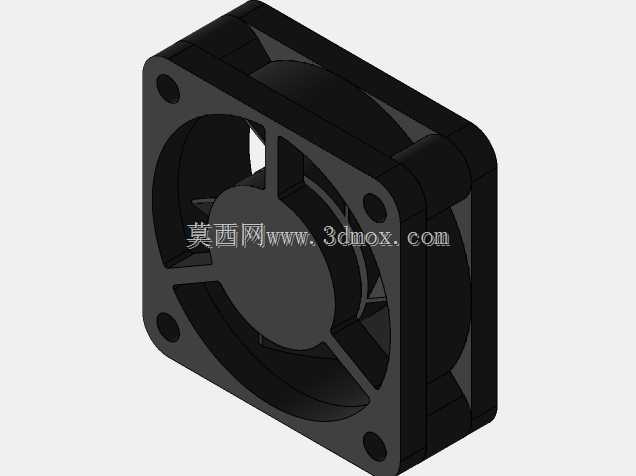

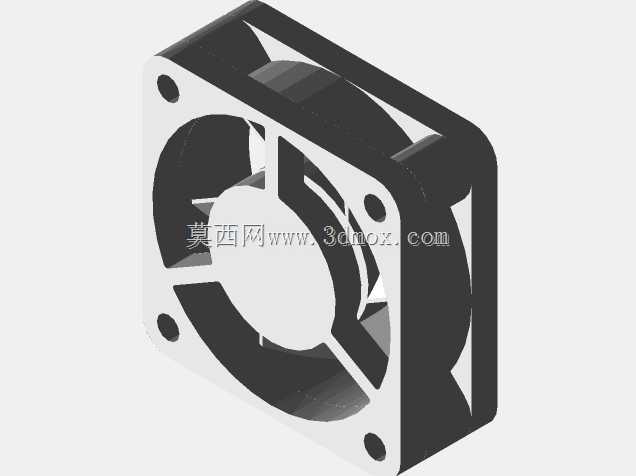

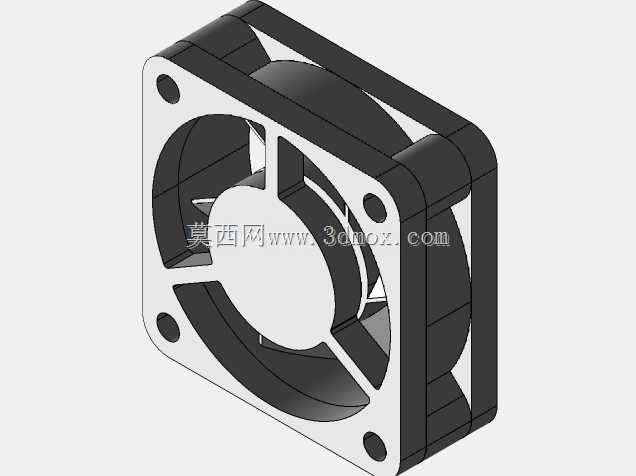

　　本次建模完整还原了4040风扇的全部结构细节：外部为带圆角的方形注塑外框，框体四角预留沉头安装孔，适配标准M3螺丝穿装固定，安装孔位间距符合40mm风机通用规范，外框厚度方向预留足够的安装避让空间，可直接贴装在机箱面板开孔处或散热鳍片侧边。框体内部集成支撑筋条，用于固定中心的电机容纳座，筋条的角度与截面经过优化，在保证支撑强度的前提下尽可能减少对出风气流的阻挡，降低风噪与风阻损失。中心圆形区域为直流无刷电机的安装位，模型还原了电机端盖的标识区域、轴承容纳腔以及内部叶轮的叶片曲面：叶轮采用多叶片后掠式结构，叶片型线沿径向存在扭角变化，旋转时可推动空气沿轴向稳定流动，叶片与外框内壁之间保留均匀的微小间隙，既避免运转时刮蹭框体，又尽可能减少间隙处的气流回流损失。

　　风扇侧边引出三根供电引线，分别对应电源正负极与转速信号检测线，引线从框体侧边的出线槽穿出，建模时还原了引线的走线形态与出线位置，在做设备整机布线布局时，可以直接参照该模型规划线束走向，避免风扇安装后引线与周边结构件发生干涉。从结构设计角度看，这类小尺寸风机的选型核心关注点首先是安装边界：40mm见方的外框尺寸适配绝大多数紧凑型设备的面板开孔，安装孔的沉台设计可以让螺丝头完全埋入框体表面，不会突出干涉相邻部件；其次是气流方向，风扇框体的四角造型与叶轮朝向明确区分了进风面与出风面，在整机风道设计时可以根据散热需求选择吹风或抽风的安装方式，抽风模式更适合将机柜内部热空气统一抽出，吹风模式则适合直接对着核心散热鳍片送风，提升局部换热效率。

　　在做整机三维布局时，将该风扇模型导入装配体后，可以直接校验风扇与周边电容、接线端子、结构支架的间隙，确认安装螺丝的操作空间是否充足，出线位置是否会被其他部件挤压，同时可以结合风道走向模拟气流路径，判断风扇吹出的风是否能够覆盖所有发热器件，避免出现散热死角。模型同时还原了风扇底部的平整安装面，保证风机贴装后运行稳定性，减少高速转动时的振动传递，对于需要长时间连续运行的工业设备而言，准确的风扇三维模型可以在设计阶段就完成散热布局的校验，省去后期样机试制时反复修改安装位、调整风道的工作量。
