Nema17步进电机直角固定安装支架

　　在桌面数控设备、小型运动平台以及自动化进给机构里，42系列步进电机的安装定位一直是结构布置中的基础环节。Nema17法兰电机广泛用于轻型XY平台、送料机构、调距模组和小型执行端，电机本体需要稳定固定在机架或滑台侧面，同时输出轴要与丝杠、同步轮或联轴器保持准确的相对位置。这款直角支架正是围绕这一使用需求展开，采用L型折弯承载形式，将电机法兰面与设备安装基面分成两个相互垂直的平面，使电机轴线能够平行于底板方向布置，适合空间紧凑、侧向安装的传动结构。

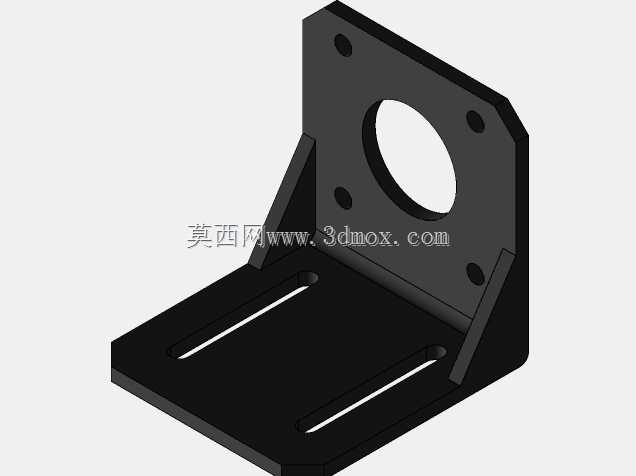

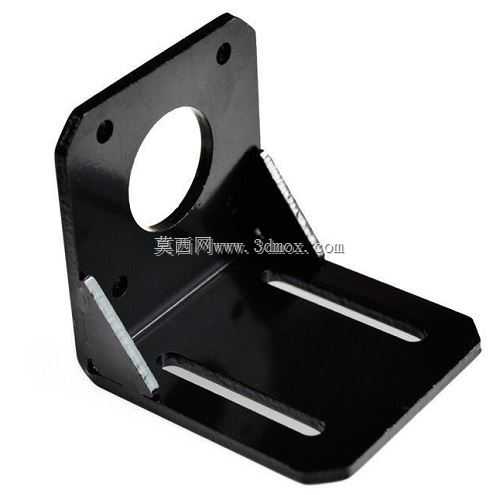

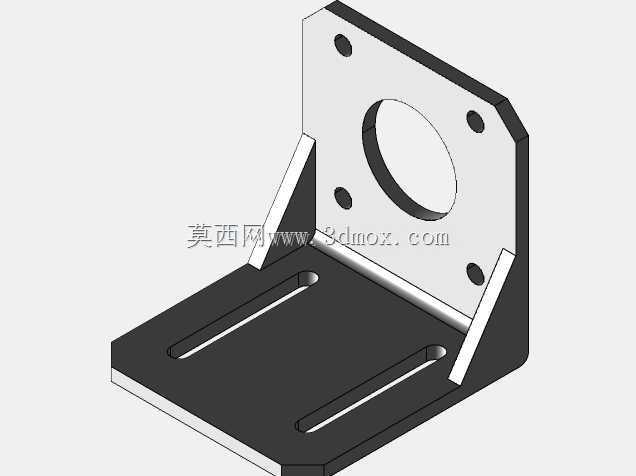

　　从结构功能上看，立板中央开设大直径圆孔，用于避让电机前端输出轴、轴套或联轴器周边结构，避免支架与旋转部件发生干涉。圆孔周围的法兰安装孔按照Nema17电机的固定孔位布置，螺钉可从支架外侧穿入电机端面螺纹孔，形成可靠的轴向约束。立板上部和侧部还设置有辅助孔位，可用于定位、减重或配合不同安装方向。底板承担整机载荷传递，板面上开出两条平行长槽，长槽方向沿支架纵深延伸，安装时不必把底板孔位限定在单一坐标点，而是可以沿槽向微调电机位置，这对同步带张紧、齿轮啮合间隙调整以及丝杠同轴度校正都很实用。

　　设计思路上，支架没有采用复杂铸件外形，而是以钣金折弯逻辑构建主体。竖直板承受电机工作时产生的倾覆力矩，水平板把载荷分散到设备框架；两侧折弯区域形成天然加强筋，能够抑制电机启停和正反转时的板面颤动。对于步进电机而言，低速频繁换向容易带来脉冲式载荷，支架若刚性不足，会使轴端连接出现微小抖动，长期运行后影响定位重复精度。该结构通过折边、孔位布置和较大的底板接触面积，在控制重量的同时提高了支承刚度。

　　实际选型时，需要重点核对电机法兰尺寸、输出轴长度以及螺钉沉入空间。立板圆孔应大于电机前端凸起或联轴器最大外径，法兰孔距要与Nema17安装面一致；底板长槽则要结合机架螺钉规格、滑台行程和张紧方向确定可用调节范围。安装边界方面，电机固定后，其尾部、接线插头和线缆弯曲半径会向立板后侧扩展，底板下方还要预留紧固件高度，因此在整机三维布局中不能只测量支架本体轮廓，应把电机总长、联轴器外径、带轮包络和线缆走向一并纳入干涉检查。

　　在建模处理上，这类零件适合按照钣金件思路建立折弯面、开孔和槽口特征，再根据加工工艺补充折弯半径、板厚与孔边距。长槽端部应保留合理圆角，减少应力集中；法兰孔与电机螺钉之间宜采用略大的装配间隙，方便现场对中。底板与机架贴合面应保证平面度，立板法兰面与底面的垂直度则直接影响电机轴线与传动部件的平行度。若用于雕刻、送料或轻型切削设备，支架还可通过增加侧向肋板、更换较厚板材或提高紧固件等级来增强抗振能力。整体来看，该支架把电机固定、轴端避让和位置调节集中在一个简洁构件中，结构清晰，装配关系明确，适合作为小型数控与自动化运动机构中的标准安装部件使用。
