仿生扑翼飞行器机械结构设计

　　这套仿生扑翼飞行装置的结构设计，核心围绕低雷诺数下的仿生气动需求展开，区别于常规固定翼与旋翼飞行器，它通过模拟鸟类翅膀的扇动动作同时获得升力与推进力，在微型侦察、低空近场观测、航空科普教具、仿生飞行试验等场景中具备独特应用优势——扑翼飞行的气动噪声远低于旋翼无人机，低速飞行时的姿态灵活性更强，能够完成小半径转向、慢速滑翔等动作，对狭小空间的适配性更好。

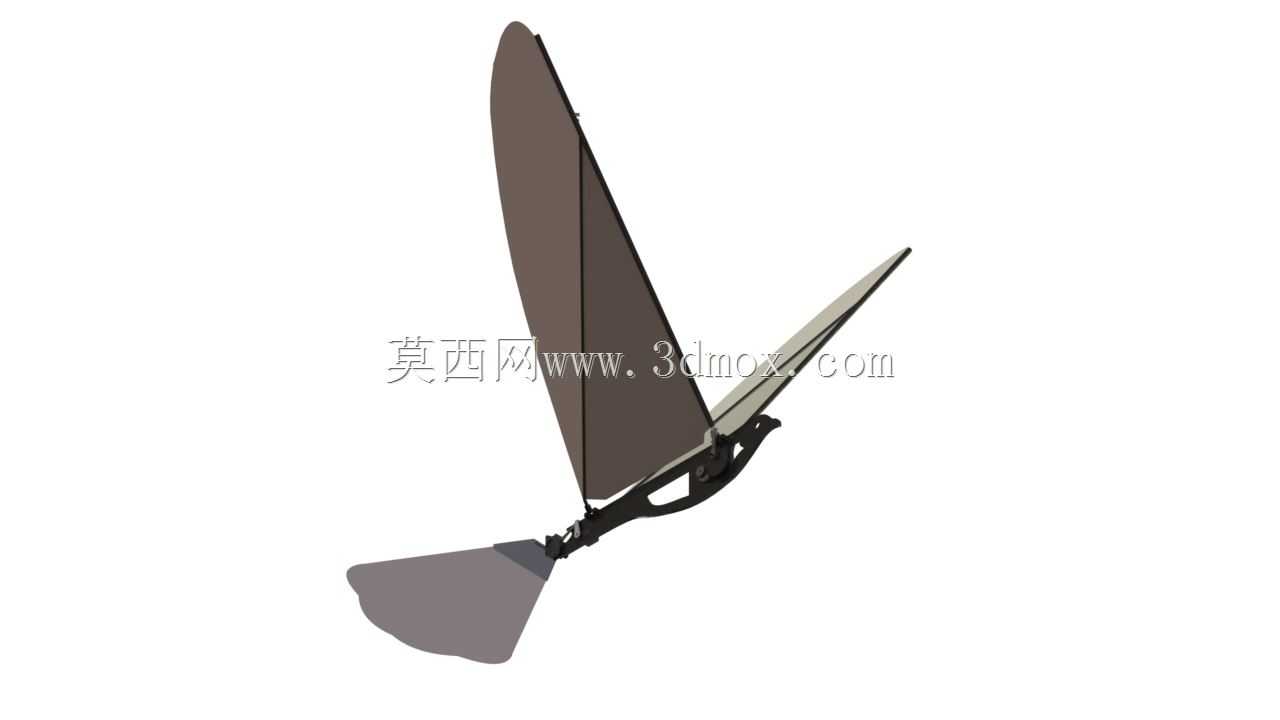

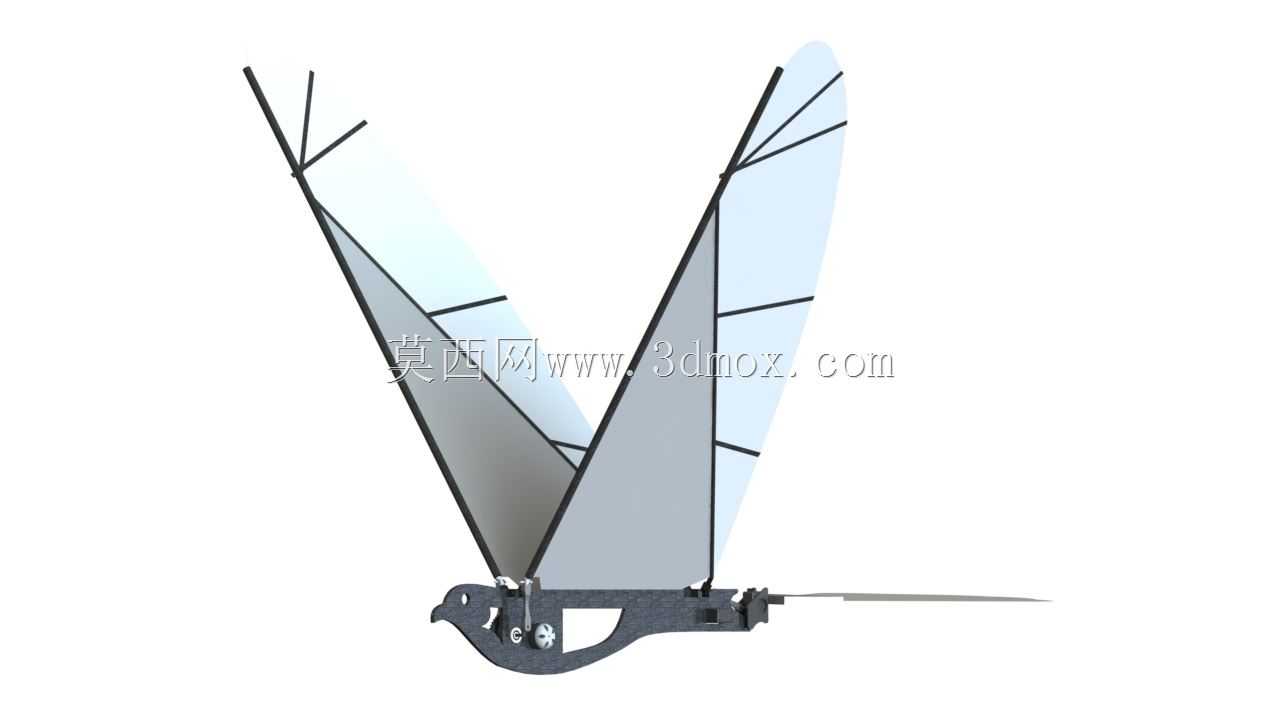

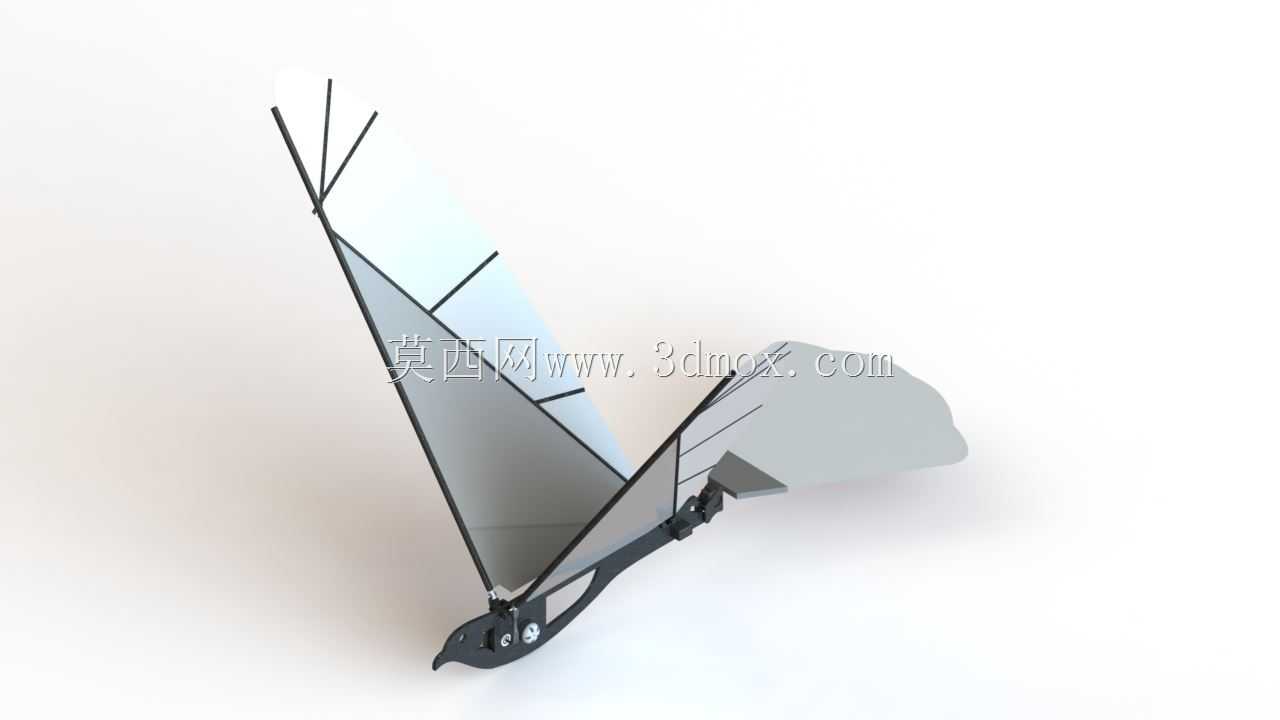

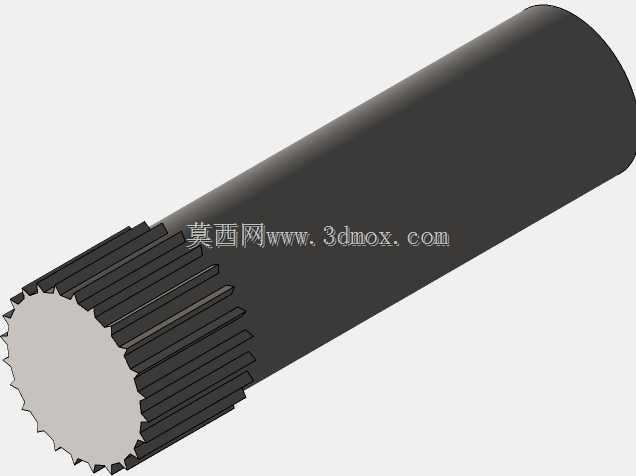

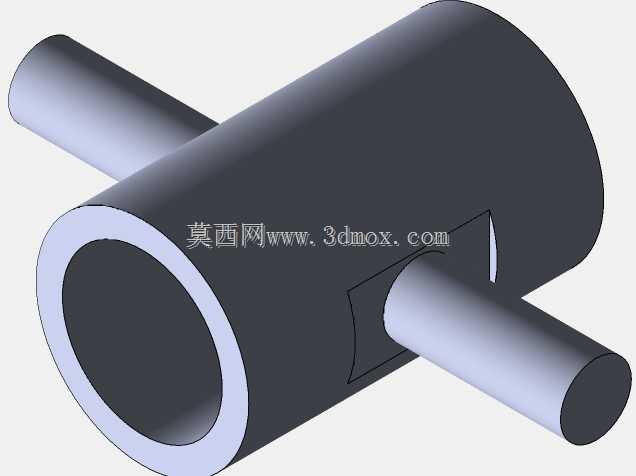

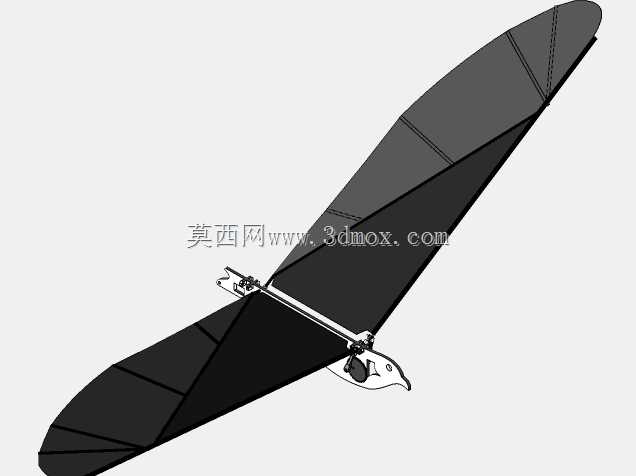

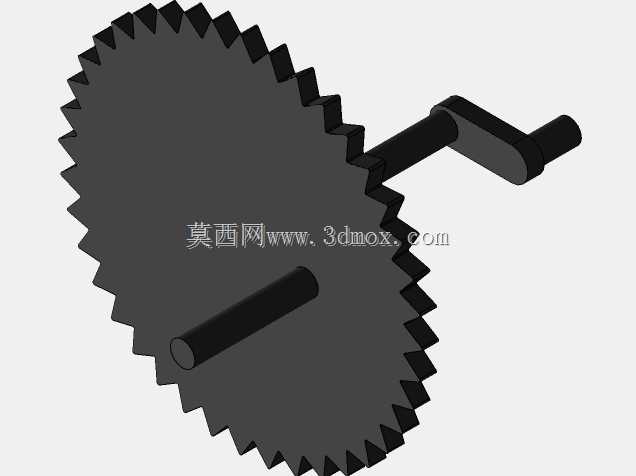

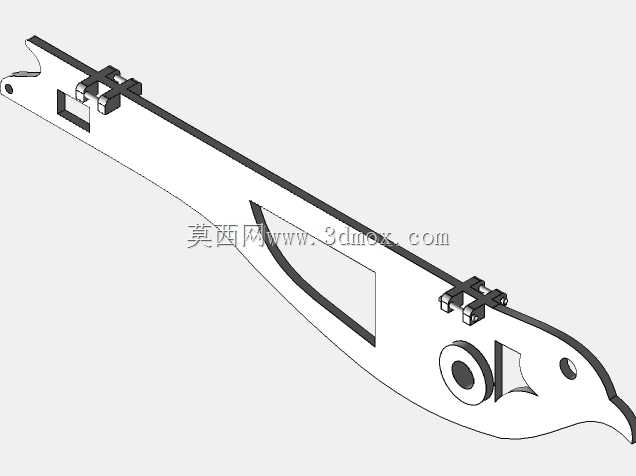

　　从整体结构布局来看，装置采用仿鸟形的流线型机身作为承载基体，机身头部整合了驱动安装位与配重调节空间，可根据动力组件的重量调整前后重心位置，保证飞行时的俯仰静稳定性。机身中段为传动机构的安装腔体，预留了曲柄摇杆机构的装配空间，将动力输出轴的旋转运动转化为两侧翼根处的周期性上下扑动动作，传动链路的杆件铰接点均设置了限位结构，避免扑动行程超限造成翼面干涉。

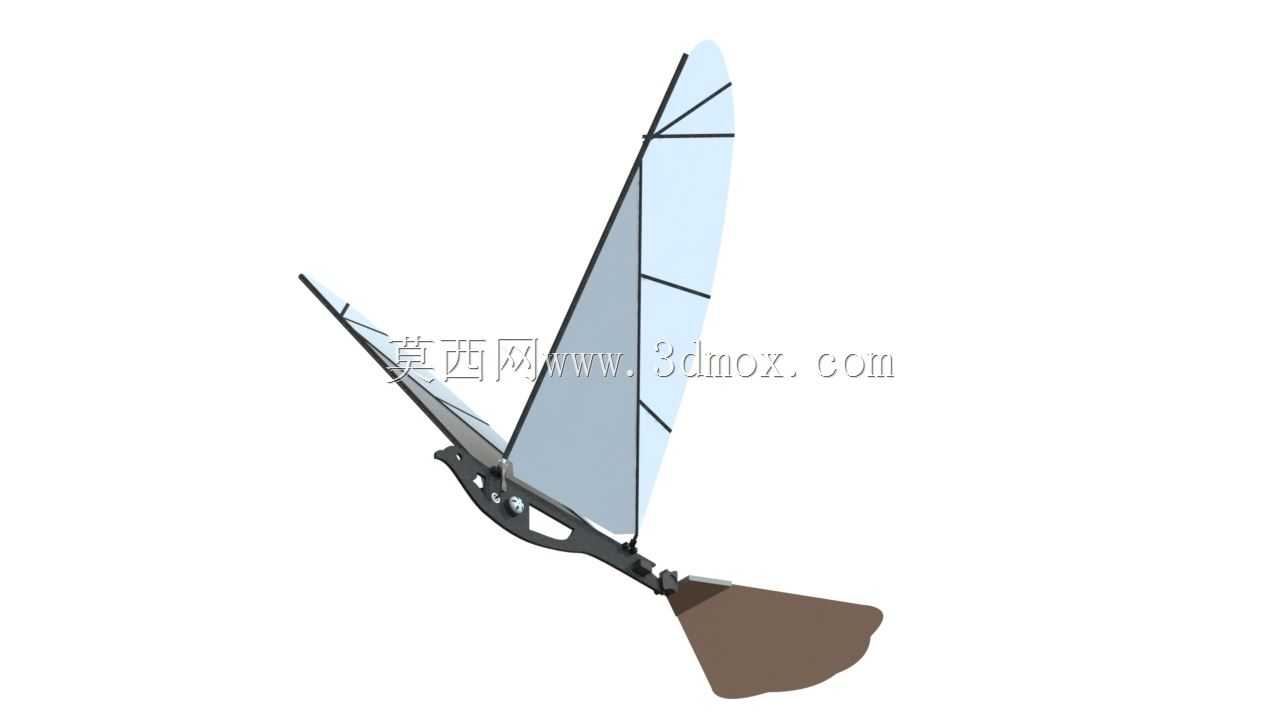

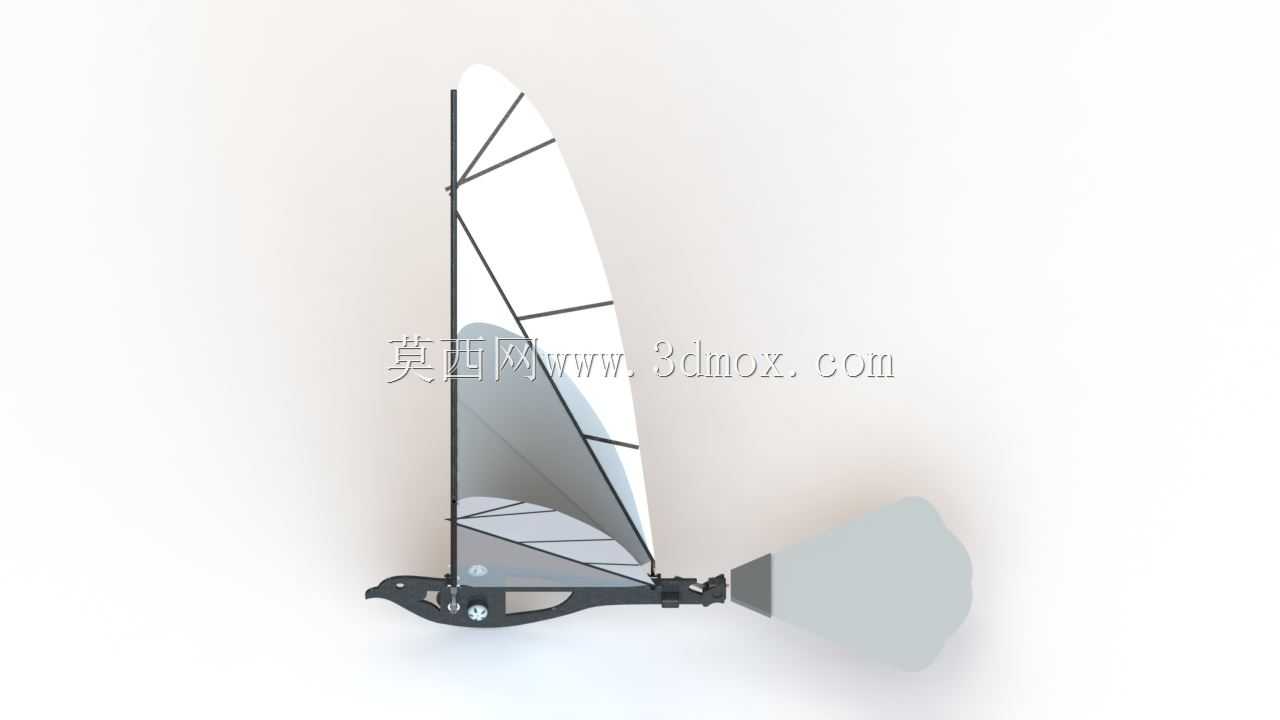

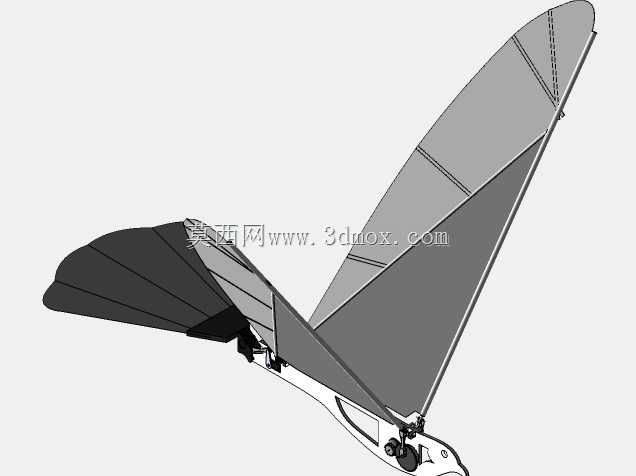

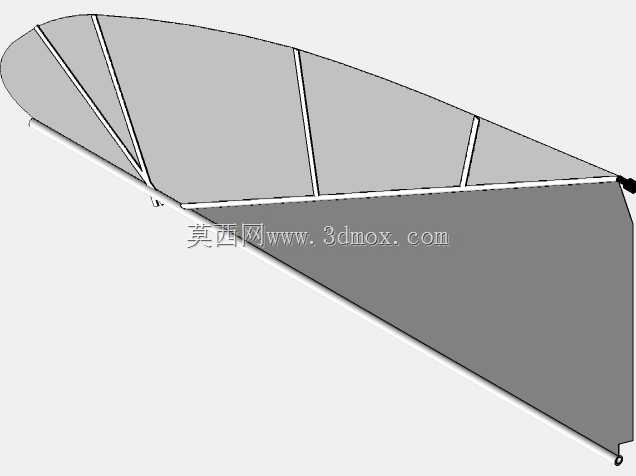

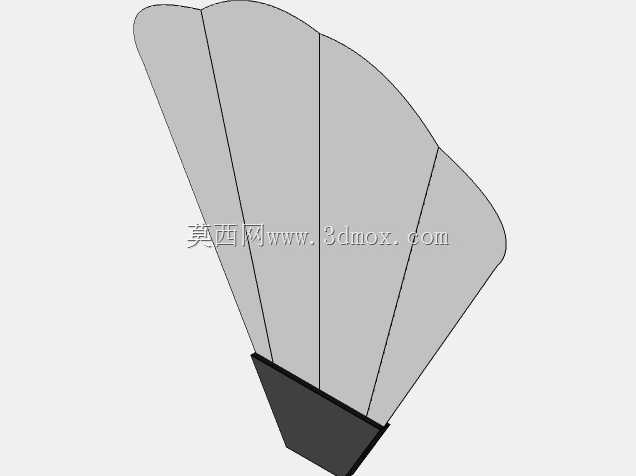

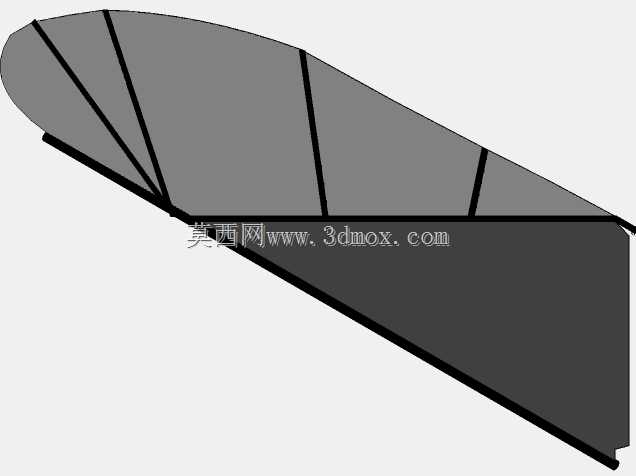

　　翼面部分采用骨架蒙皮的组合设计，多根平行布置的翼肋沿翼展方向排布，支撑起柔性蒙皮形成完整的翼面轮廓，翼展方向的主梁从翼根延伸至翼尖，承担扇动过程中的主要弯曲载荷，翼肋的分段设计让翼面在扑动过程中可以被动产生适应性扭转：下扑阶段翼面获得更大的迎角以产生足够升力，上提阶段翼面自动减小迎角降低空气阻力，这种被动扭转特性不需要额外的舵机控制，仅通过结构刚度匹配就能实现，大幅简化了整机的控制逻辑与重量。尾翼部分设置在机身尾部，作为水平安定面维持飞行过程中的纵向稳定性，外形与鸟的尾羽形态契合，同时可根据飞行调试需求调整安装角度，配平不同飞行速度下的俯仰力矩。

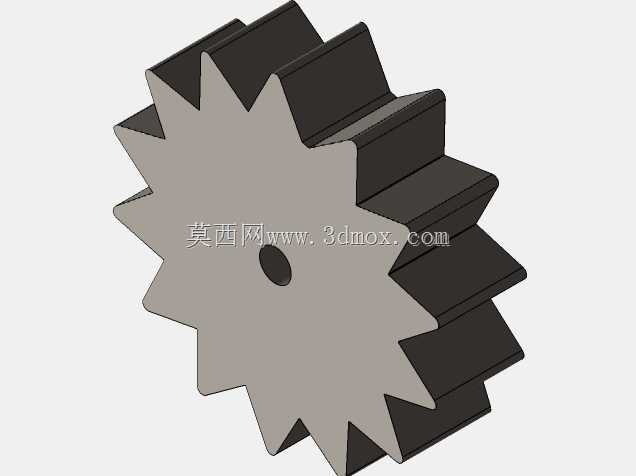

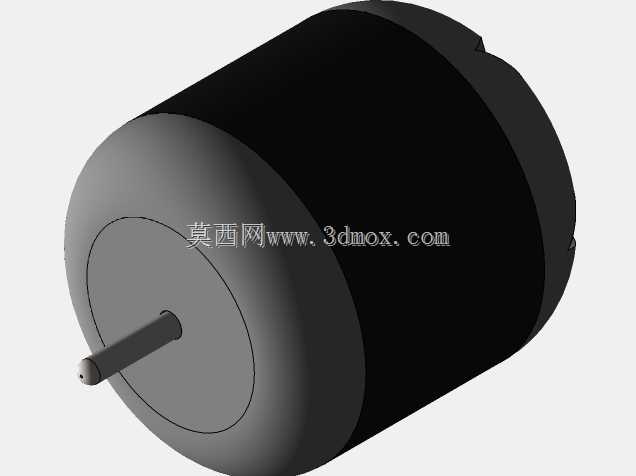

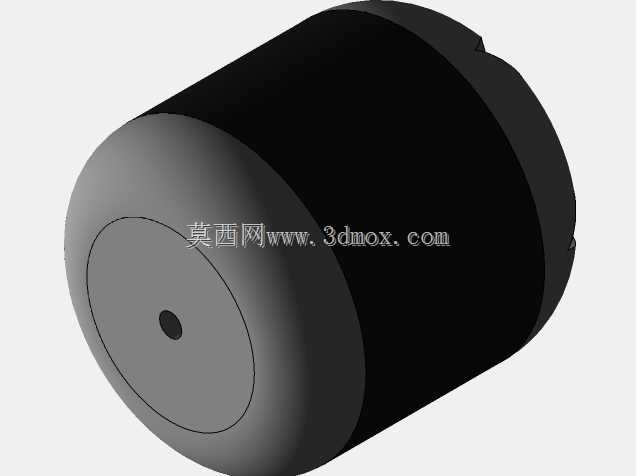

　　安装边界方面，整机的翼展尺寸控制在便携手持的范围内，机身长度与翼展的比例参照真实鸟类的体态比例设置，所有铰接转动副的配合间隙都预留了装配公差，既保证扑动动作顺畅无卡滞，又不会因间隙过大造成气动能量损耗。机身下部预留了动力模块、微型电池与控制板的安装固定位，各个组件的安装孔位采用标准化间距设计，方便设计者根据试验需求更换不同扭矩的驱动电机、调整传动齿轮的减速比，适配不同的扑动频率需求。翼面骨架采用轻量化杆件制作，在保证翼面形位精度的前提下尽可能降低往复运动部件的惯量，减少驱动过程中的惯性冲击，让扑动动作更加平顺，整套结构完整还原了扑翼飞行器从动力输入到翼面气动输出的全部机械链路，可直接用于仿生飞行原理验证与小型扑翼样机的开发参考。
