手动杠杆式板材冲孔压力机结构

　　该手动杠杆式冲孔压力机主要面向薄板加工、五金维修、教学实训及小批量钣金作业场景，用于在薄钢板、铝板、铜板、非金属板等材料上完成冲孔、压印、浅成形及简单铆接工序。设备依靠长手柄放大人工输入力，通过连杆与滑块将摆动转化为冲头的直线往复运动，下模固定于工作台区域，上模随滑块下行，配合凸模与凹模完成材料剪切成形。

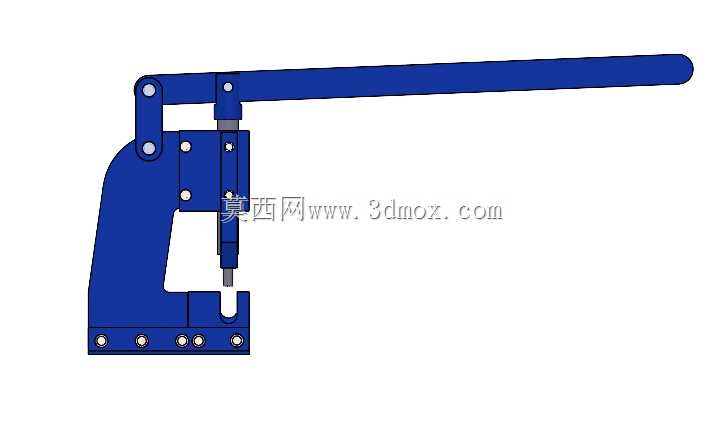

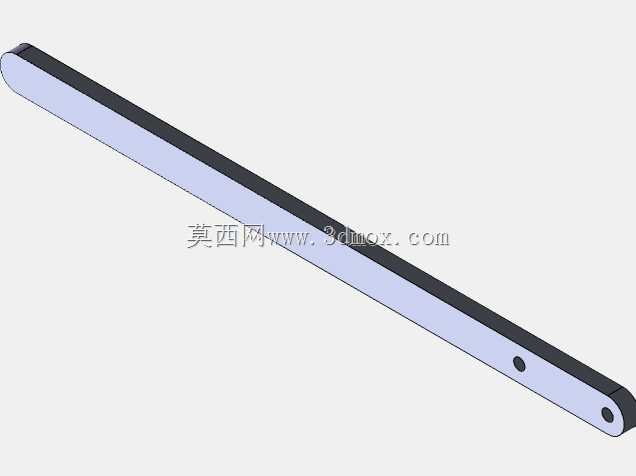

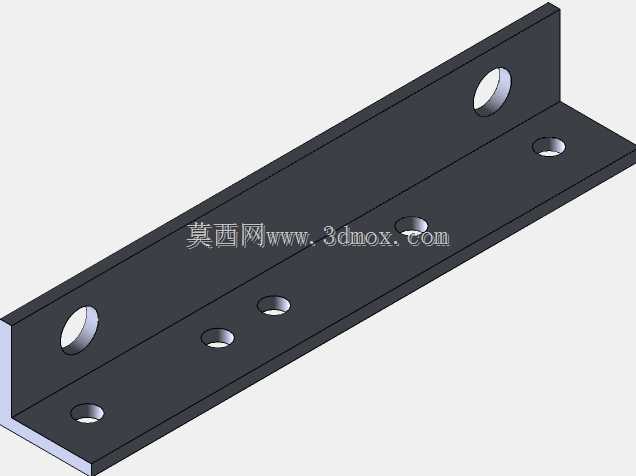

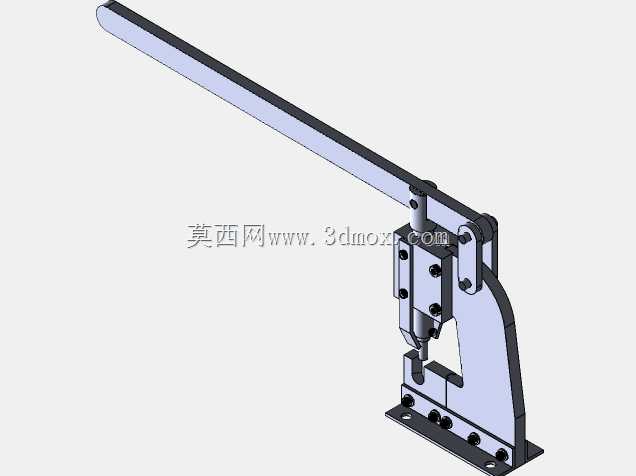

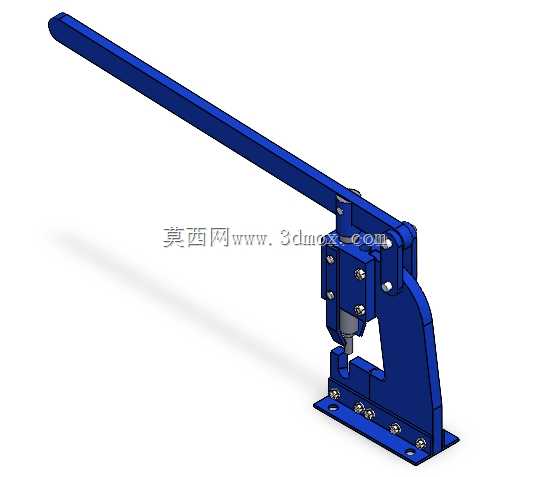

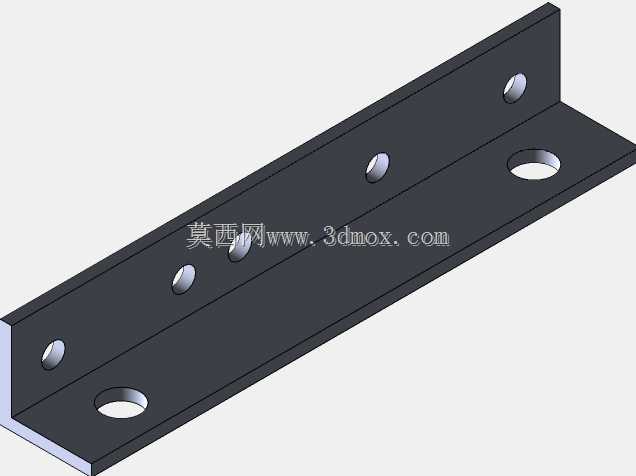

　　从结构布置看，机架采用立式C型开口形式，前方留出送料空间，便于条状或片状工件横向送入；底座通过多组紧固件与机身连接，并预留安装孔，可固定在工作台或支架上，避免冲孔时设备晃动。长手柄位于机身侧上方，操作行程大、握持位置远离冲切区，符合手动设备对力臂和操作安全的基本要求。滑块导向区集中布置在机身中部，凸模安装端与下方凹模保持同轴关系，便于控制冲裁间隙。

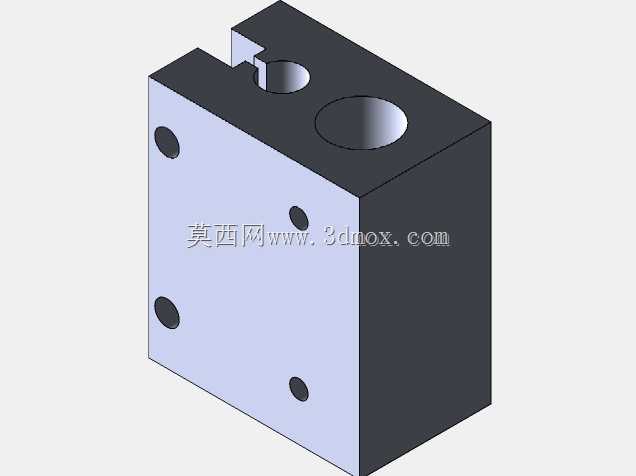

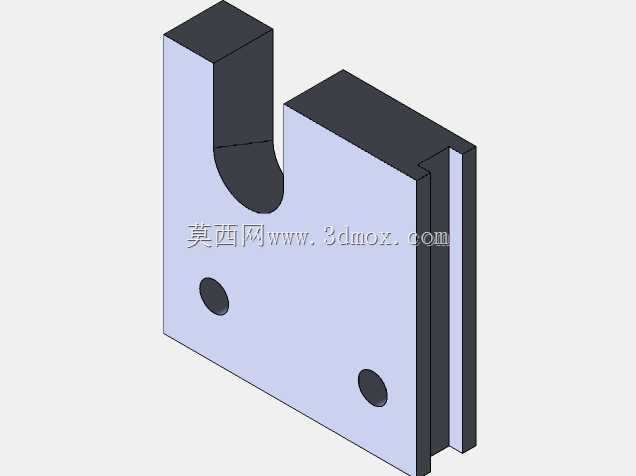

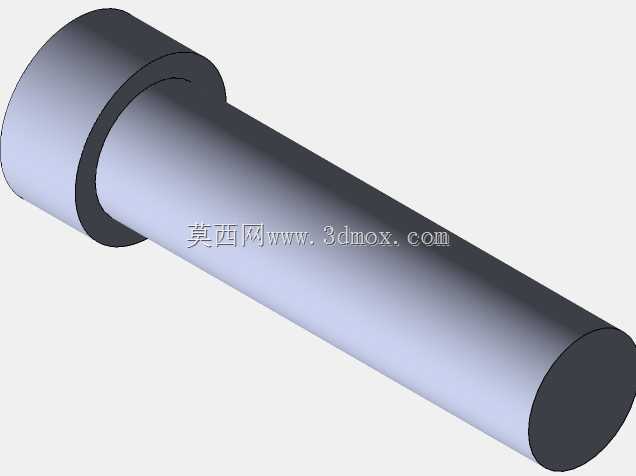

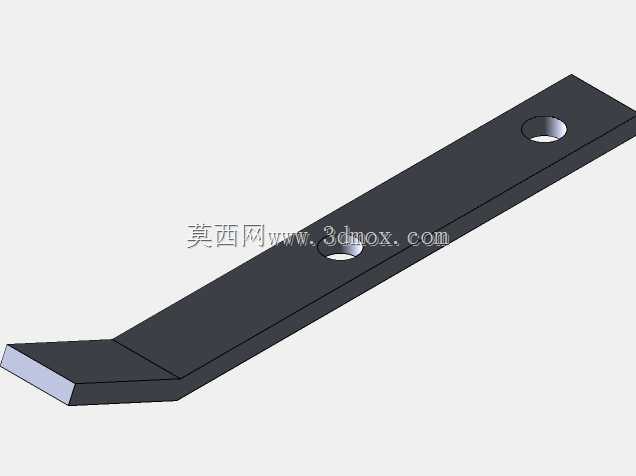

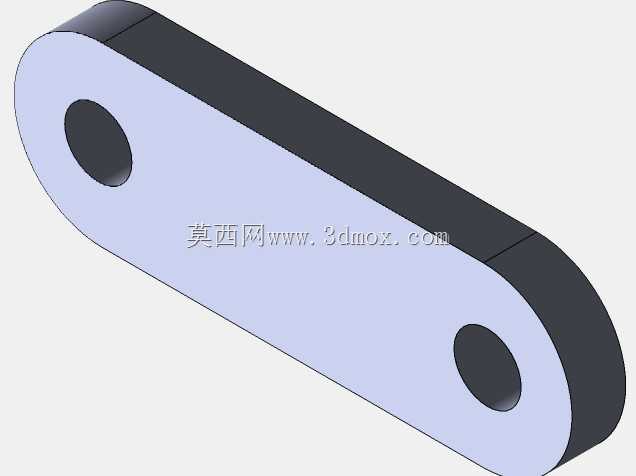

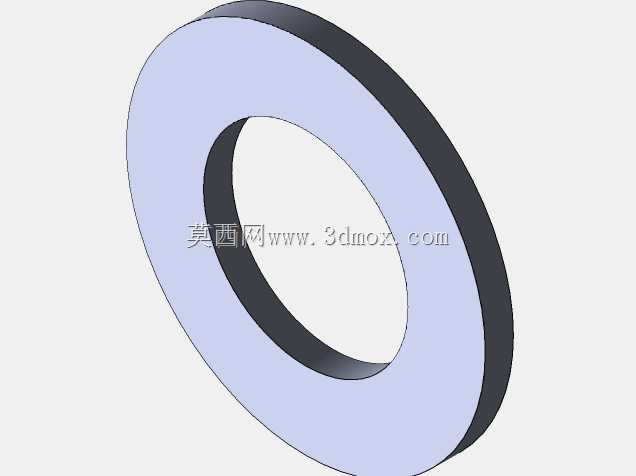

　　建模时需重点处理机架、销轴、连杆、滑块、冲头、凹模座和底座之间的装配关系。C型机架承受偏载和张开力矩，侧板厚度、立壁过渡圆角及底部螺栓分布直接影响刚性；销轴孔位置决定杠杆传动比，孔距过短会导致操作力增大，过长则增加手柄占用空间。滑块与导向部位应保留合理配合边界，凸模装入后需设置防转或锁紧结构，凹模座则要保证定位面与滑块运动方向垂直。

　　外形边界方面，设备高度集中在冲切与导向区域，长度主要由长手柄决定，底座宽度需覆盖机架受力范围并留出固定孔位。安装时应确认手柄下压极限不与周边设备干涉，工作台面到凹模的高度适合手工送料，底座固定孔与台面螺栓位置匹配。若用于产线辅助工位，可将其布置在钣金暂存台旁，配合定位挡块完成孔距一致的重复加工；若用于实训或维修场景，则可通过更换凸模、凹模扩展孔径和孔形，提升设备复用性。

　　整体设计思路是以简单机械结构实现低成本冲切，不依赖液压、气动或电气动力，适合能耗受限、批量不大且频繁换模的场合。三维结构中各铰接点、紧固件和模座位置均需表达清楚，以便后续进行干涉检查、运动行程校核和工程图出图。
