管壳式工业换热装置结构设计

项目分类:换热器 发布时间:2025-02-16 ID:930130
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计

  管壳式换热设备是流程工业领域应用覆盖范围最广的热量传递单元,从化工精馏工段的物料预热、冷却冷凝,到暖通空调系统的水-水换热、汽-水换热,再到电力行业的凝汽器、油冷却环节,甚至食品加工领域的物料杀菌后降温、余热回收场景,都能见到这类设备的身影。它的核心作用是在两种存在温度差的流体之间构建可控的热量传递通道,既可以实现高温流体的余热回收降低生产能耗,也能将工艺介质调整到反应、存储所需的温度区间,保障整套生产流程的参数稳定。

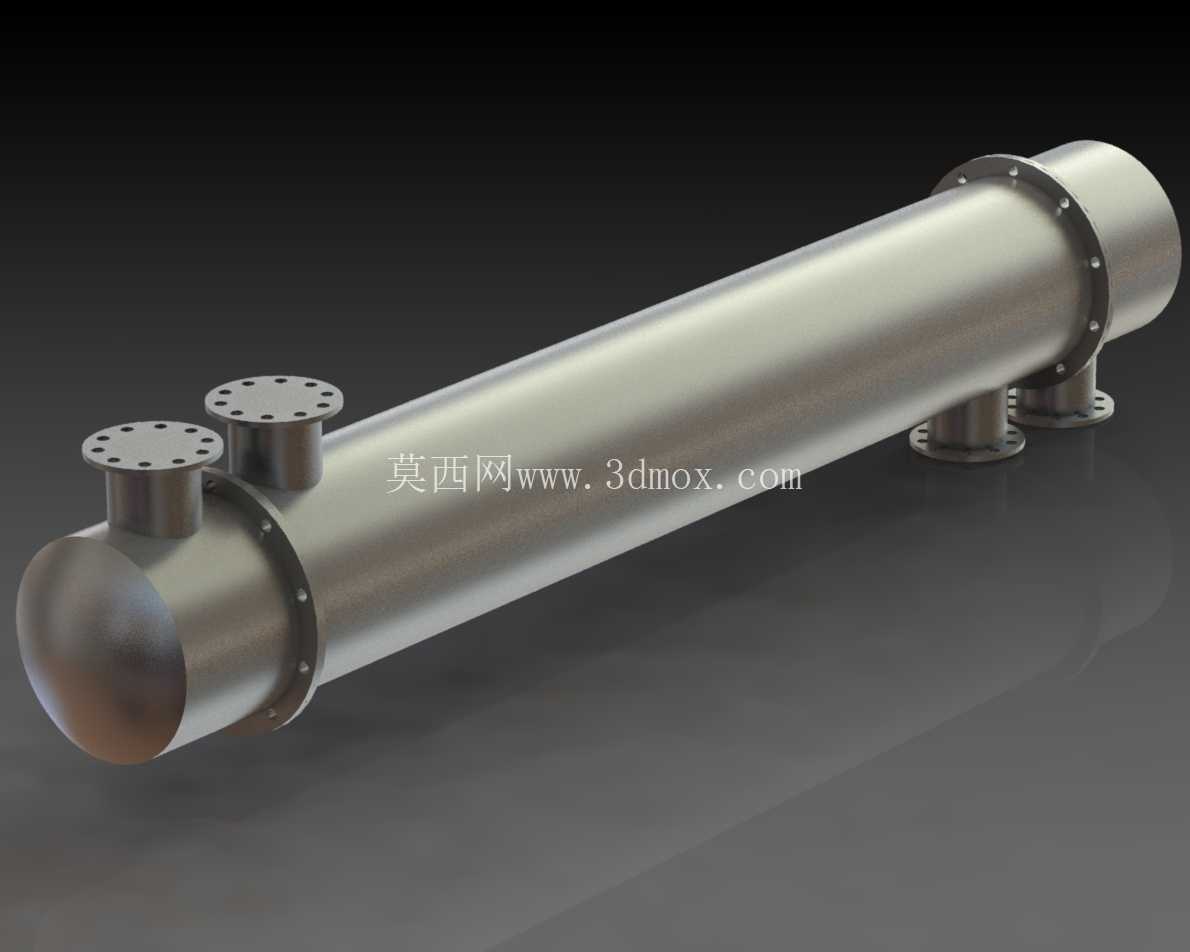

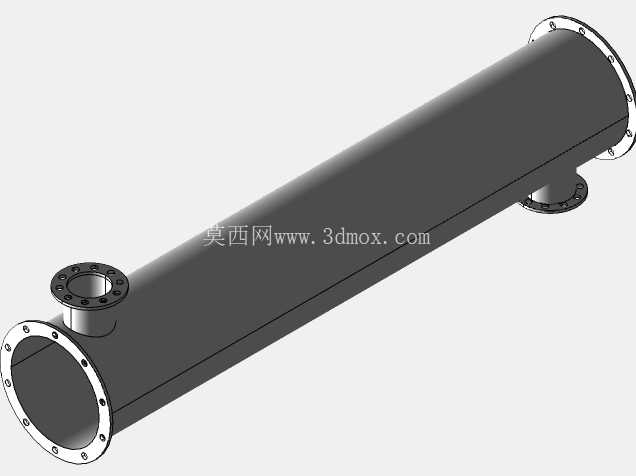

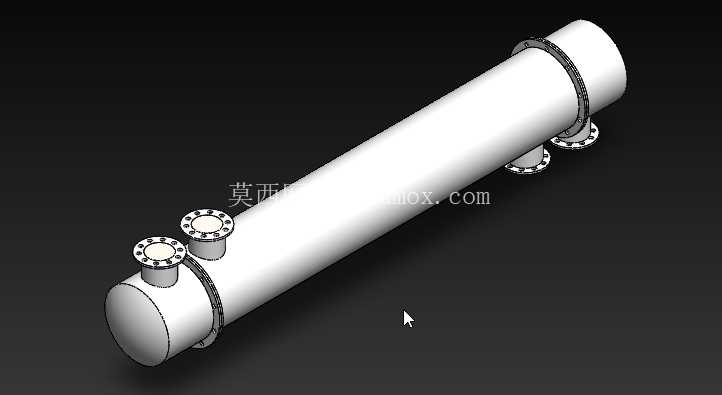

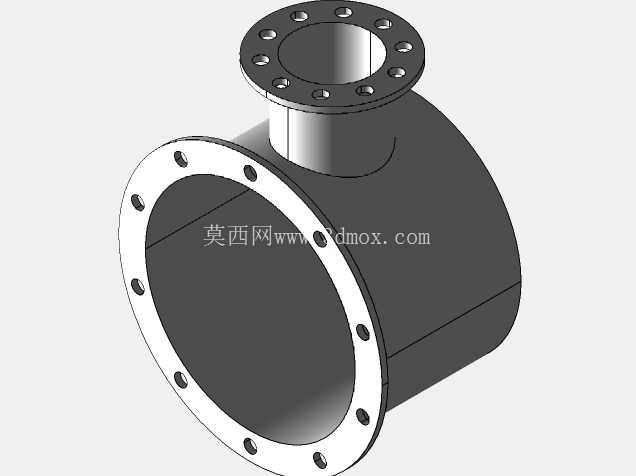

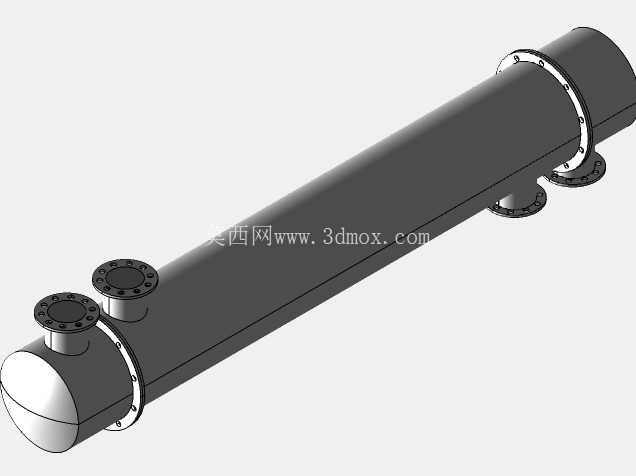

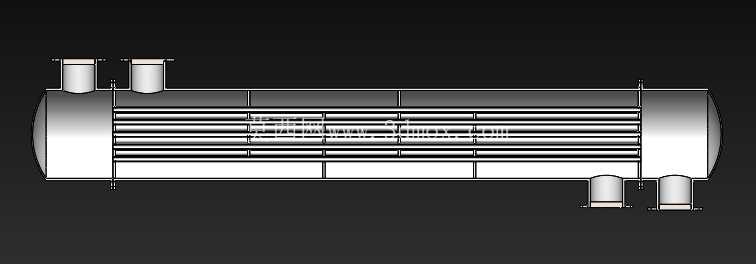

  从结构设计逻辑来看,这款卧式管壳式换热装置采用了最经典的固定管板布局,圆柱形承压外壳作为壳程流体的流通腔室,两端通过法兰与管板、封头实现密封连接,封头侧预留的两个法兰接口是管程流体的进出通道,壳体侧下方布置的两个法兰接口则对应壳程流体的进出路径,这种接口布局能够让两种流体分别在管程、壳程形成独立的流动回路,避免介质串混。设计时首先要考虑的是承压边界的可靠性,壳体壁厚、管板厚度、法兰螺栓规格都需要匹配设计压力下的强度要求,筒身与管板的焊接位置、法兰密封面的加工精度直接决定了设备运行时的泄漏风险,尤其是处理易燃易爆、腐蚀性介质时,密封结构的冗余设计是结构校核的核心环节。

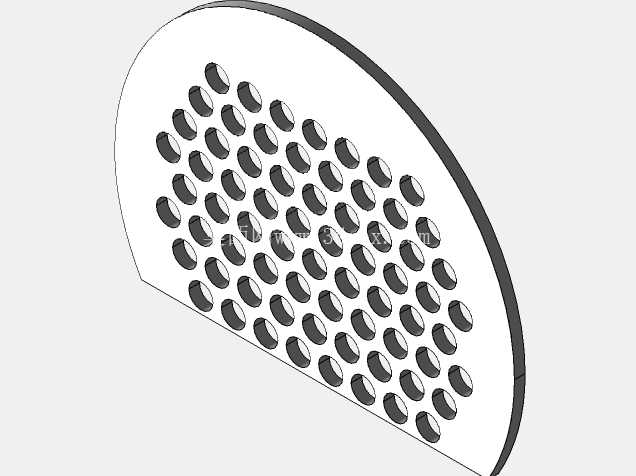

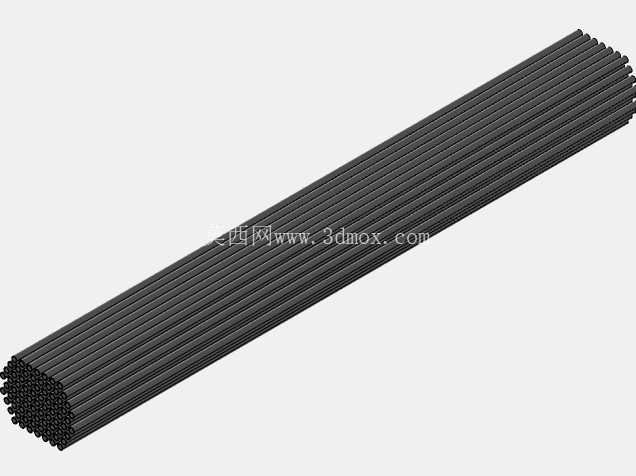

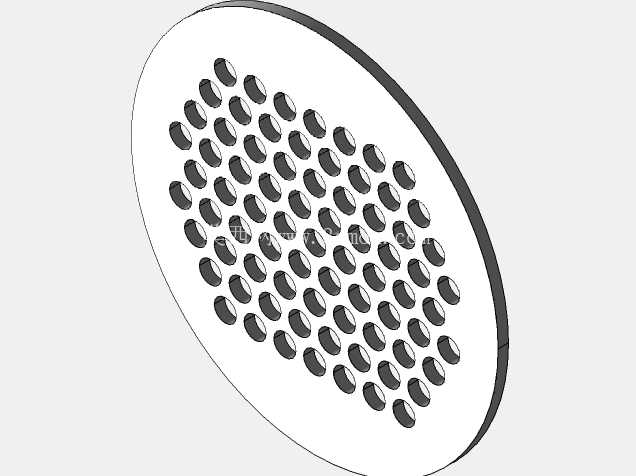

  换热管束是整个设备的核心传热单元,管束穿接在两端管板的开孔中,根据换热需求可以选择光管或者强化传热的翅片管、螺纹管,管程流体从封头侧进入后会顺着管束内部流道从另一端封头流出,壳程流体则在壳体内部、管束外侧的空间流动,通过管壁实现两种流体的热量交换。为了提升壳程流体的换热效率,避免流体在壳程形成流动死区,设计时通常会在壳程内部加装折流板,引导壳程流体横向冲刷管束,既可以提升流体的湍流程度强化传热效果,也能对长跨度的换热管束起到支撑作用,避免管束在流体冲击下产生振动磨损,折流板的切口大小、间距设置需要结合壳程流体的流速、压降要求综合计算,间距过小会导致壳程阻力过大提升泵组能耗,间距过大则会降低传热效率,甚至引发管束振动故障。

  在安装边界层面,这类卧式换热设备需要依托底部的两个鞍式支座完成现场安装固定,支座的位置设置需要考虑设备满水运行时的承重分布,避开壳体上的接口位置,同时要预留出热膨胀的补偿空间,固定管板结构的换热器在管壳程流体温差较大时,还需要在壳体上设置膨胀节来吸收温差带来的形变应力,避免管板与管束的连接位置被拉裂。设备的接口法兰全部采用标准化工法兰规格,能够直接和现场工艺管道配对连接,安装时需要注意设备的水平度偏差控制,避免壳程流体出现偏流影响换热效果,同时要在设备周边预留足够的抽芯检修空间,方便后期管束清理、密封件更换等维护作业。

  实际选型应用时,需要结合两种换热介质的流量、温度、压力、腐蚀性等参数确定管程壳程的介质分配,比如腐蚀性强、容易结垢的介质通常走管程,这样只需要选择耐腐蚀的管材,同时管程流速更高也能减少结垢附着,后期清洗也更方便;压力高的介质走管程也更合理,因为小管径的管束承压能力更强,能够降低设备整体的制造成本。而饱和蒸汽这类冷凝换热的介质通常走壳程,便于冷凝液的排出,同时蒸汽在壳程的冷凝换热系数更高,能够提升整体传热效率。设备的外形长度、筒身直径直接决定了换热面积的大小,设计时需要通过传热计算确定所需的换热面积,再结合现场安装空间的限制调整管束长度、筒身直径的参数匹配,避免设备尺寸过大无法进场安装,或者尺寸过小达不到设计换热能力。

  从三维建模的角度来看,这类设备的建模需要重点关注各个标准件的参数匹配,法兰的螺栓孔分布、密封面尺寸要严格对应标准号,鞍式支座的地脚螺栓孔位置要和土建基础的预留孔对齐,管束的排列方式、管板开孔位置要和折流板的开孔保持同轴度,避免装配时出现干涉。建模过程中还要考虑焊接坡口、加工余量等工艺细节,让模型能够直接对接生产制造环节的工艺拆解,而不是仅做外观展示。
