佩尔顿冲击式水斗转轮水轮机结构

　　佩尔顿转轮属于冲击式水力机械中的核心能量转换部件，常见于高水头、小流量的山区引水式电站、微型水电装置以及实验教学平台。它与反击式混流或轴流机组不同，水流并不充满整个流道，而是经喷嘴形成高速射流，在大气环境中冲击轮缘上的水斗，使射流动量方向发生急剧偏转，从而把水流的动能转化为转轮旋转的机械功。现场布置时，转轮通常安装在发电机轴或增速机构输入端，喷嘴中心线与转轮节圆相切，机壳内部保留足够的排水和检修空间，因此三维结构设计不能只看叶轮本体，还必须兼顾射流入口、水斗排流、壳体避让和轴系连接边界。

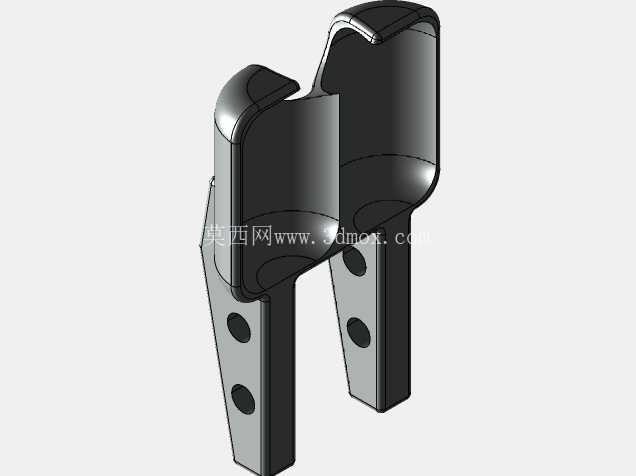

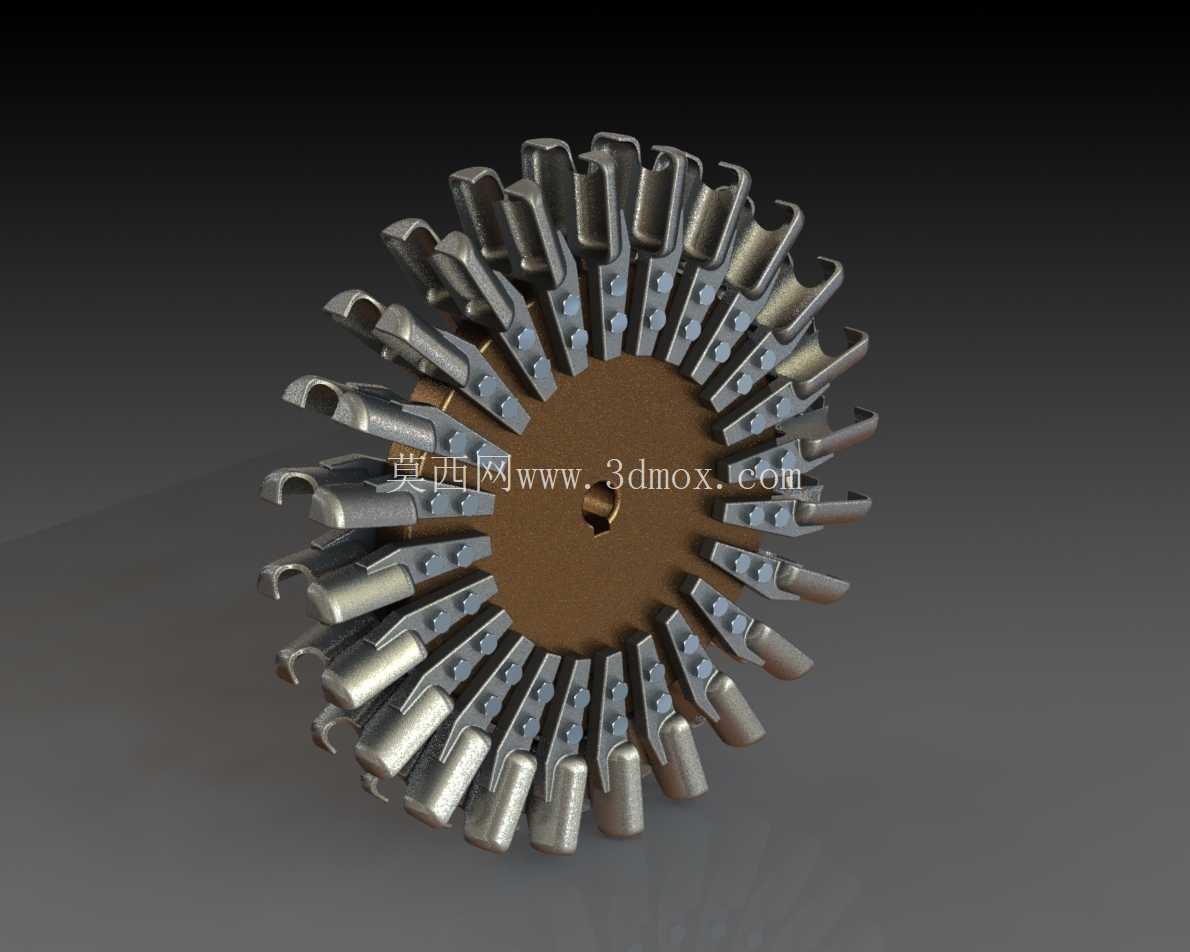

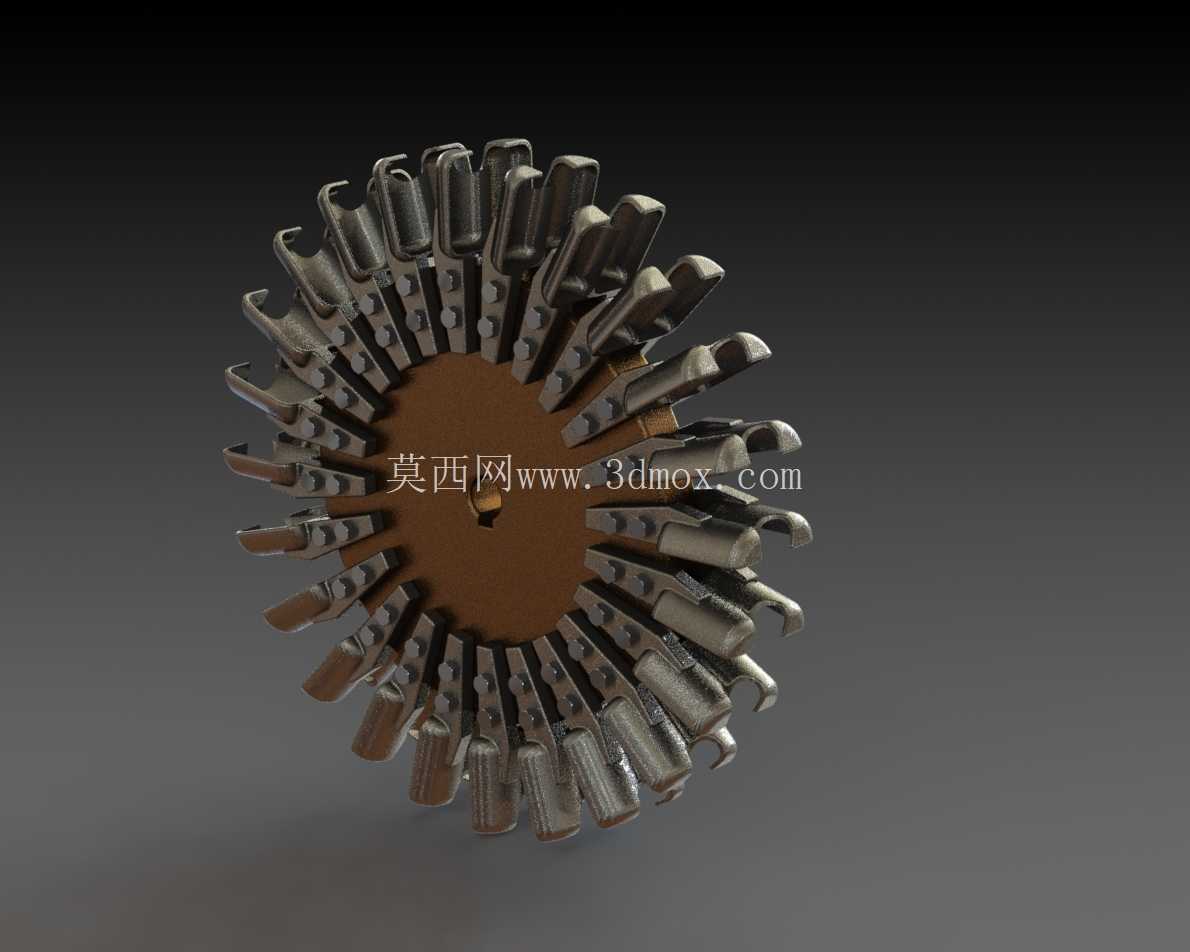

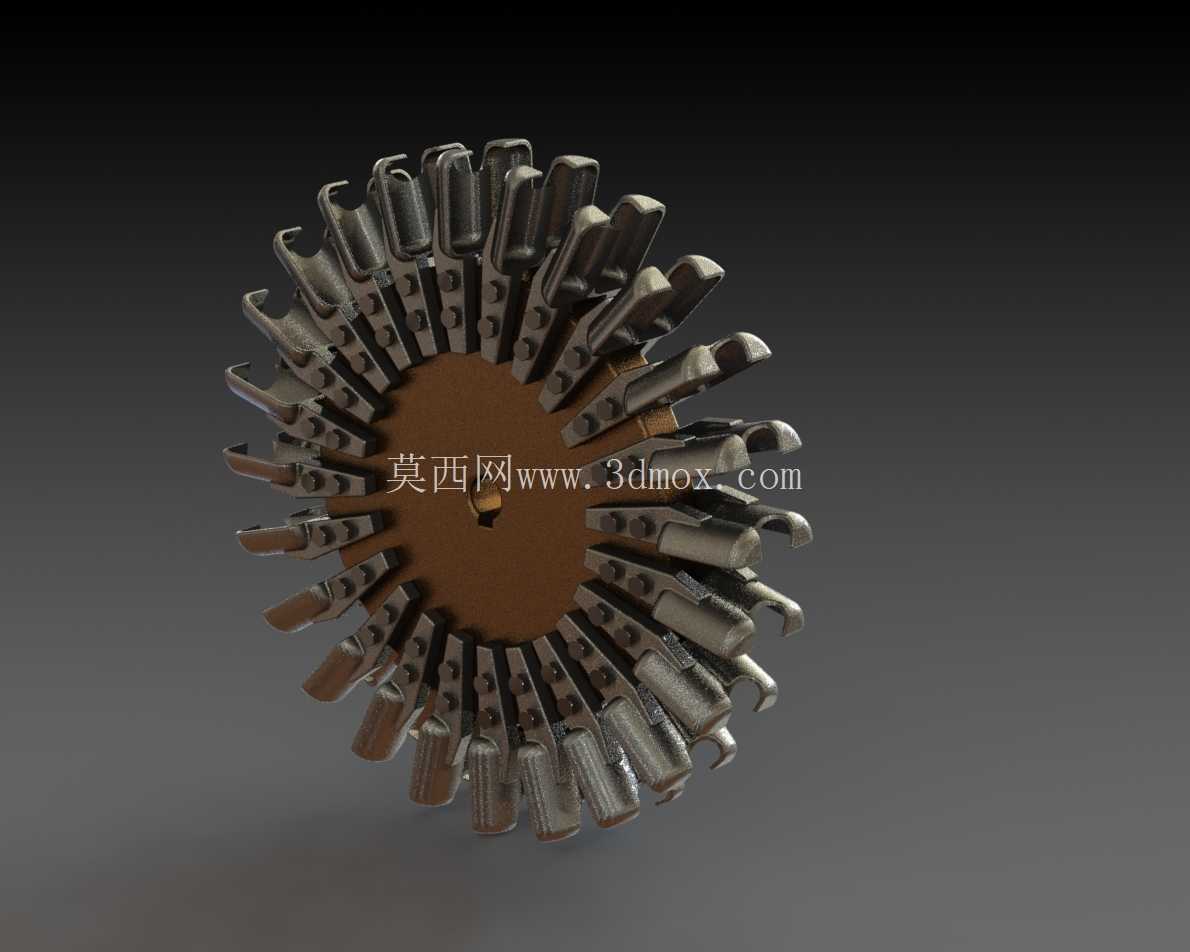

　　从结构上看，该模型重点表现了沿圆盘周向均匀布置的一系列水斗。每个水斗类似双碗形勺体，中间设有分水刃，入射射流先被分水刃分成两股，再沿左右光滑凹面转向，最终从水斗两侧排出。这样的形态可以减少水流相互干扰，并使动量变化集中在推动转轮旋转的切向方向。水斗根部与轮盘连接区域承受周期性冲击载荷，水流进入、铺满斗面并离开的过程在每个水斗上重复发生，因而根部过渡圆角、斗唇厚度和水斗间距都需要在建模时保留清楚。若水斗间距过小，后排水流可能受到相邻水斗阻挡；若间距过大，则单个转轮能够承接的射流时间缩短，能量利用不充分。

　　设计思路上，佩尔顿轮并不依赖复杂的叶片流道封闭结构，而是围绕射流轨迹展开。转轮节圆直径、水斗数量、水斗宽度、斗深以及喷嘴直径之间存在匹配关系。节圆过小会导致水斗进入和离开射流时角度变化剧烈，增加撞击损失；节圆过大则会提高转动惯量，并使整机外形和壳体尺寸增加。水斗宽度通常要覆盖射流直径并留有裕量，使射流在最佳工况下尽量完整进入斗面，而不是飞溅到斗外。斗唇开口方向需要兼顾入射和排流：内侧表面引导水流反向偏转，外侧边缘则要让做功后的水迅速脱离，避免回水撞击后续水斗。

　　在实际应用中，这类转轮多用于水头较高、流量相对有限的场合。高压水流由压力钢管引入喷嘴，喷嘴内部可设置喷针调节过流面积，从而适应负荷变化。转轮外露于机壳内部的特点，也使检修人员能够通过观察水斗表面磨蚀、斗唇缺口和分水刃损伤来判断运行状态。含沙水流会对水斗内表面产生冲蚀，高速射流夹带砂粒时，分水刃和斗面转折处最容易出现材料流失；因此在结构建模时，水斗壁厚、根部圆角和可更换衬层区域都应被明确表达，便于后续制造工艺和维护方案评估。

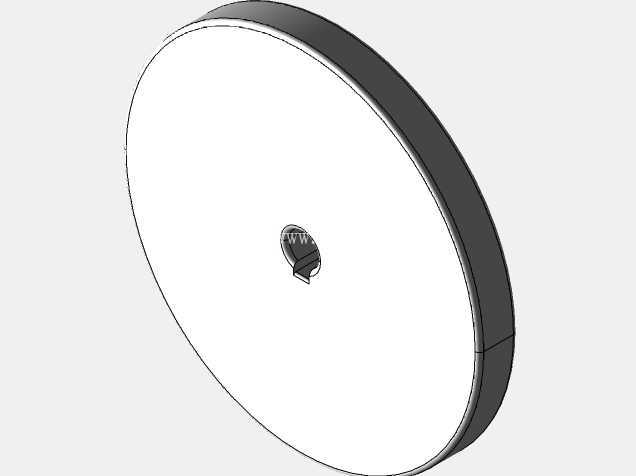

　　外形尺寸与安装边界方面，转轮外径由水斗外缘旋转轨迹决定，轴向宽度则主要受水斗宽度和轮盘厚度控制。装配时，中心轮毂孔、键连接或锁紧结构需要与主轴直径、轴伸长度和轴承跨距协调。转轮外侧与机壳内壁之间应留出排水通道，不能让水斗在旋转中扫过积水区；喷嘴到水斗节圆的距离、射流中心高度以及机壳观察孔位置，也会影响安装调试。若用于微型机组，还需考虑转轮与发电机直联时的动平衡、悬臂载荷和启动惯量；若用于教学或实验装置，则可通过透明壳体观察射流冲击水斗、分流和排流的全过程。

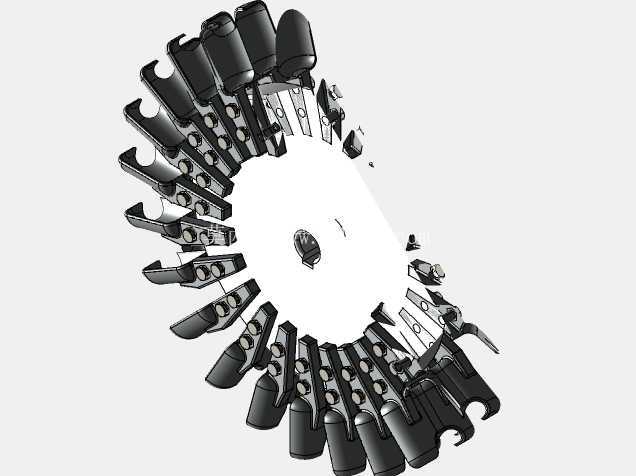

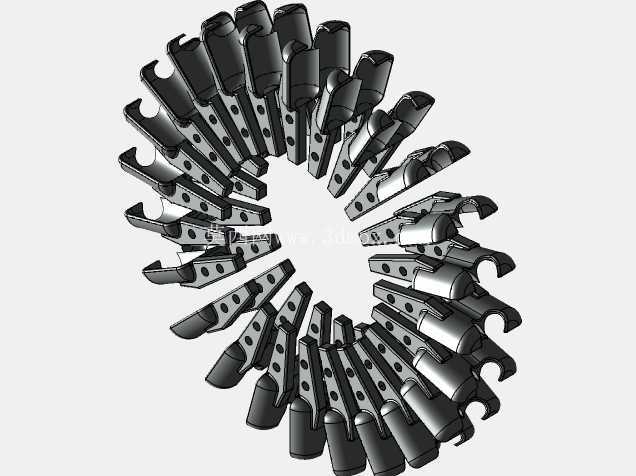

　　三维建模时，单个水斗适合按照回转阵列方式组织，但不能简单用规则几何体替代斗面。水斗内凹曲面应体现分水刃、双碗腔、侧壁和斗唇过渡，轮盘与水斗根部应形成连续连接，中心轮毂、轴向固定面和减重结构也要保持装配逻辑。模型外观上密集排列的水斗形成明显的放射状轮缘，这不仅是视觉特征，也反映了冲击式水轮机连续承接射流、逐斗做功的工作方式。对于结构设计人员，该类模型可用于校核水斗与喷嘴的相对位置、机壳干涉、装配顺序以及维护拆卸空间；对于设备选型人员，则可借助转轮直径、水斗数量和射流作用半径，直观理解高水头小流量水力能量转换装置的布置特点。
