步进驱动滚珠丝杠线性导向执行模组

　　这套线性导向执行模组面向需要把旋转动力稳定转换为直线位移的自动化工位，常见于小型专机进给轴、检测台推拉机构、点胶与焊接工位的X/Z向移动、教学实验平台以及轻载装配设备。整体结构以长条形底座为安装基准，沿长度方向布置两根平行导向件，中间配置滚珠丝杠传递动力，端部通过联轴器与步进电机相连，滑块在导向约束下沿丝杠轴线做往复运动。

　　从实际选型角度看，这类模组的核心价值在于把电机、丝杠、导轨、支承座和连接附件整合在同一基准上，减少现场逐件配作的工作量。底座两端设置丝杠支承结构，靠近电机一侧承担驱动输入，另一端用于维持丝杠轴向位置；联轴器位于电机轴与丝杠轴之间，可补偿少量同轴度偏差，同时降低装配误差对轴系的影响。滑块内部与丝杠螺母配合，外部预留安装面，便于固定夹爪、推板、检测头或其他执行末端。

　　设计时首先要确认有效行程与总长边界。模组总长不仅包含滑块运动范围，还包括两端支承座、电机连接段以及极限位置余量；安装时不能只按丝杠长度预留空间，应把电机外伸尺寸、端部固定孔位和维护拆卸空间一并考虑。底座上的安装孔决定了与设备机架的连接方式，孔距、孔径和底面平面度会直接影响装配后的直线精度。若设备台面存在焊接变形或加工不平，强行锁紧可能使导轨产生内应力，表现为滑块卡顿、运行阻力增大。

　　导向部分承担径向和侧向载荷，丝杠主要负责把电机扭矩转化为轴向推力。二者平行度是结构设计重点：丝杠轴线应尽量位于滑块受力中心附近，导向件需对称布置，以减小偏载引起的力矩。对于侧向夹持或悬臂安装场景，不能仅按理论轴向推力选型，还要核算滑块受到的倾覆力矩，并通过加宽导向间距、增加滑块长度或降低悬臂高度来改善刚性。

　　步进电机适合中低速、点位控制和成本敏感的场合，配合滚珠丝杠可获得较明确的进给分辨率。模型中电机与丝杠直连的布置结构紧凑，传动链短，便于在三维布局中检查电机包络、联轴器拆装路径以及端部干涉。若用于高速往复工况，则需要关注丝杠临界转速和电机惯量匹配；若用于垂直安装，则应增加制动或配重措施，防止断电后滑块下滑。

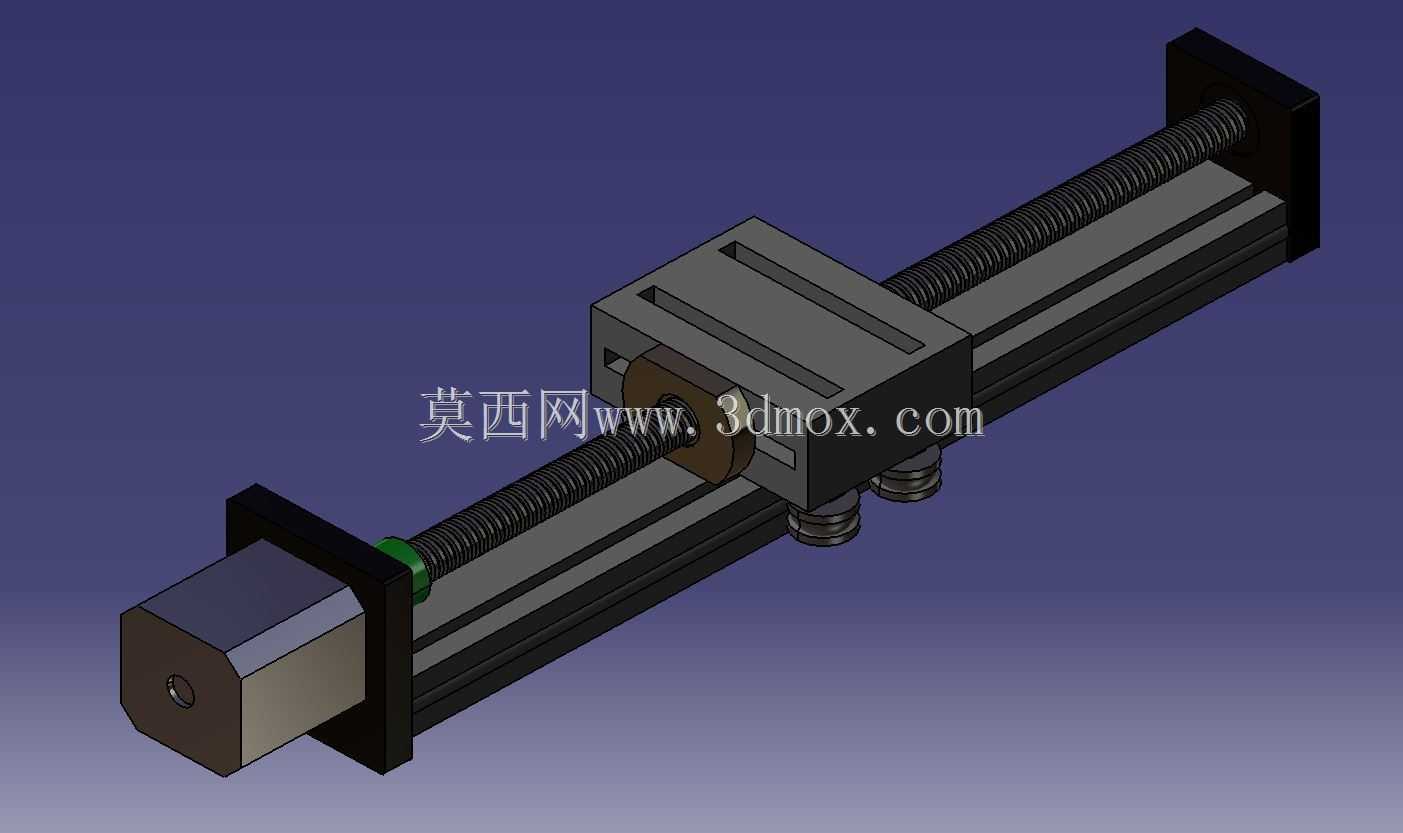

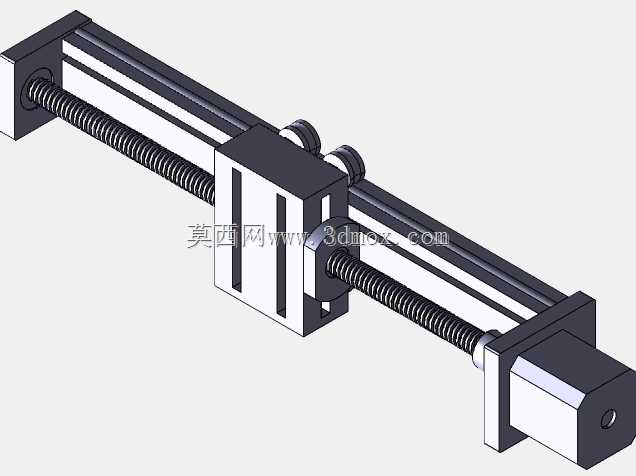

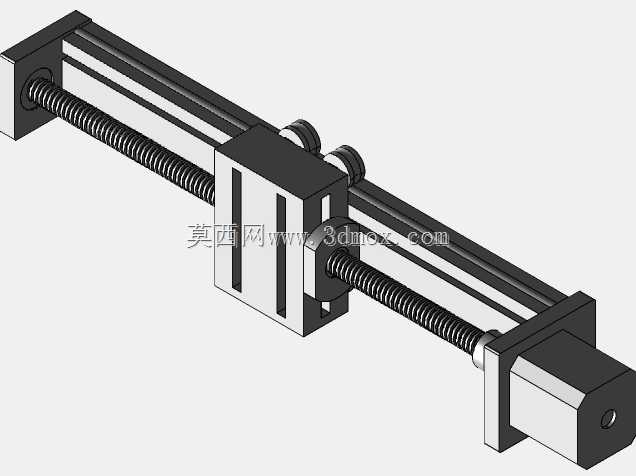

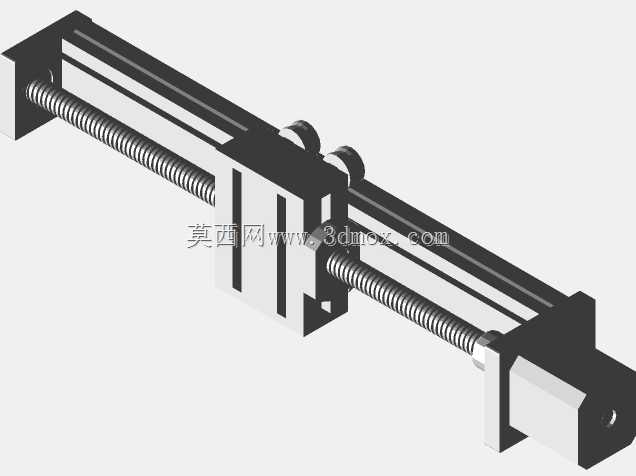

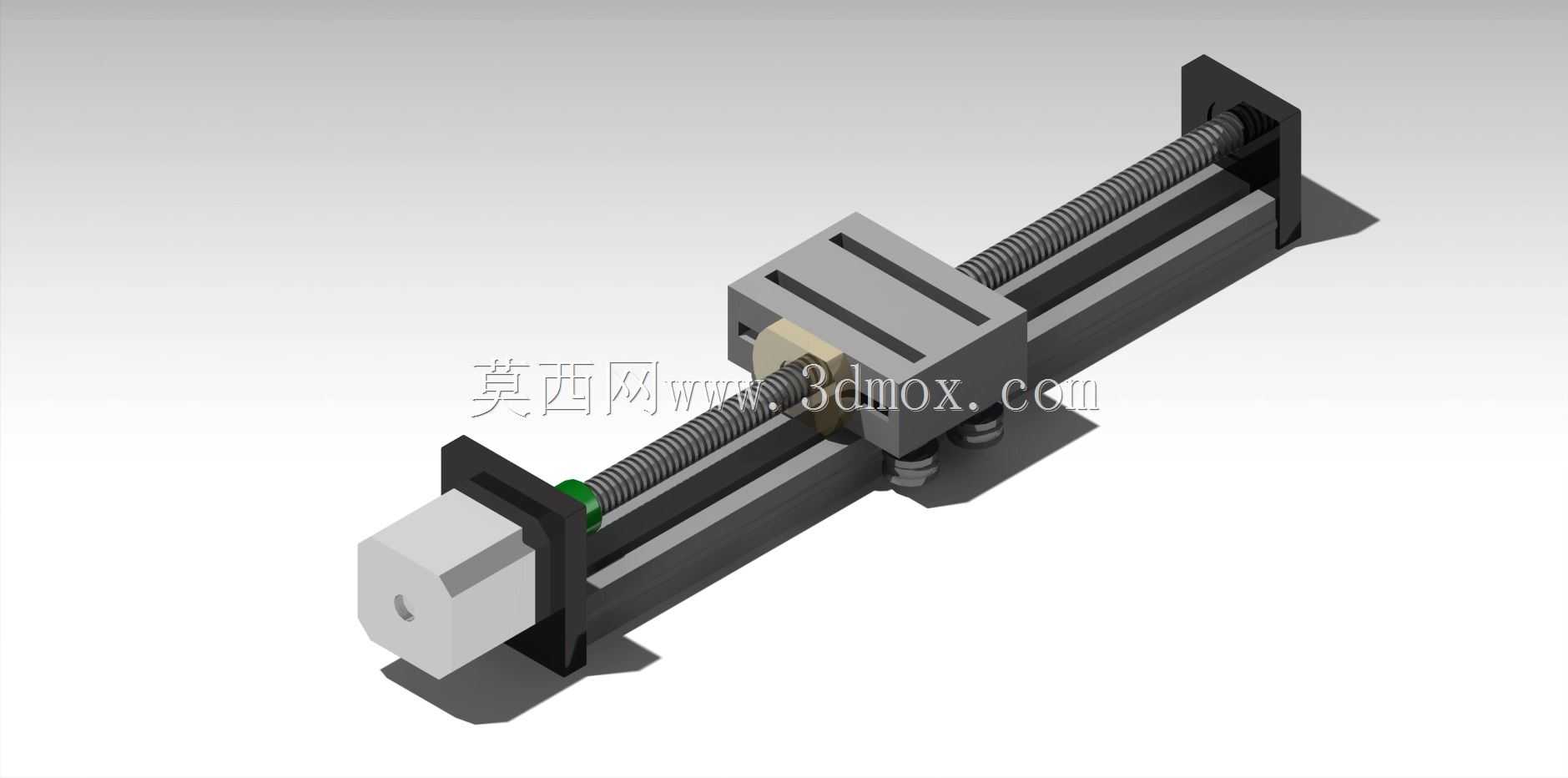

　　外形建模保留了步进电机、电机座、联轴器、丝杠、导轨、滑块、端支座和底座等关键实体，能够用于设备总体布局、干涉检查、安装板开孔和防护外罩设计。工程应用中可依据负载质量、行程、节拍、定位精度和安装姿态进一步校核丝杠直径、导程、电机扭矩及支承形式，使模组在紧凑空间内实现可靠的直线执行功能。
