小型线性导轨数控雕刻机结构设计

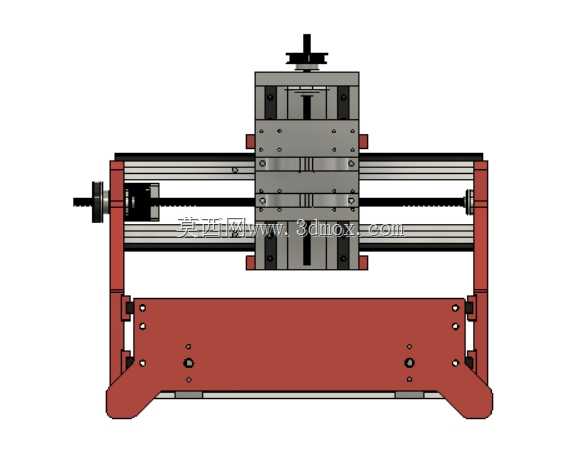

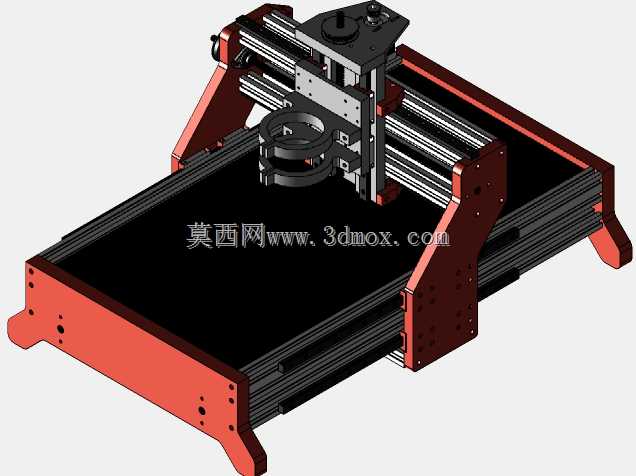

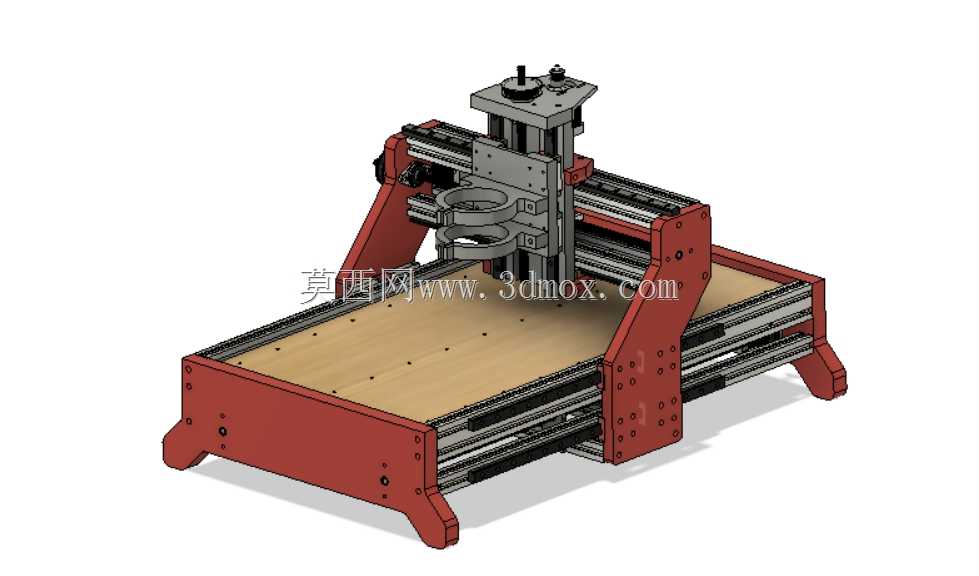

　　这款小型数控雕刻机采用龙门式框架布局，整体以红色钣金支架配合铝型材导轨构成主体承载结构，工作台面为平整木质板材，预留多点定位孔位用于工件装夹固定，设备底部设置外伸支撑脚，保证加工过程中的整机稳定性。

　　从实际加工场景出发，该设备面向小型木工雕刻、软金属铣削、塑料板材开槽、PCB样板钻孔等桌面级加工需求，适配Dewalt Compact Router及同规格紧凑型主轴，可完成平面浮雕、轮廓切割、钻孔攻丝等常规工序，适合个人工作室、教学实训、小批量定制加工场景使用。

　　传动与导向部分选用线性导轨作为X、Y、Z三轴的运动导向部件，相比普通光轴导向，线性导轨的负载能力、运动精度与重复定位表现更优，长期运行磨损量更小，三轴运动行程可根据实际加工需求扩展调整，灵活适配不同尺寸的待加工工件。驱动端采用小型Nema17步进电机，搭配减速带传动结构，减速带可放大电机输出扭矩，同时缓冲启停冲击，降低高速运动时的丢步风险，兼顾运动平顺性与切削输出力矩。

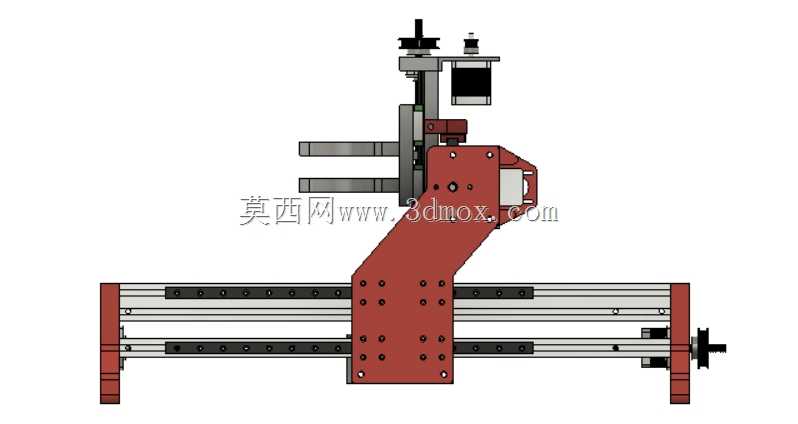

　　结构设计上，两侧立式支架采用折弯钣金成型，预留多组安装孔位用于导轨、电机座、拖链的固定，Z轴滑台采用叠层板式结构，主轴安装座设置环形抱紧结构，可快速调整主轴伸出高度，适配不同长度的刀具与不同厚度的工件。整机安装边界紧凑，桌面放置时无需额外地基固定，外围仅需预留走线与操作空间，各运动轴的限位位置、电机安装位、主轴同轴度均可通过孔位微调，装配时可通过修调垫片补偿加工误差，保证三轴运动的垂直度与平行度。

　　建模过程中完整还原了钣金折弯件、铝型材导轨、同步带轮、主轴夹座、紧固螺丝等全部零部件的装配关系，运动部件的行程间隙、安装干涉位置均经过校验，可直接用于同类桌面数控雕刻设备的结构参考、改装优化与样机制作。
