带压杆微型微动限位触发开关

　　这类带外置压杆的微型微动开关，在小型自动化设备、桌面数控机构、3D打印运动平台以及各类轻工装配工位里使用频率极高，核心作用是把机械运动的硬限位位置、工件到位状态、门盖闭合状态转化为通断电信号，给控制系统提供位置判定依据，避免运动轴超程撞击、工件未就位就启动工序、防护门未闭合设备误运行这类工况风险。

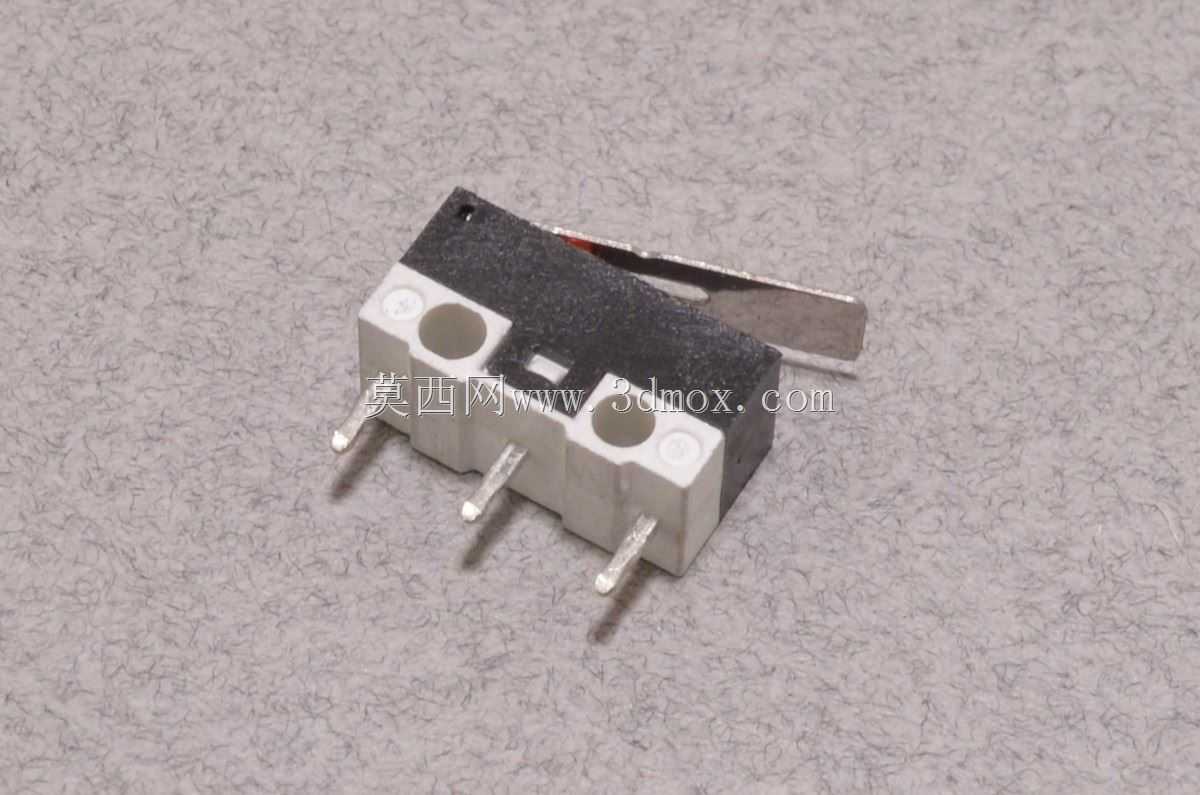

　　从结构设计逻辑来看，这款开关采用黑白分色的壳体布局，黑色上部腔体容纳内部弹性触片与动作簧片，白色基座集成两个安装定位孔与三个插装接线引脚，外置延伸的金属压杆作为触发执行件，当外部运动部件触碰压杆末端时，压杆绕支点下压内部动作钮，带动簧片快速完成触点切换，动作行程极短，触发反馈干脆，不存在半接触的虚接状态，松开压杆后内部簧片自动回弹复位，回到初始通断状态。

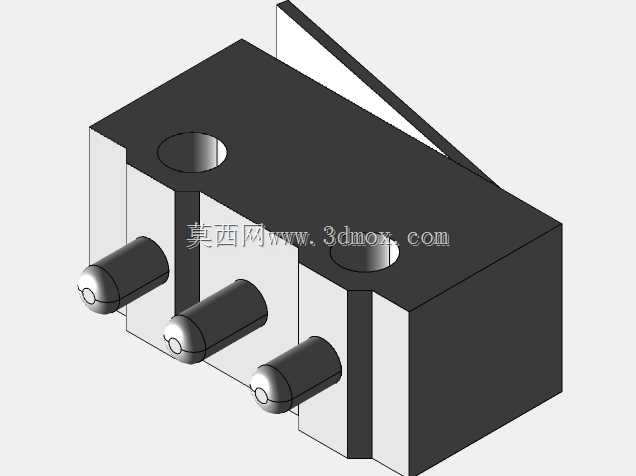

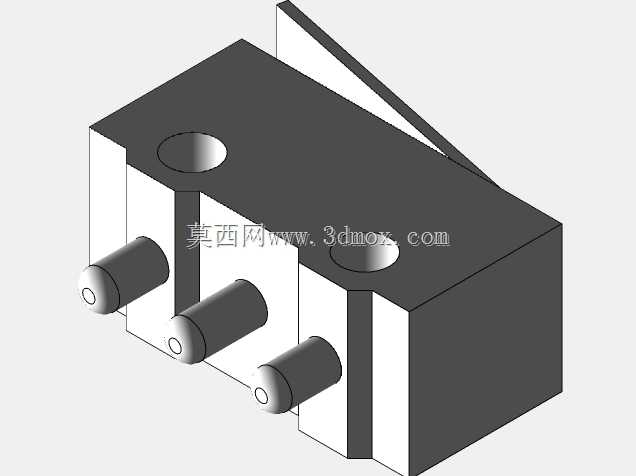

　　建模时优先还原了实际装配的全部边界尺寸：基座上的两个圆孔为标准通孔安装位，孔间距匹配市面主流微动开关的安装孔位规范，安装时可以直接用M2小螺丝穿过孔位固定在钣金支架、塑料安装座或者铝型材裁切的安装面上，不需要额外做复杂的定位工装。三个引脚沿基座底部等距排布，引脚间距符合常规接插件适配尺寸，既可以直接插焊在PCB控制板上，也可以搭配对应规格的线束接插件快速接线，适配不同的设备布线方案。外置压杆的长度、摆角范围都按照实物运动轨迹还原，压杆下压的有效行程、触发临界点位置都做了结构层面的还原，在做整机运动干涉校验时，可以直接模拟运动轴走到限位位置时撞块和压杆的接触过程，提前排查撞块行程不足、压杆被过度压弯损坏的设计问题。

　　实际选型使用时，这类开关的触发力很小，不会对轻载运动轴造成额外的运动阻力，紧凑的外形尺寸可以塞进设备内部狭窄的安装空间里，不管是作为XYZ运动轴的两端硬限位触发，还是作为料仓有无工件的检测触发、夹具开合到位的确认信号，都能稳定适配。建模过程中把开关外壳的倒角、引脚的折弯形态、压杆的薄壁金属厚度都做了写实还原，导入整机装配体后不会出现和周边布线、安装支架的干涉误判，结构工程师在做设备布局时可以直接调用，快速完成限位检测点位的结构设计。
