带滚轮短摆杆小型微动限位开关

　　滚轮式微动限位开关常见于自动化产线、工装夹具、包装设备、3D打印机、小型CNC机构以及机床辅助限位部位，主要承担位置到达、机构回零、门盖闭合、行程末端保护等信号反馈任务。与普通直柄微动开关相比，短摆杆端部增加红色滚轮后，运动件接触过程由滑动摩擦转为滚动接触，触发时阻力更小，摆杆表面磨损也更均匀，适合滑块、拖板、门体、夹具压板等部件反复掠过的工况。

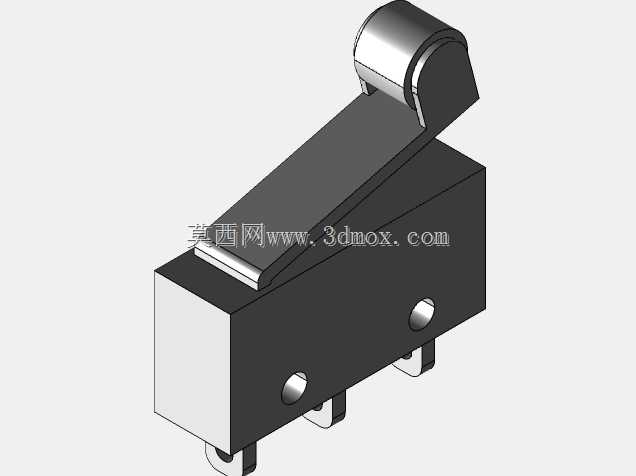

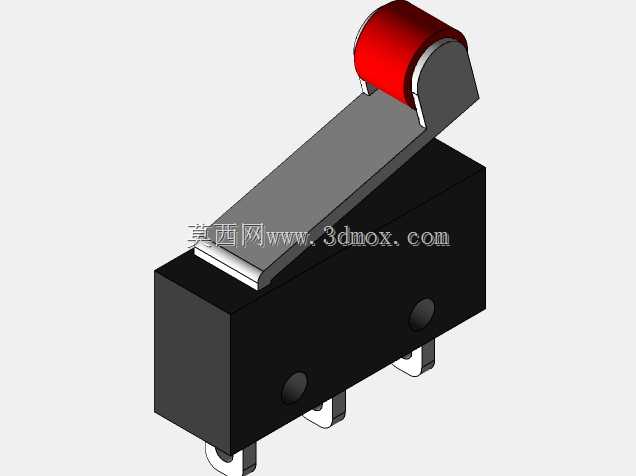

　　该模型按小型微动开关的实际装配关系进行三维表达，黑色主体为开关壳体，内部容纳动触点、静触点、弹簧和切换机构；底部伸出三个接线端子，可对应常开、常闭和公共端，便于控制回路根据安全联锁或位置检测需求选择接线方式。壳体侧面的圆孔和下部插脚边界在建模中均有体现，结构工程师在布局电控安装板时，可据此校核端子插拔空间、焊线弯曲半径以及周边绝缘距离。

　　摆杆部分采用金属薄片与滚轮组合结构。金属杠杆从壳体顶部伸出，在较小角位移下即可推动内部触点快速切换；滚轮通过端部金属支架固定，轴线与摆杆摆动方向保持明确几何关系。现场使用时，运动机构不一定需要精确停在某一点，只要推动滚轮越过触发行程，开关即可完成信号翻转。这种结构对安装偏差有一定容忍度，在多工位往复机构中能降低调试难度。

　　安装边界方面，此类微型开关通常依靠底部插脚插入PCB孔位或焊接在控制板上，也可通过壳体附近预留孔位、支架或压片固定到钣金面。建模时需要重点控制壳体宽度、高度、端子间距、摆杆抬起高度和滚轮外径，因为这些尺寸直接影响触发位置。若滚轮中心过高，运动件可能压不到摆杆；若过低，则会造成过压，长期使用后杠杆容易产生塑性变形或内部弹簧疲劳。

　　从设计思路看，该结构把机械位移转换为电信号的过程压缩在很小的壳体内：外部滚轮承受接触，摆杆放大位移，内部弹簧机构实现触点速动，端子完成电路连接。三维设计中保留滚轮、杠杆、壳体、端子等主要外形和装配关系，能够用于设备干涉检查、限位支架设计、维护空间评估以及电气元件布局。选型时还应结合实际负载电流、防护等级、操作频率和环境温度确认具体产品参数，模型则更适合作为机构布置和结构验证的数字样件。
