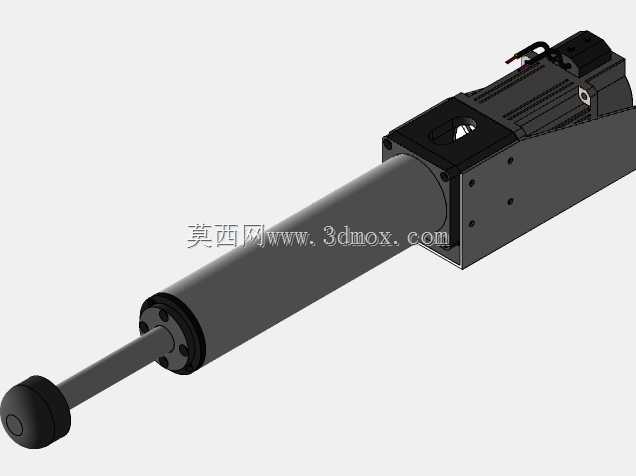

碳纤维轻量化伺服直线推杆执行机构

　　这套碳纤维直线执行机构面向需要长行程、低运动惯量与较高推拉力的自动化工位，常见于桁架式上下料辅助推送、工装夹具的压紧与让位、检测台架的探针进给、包装线挡料与顶升，以及移动式设备中对自重较敏感的伸缩支撑环节。与传统液压缸相比，它不需要泵站、油路和密封维护；与普通气缸相比，其停止位置、速度和推力更容易通过伺服系统闭环控制，适合多位置停位和节拍可调节的生产线。

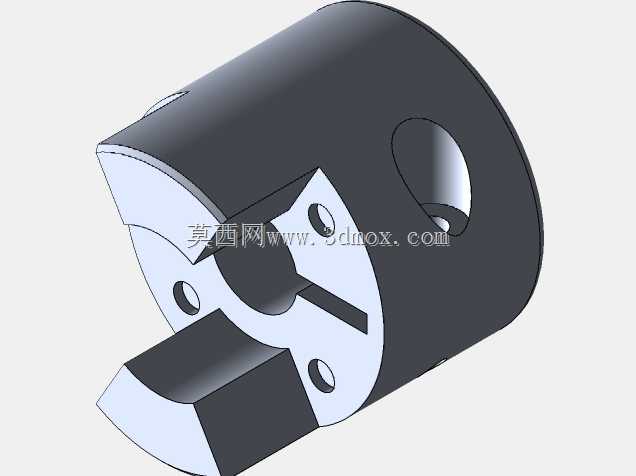

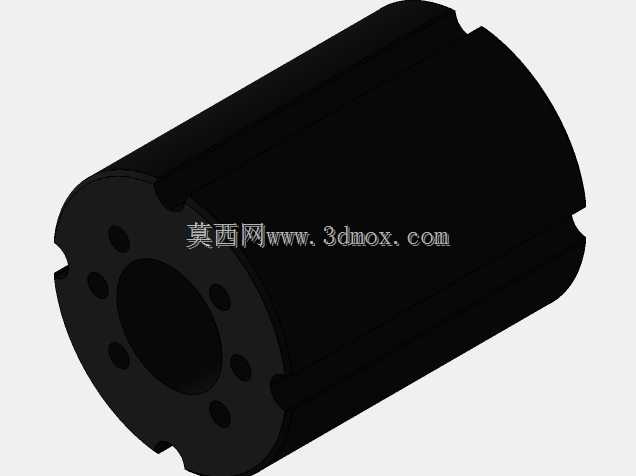

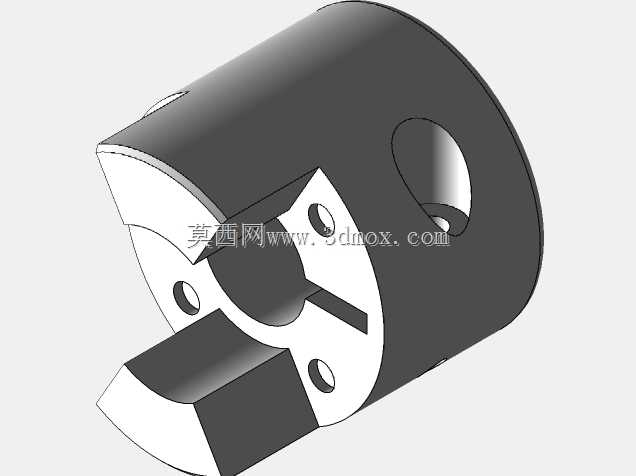

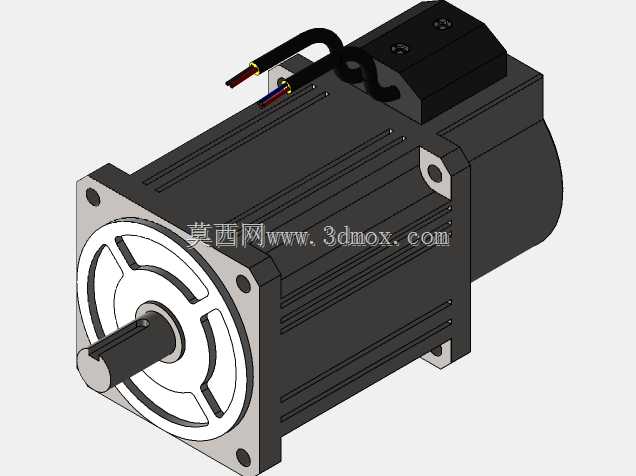

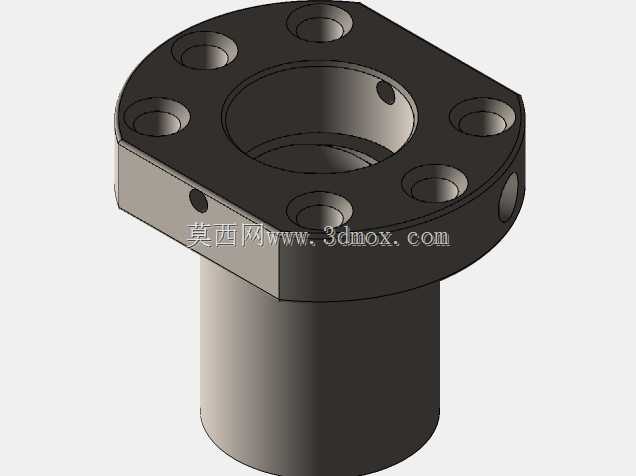

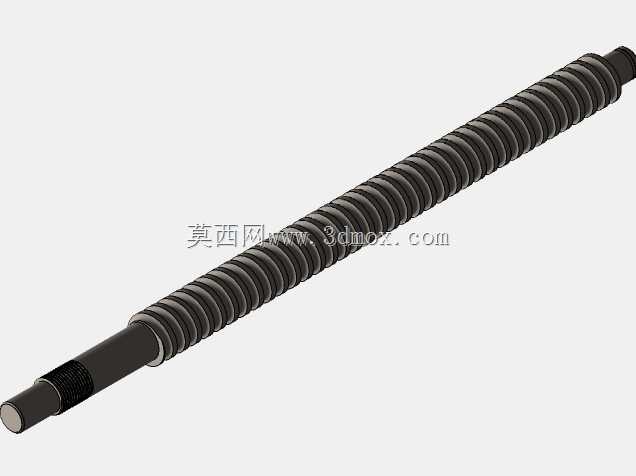

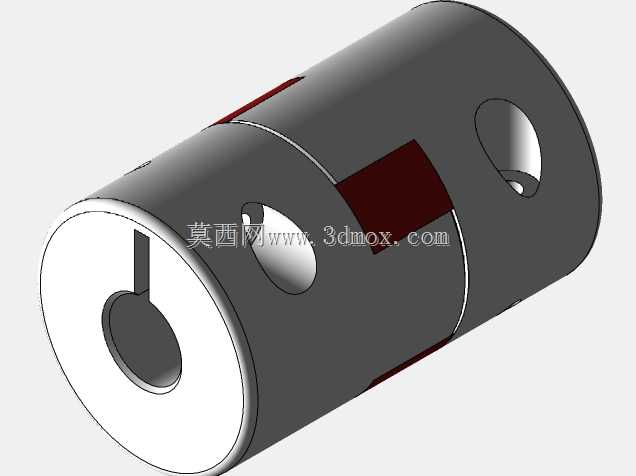

　　结构上，驱动端集成伺服电机与传动转换单元，将电机的旋转运动经丝杠或等效传动副转化为活塞杆的往复直线运动。外部主筒采用碳纤维铺层成型思路，在保证抗弯刚度的同时降低筒身质量，这对水平悬臂安装尤其重要：执行器伸出后，自身重量会在导向处产生附加弯矩，轻量化筒体可减小安装座受力和下垂量。前端金属活塞杆配合端部球头或连接座，用于与负载铰接，能够补偿少量对中误差，避免侧向力直接传入传动件。

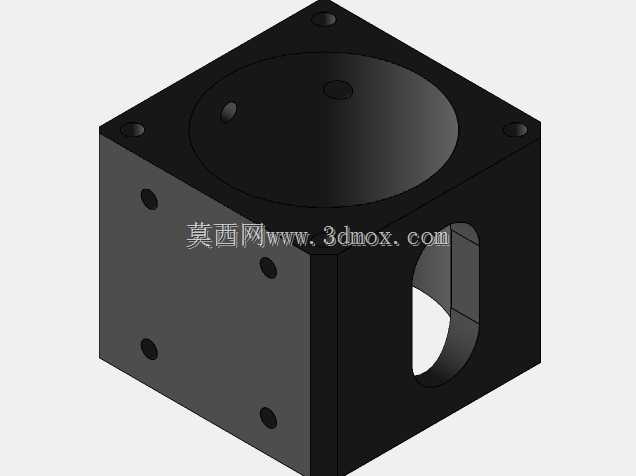

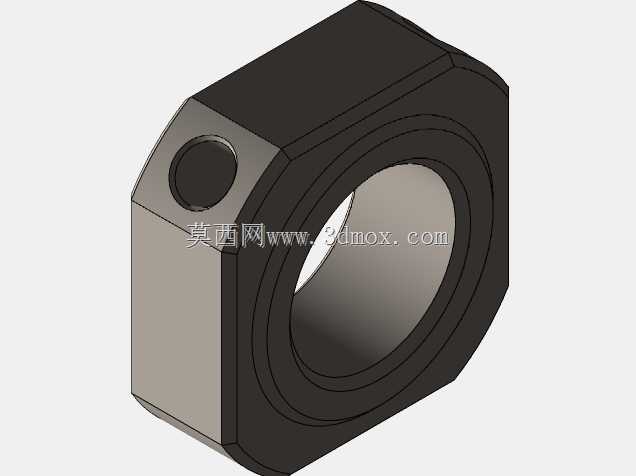

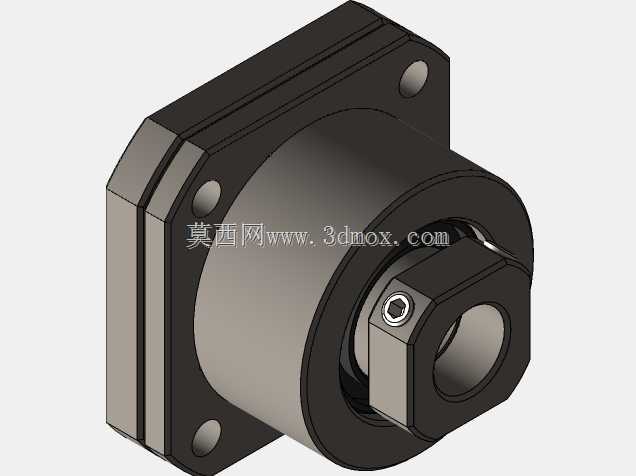

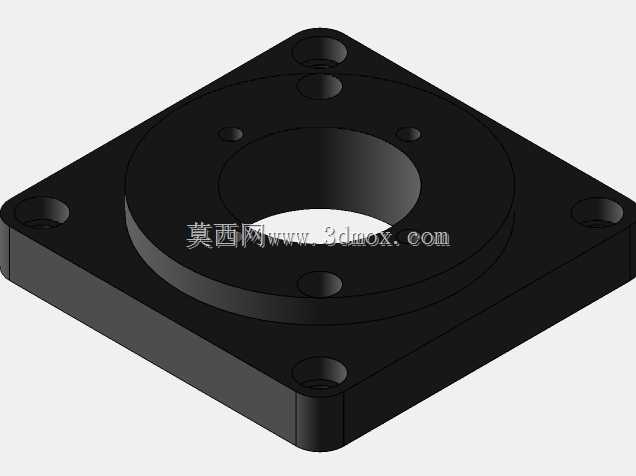

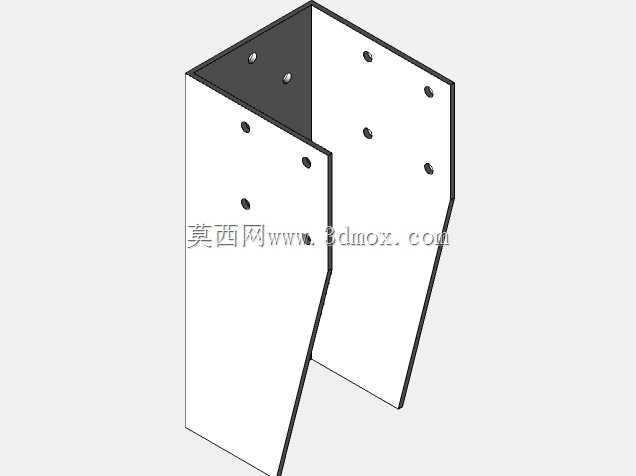

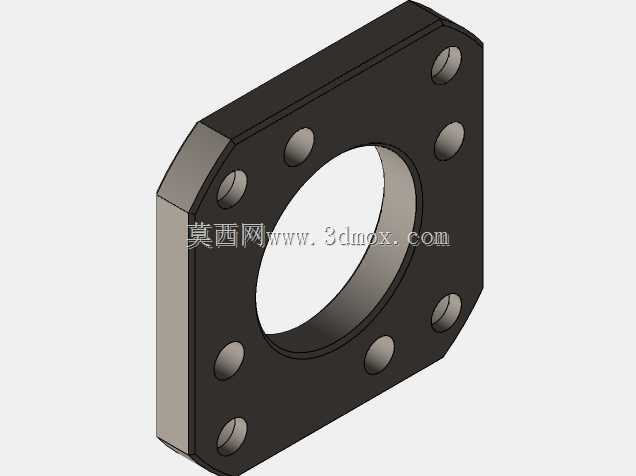

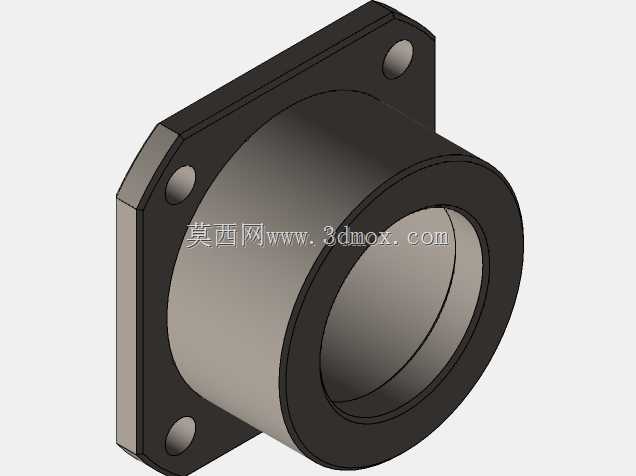

　　建模时需要重点表达三段边界：后端电机及接线区域要预留散热、插拔线缆和维护空间；中部筒体通过安装座与设备框架连接，安装面的孔位、止口和锁紧方式决定重复定位精度；前端活塞杆在全伸、全缩两个极限位置都要校核干涉，尤其要关注球头、关节轴承、连接件与周边护罩的最小间隙。若用于竖直举升，还应在选型阶段核算自锁能力、制动保持和失电后的安全下落风险；若用于水平推送，则应把负载导向交给外部导轨，执行器主要承担轴向力，避免把推杆当作承受径向载荷的导向杆使用。

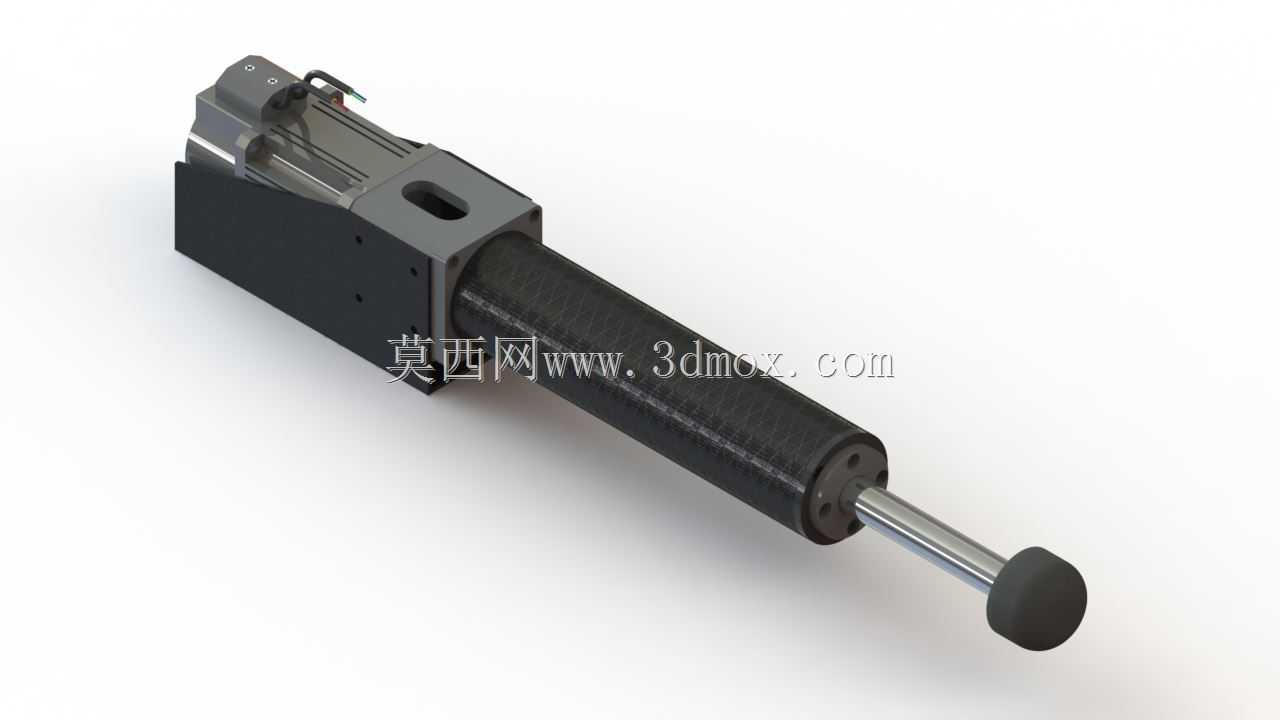

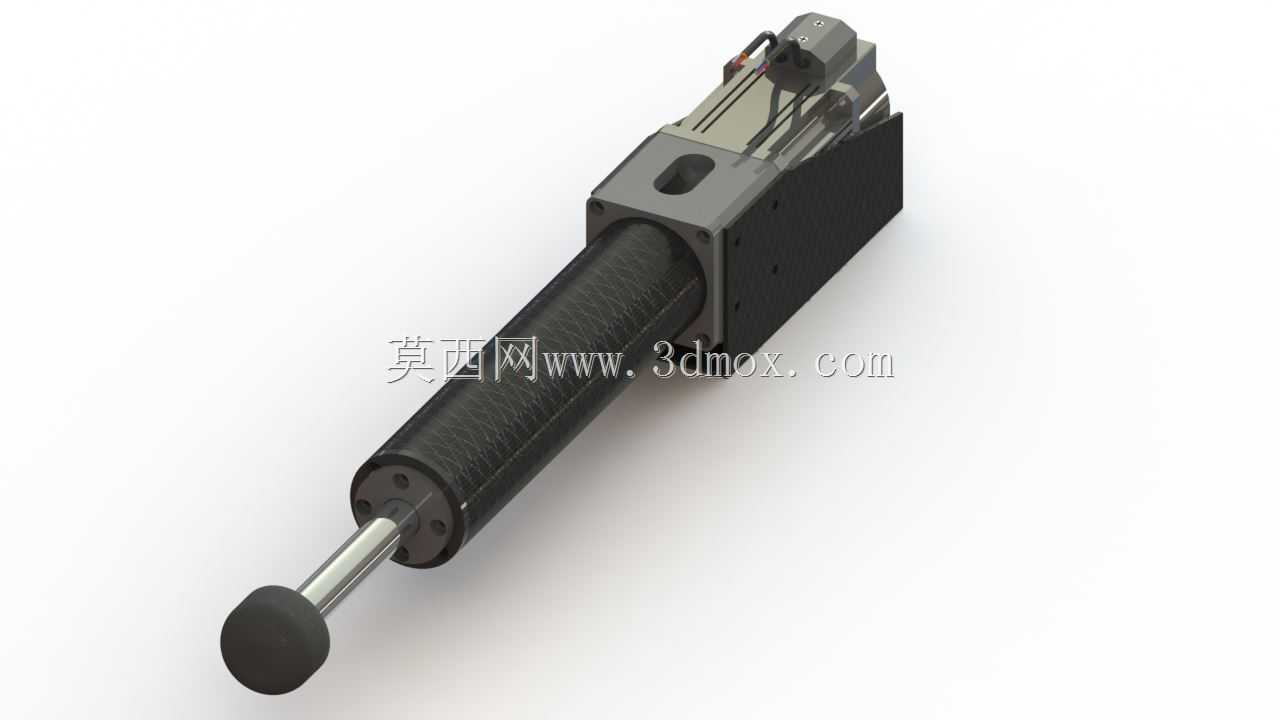

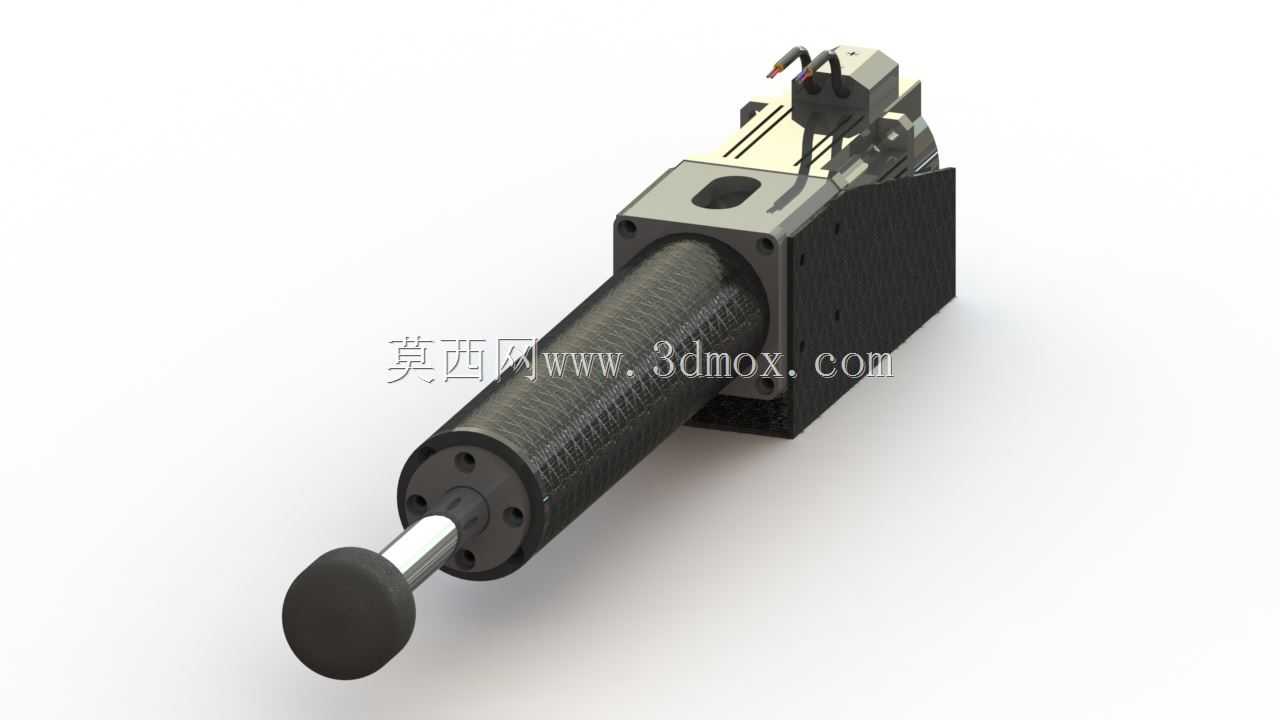

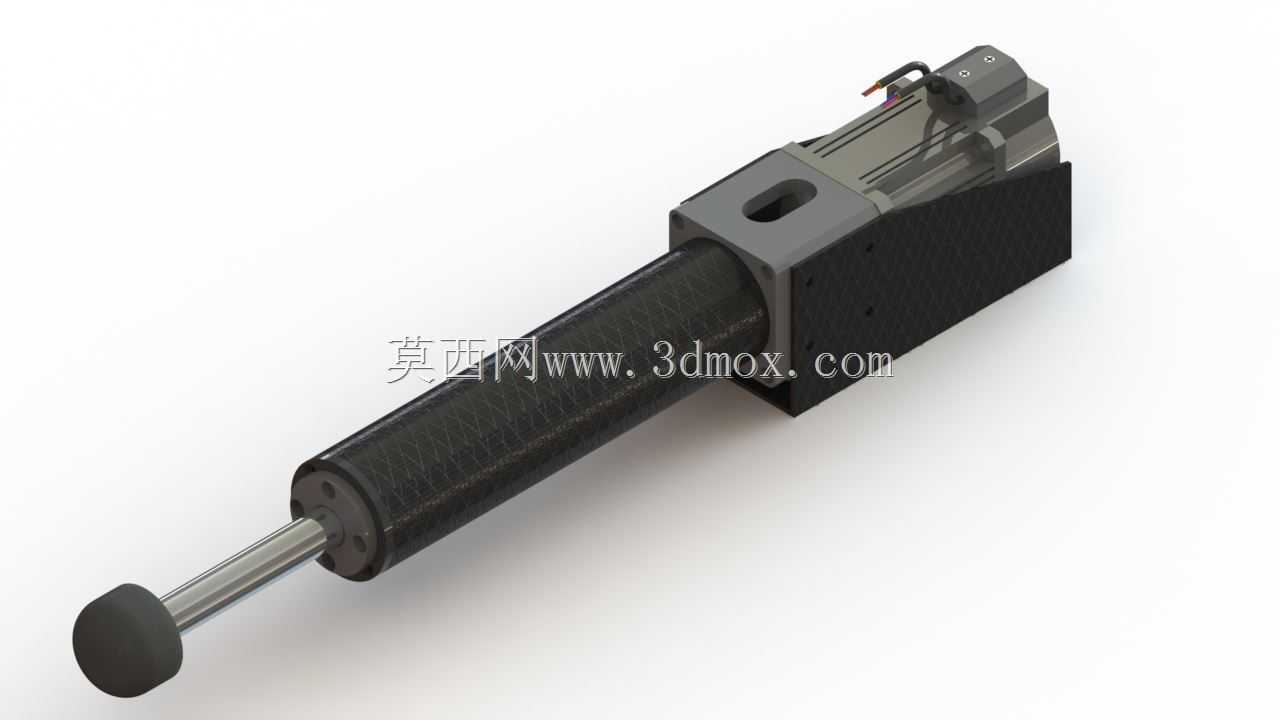

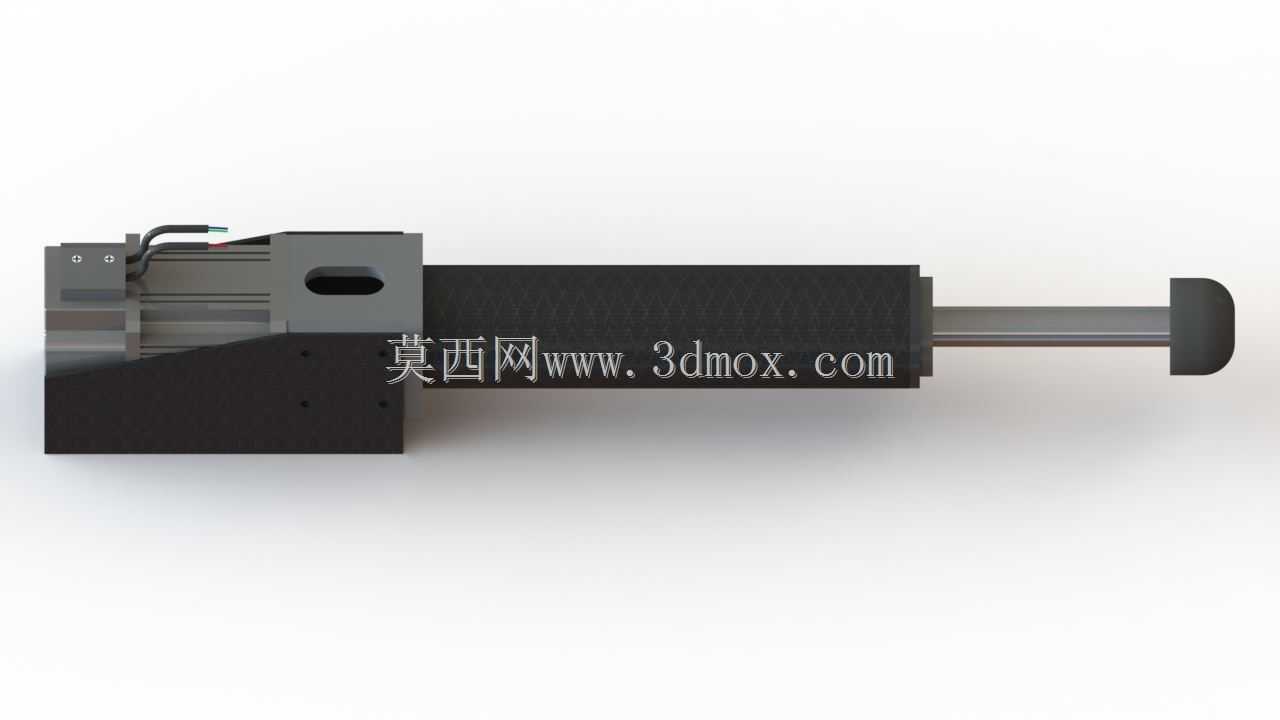

　　外形设计上，电机侧壳体、黑色碳纤维筒身与镀铬活塞杆形成明确的功能分区，既便于装配识别，也利于在三维布局中快速判断运动方向。工程应用中，可将该机构作为标准直线驱动模块，在设备方案阶段直接放入工位布局，校核行程、缩回长度、伸出包络、安装高度和电机转向，再根据负载曲线确定导程、减速比与伺服功率，从而减少后期反复改孔位、换支架和重新走线的工作量。
