MQ5可燃气体探测报警装置结构

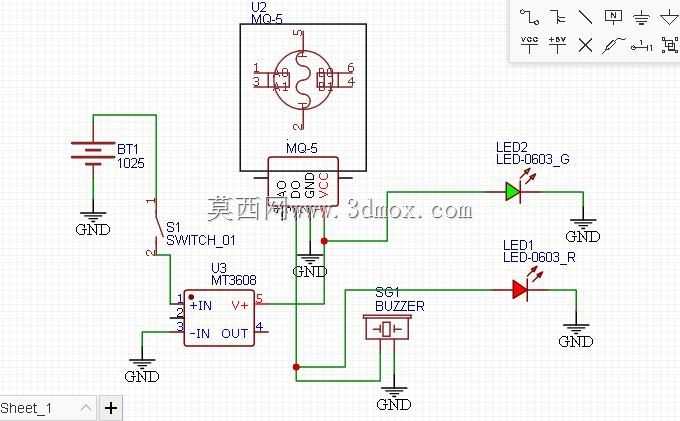

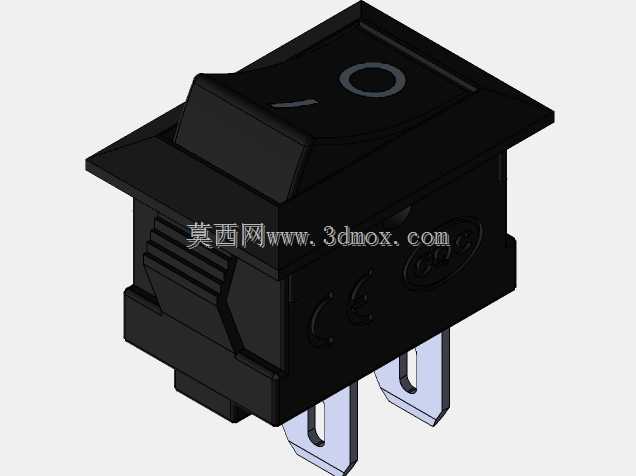

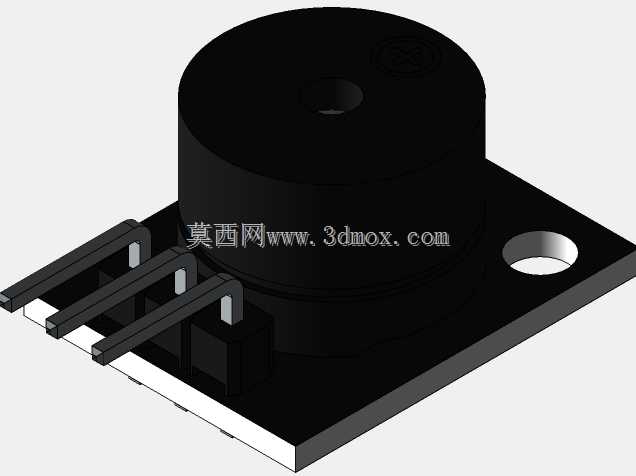

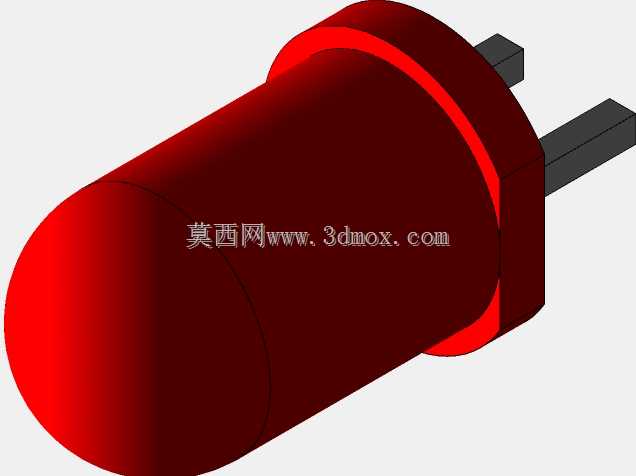

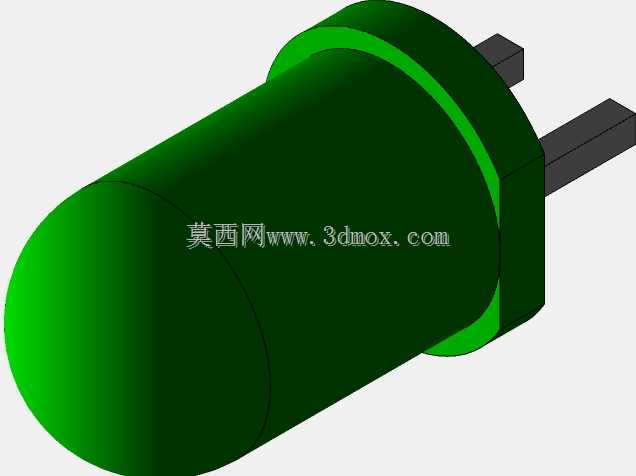

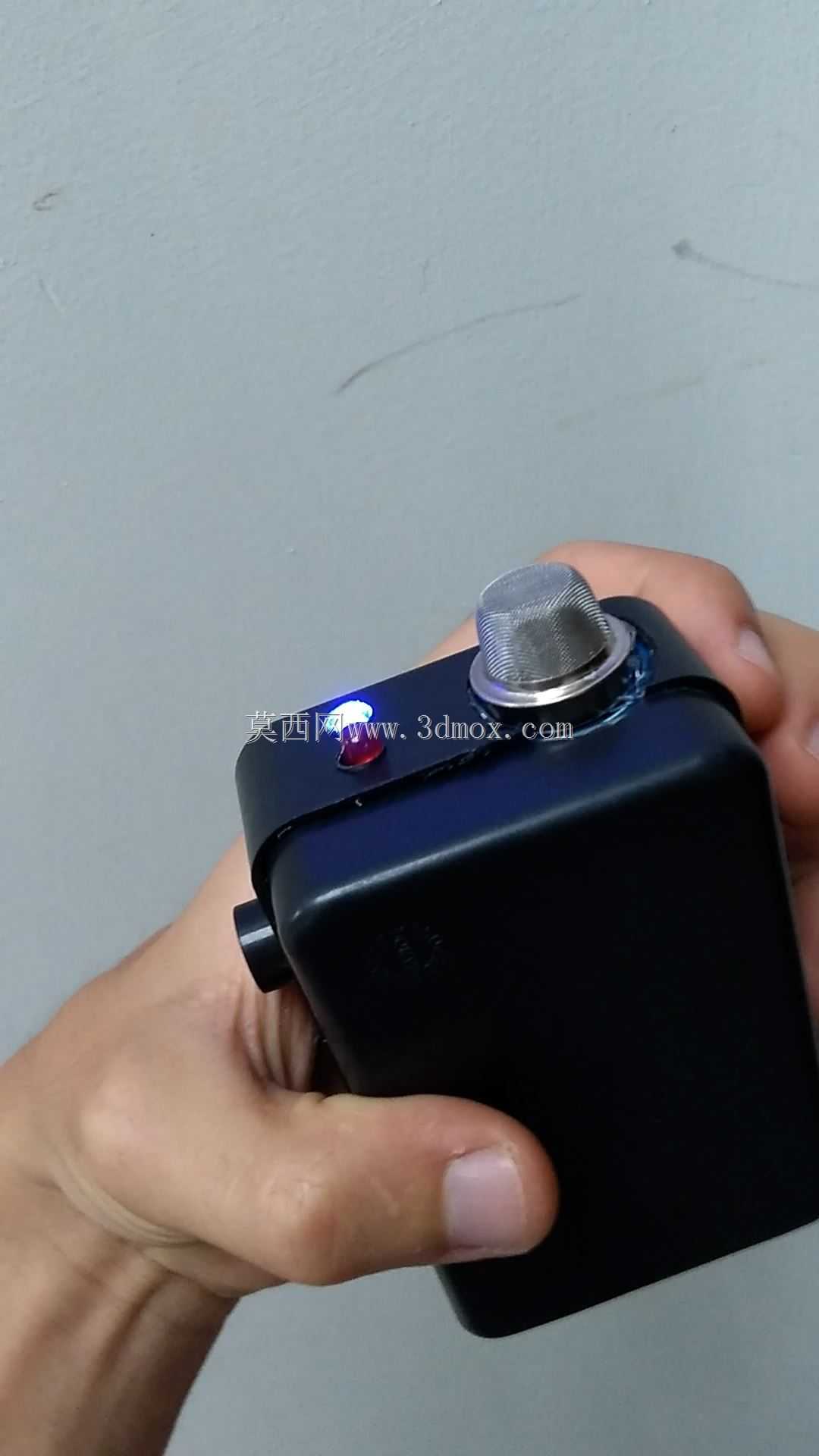

　　这套三维结构围绕小型可燃气体探测报警终端展开，核心检测元件采用MQ5气敏传感器，适用于厨房燃气泄漏监测、地下管廊巡检点位、工业车间可燃气体浓度预警以及实验室通风不良区域的固定式或便携值守场景。装置顶部布置蜂鸣器发声腔体与红绿状态指示灯，蜂鸣器开孔方向朝上，可在报警状态下向周围空间扩散声压；红绿按键分别承担电源确认、报警复位或测试功能，操作者无需打开壳体即可完成日常点检。

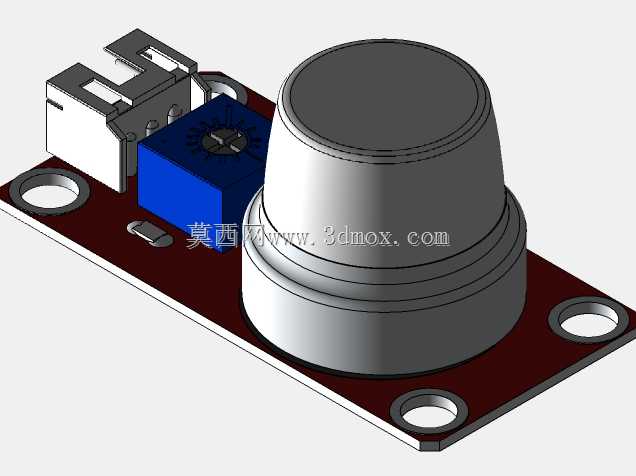

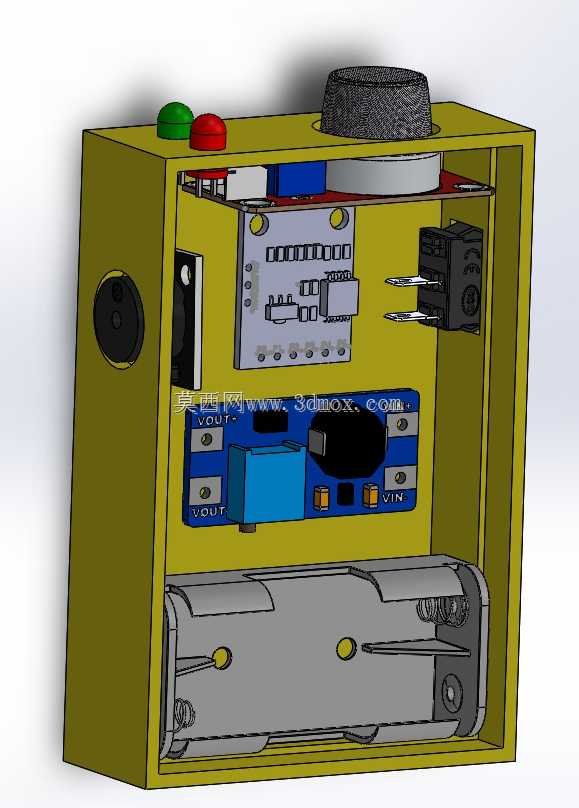

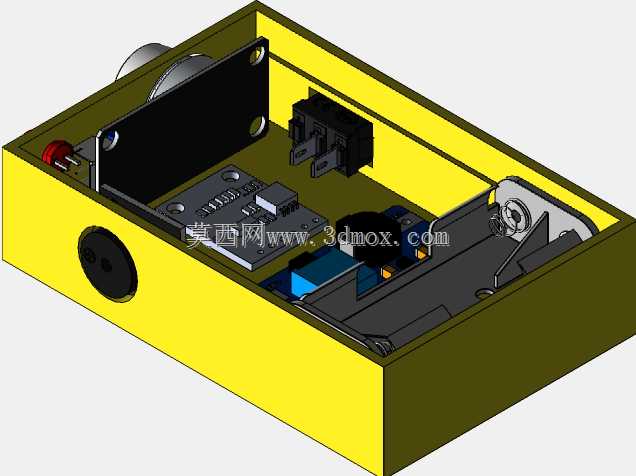

　　外壳采用折弯钣金盒体思路，前侧预留维护开口，内部按竖向分层组织元件：上层放置气敏传感器及信号调理板，中层布置控制电路板与继电器类执行元件，下层设置电池仓。这样的排布并非单纯追求外观整齐，而是兼顾气路、电路和维护边界。气敏元件靠近上部，能够更快接触上升或扩散的可燃气体；控制板位于中部，便于与指示灯、蜂鸣器、按键和输出端子连线；电池仓置于底部，可降低整机重心，并在更换电池时避免触碰敏感电子元件。

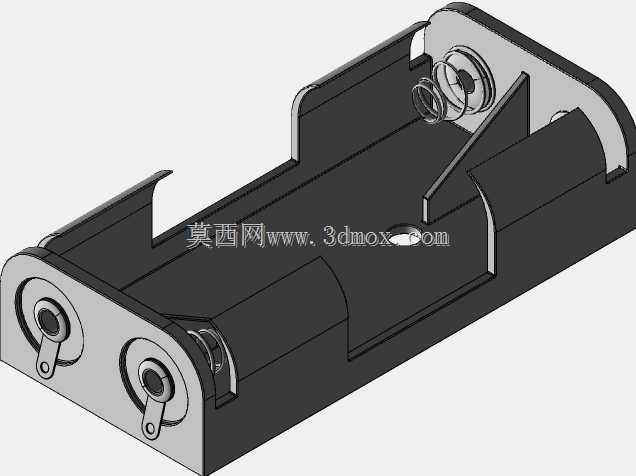

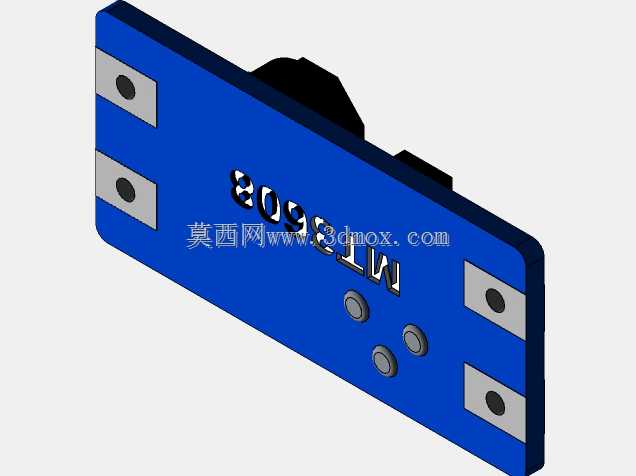

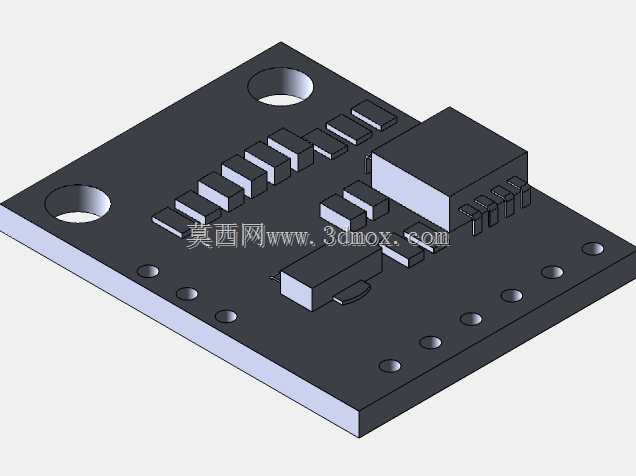

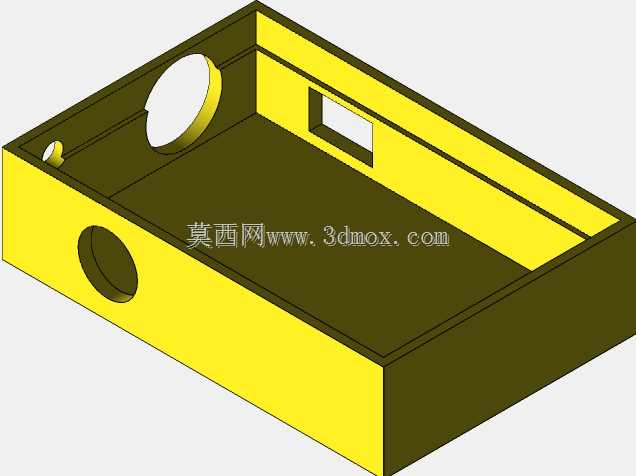

　　从结构设计角度看，盒体侧壁设置圆形声孔或接口孔，内部电路板通过螺柱与壳体定位，板间保留走线间隙。继电器模块与主控板相邻布置，适合在浓度超阈值时驱动外接排风、切断阀或声光报警回路。蓝色电源板上可见输入、输出标识区域，稳压、接线和开关位置集中，便于线束沿壳体侧边整理。电池仓采用弹性触点与仓盖约束结构，仓内金属片承担电极接触和电池限位作用，拆装路径沿长度方向完成，适合便携式产品的快速维护。

　　建模时需要重点控制外壳内宽、板卡固定孔位、电池直径与长度、蜂鸣器高度以及按钮突出量之间的干涉关系。顶部元件高度决定上盖内表面的避让深度；侧壁开孔需与蜂鸣器或旋钮轴线重合；前后开口边界要保证电路板能够整体装入，而不是在装配阶段被迫倾斜卡入。若用于固定安装，背部还应预留挂孔或支架连接面；若作为手持巡检设备，则需在边角增加圆角防护，并控制整机重量分布。

　　该结构把气体检测、信号处理、声光提示、继电器输出和电池供电集成在同一紧凑箱体内，适合作为民用燃气报警、工业点位监测和教学验证设备的结构参考。三维表达中完整呈现了盒体、电路板、传感器、蜂鸣器、按键、电池仓及连接件的相对位置，可用于检查装配顺序、线束走向、开孔方向和维护空间，也能为后续改型为壁挂式、磁吸式或联动控制式探测器提供基础。
