龙门式数控雕刻切割一体机结构

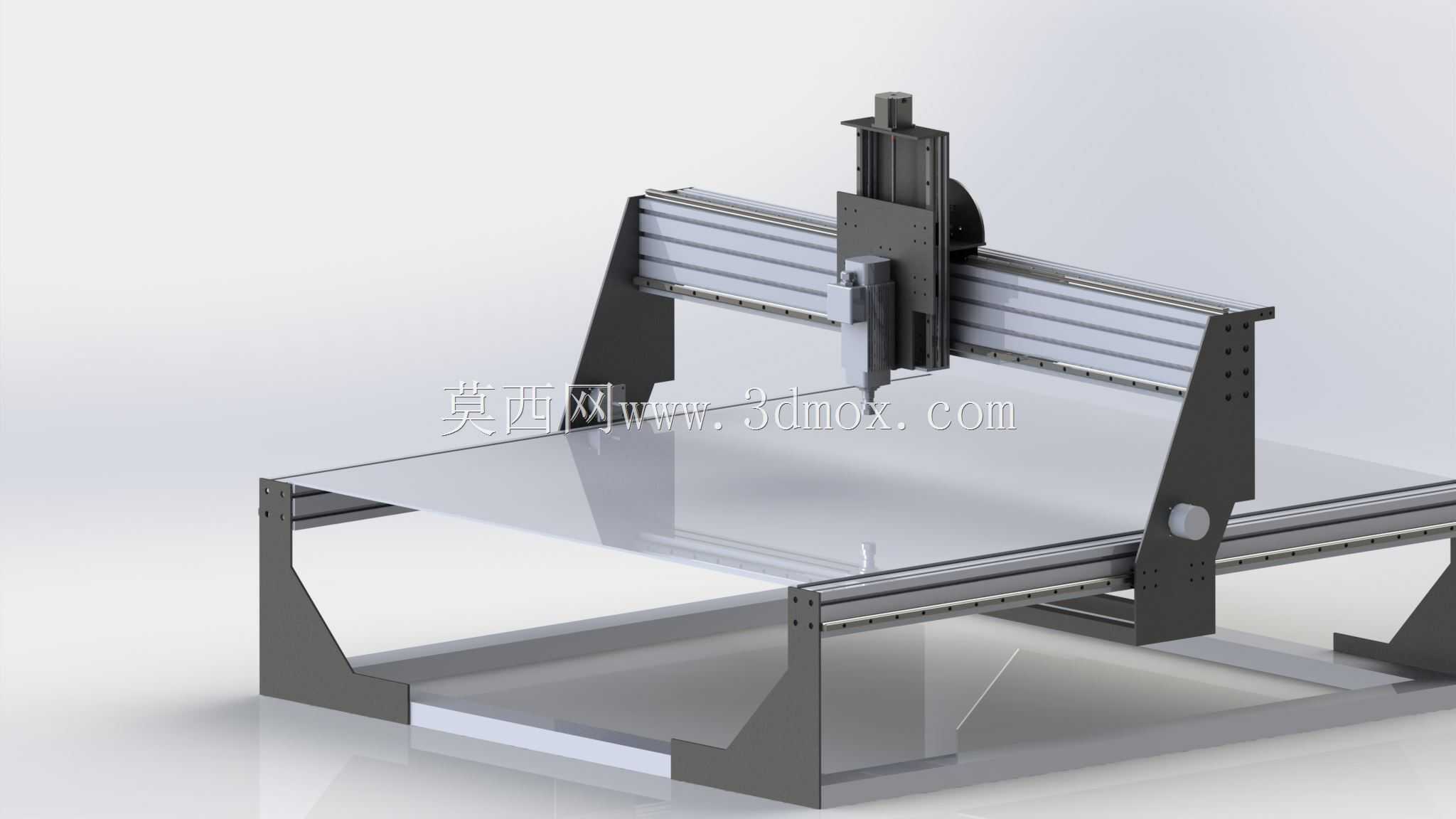

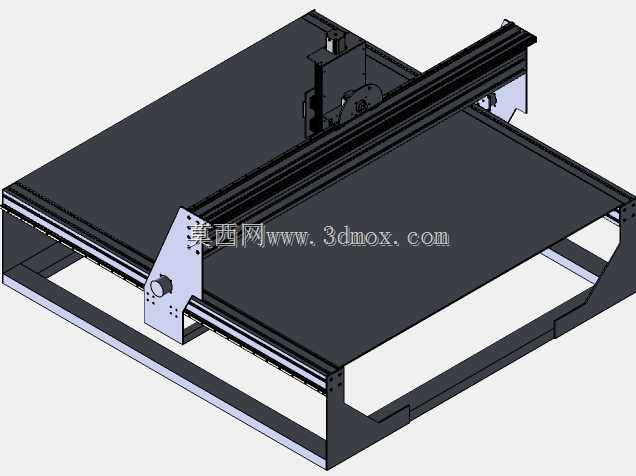

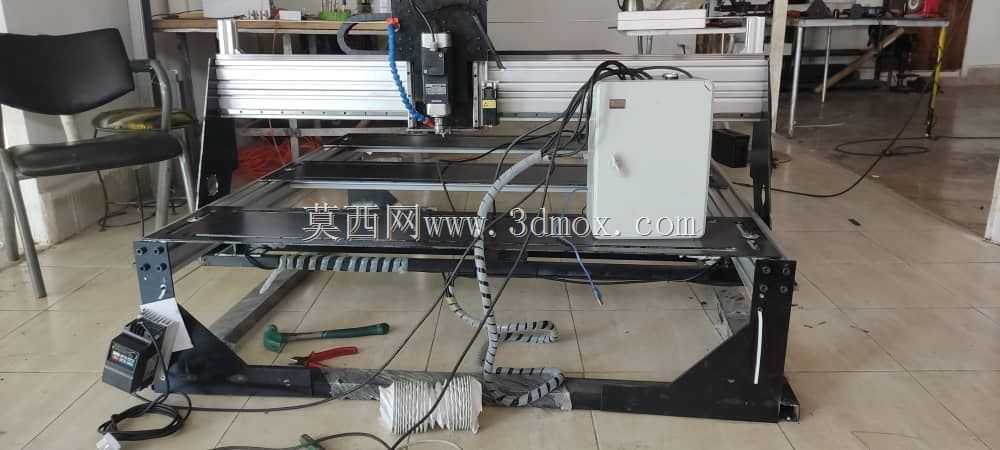

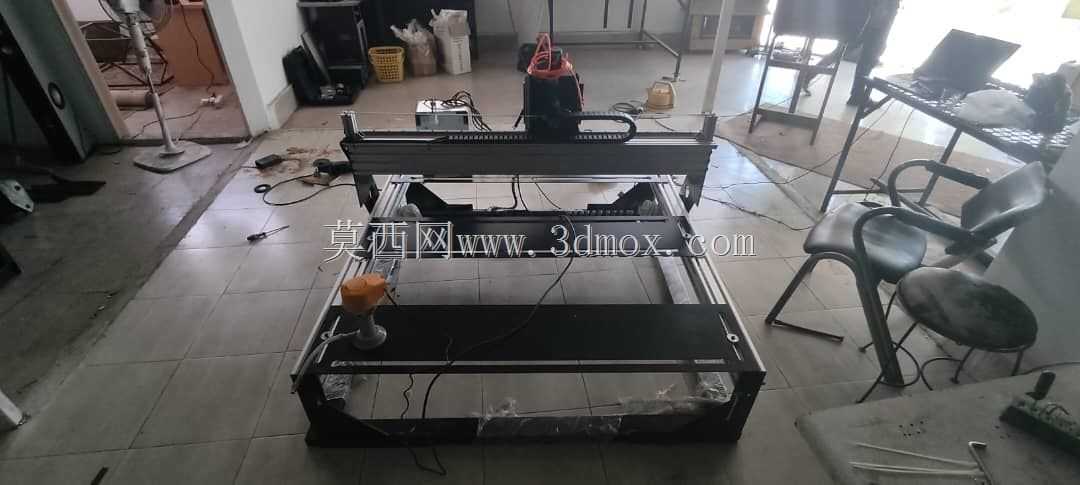

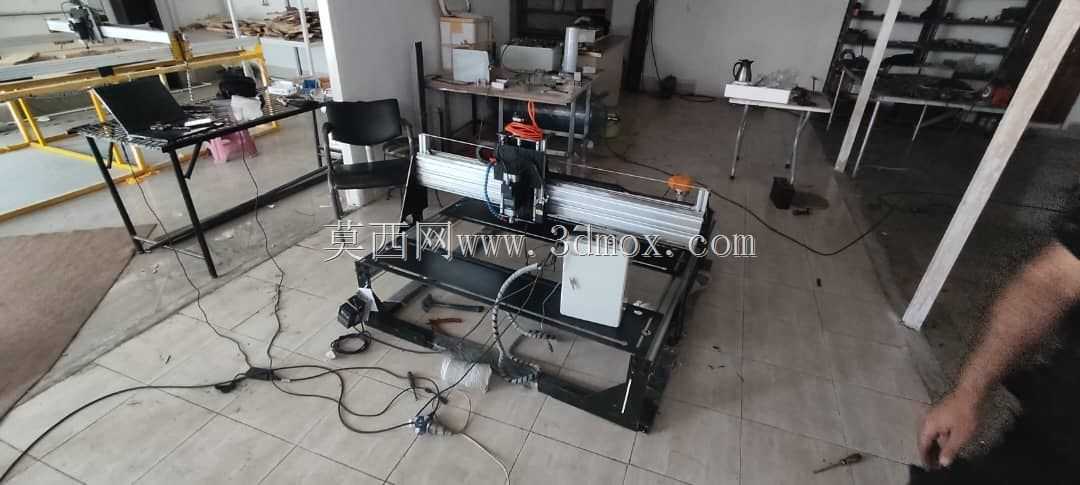

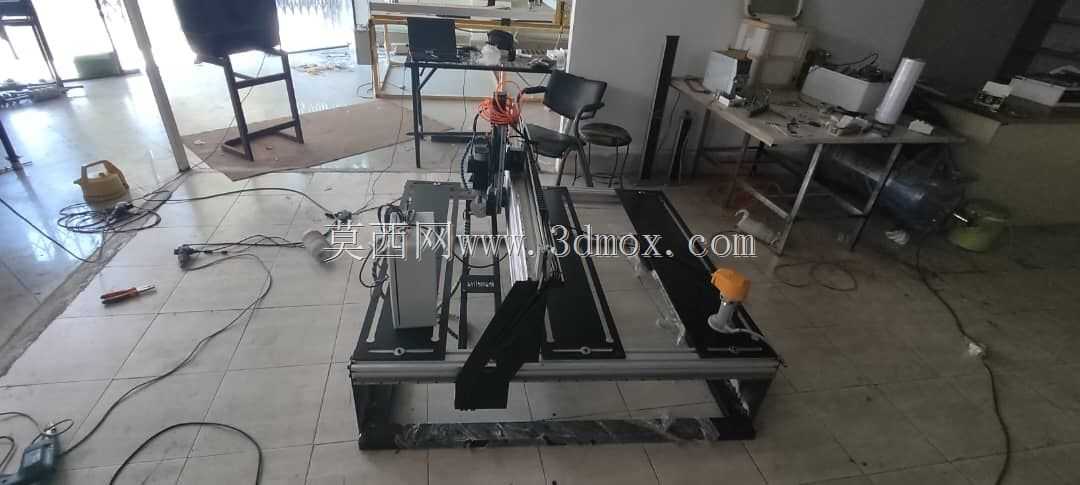

　　这套龙门式数控加工设备主要面向中小型板材的铣削雕刻与激光加工作业，常见于木工开料、广告标识制作、亚克力裁切、软金属薄板刻型以及教学实训场景。整机采用台式龙门布局，底部为矩形焊接床身，两侧纵向导轨沿床身长度方向布置，横梁跨接在两侧滑座之上，Z轴加工头沿横梁横向移动，同时由垂直滑台完成刀具或激光头的升降进给，三轴联动即可覆盖整个工作台面的加工区域。

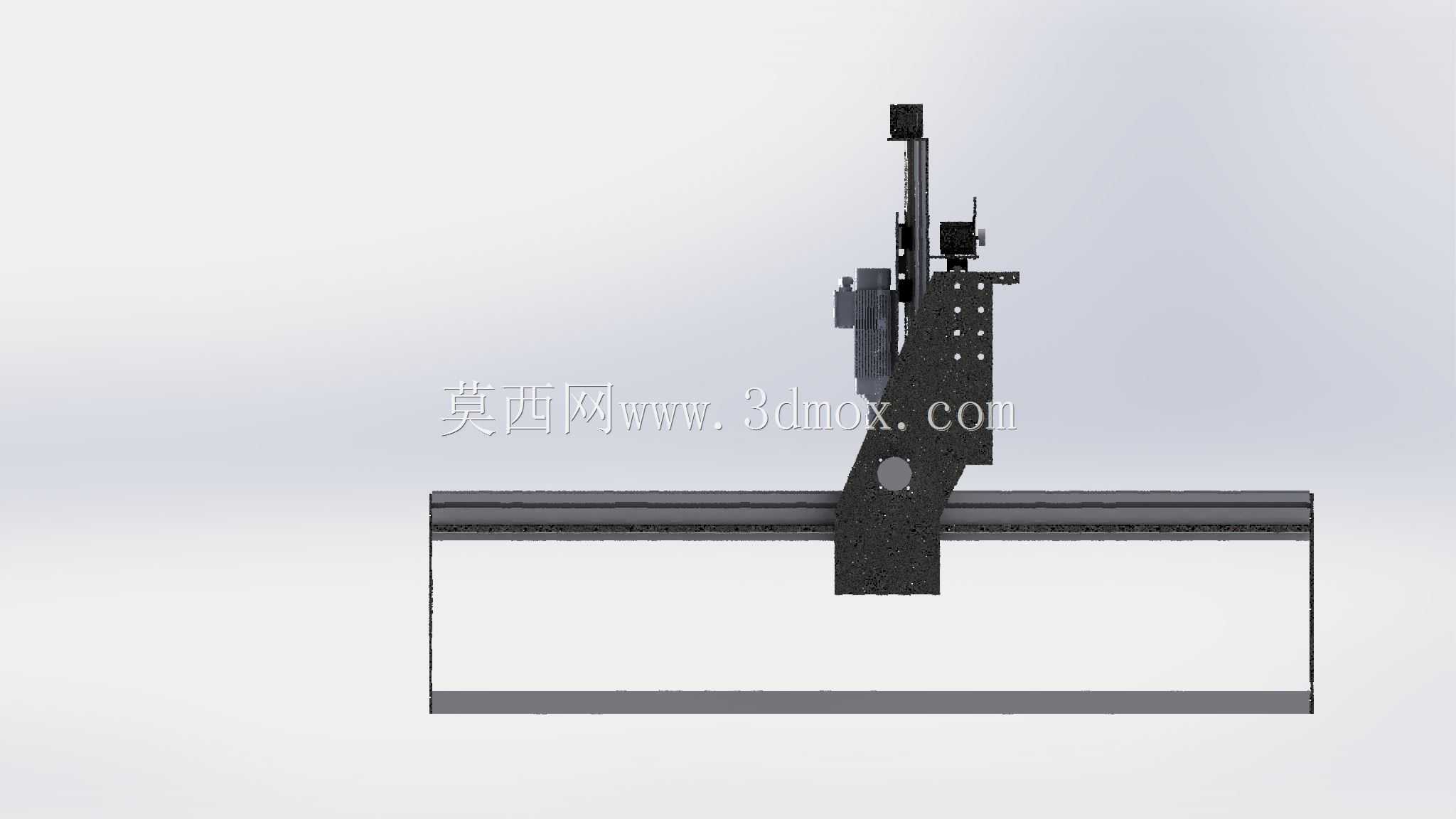

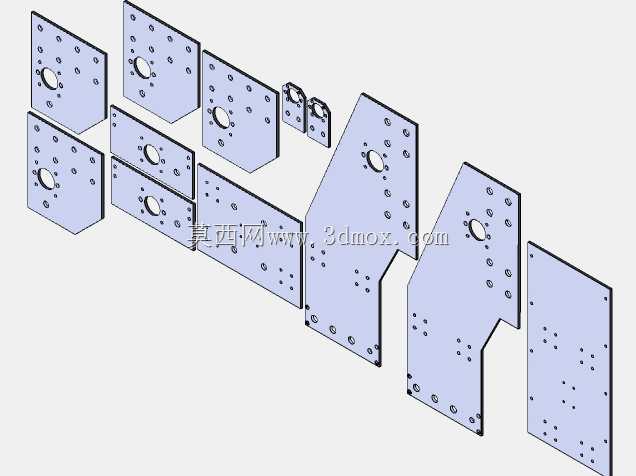

　　从结构设计思路来看，床身承担工件承重与整机基准定位，采用箱型焊接框架配合台面支撑，能够抑制切削振动；两侧立板与纵向滑座形成稳定的龙门支撑，横梁选用铝型材与加强件组合，在保证刚性的同时控制运动部件重量。纵向、横向均配置直线导轨与同步带或丝杠传动，配合步进电机实现定距进给；Z轴模块保留独立安装接口，可根据工艺需求换装高速电主轴用于铣削、钻孔、浮雕加工，也可更换激光模组完成非金属材料的切割与打标。

　　设备的实际用途集中在平面板材加工：木工场景中可完成密度板、实木板的开槽、雕花与轮廓切割；广告行业可处理亚克力、PVC、双色板的刻字和裁切；轻工试制中也能对铝塑板、软铝件进行轻载铣削。龙门跨距决定最大加工宽度，床身长度决定有效进料行程，Z轴净空高度则限制工件厚度与夹具占用空间，布局时需要在工作台四周预留操作、上下料及维护通道，后侧还要考虑电控箱、走线拖链和吸尘或排烟附件的安装边界。

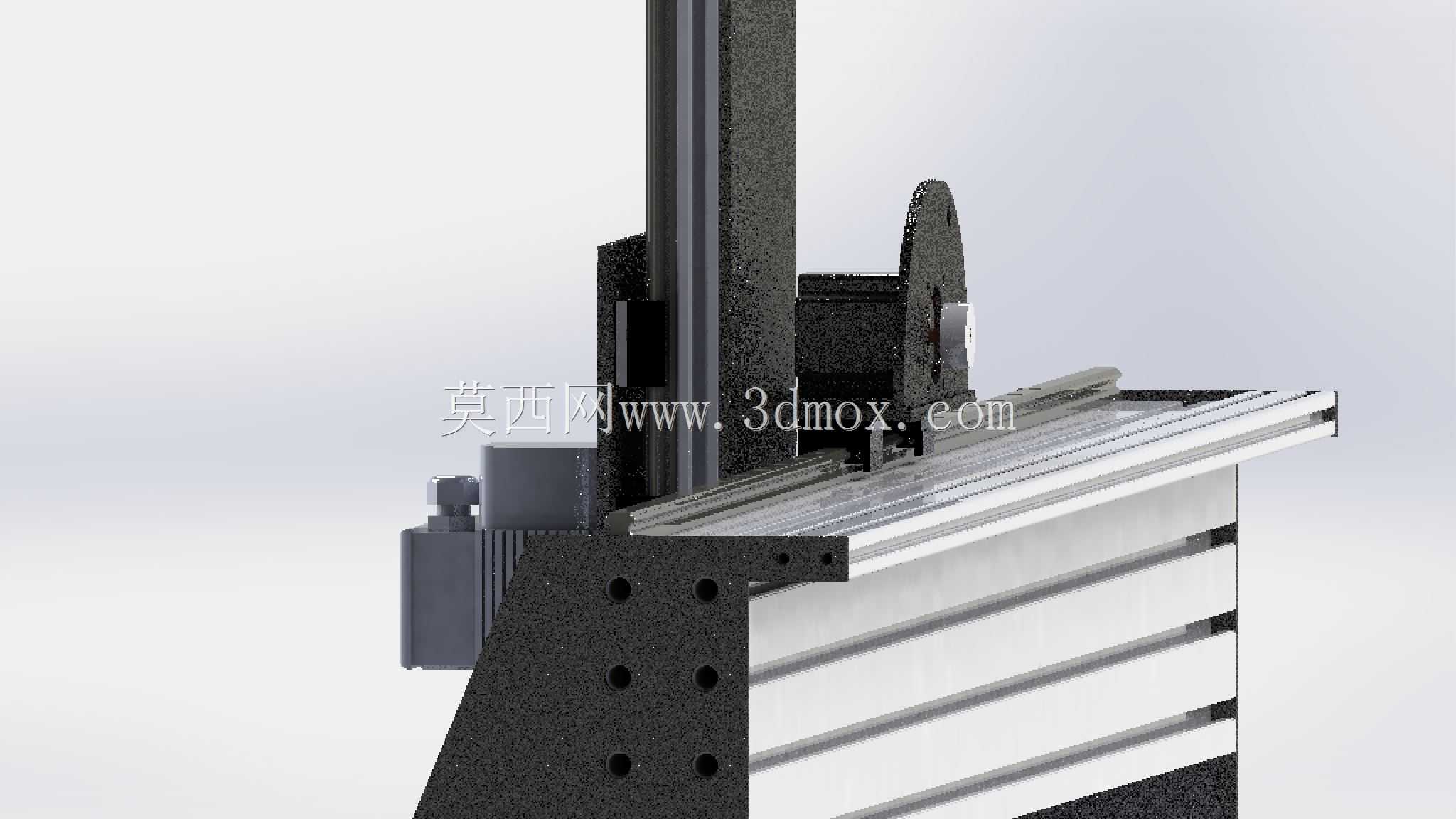

　　建模过程中需重点还原导轨平行度、横梁连接关系、滑座配合位置以及主轴夹座的装配逻辑。运动包络检查不能只看刀具尖端，应把拖链弯曲半径、电机外伸尺寸、激光头散热体积和吸尘罩轮廓一并纳入干涉校核。台面通常设置压板或真空吸附区域，工件定位基准靠近床身前侧，便于操作人员装夹与对刀。整体结构兼顾铣削与激光两种工艺切换，机架刚性满足轻切削要求，运动行程开阔，适合作为非标数控设备方案设计、龙门机构教学演示以及加工工位布局参考。
