小型桌面PCB线路板数控铣削雕刻机

　　这套小型数控铣削设备主要面向实验室、电子打样间和小批量线路板试制场景，用于在覆铜板上完成PCB轮廓切割、隔离槽铣削、钻孔以及薄型非金属件的轻量雕刻加工。整机采用龙门式运动布局，X、Y、Z三轴均依托直线导向构件传递运动，机架主体由工业铝型材拼装而成，既保证了基础刚性，也便于后期维护、拆装和行程扩展。

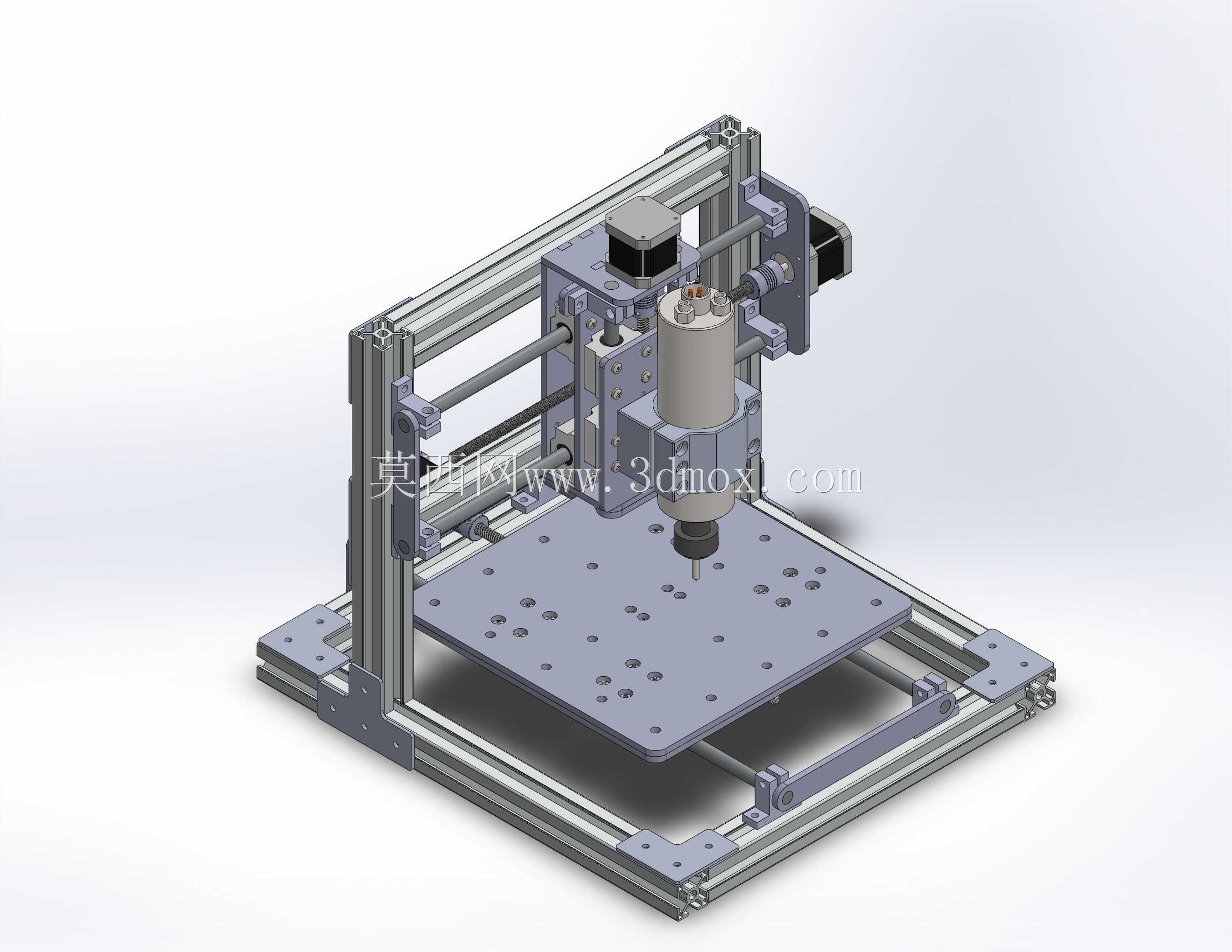

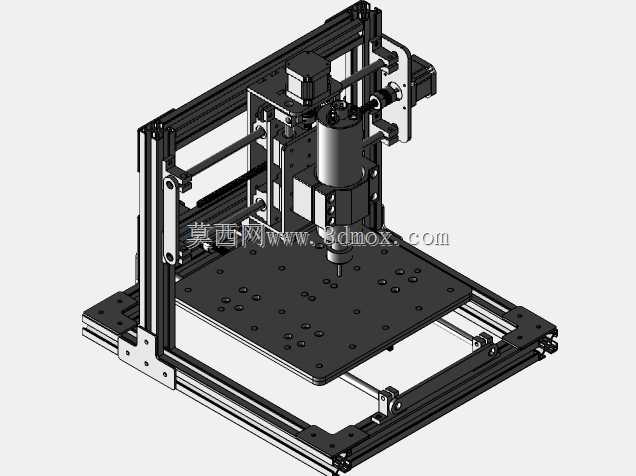

　　从结构思路上看，设备没有追求大型加工中心的厚重铸件方案，而是围绕桌面使用边界进行轻量化设计。底部框架承担Y向导向和工作台支撑，工作台面开设密集阵列孔，可通过压板、螺钉或专用夹具固定不同尺寸的覆铜板；两侧立柱与横梁构成龙门框架，Z轴滑座搭载高速主轴，主轴下端装夹铣刀，沿Z向完成进刀和抬刀。X轴驱动横梁上的滑座横向移动，Y轴带动工作台纵向进给，三轴配合即可实现二维轮廓和有限深度三维刀路。

　　主轴选用500W级高速动力单元，适合小直径PCB铣刀和钻头在较高转速下工作。加工线路板时，切削力相对较小，但对主轴跳动、进给平稳性和机架共振控制较敏感，因此模型中在滑座连接、电机安装和型材角部位置均设置了较明确的紧固结构。步进电机通过传动组件连接各轴，能够满足低速大扭矩、定位可控的打样需求；线缆和拖链路径随运动部件布置，可减少反复弯折造成的干涉。

　　工作空间约为200mm×200mm×100mm，这一尺寸覆盖常见样板PCB、亚克力标牌、薄铝片和软金属小件的加工范围。设备占地接近桌面级设备，底部框架四角预留安装孔，既可放置在防静电工作台面上，也可通过螺栓固定到专用支架。安装时需要保证台面水平，Y轴导轨平行度和龙门立柱垂直度会直接影响铣边质量；Z轴主轴轴线应与工作台面保持垂直，否则钻孔易出现偏摆，深槽侧壁也会产生锥度。

　　在实际使用中，这类设备常配合CAM软件生成钻孔、铣外形和隔离走线刀路。PCB加工通常采用高转速、小切深、快进给的策略，以减少铜箔起翘和基板毛刺；对于亚克力、木材等材料，则可通过调整进给速度改善熔边和崩边。模型完整呈现了型材机架、导轨滑台、驱动电机、主轴、工作台和限位安装关系，可用于小型数控设备结构参考、桌面铣床方案论证以及自动化教学演示。
