五缸径向星形活塞发动机结构设计

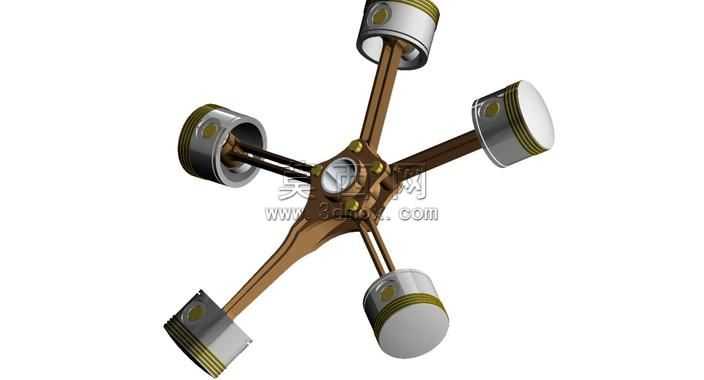

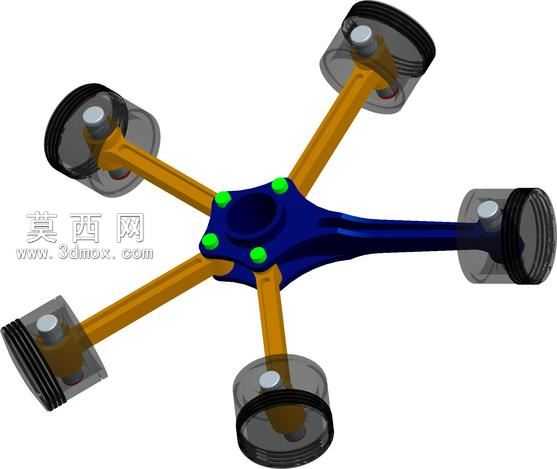

本作品为五缸径向布置的星形活塞发动机三维结构模型，整体采用中心曲轴辐射式布局，五个活塞组件沿曲轴中心呈等角度圆周分布，完整还原了星形发动机经典的紧凑动力结构。建模过程中首先完成中心曲轴主轴颈、曲柄销的参数化建模，保证各曲柄销的相位角度与活塞行程完全匹配，确保后续运动仿真无干涉；随后依次完成连杆、活塞、活塞销、活塞环的独立零件建模，其中连杆采用分体式大头结构，贴合实际发动机的装配工艺，活塞表面预留了活塞环的安装槽位，活塞裙部做了适配往复运动的微弧面处理。材质渲染阶段，对活塞顶部采用铝合金阳极氧化的哑光金属质感，活塞环设置为铸铁的深灰磨砂金属材质，连杆采用锻钢的暖棕金属质感并添加细微的锻造纹理，中心曲轴部分做了抛光钢的亮面金属效果，各零件的材质区分清晰，能够直观分辨不同部件的功能属性。结构设计上严格遵循星形发动机的力学传递逻辑，五个连杆的大头共同铰接在中心曲柄销上，当活塞往复运动时可共同驱动曲轴旋转，相比直列发动机大幅缩短了整机轴向长度，同时保证了各缸做功间隔均匀，动力输出平顺。建模过程中对所有配合面做了公差预留，活塞与缸套的配合间隙、连杆大头与曲柄销的转动间隙均参考实际内燃机设计参数设置，既保证了结构的装配合理性，也为后续的运动学、动力学仿真提供了准确的模型基础。整体模型装配关系完整，无缺失零件，无多余冗余结构，各部件的连接逻辑清晰，可直接用于教学演示、结构原理讲解或者二次开发设计参考，完整展现了星形发动机作为航空、小型动力设备核心动力源的结构优势与设计特点。
