五缸径向星形发动机传动组件结构设计

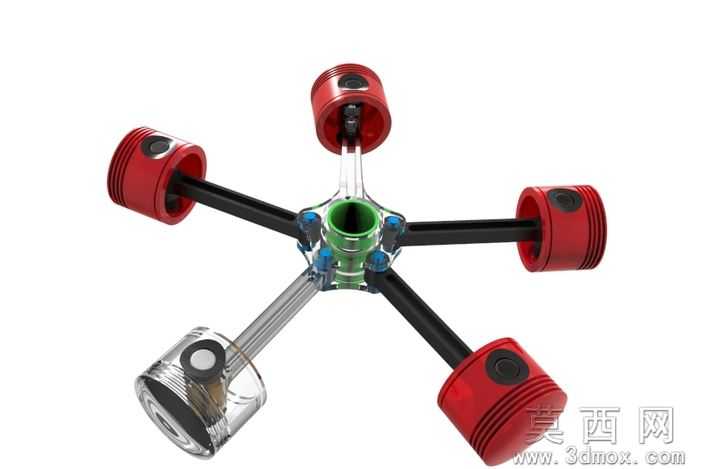

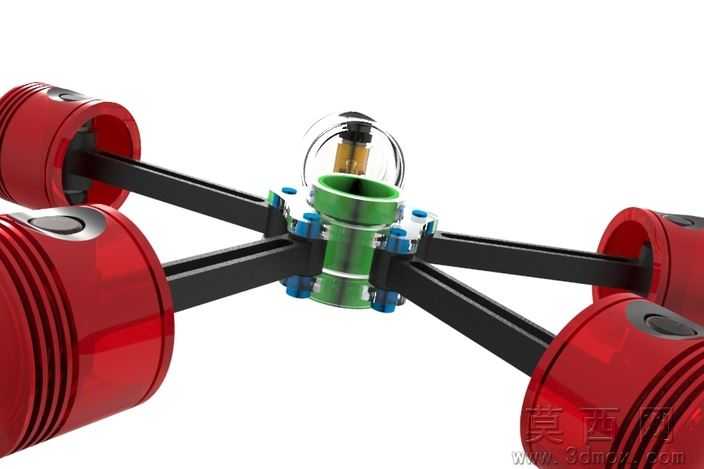

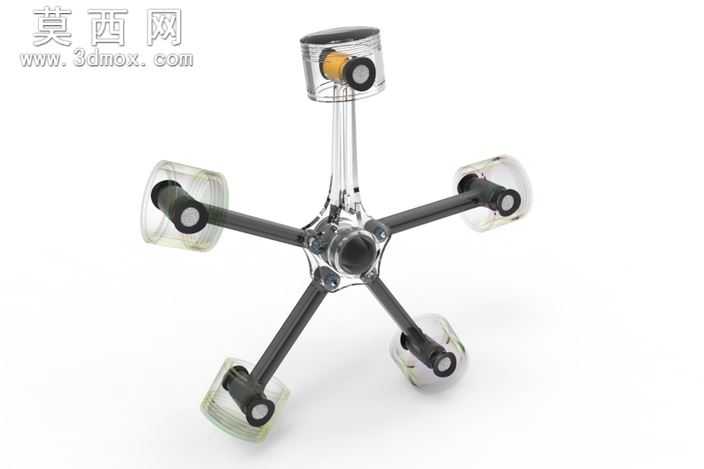

本作品为五缸径向排布的星形发动机核心传动子组件三维模型，建模阶段采用自底向上的装配设计思路，首先完成中心星形曲柄枢纽的参数化建模，精准匹配五组连杆轴颈的周向等分角度，保证各缸做功行程的相位差符合四冲程发动机的工作时序要求。每一组活塞连杆组件都单独完成细节建模，活塞部分还原了销座、环槽的结构特征，连杆采用工字型截面的轻量化结构设计，两端的衬套、轴瓦配合位置都预留了标准装配间隙，符合实际机械加工的公差要求。渲染阶段采用半透明工程材质展示内部结构，缸套部分使用高透亚克力质感材质，可直观观察活塞在缸内的往复运动轨迹，连杆与中心曲柄使用哑光金属材质区分结构层级，活塞顶部与曲柄销位置使用高亮金属色突出运动副核心位置。整体结构完全还原星形发动机的经典传动逻辑，五个气缸沿中心曲柄轴呈放射状均匀分布，相比直列发动机结构更紧凑，动力输出轴的扭矩波动更小，风冷散热效率更高。建模过程中对所有运动部件的干涉情况做了完整校验，可直接用于运动仿真演示，直观展示活塞往复运动转化为曲轴旋转运动的完整过程，各部件的连接关系完全符合真实发动机的装配逻辑，既可以作为机械原理教学的演示模型，也可作为小型航空动力、摩托动力改装的结构设计参考。模型的结构细节充分考虑了实际加工的可行性，所有加强筋、倒角、配合面的设计都遵循机械设计规范，没有出现非壁厚、无法加工的异形结构，各部件的拆分逻辑也符合实际发动机的装配工序，可直接导出工程图用于生产参考。
