维利斯36A发动机曲轴箱结构设计

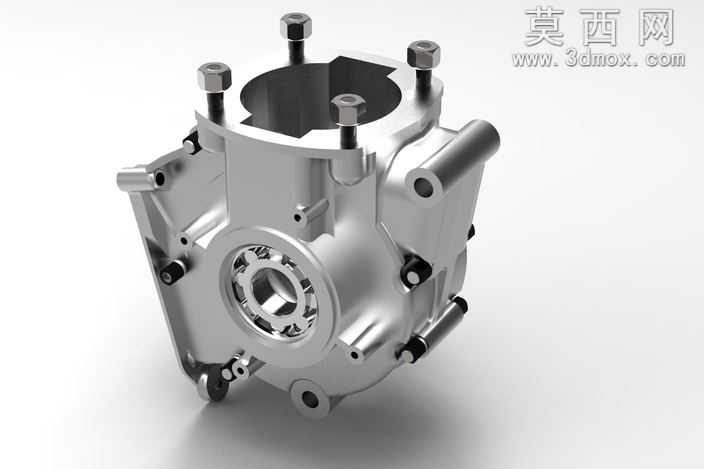

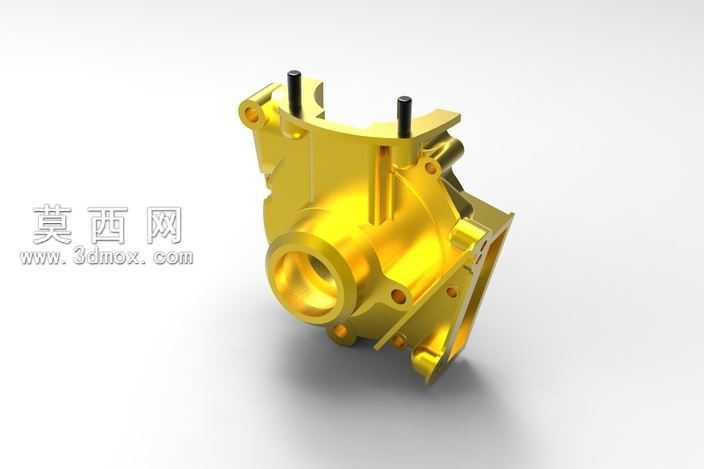

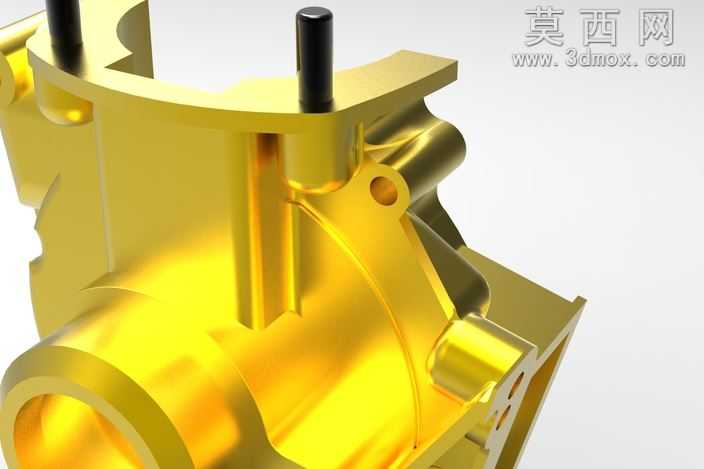

本作品为维利斯36A发动机曲轴箱的三维参数化建模成果，建模过程严格遵循小型内燃机曲轴箱的工程设计规范，完整还原了该部件的所有结构细节。建模阶段首先依据曲轴箱的功能需求进行基准定位，以主轴承安装孔轴线为核心基准，依次搭建箱体的主体型腔、缸体连接端面、侧置传动接口、各安装凸台等结构特征，对螺栓安装孔、定位销孔、油道预留孔、密封槽等细节特征均做了精准还原，所有孔位的同轴度、端面的平面度、安装位的间距公差均参照实际加工要求设置参数，保证模型可直接对接后续的工程出图与加工仿真环节。材质渲染阶段，主体箱体采用铸铝合金材质进行表现，通过调整材质的粗糙度、金属度参数，还原出铸铝件经机加工后的哑光金属质感，对轴承安装位、螺栓连接面等经过精加工的区域，单独赋予高光金属材质区分加工面与毛坯面，紧固件采用发黑处理的钢材材质，密封件采用耐油橡胶材质，不同材质的光影表现层次分明，清晰区分各个功能部件。结构设计上，该曲轴箱采用分体式型腔结构，上部预留气缸安装止口，周向布置四颗紧固螺栓位用于气缸的密封连接，主轴承座集成在箱体侧壁，内置轴承安装位与油封槽，可同时满足曲轴的旋转支撑与传动侧的油密封需求，侧部伸出的凸台结构用于安装磁电机或启动机构，箱体下部预留油底壳连接法兰，各加强筋的布置兼顾了轻量化与结构强度要求，可有效承受发动机工作过程中的爆发压力与曲轴传动的振动载荷。设计过程中充分考虑了部件的装配工艺性，所有安装孔位均做了倒角引导，密封槽的尺寸适配常规O型密封圈规格，轴承安装位的公差符合过渡配合要求，既保证了各配合部件的装配精度，也兼顾了实际生产中的加工可行性，整体模型结构完整，细节丰富，可用于发动机的装配仿真、结构力学分析以及教学演示等场景。
