千分表机床调平固定夹持支座

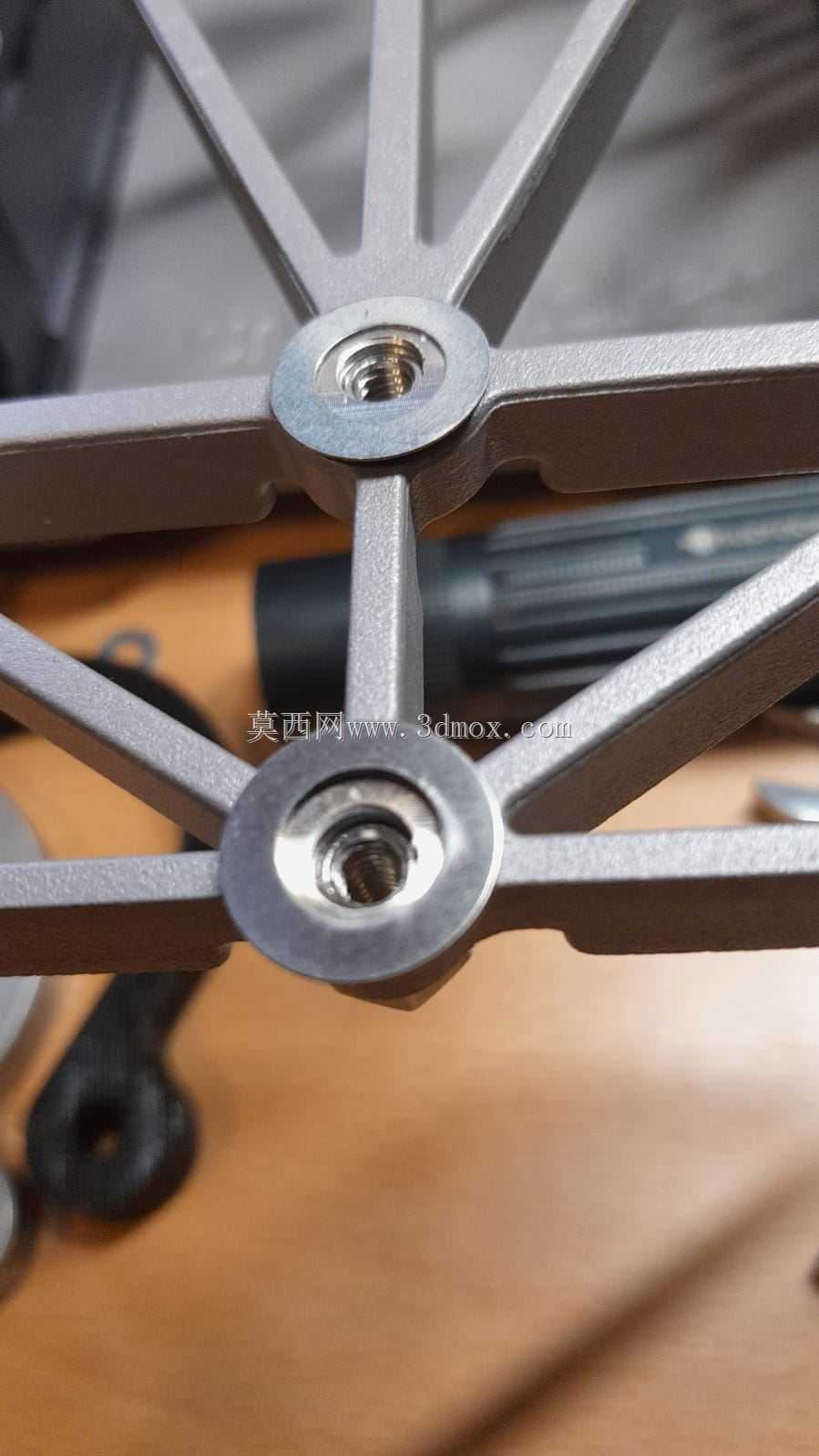

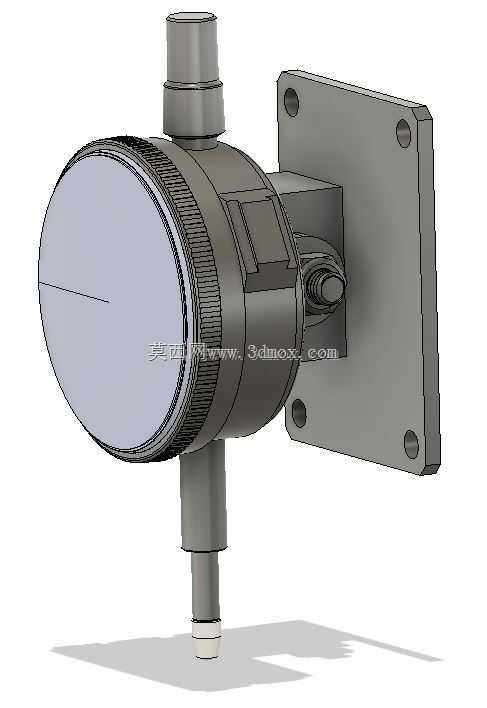

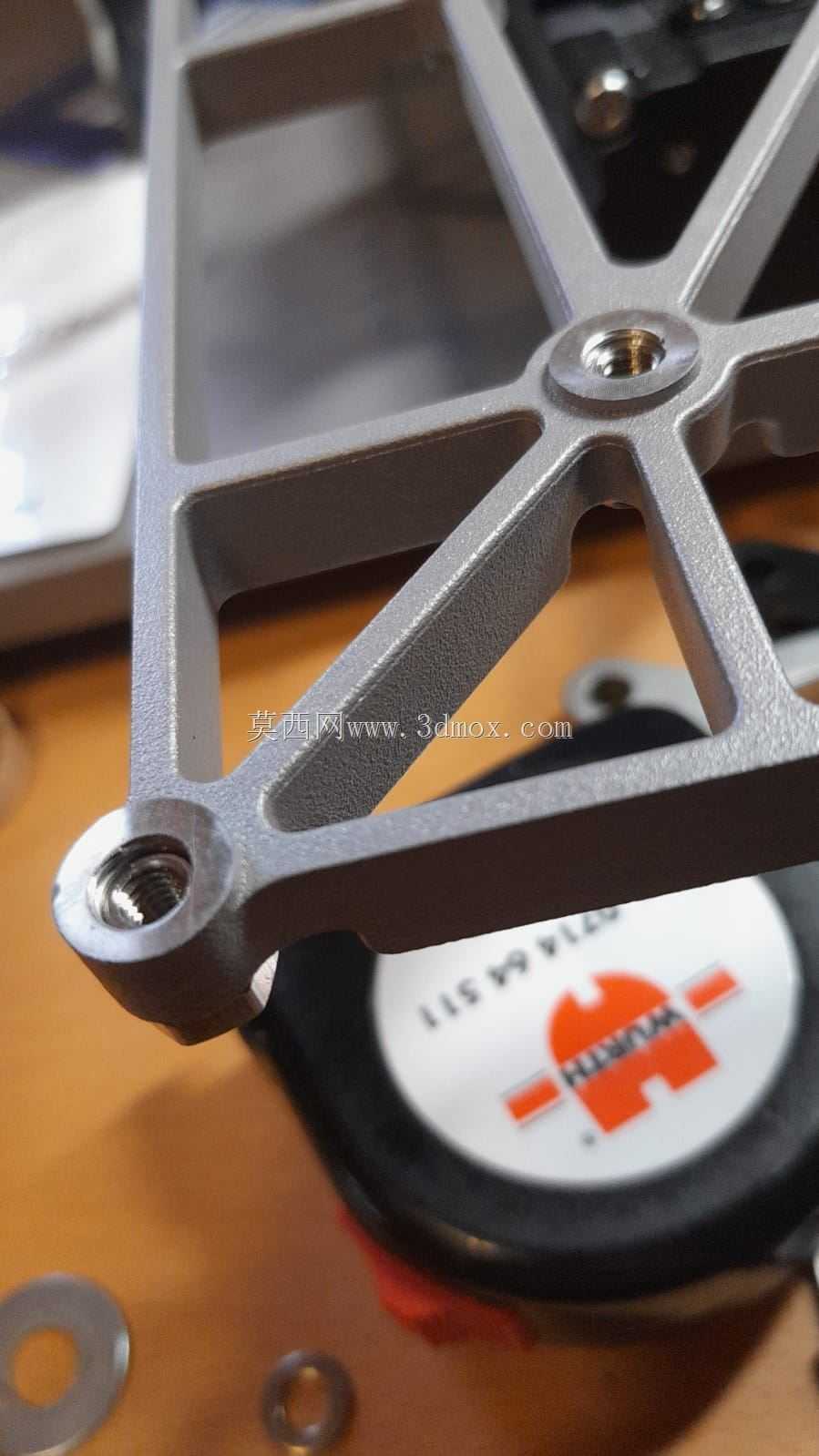

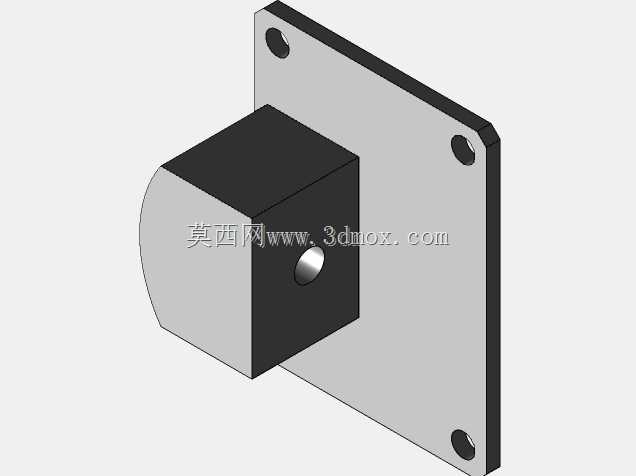

　　这套夹持结构主要服务于小型加工设备床身水平校准场景，在桌面级加工设备、轻型铣床、3D打印平台的平面度检测环节，千分表需要稳定的安装基准才能读出可靠的跳动数值，手持测量很难保证测杆垂直于被测面，稍有倾斜就会让读数出现几十微米的偏差。结构整体分为表盘夹持段、侧向锁紧旋钮、背部安装法兰三个核心部分，表盘夹持腔采用阶梯圆柱包容设计，内径匹配常用杠杆千分表与常规机械百分表的表体外径，内壁预留微量间隙方便表体旋转调整表盘朝向，侧向的滚花旋钮旋入后顶紧表壳侧壁，既可以锁死周向角度，也能在需要切换测量方向时快速松开调整。背部的方形安装法兰是整套工装的定位基准，法兰四角布置沉头安装孔，孔位间距适配常见机床溜板、磁力座转接板或者立式立柱的安装螺孔，

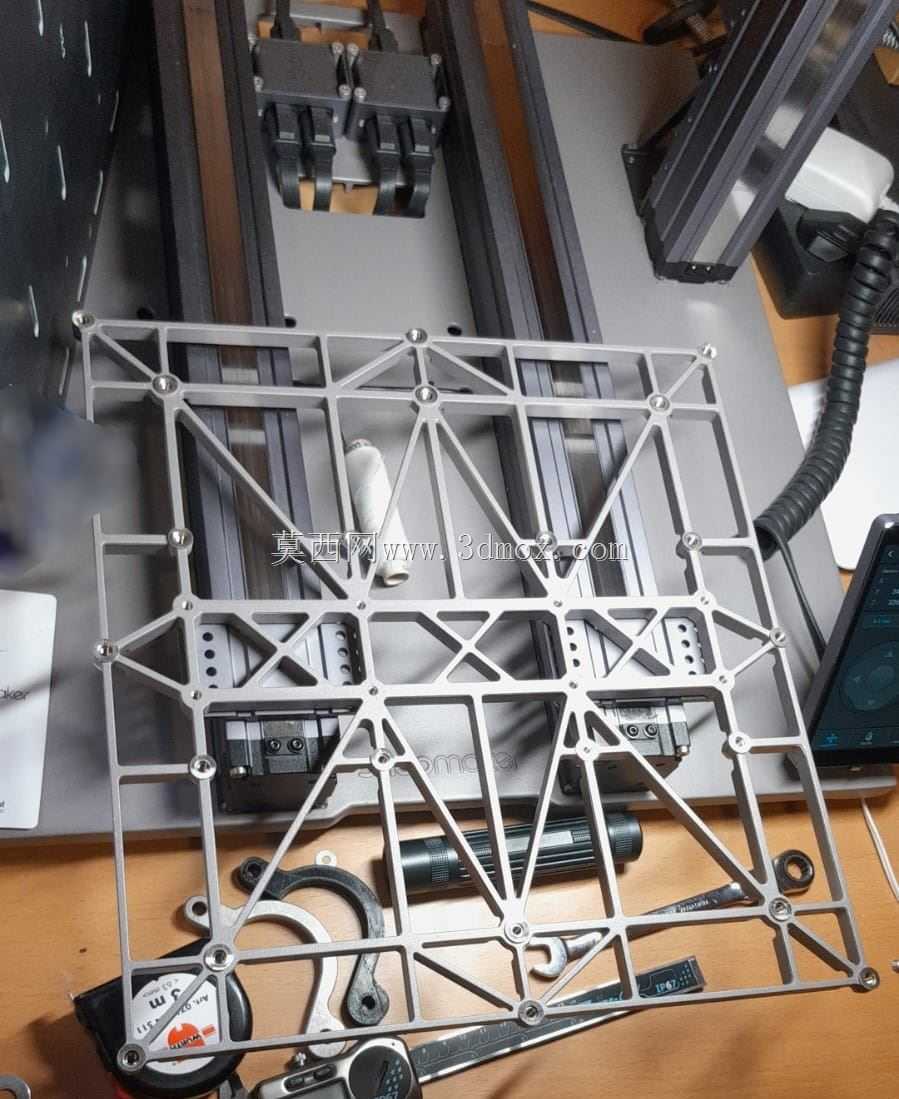

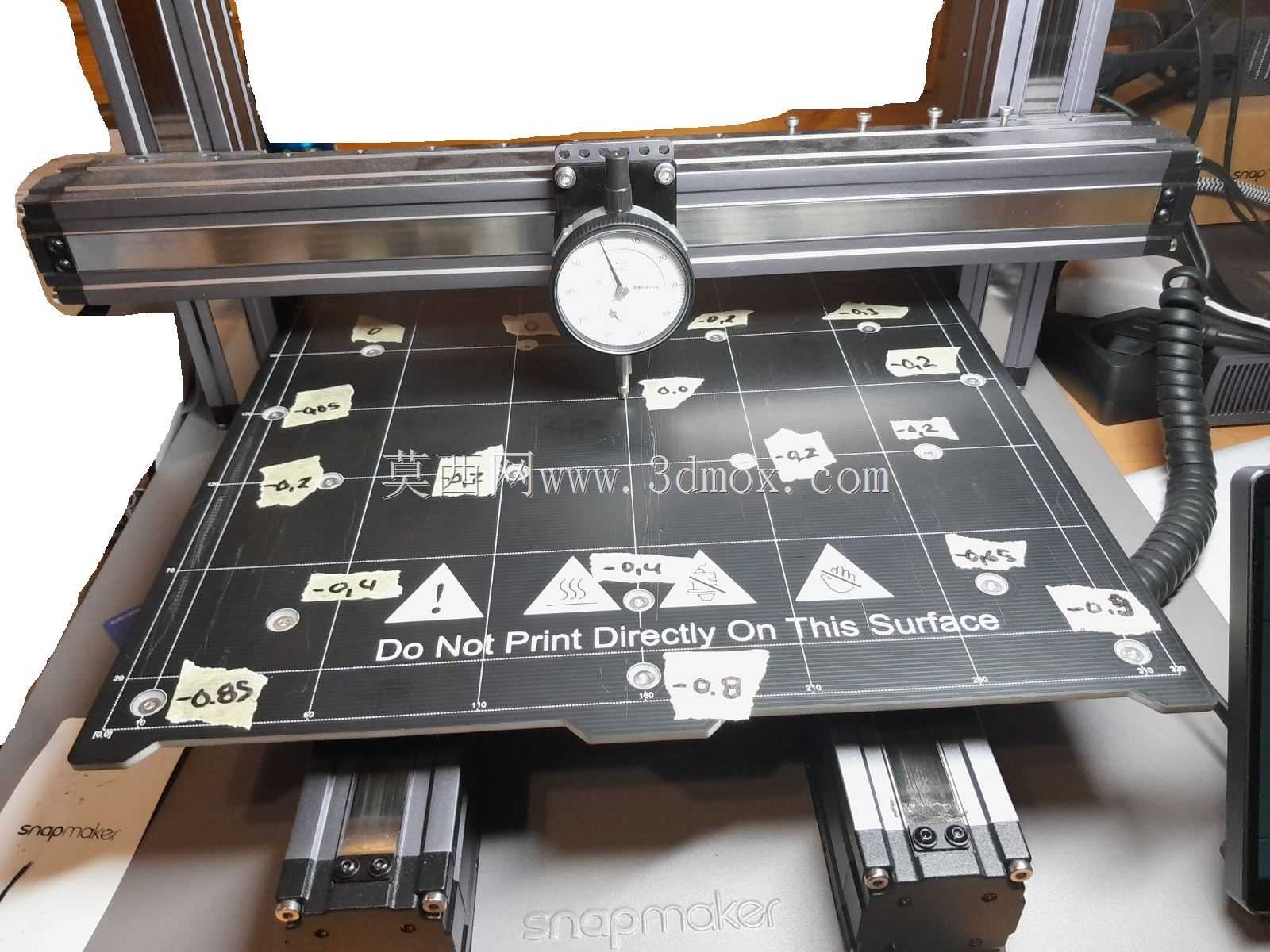

　　法兰与夹持主体之间通过短圆柱连接段过渡，连接段内部做掏空处理，在保证悬臂刚性的前提下削减整体重量，避免工装自重过大导致安装面变形。测杆从夹持腔下方同轴伸出，下端测头预留标准螺纹接口，可以更换平测头、球测头以适配不同被测表面：检测床身导轨直线度时用球测头沿导轨面滑移，检测工作台平面水平度时换装平测头贴合台面。设计阶段优先保证夹持轴线与法兰安装面的垂直度公差，建模时将法兰背面设定为装配基准面，所有孔位、夹持腔的同轴度、垂直度都以该基准标注，加工完成后法兰背面需要平磨处理，保证安装后无翘曲间隙。实际调平作业时，先将法兰通过内六角螺钉固定在机床主轴端或者可移动的滑台上，把千分表装入夹持腔，调整表体高度让测头压缩1到2圈量程后锁紧侧旋钮，

　　移动滑台沿工作台X、Y两个方向分别走全程，记录千分表读数变化，配合0.3毫米、0.5毫米的不同厚度垫片垫入设备支脚下方，逐步将全行程读数差控制在允许的精度范围内。整个结构没有复杂的传动零件，所有棱边做倒角处理避免装配时划伤操作人员，夹持腔的开口槽预留弹性变形量，锁紧时不会因为硬挤压夹裂千分表外壳，法兰厚度取足够尺寸来抵消悬臂测量时产生的倾覆力矩，即使滑台快速移动也不会出现工装晃动、读数漂移的问题，非常适合机加工车间日常设备点检、装配后精度校验的使用需求。
