SPINOGY主轴冷却装置Xcool结构设计

　　这套Xcool冷却装置面向高速电主轴的热稳定需求而设计，常见于精密铣削、雕刻、磨削以及CO₂激光加工等对温升敏感的工位。主轴在高转速、大切深工况下，轴承、电机绕组和刀柄锥面会持续发热；若热量不能被循环介质带走，热伸长会直接反映到Z向尺寸上，轴承寿命与夹持精度也会下降。该装置把制冷、循环、检测和人机交互集中在一个紧凑箱体内，作为机床旁的独立液冷单元使用，接入主轴进出水口后即可形成闭环冷却回路。

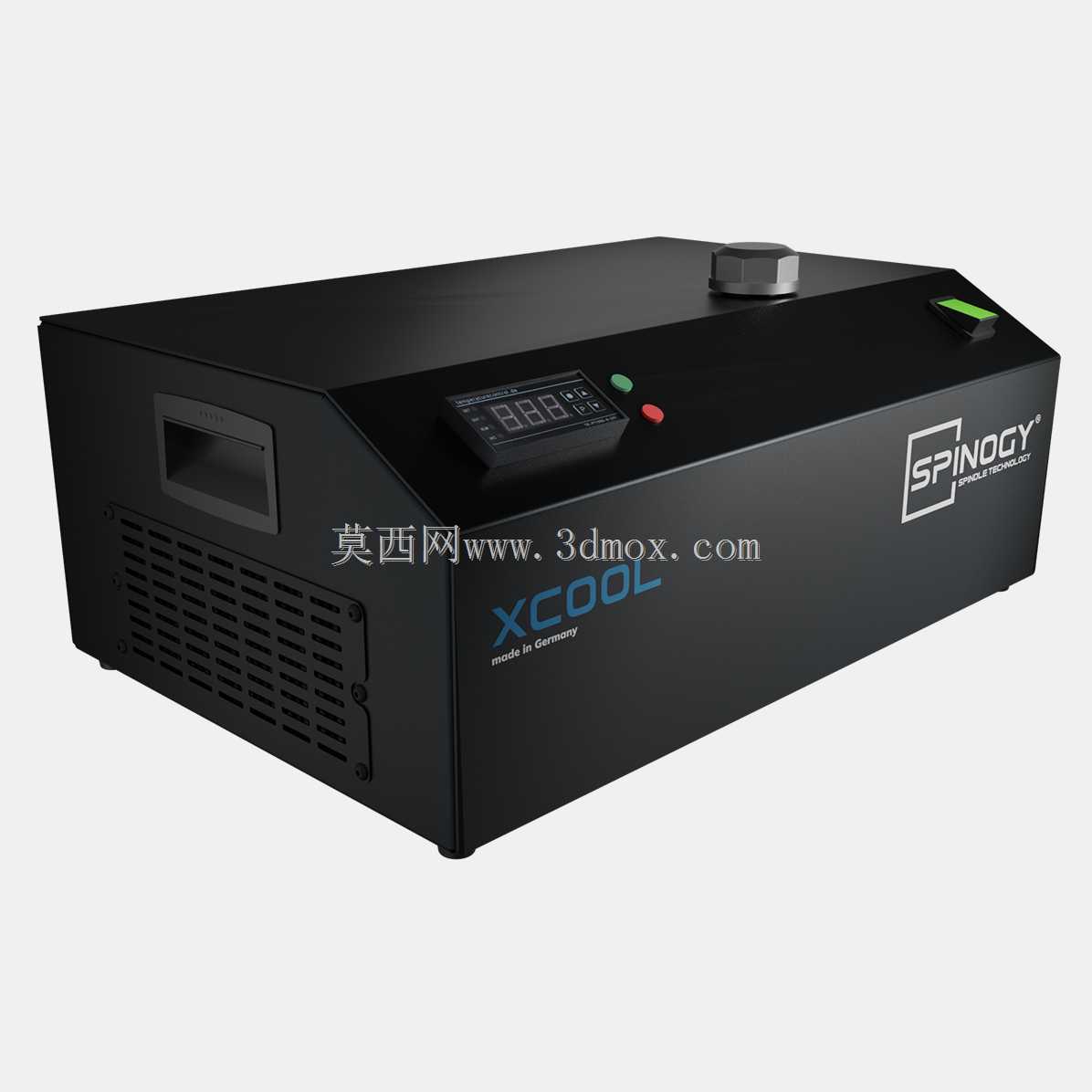

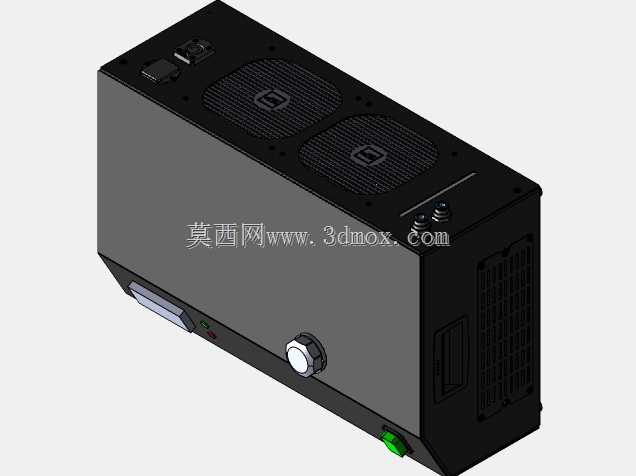

　　从结构布局看，箱体采用低矮长方体造型，顶部布置旋钮式加注口或压力盖，前面板倾斜设置数显温控区，配合绿色运行指示灯、红色报警灯和绿色开关，操作人员在机床侧面即可读取温度与状态。正面左侧开设内凹式提手，底部和侧面布置通风格栅，便于内部冷凝器、风机与管路散热；外壳线条简洁，钣金折弯后形成刚性边框，既保护内部压缩机、水箱、泵体和管路，也适合车间地面或设备支架安放。建模时需要重点还原面板倾角、把手沉腔、格栅孔阵、顶部加注口以及品牌标识区域的相对位置，这些特征决定了外观真实度和装配边界。

　　功能层面，装置围绕温度显示、温度监测、报警输出、流量传感和液位指示展开。温控器实时显示冷却介质温度，并根据设定值控制制冷系统；流量传感器监测循环回路是否断流，液位指示提示水箱容量，异常时通过报警灯或输出信号提醒上位机。这种设计对无人值守加工和自动化产线尤为重要，冷却失效可以被及时识别，避免主轴因缺水、断流或超温运行而损坏。

　　选型与布置时，不能只看箱体外形。设备前方要预留操作和观察空间，侧面格栅处不能紧贴机床防护罩或电气柜，以免排风回流；顶部加注口上方应保留开盖和补液空间，后部或侧部还要留出管路、电源接头的弯曲半径。若安装在机床底座内，需校核地面承重、维修抽拉距离以及环境粉尘对冷凝器的影响。管路走向应短而顺，避免高点气阻和急弯节流；与主轴连接时，进水、回水方向要与主轴接口一致，并在低位考虑排污、高位考虑排气。

　　该装置强调与X22系列液冷主轴的配套兼容，同时也可适配其他制造商的类似主轴和CO₂激光器，核心在于流量、压力、制冷量和接口尺寸匹配。紧凑外壳使它不必占用大型冷水机组的安装空间，低噪声运行设计则降低了精加工车间的持续噪声负担。对三维设计人员而言，模型可用于机床周边布局校核、冷却系统原理展示、防护罩干涉检查以及维修空间评估；对设备集成人员而言，它提供了从温控、循环到状态报警的完整辅机思路，使主轴热误差控制在加工可接受范围内。
