磁吸旋转国际象棋桌游摆件结构

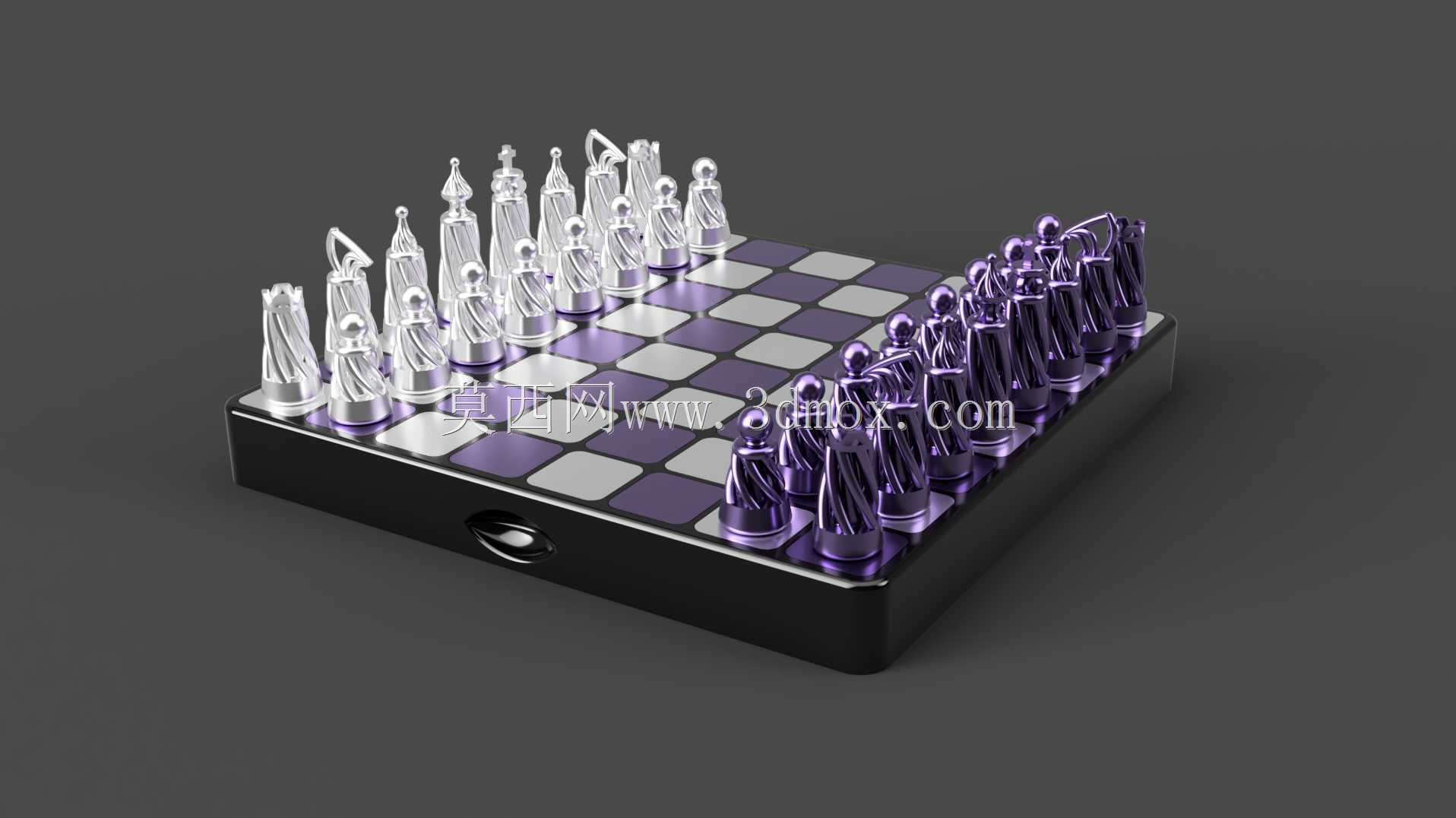

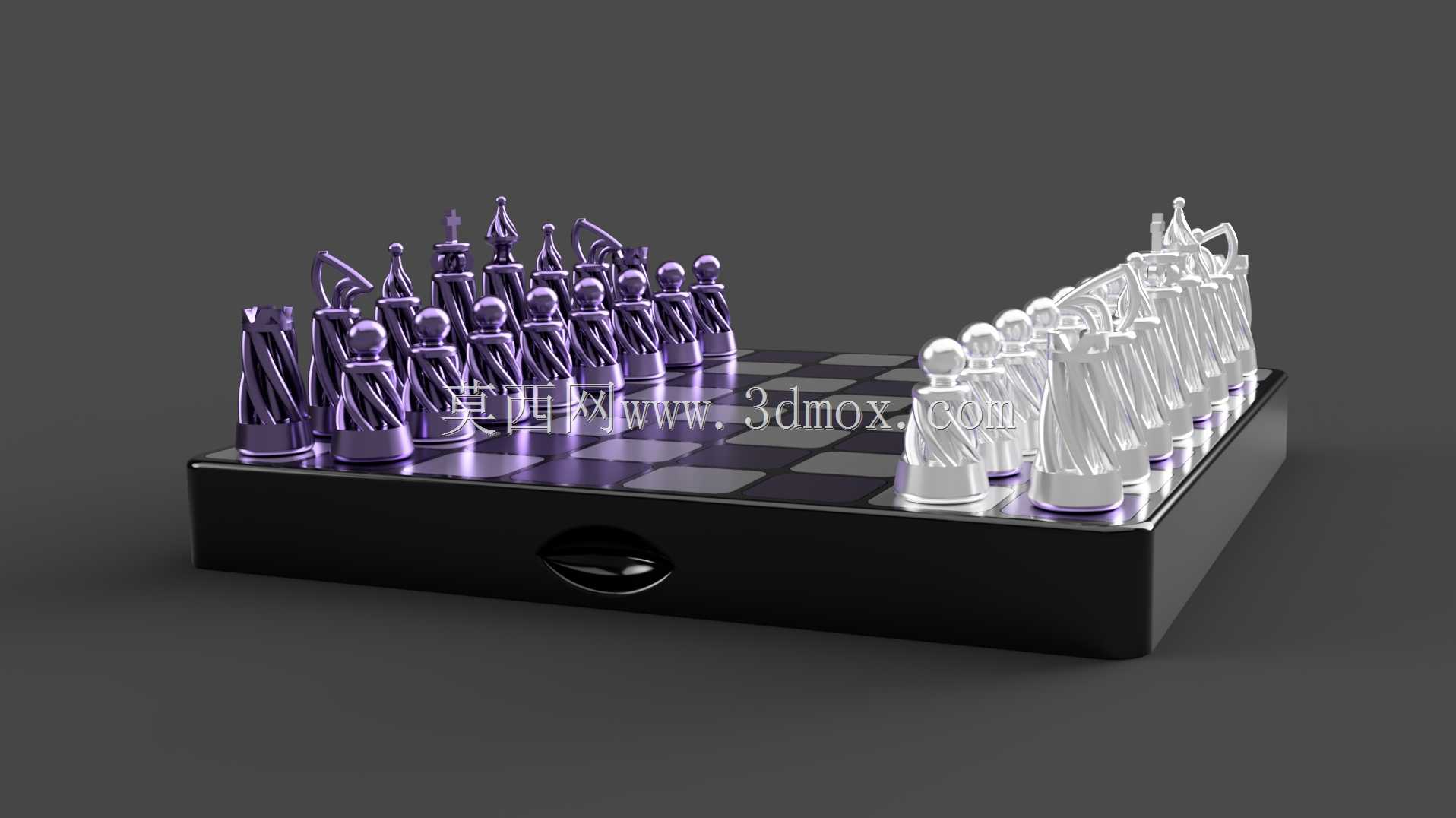

　　这套磁吸旋转国际象棋面向桌面休闲、展示陈列和结构创意验证场景，既可以作为工艺摆件放置在办公桌面、会客区和展陈空间，也可用于研究小型磁吸定位、模块化棋盘和旋转棋子的装配关系。棋子在传统国际象棋造型基础上加入旋转柱体结构，移动时棋子能够保持稳定的立姿，磁吸定位设计减少了棋盘受碰后棋子倾倒、错位或脱落的问题，适合对摆放整齐度和使用手感有要求的桌游环境。

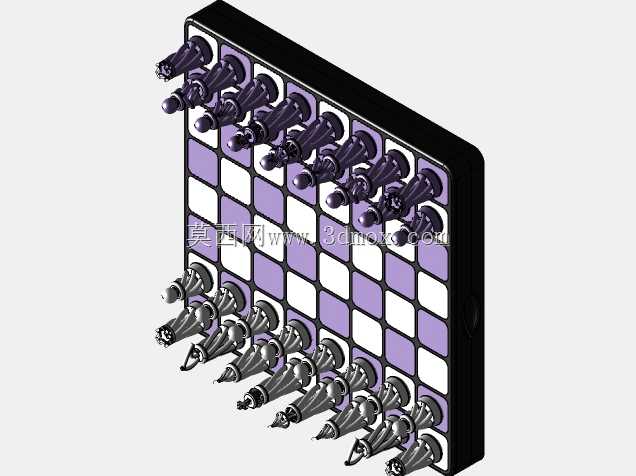

　　从结构思路看，棋盘采用分块式方格布局，黑白格面与底座形成清晰的装配层级。棋子底部与棋盘格位之间通过磁体形成吸合关系，磁体被集成到棋子和棋盘对应位置，不靠额外卡扣或紧固件约束，既保留棋子随手取放的便利性，又能在轻微振动、台面碰撞时提供足够保持力。棋子上部保留王、后、象、马、车、兵的识别轮廓，下部柱体采用旋转式造型语言，使整套棋具在静态展示时具有更强的机械感和层次感。

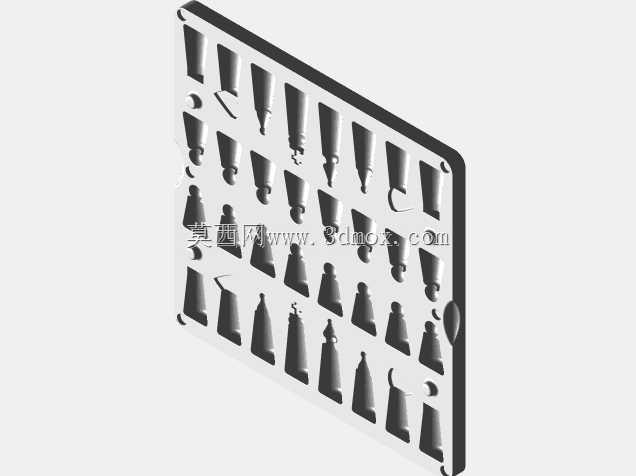

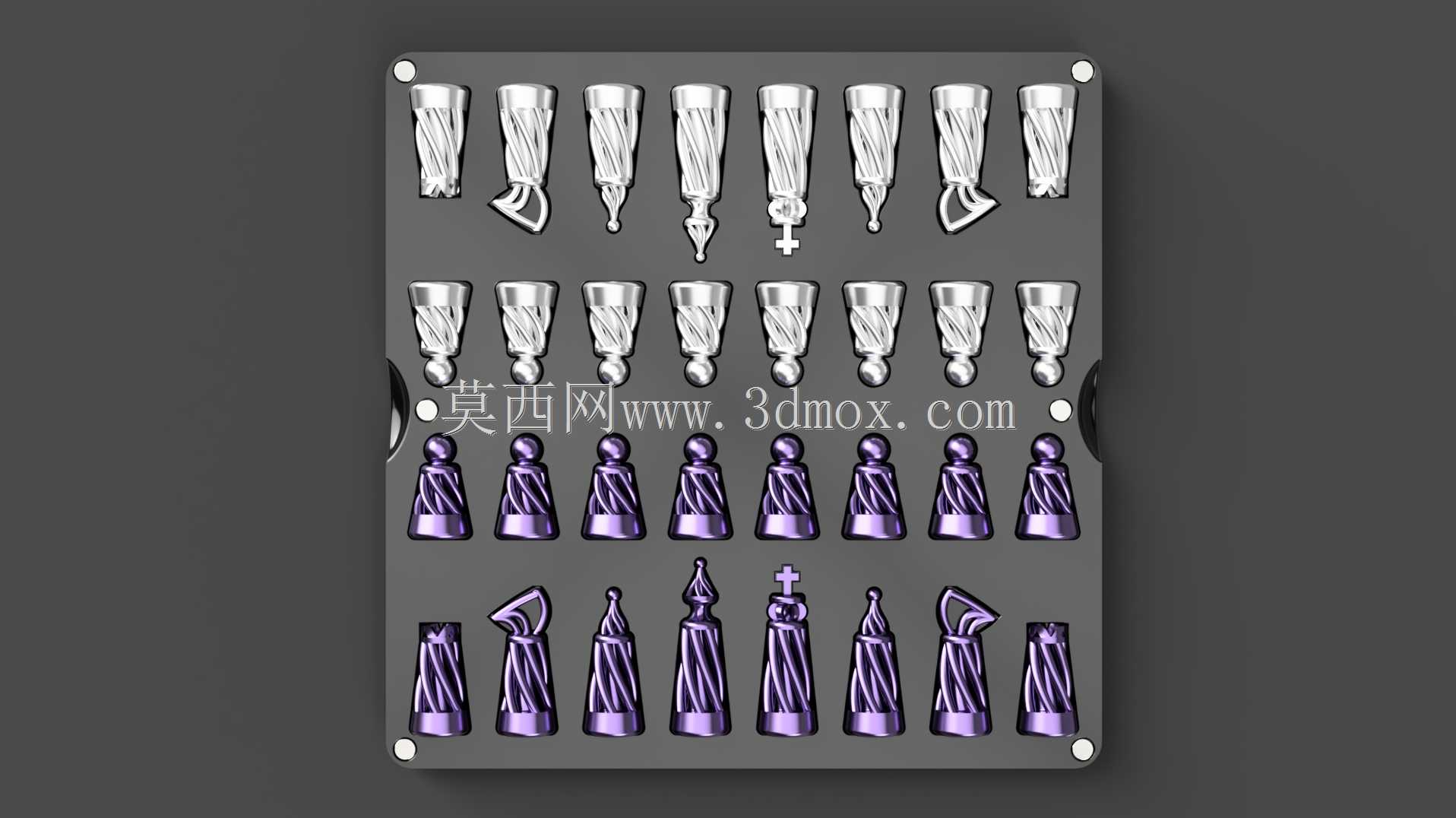

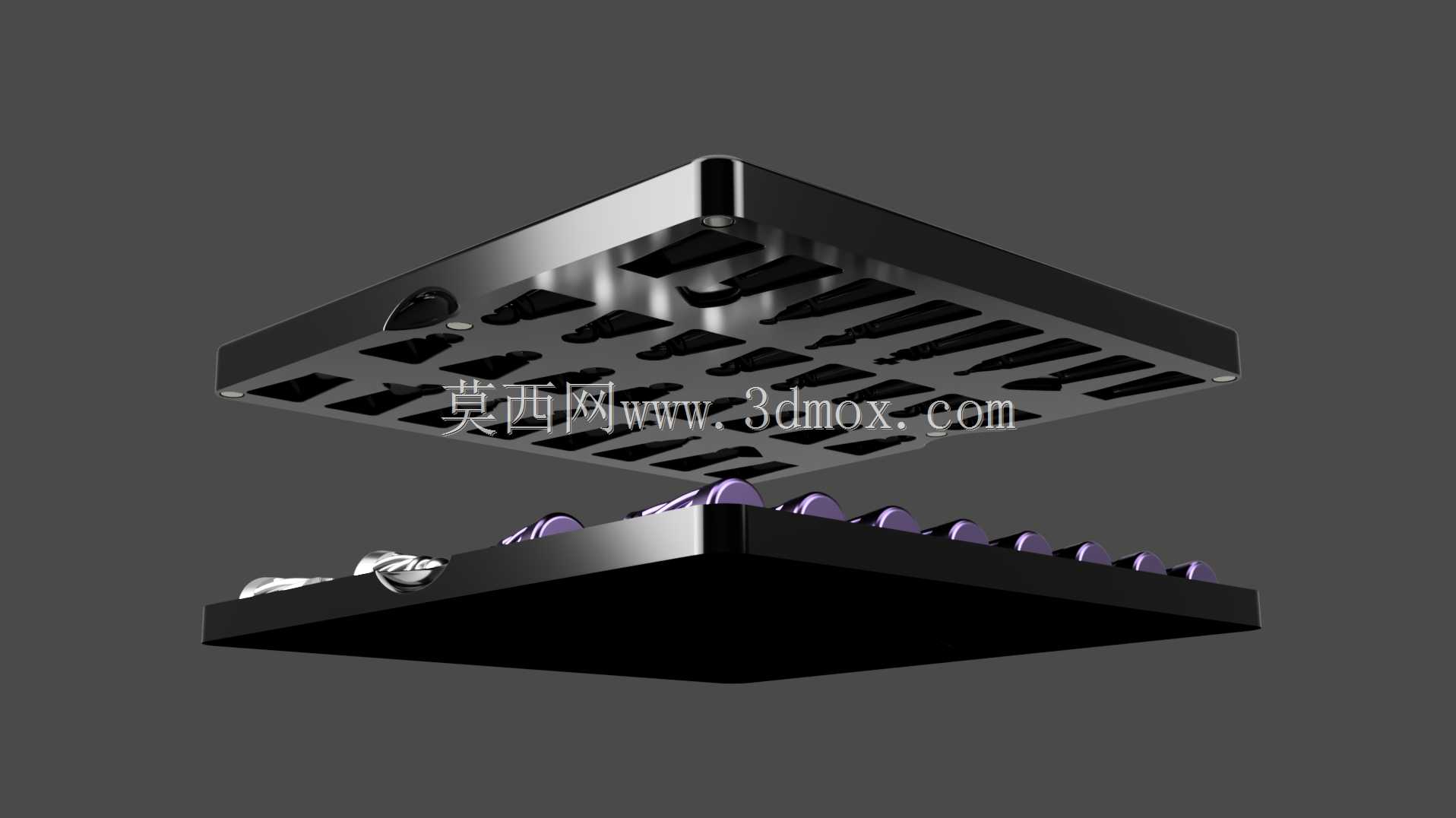

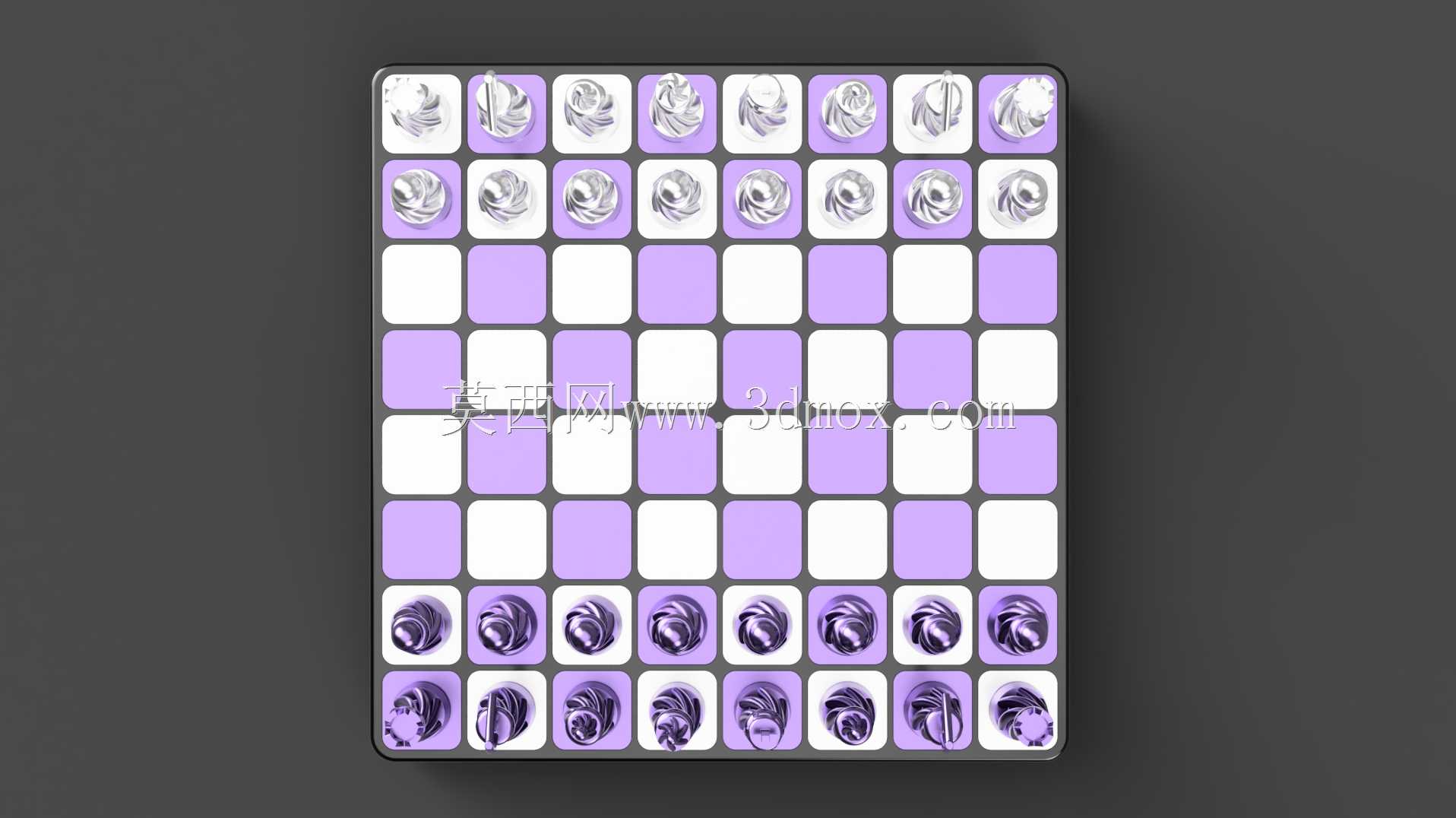

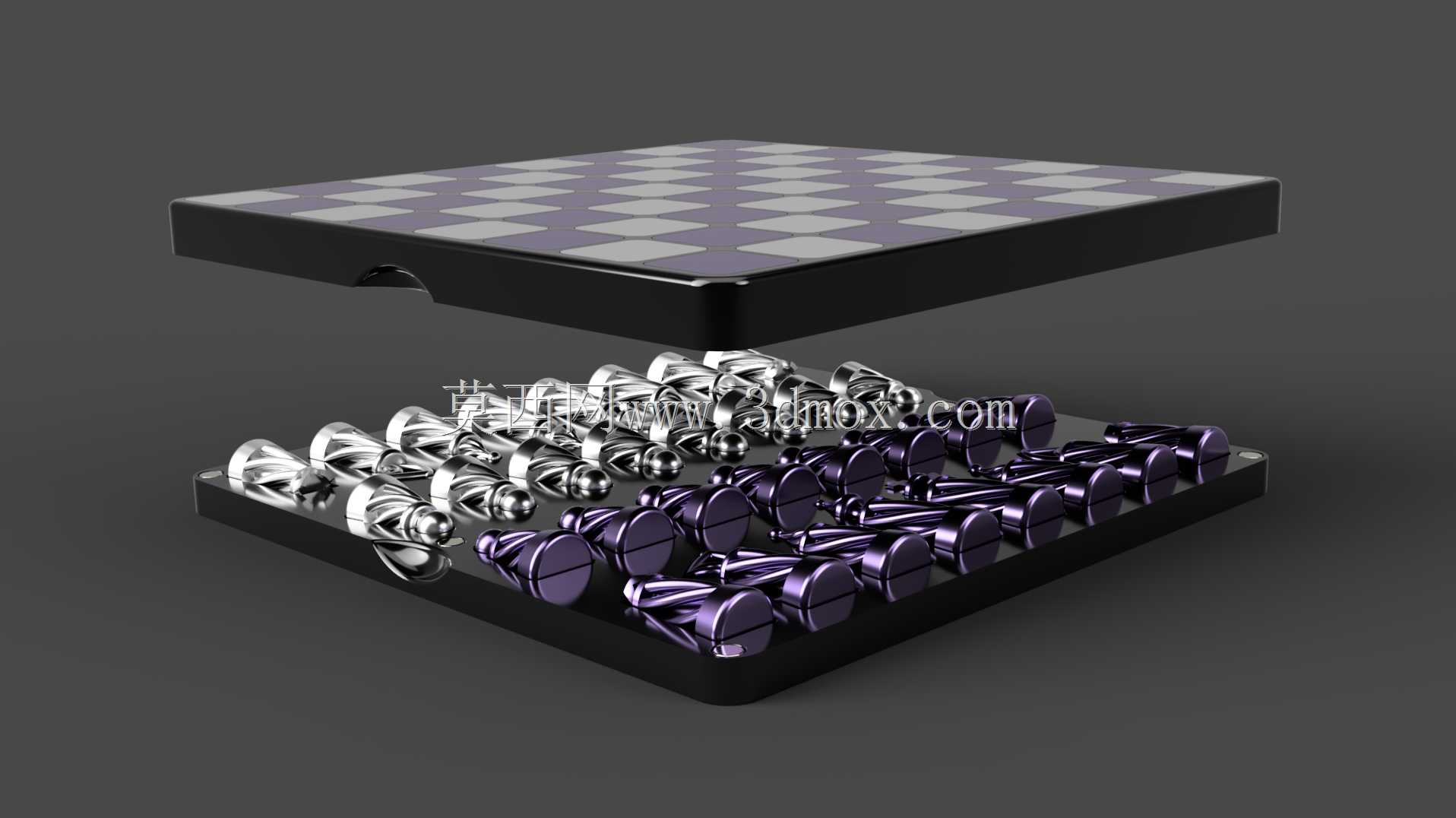

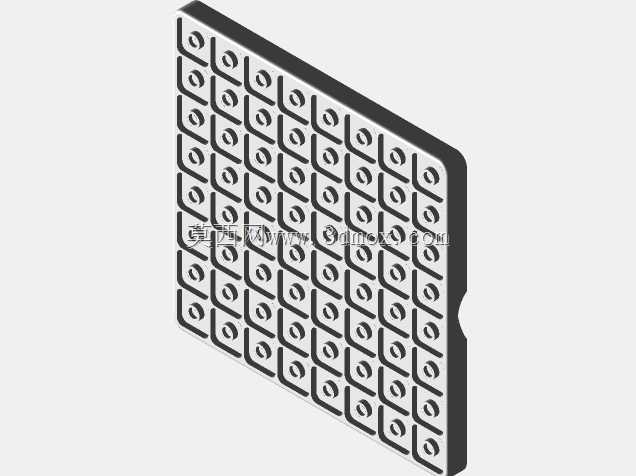

　　棋盘底座承担格板定位、磁体容纳和整体承托功能，边缘形成连续围合结构，可限制格板侧向位移。底座下方设置内凹式操作区域，便于整体拿取和摆放，也让棋盘在桌面上保持稳定支撑。格板按标准棋盘阵列排布，相邻格面之间通过颜色和材质表现区分，棋子落位后能够快速识别行列关系。对于实体制作而言，格板可单独成型后再与底座组合，这种方式有利于控制表面平整度，也便于在内部预留磁体安装空间。

　　磁体布置是该设计的关键工程点。每个活动棋子需要与棋盘格位形成可靠吸合，磁体轴线应尽量与棋子竖直中心重合，避免侧向磁力造成棋子偏摆。棋盘侧磁体需要埋入格板或底座内，安装后表面不应出现明显凸起；棋子侧磁体则应固定在底部腔位中，防止反复取放时松动。磁体数量较多，装配时需统一极性方向，若相邻格位磁体距离较近，还要考虑磁力串扰，避免棋子在非目标位置产生误吸附。

　　棋子外形采用细长立件结构，顶部造型差异明显，底部需要兼顾磁体容纳和支撑面积。马、王等顶部轮廓较复杂的零件，在实体加工或增材制造时应注意支撑方向，细长部位不宜承受过大侧向载荷。底座尺寸按桌面使用边界控制，整体占用面积适合常规茶几、办公桌和展示台，四周预留手部取放空间。棋盘厚度需要覆盖磁体埋深和格板连接层，过薄会降低磁体固定可靠性，过厚则会削弱摆件的轻量感。

　　在实际装配中，可先完成底座与格板的定位，再逐枚校验棋子吸合位置。旋转柱体部分应保证与底部支撑同轴，转动或触碰时不应与相邻棋子干涉。整套结构把棋类玩具的外观设计与磁吸定位、模块化装配、小型零件固定等机械设计要点结合起来，对桌游产品开发、创意摆件结构设计和小型磁吸机构验证都具有参考价值。
