遥控F16喷气式航模飞机结构设计

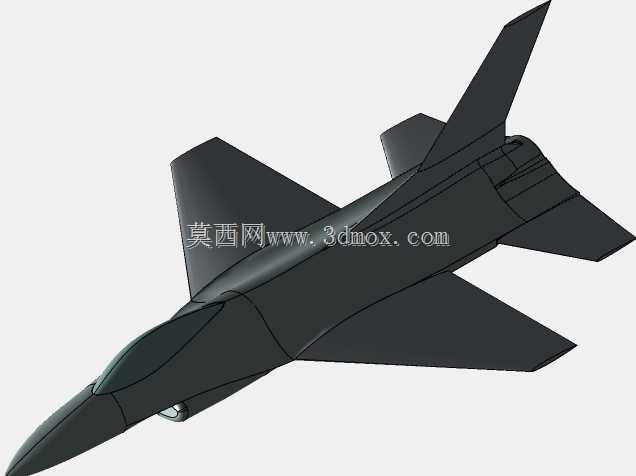

　　这套航模结构围绕缩比验证飞行展开，整机以F-16气动布局为参照，将真机的边条翼、单垂尾、腹部进气道与后机身喷口段转化为可加工、可装配的遥控模型构件。实际使用场景集中在航模爱好者的户外飞行验证、教学演示以及小型喷气动力平台的结构试制，既可以作为涵道动力机型的装配参考，也能用于检查机身分段、机翼对接和起落架布置是否满足飞行姿态要求。

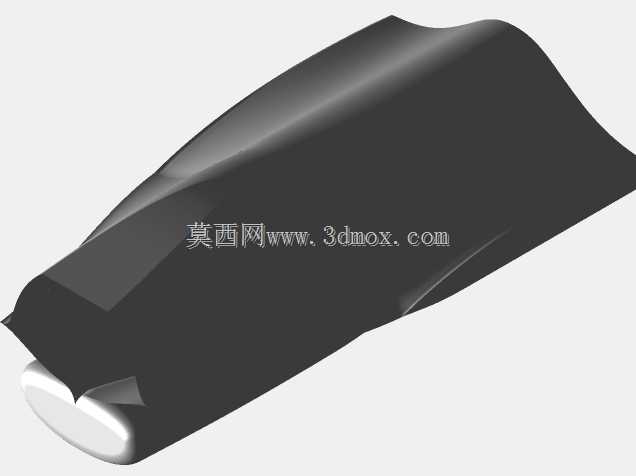

　　从功能划分看，机头段需要兼顾设备舱空间与流线外形，内部要留出接收机、舵机走线、电池或动力组件的安装位置；中段机身承担机翼连接、主起落架受力和燃油或电调布置，结构刚度直接影响滚转与俯仰响应；后段围绕尾喷口、垂尾和平尾安装展开，喷口区域要与涵道或微型喷气动力的外径保持足够间隙，避免装配干涉。进气道采用腹部进气形式，内壁过渡需要平顺，模型阶段虽不追求真机的高速进气效率，但仍要保证动力进气顺畅，同时给前起落架留出收放或固定安装边界。

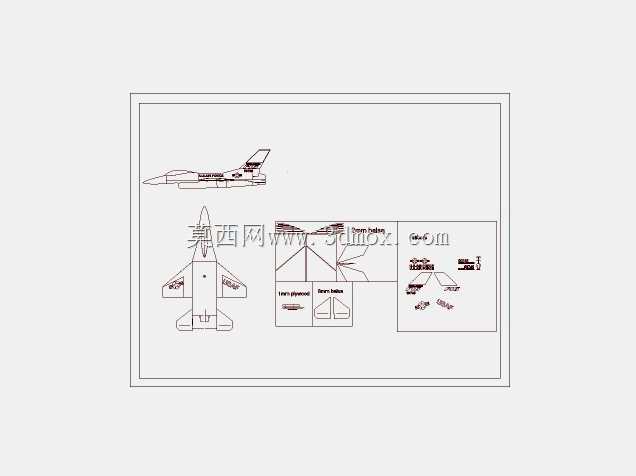

　　设计思路上，外形不能只按视觉轮廓拉伸，必须先确定整机长度、翼展、机身最大截面和重心范围，再反推各舱段尺寸。机翼与机身的对接面宜设置明确的定位止口，便于拆装运输；垂尾、平尾与舵面连接位置要预留摇臂和拉杆行程，防止舵面偏转时与机身蒙皮发生擦碰。起落架布局参考前三点形式，前轮转向与主轮承载需要分开校核，机腹下方还要考虑着陆时的擦地角度。

　　外形尺寸方面，缩比航模的机身细长比、机翼后掠角和垂尾后倾角度应保持协调，进气道口截面不能过度压缩，否则会增加内部设备布置难度。安装边界重点集中在机身中线：动力轴线、舵机安装面、机翼承力梁和电池舱应尽量围绕重心排布，减少配重。蒙皮分块处要兼顾加工成型与后期维护，舱盖、设备口和检修口的位置应服务于实际拆装，而不是单纯追求外观完整。对结构建模人员来说，这类模型的价值不在于复刻真机每一处细节，而在于把气动外形、飞控设备、动力通道和地面起降约束统一到一套可落地的航模结构中。
