高升力低速翼型航空翼肋承力构件

　　该翼肋构件面向低速固定翼飞行器的机翼内部承力场景设计，采用高升力低速翼型作为外轮廓基准，主要承担维持翼面气动外形、传递蒙皮气动载荷、连接翼梁与桁条的作用，常见于轻型通航飞机、大型无人机及低速验证机的机翼段装配中。

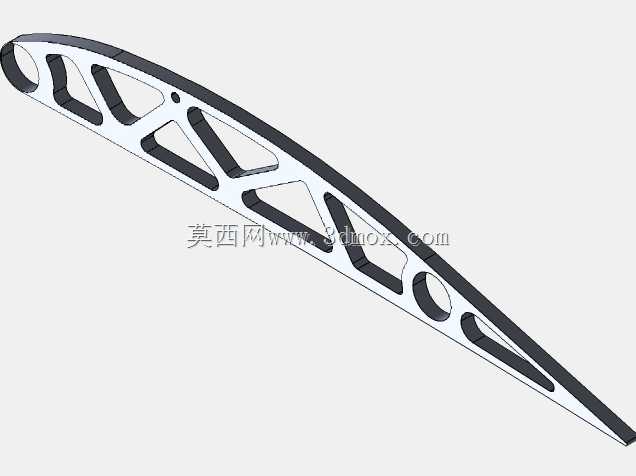

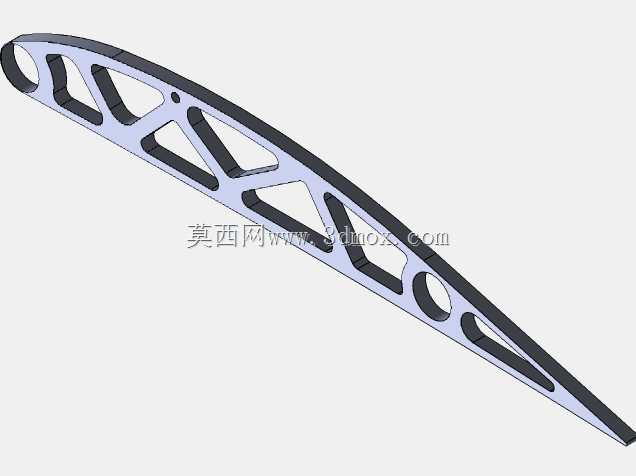

　　从结构布局来看，构件整体沿翼型弦向延伸，前缘圆润饱满以保证低速大迎角下的气流附着，后缘逐步收窄形成尖锐尾缘，符合低速高升力翼型的压力分布特征。内部采用镂空桁架式拓扑构型，沿弦向分布多组三角形与多边形减重腔，筋板走向顺着主要传力路径布置：前缘区域因承受较大的局部撞击与气动吸力，筋板密度相对较高；中段翼盒区域承担翼梁弯矩传递，保留较宽的实体连接带；后缘区域载荷较小，筋板相应减薄，腔体开口更大。这种布置在保证抗弯、抗剪刚度的前提下，大幅去除了非承力材料，有效降低了翼段自重。

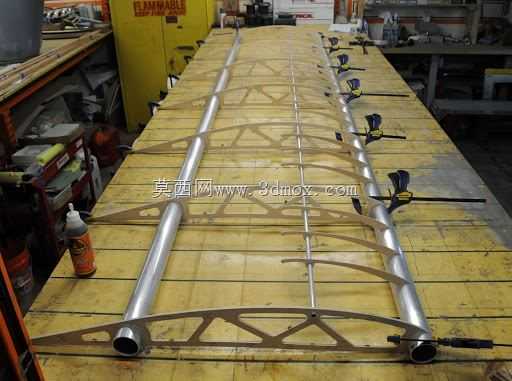

　　构件两端及关键节点处设置圆形通孔与凸台，用于穿过翼梁、布置管路或安装紧固件，孔位周边做了局部加厚处理，以缓解螺栓预紧带来的应力集中。外轮廓边缘预留蒙皮搭接与铆接的贴合面，平面度要求较高，装配时可与上下蒙皮、翼梁腹板形成封闭翼盒，共同承受弯曲、扭转及增压载荷。

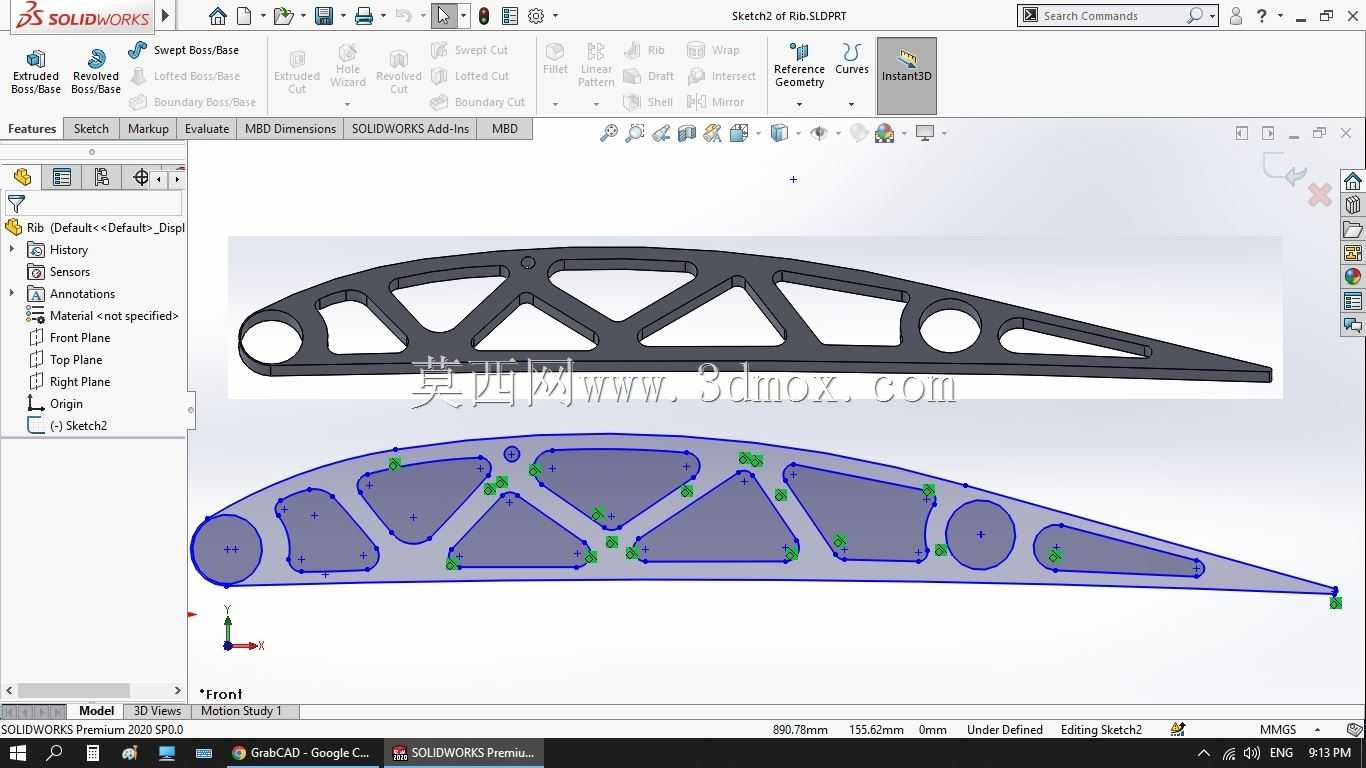

　　建模过程中先依据翼型坐标点生成基准草图，通过约束锁定弦长、最大厚度位置及前后缘半径，再沿展向给定肋板厚度，利用拉伸切除形成减重腔，并对所有内腔拐角添加圆角过渡，避免热处理与振动工况下产生裂纹。设计时需重点核对翼肋与翼梁、长桁、操纵索轮的安装边界，确认前缘防冰管路、后缘襟翼滑轨的避让空间，保证相邻构件在装配后不发生干涉。

　　这类翼肋在实际选型中需结合机翼展向位置调整厚度与开孔：根部翼肋承受弯矩大，通常加厚筋板并增加连接孔；梢部翼肋则以维持外形为主，可进一步轻量化。构件的轮廓精度直接影响蒙皮成形后的气动表面质量，因此翼型曲线连续性、孔位同轴度及端面垂直度都是加工与检测中的关键指标，常用数控铣削或板材数控切割后修配的方式完成制造。
