五轴联动头部倾斜加工机床结构

　　该结构围绕复杂曲面零件一次装夹完成多面加工的需求展开，整机采用床身底座、回转工作台、立柱、主轴箱和摆头机构分层布置。底座承担整机刚性基础，内部布置排屑空间与安装基面，侧壁预留防护、导轨和输送机构连接位置；工作台位于加工区中心，承载盘类、箱体类和异形件，配合回转坐标实现工件分度与连续联动。主轴部分采用头部倾斜式布置，可在切削过程中改变刀具轴线方向，避免球头刀中心零速切削，同时缩短刀具悬伸，使深腔、叶轮、模具型面和倾斜孔位加工更稳定。

　　从现场布局看，这类设备多用于航空结构件、精密模具、能源叶片和复杂传动零件的中小批量加工。工件吊装后，回转台与摆头协同动作，刀具能够从多个方向接近加工面，减少二次装夹带来的找正误差。主轴箱沿立柱方向进给，立柱与床身之间通过宽幅导轨副承担切削弯矩，关键结合面靠近受力路径布置，目的是在重切削和高速进给之间保持刚度平衡。

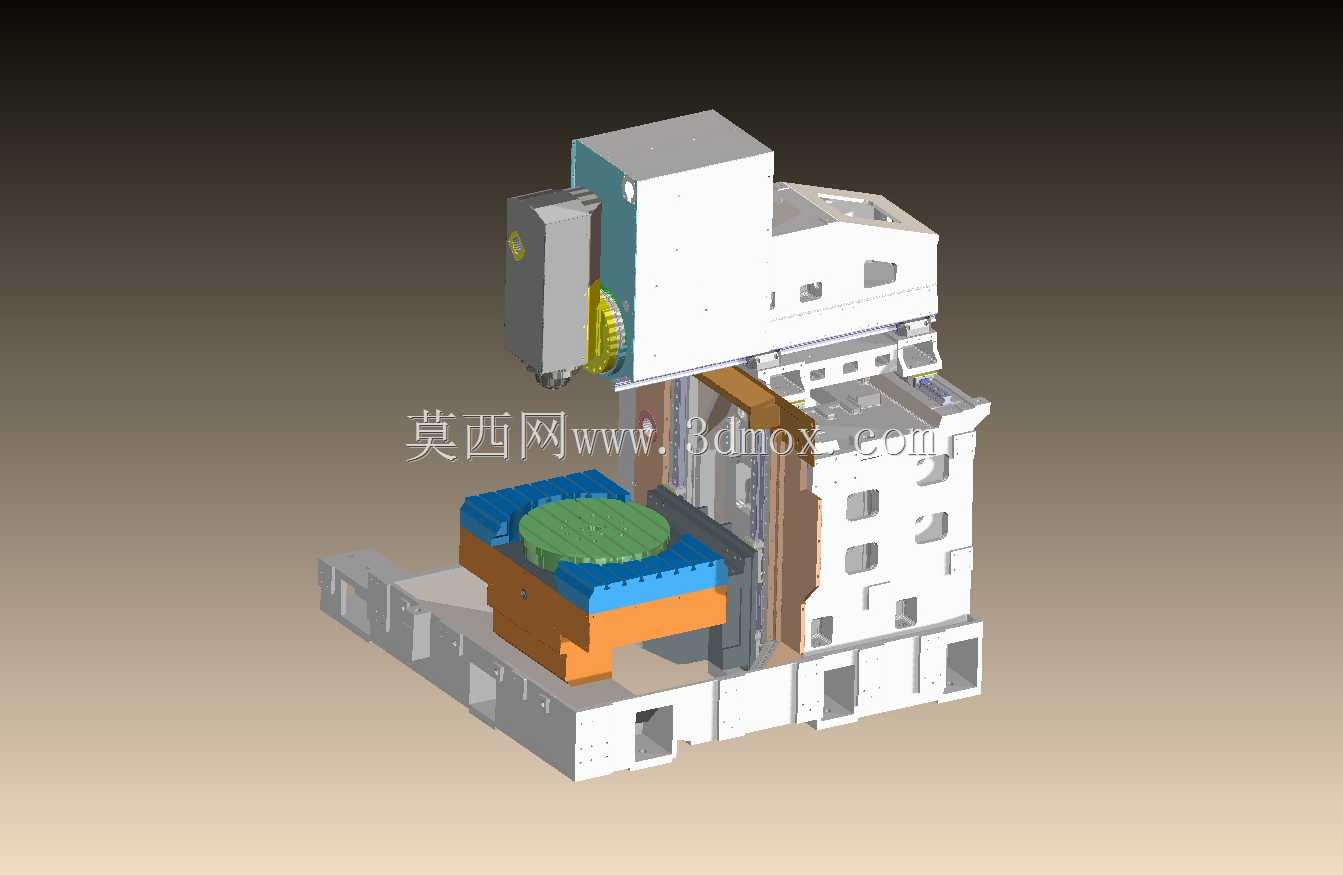

　　外形设计上，整机外轮廓呈现高立柱、宽底座、中部开放加工区的特征。底座四周的地脚区域需要预留调平、灌浆和维护空间，后方要容纳管线拖链、润滑系统与排屑器接口；前方操作区需保证门体开启、工件吊运和刀具更换距离。主轴头部倾斜后，最高点与前端伸出量会随摆角变化，厂房布置时不能只按静止轮廓核算，还应校核极限摆角下的安全间隙、防护门行程以及吊具路径。

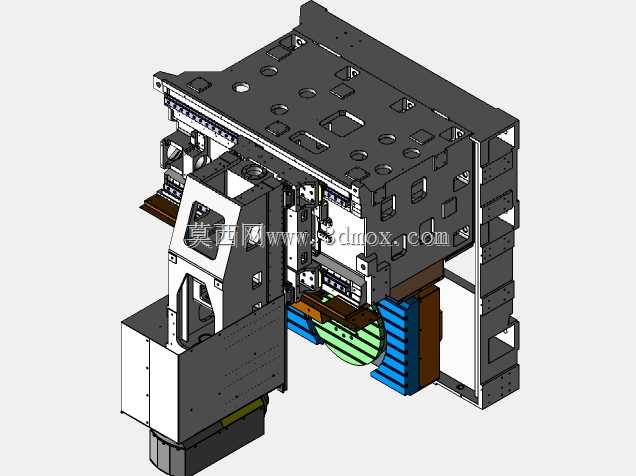

　　建模时将铸件基体、导轨滑块、丝杠座、主轴单元、回转台、防护支架和管线连接面拆分为独立装配层级，便于检查运动干涉。工作台周边的夹具安装面、T型槽或基准孔位置需要与工件承载能力匹配；主轴端面到工作台中心的距离决定最大加工直径和高度，摆头回转范围内还要核对刀具、夹具与护罩的最小间隙。床身底部水平安装面承担设备调平基准，立柱后侧保留检修口，顶部给吊装、电气走线和主轴维护留出操作空间。

　　结构细节上，主轴箱与立柱的配重或驱动支撑应贴近重心线，降低偏载；回转工作台下方布置驱动、制动和检测元件的安装腔，周边设置防屑、防液结构。加工区护罩随运动部件形成封闭边界，切屑和切削液向底座排屑通道汇聚。整机并非单纯追求紧凑，而是在刚性、可接近性、排屑流畅性和维护拆装之间取得平衡，适合作为五轴加工方案论证、车间布局校核、夹具干涉检查及机床结构教学分析的数字化对象。
