垂直输送用斗式物料提升结构设计

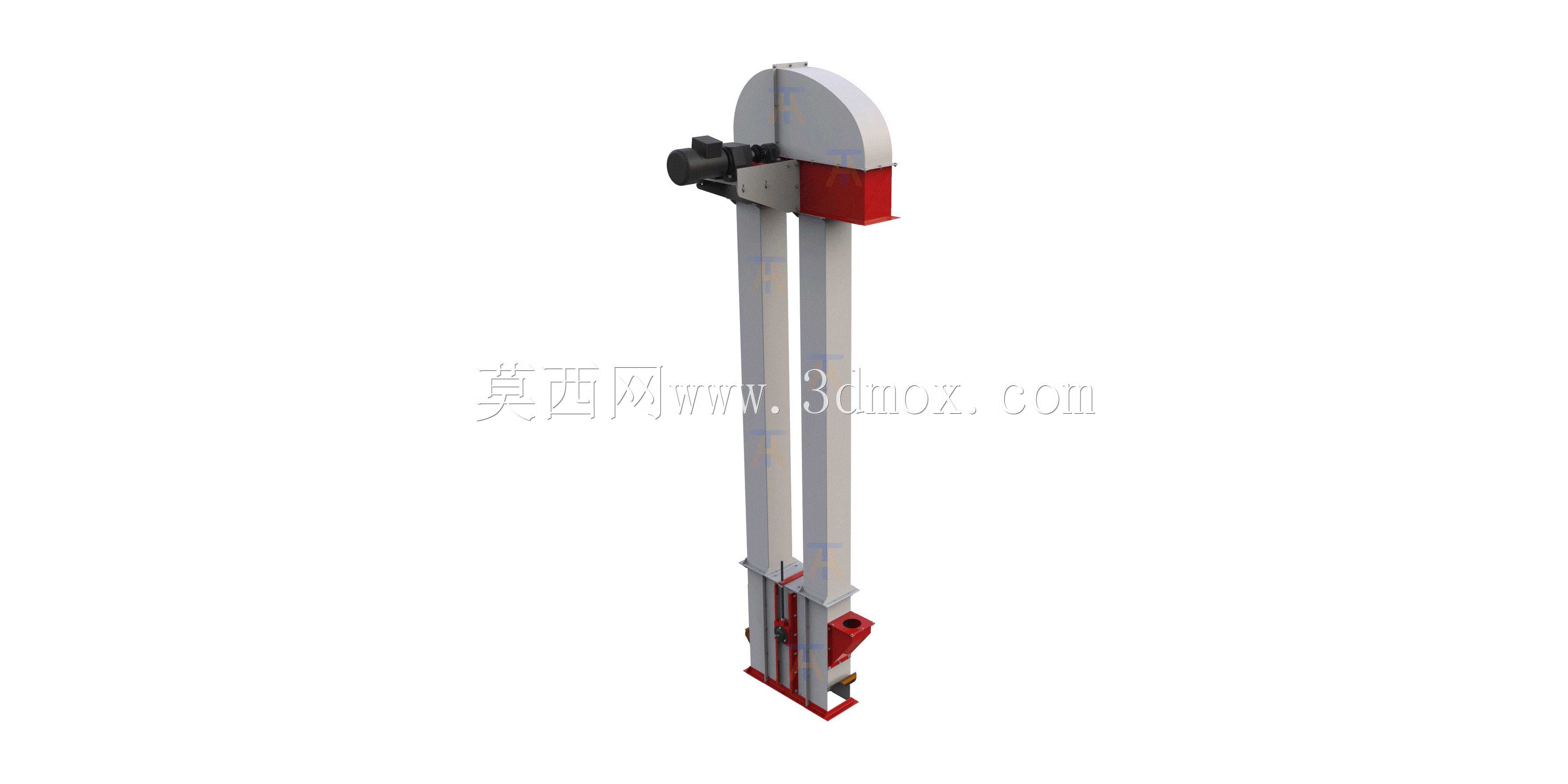

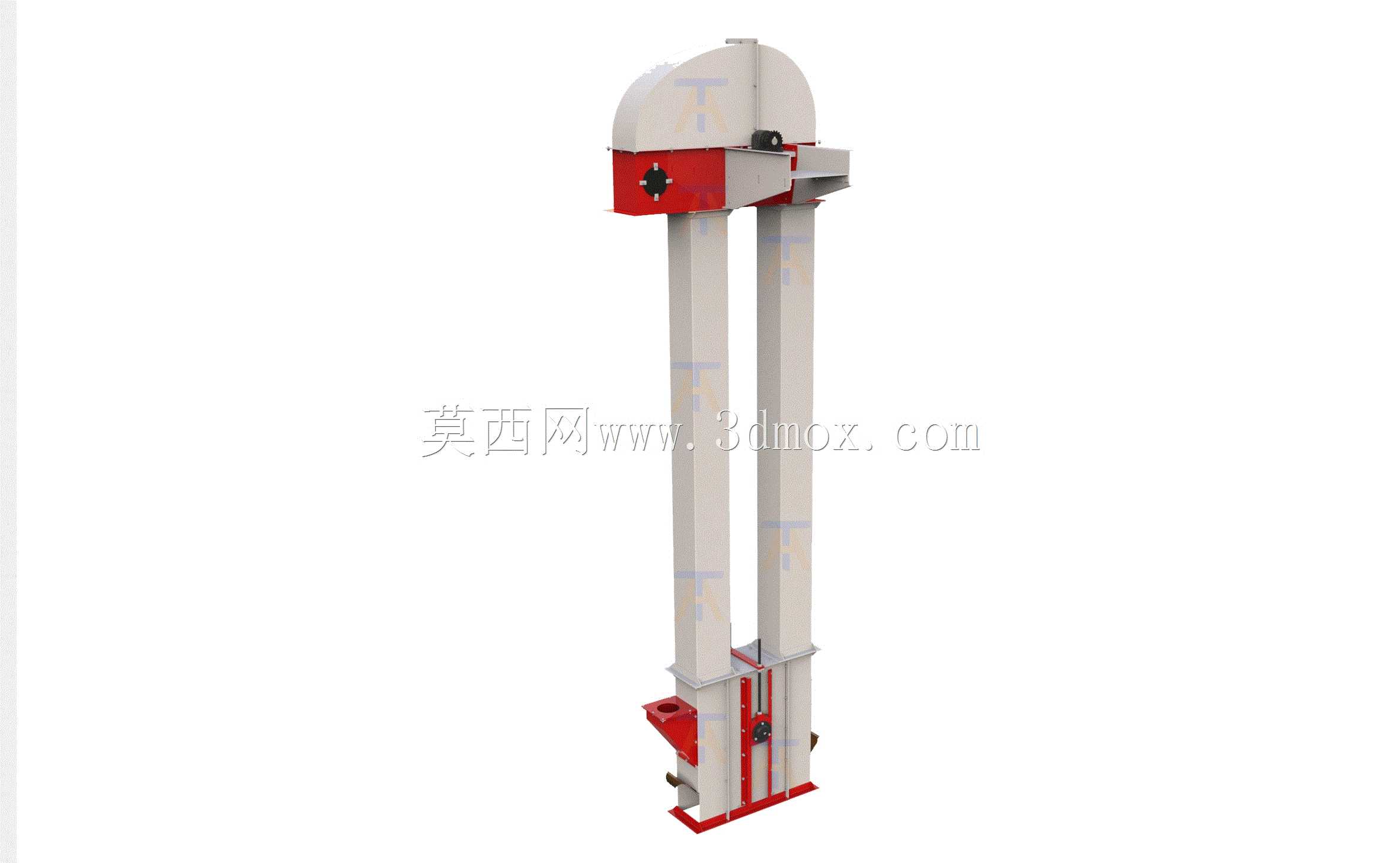

　　在粮油加工、饲料生产、散粮仓储转运的生产场景中，垂直段的散料输送一直是产线布局里的核心环节，这类斗式提升结构正是为了适配大高度差的散状物料垂直转运需求设计，主要针对谷物、豆类这类流动性较好的颗粒状散料，能在有限的厂房占地面积内完成从低位进料点到高位出料口的连续物料输送，避免倾斜输送设备占用过多横向厂区空间。从结构设计逻辑来看，设备头部采用镀锌钢板分块拼接设计，通过螺栓实现可拆卸连接，这种设计一方面是考虑到头部驱动组件、张紧调节结构的后期检修维护，不需要整体拆解头部壳体就能完成内部易损件更换，另一方面镀锌板材的选用也能适配粮食输送场景的防锈、防污染要求，避免板材锈蚀脱落污染输送物料。机身支腿采用1.

　　5mm与2mm两种规格的压型镀锌板制作，压型结构在不额外增加板材厚度的前提下提升了支腿的截面抗弯刚度，支腿同样采用可拆卸式连接设计，方便在进料口位置加装不同规格的进料铲斗，适配不同产量、不同物料特性的进料需求，比如针对流动性稍差的豆类物料，可以更换倾角更大、进料口更宽的进料铲，避免进料段堵料。设备的防爆与安全设计也充分贴合粮食加工场景的粉尘防爆要求，爆震检测装置直接设置在进料入口段，能第一时间捕捉进料段的压力异常，触发泄压或停机保护；头轮位置的皮带轮做了对中设计，保证牵引皮带运行过程中不出现跑偏，可选配的皮带对中传感器搭配橡胶覆盖层，既能实时监测皮带偏移量，也能减少皮带与壳体的硬摩擦，避免摩擦火花引燃粉尘。

　　设备的关键位置设置了粉尘爆炸泄压通风口，在发生粉尘爆燃时能快速定向泄放压力，避免整机结构被破坏；机座下部设置的补风洞口，能在设备运行时形成稳定的内部气流，一方面将机内悬浮的粉尘导向吸尘口集中收集，减少粉尘外溢，另一方面也能避免机座内部积料，减少残留物料霉变生虫的风险，针对需要实时监控运行状态的场景，还可以在机座位置加装塑料观察桶，不用停机就能观察皮带运行速度、料斗装料情况，及时发现打滑、缺料等运行故障。从安装边界来看，这类提升设备的横向占用面积极小，仅需要预留支腿固定的基础点位，以及头部驱动电机的检修空间，垂直高度可以根据实际产线的提升需求做模块化拼接，不需要重新设计整体机身结构，能适配不同厂房层高、不同进出料高度差的布局需求，

　　进料口与出料口都预留了标准连接接口，可以直接和上游进料设备、下游出料溜管对接，减少现场安装的改制工作量。日常维护层面，可拆卸的壳体设计能快速打开检修段，完成料斗紧固、皮带张紧、残留物料清理等常规维护工作，所有易损件都采用标准化设计，更换时不需要对主体结构做切割焊接，能大幅缩短停机维护时间。
