透明外壳双摇杆无线遥控手柄

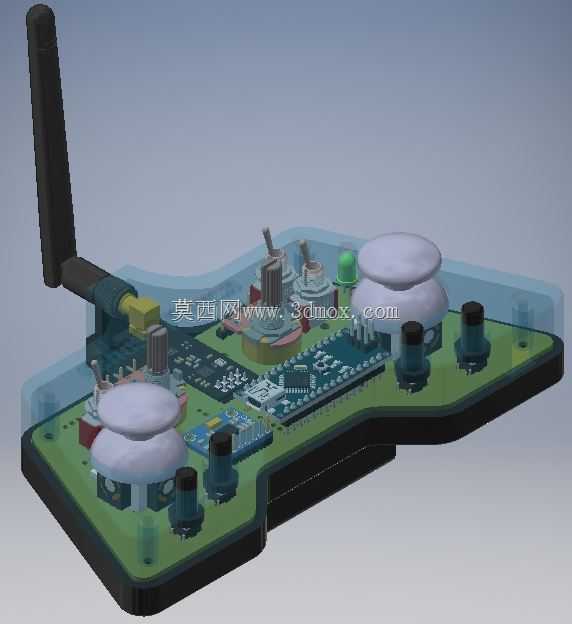

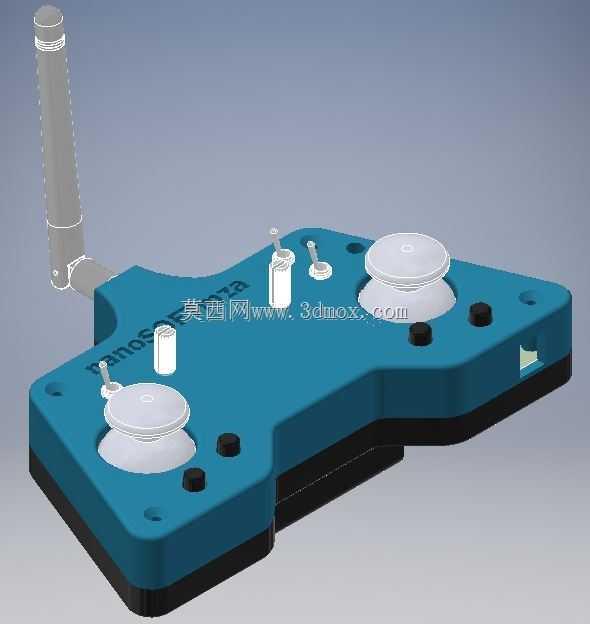

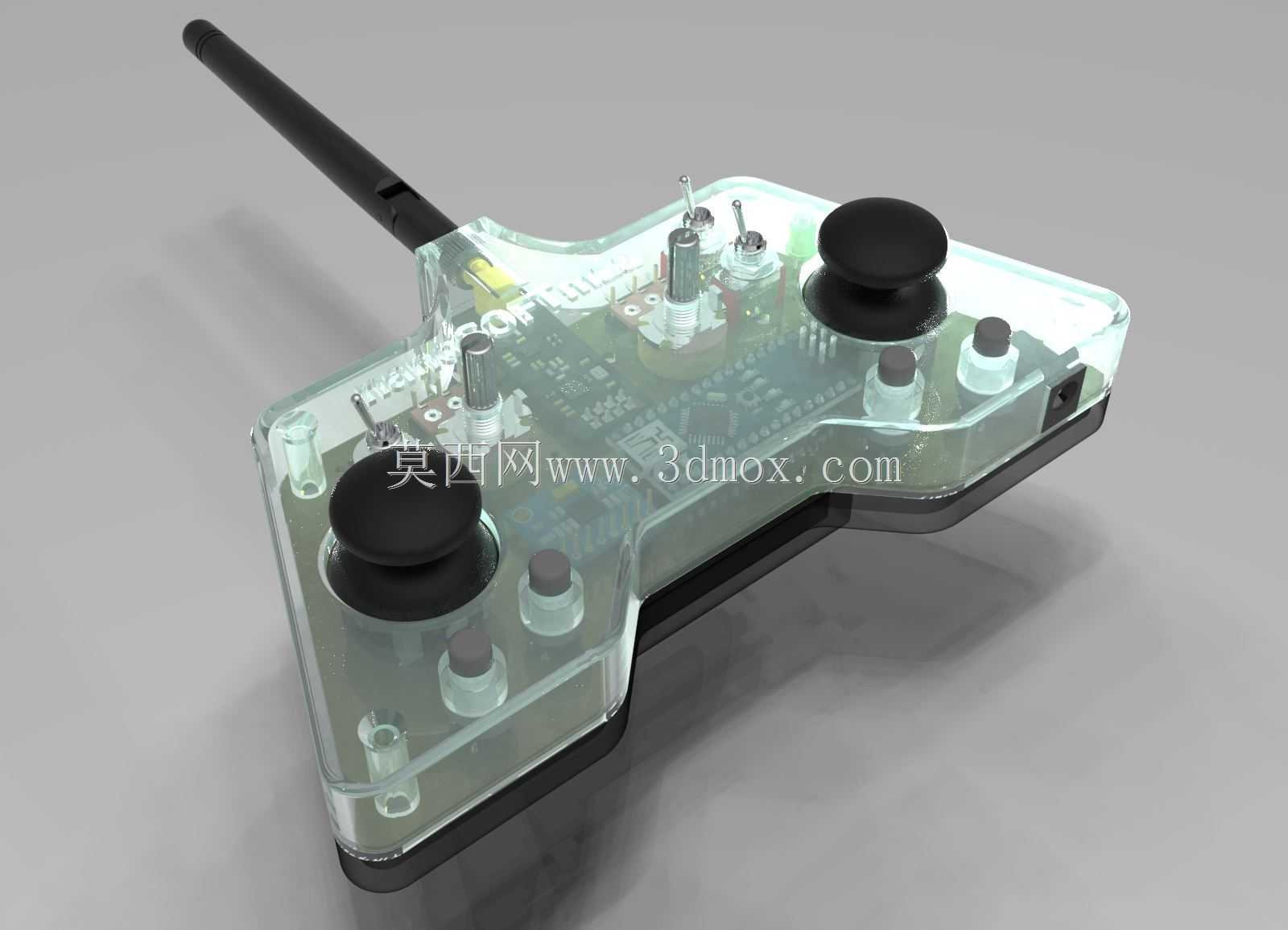

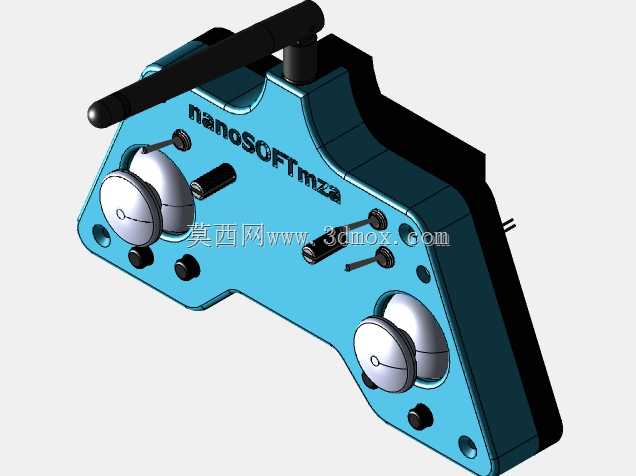

　　这套手持遥控装置的结构方案，最初是围绕小型移动载具、教学实验平台以及短距离无线操控场景展开的，整机采用双手握持的异形轮廓，外壳使用透明亚克力板材分层加工，既可以直接观察内部电路板、接线和元件排布，也方便在调试阶段快速排查按键、摇杆与主控板之间的装配干涉。手柄前端伸出一根外置天线，用于提升无线信号的发射与接收稳定性；上表面左右各布置一枚大尺寸模拟摇杆，拇指操作区域留有足够的活动余量，周边分布多枚轻触按键与状态指示元件，能够同时完成方向量输出、功能切换和通道触发。

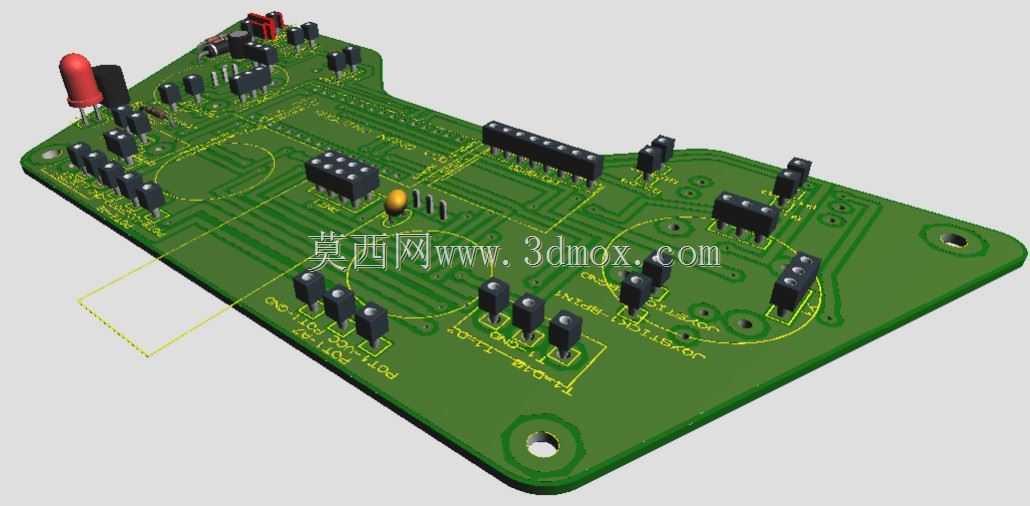

　　从内部布局看，主控板沿手柄中轴放置，摇杆底座通过紧固件固定在下层支撑板上，按键元件围绕手指自然落点排布，避免握持时出现误触。透明上盖与底壳之间采用立柱加螺钉的方式锁紧，四周预留穿线和接口避让空间，电池、无线模块与主控板分层安置，重心尽量靠近掌心区域，长时间手持时不易出现前端下坠。外壳边缘做了圆角过渡，左右握持区按照手掌轮廓收窄，拇指能够自然覆盖摇杆，食指和中指则可托住底壳侧边。

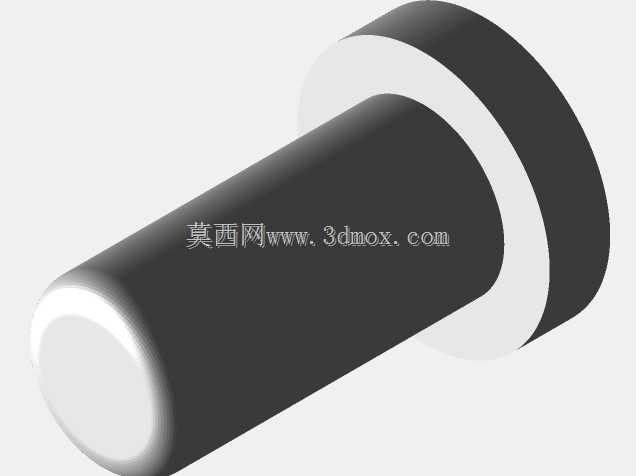

　　在实际应用中，这类手柄可接入小型机器人、模型车、简易机械臂或者实验台的控制回路，模拟摇杆输出连续量，适合控制行进速度与转向角度，独立按键负责模式切换、急停或者辅助动作。设计时需要重点核对摇杆帽顶面与外壳上表面的高度差，保证拇指推动时不会蹭到透明盖板；天线根部要保留弯折和固定空间，避免外壳装配后压损馈线；按键顶端需略高于面板但又不能突出过多，防止收纳时误触发。

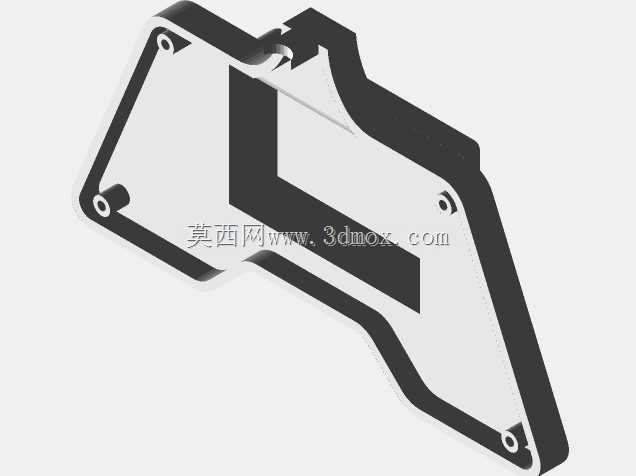

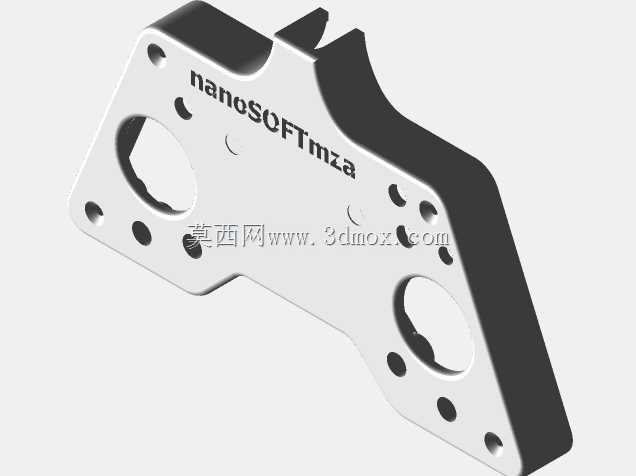

　　安装边界方面，底壳内部要为主控板、无线模块和供电线留出连续平面，螺钉柱位置不能与电容、接插件等较高元件重叠；外壳各层板材的开孔需要与摇杆螺纹、按键行程和接口位置一一对应。维修或改装时，拆开上盖即可直接更换元件，透明壳体也让接线走向、模块固定方式和人机操作关系一目了然，适合作为电子控制、机械结构与人机交互结合的实训参考方案。
