苏联台风级战略核潜艇精细结构建模

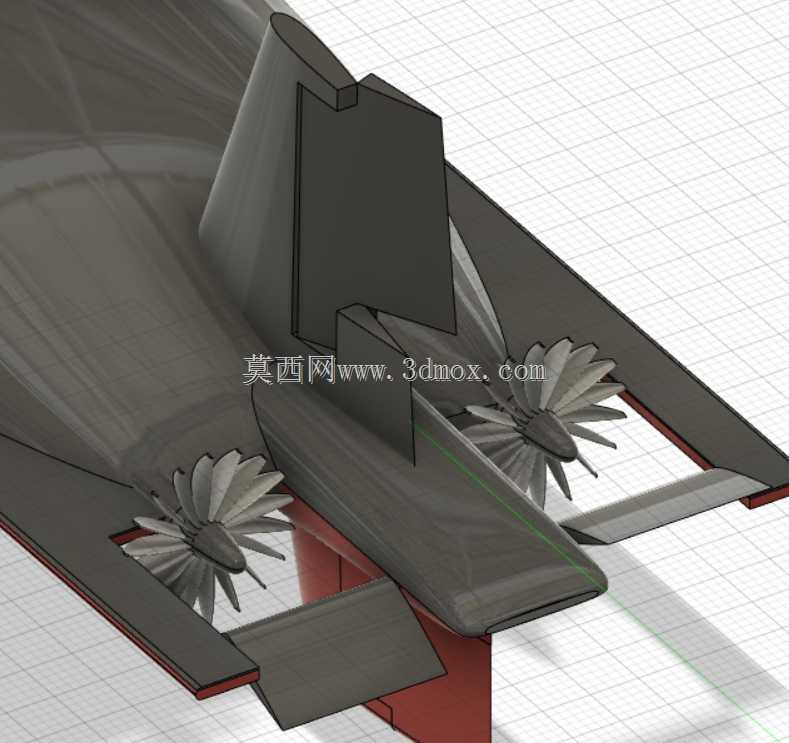

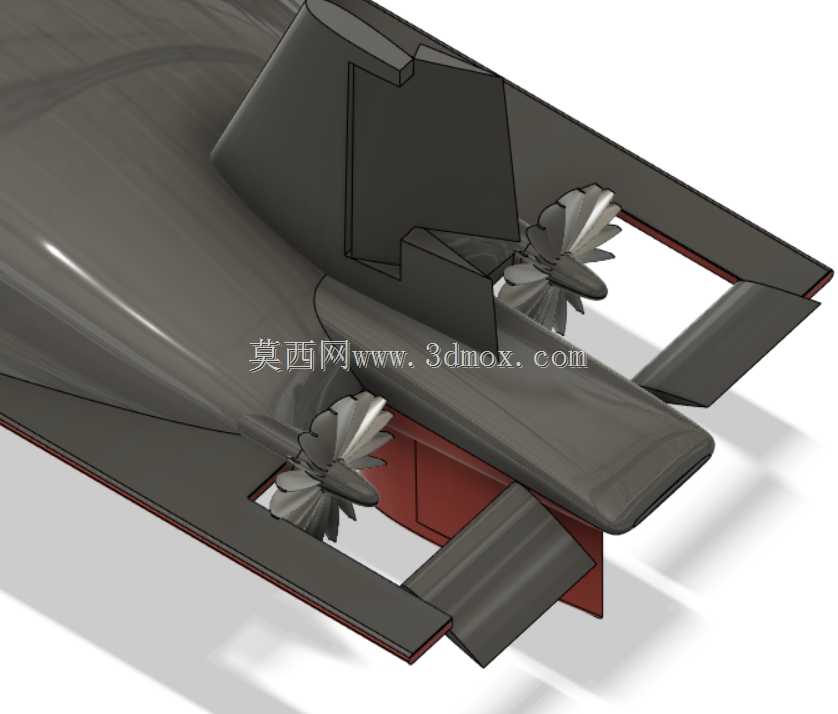

　　水下战略威慑装备的三维结构还原，核心围绕大吨位双壳体弹道导弹核潜艇的总体布局展开，建模过程中首先梳理水下航行体的水动力外形边界：艇体采用拉长水滴线型，艏部为圆润钝头以适配水下大深度航行时的流场过渡，降低航行阻力与流噪声，艉部配置十字形操纵舵面，包含垂直方向的上下稳定翼与水平方向的升降舵，舵面转轴位置与艇体尾部锥段的连接结构做了独立装配约束，可直观展示舵面绕轴转动的运动逻辑，匹配实艇水下航向、深度调整的操纵功能。

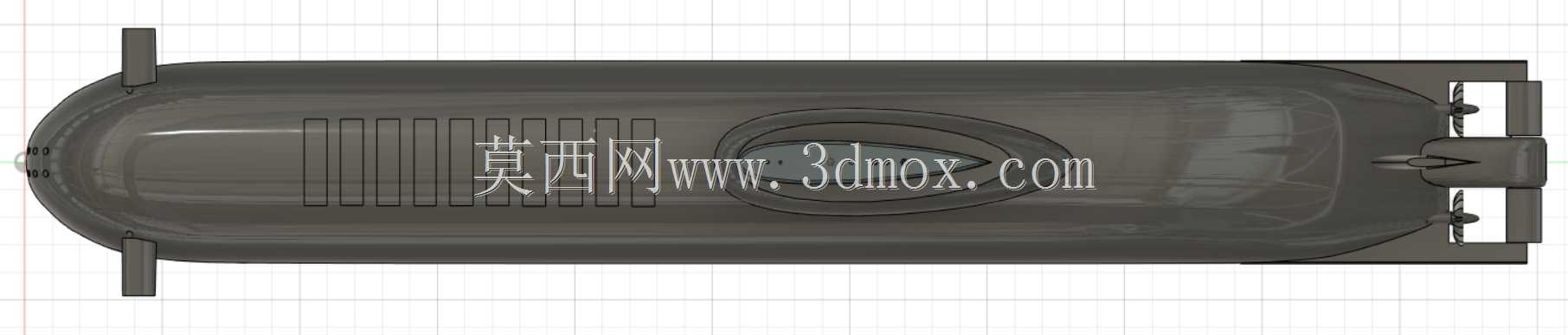

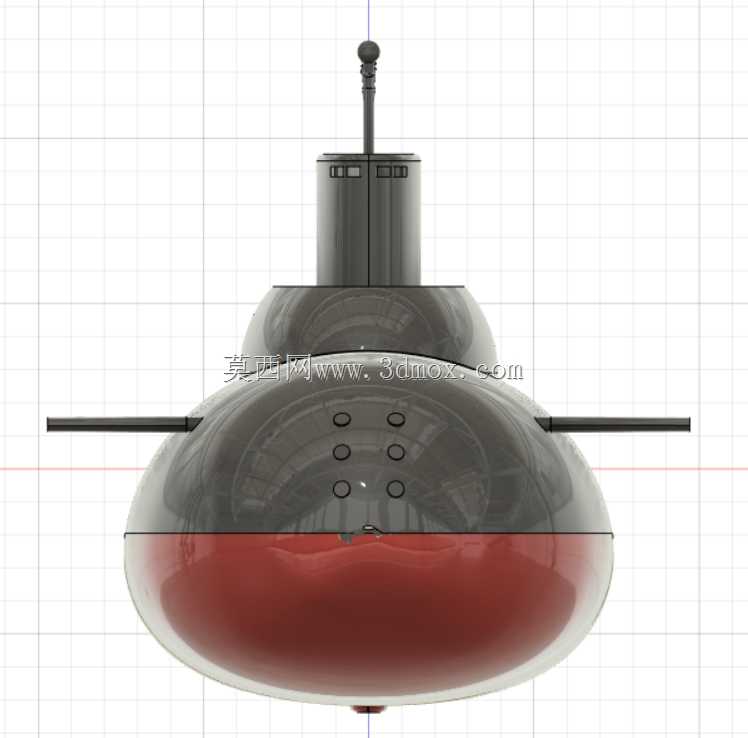

　　建模时特意将潜望镜、通气管、通信天线等围壳顶部的升降桅杆做成可动装配体，每根桅杆都设置了独立的升降导向导轨与限位结构，还原实艇围壳内桅杆升降机构的安装逻辑，围壳本身采用偏置布局，为艇体中部的导弹发射筒阵列预留安装空间，这也是该型潜艇区别于其他战略核潜艇的典型布局特征：20具潜射弹道导弹发射筒呈两列布置在围壳前方的主耐压舱段内，建模时完整还原了发射筒顶盖的外轮廓与筒身和耐压壳体的连接加强结构，筒盖的密封配合面、开启铰接结构都做了细节刻画，可用于展示导弹发射作业时筒盖启闭的动作流程。

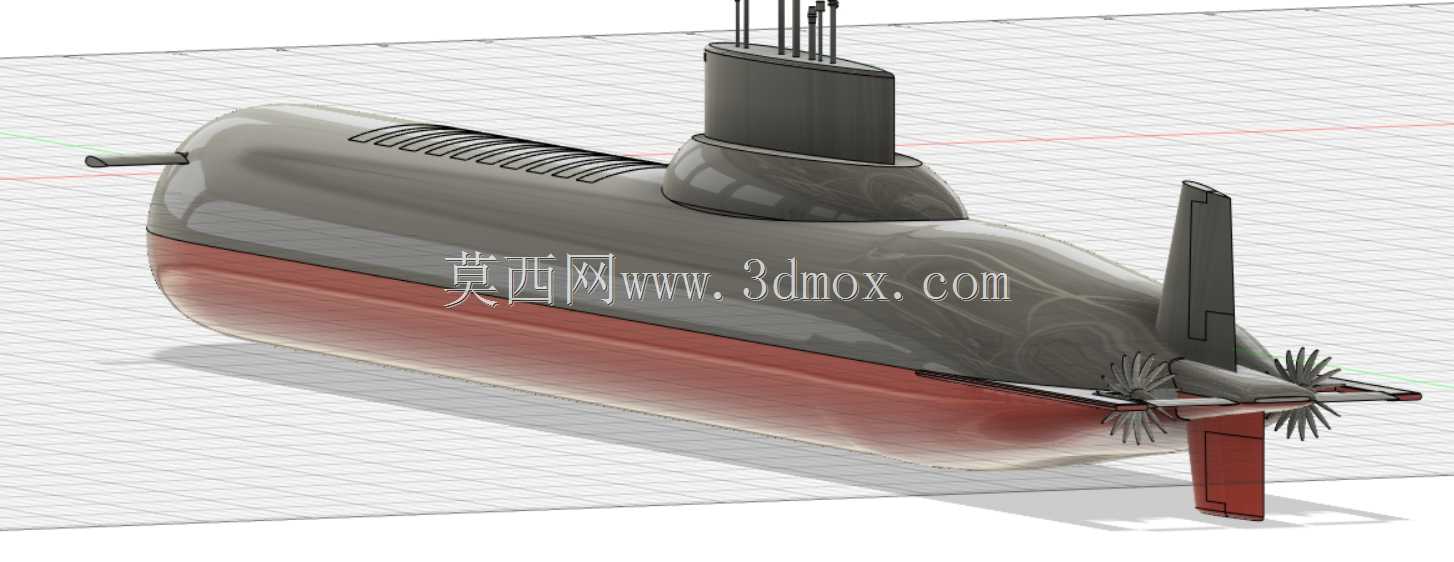

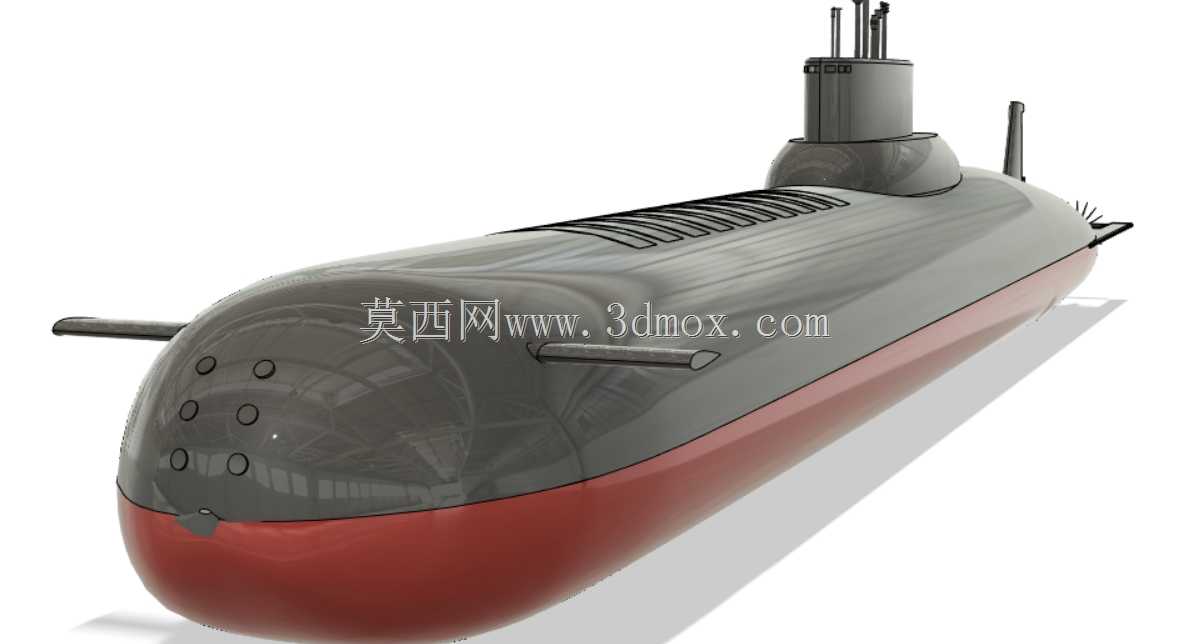

　　艇体外壳采用上下分色的写实外观，上部为消声瓦覆盖的深灰色非耐压壳体，下部为红色的压载水舱外板，压载水舱的注水排水口、通海阀的外接口位置都在艇体表面做了对应标识，主推进装置为艉部的七叶大侧斜螺旋桨，桨叶的翼型曲面、桨毂与主轴的连接法兰都按实艇比例建模，螺旋桨设置了绕主轴的旋转自由度，可模拟水下航行时的推进转动状态。

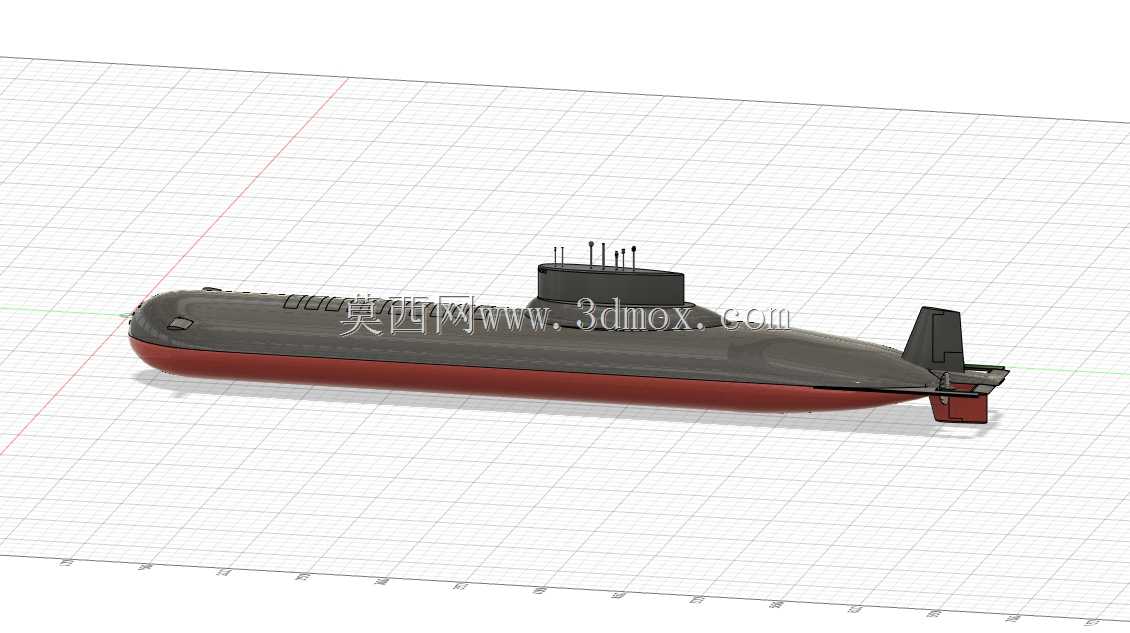

　　从安装边界来看，整艇模型的长宽高比例严格参照实艇参数缩放，艇体最大宽度位置集中在中部导弹舱段，围壳的高度、舵面的展长都控制在艇体主轮廓的包络范围内，不会出现超出实艇布局的外凸结构；内部可拓展展示的舱段包含艏部鱼雷舱、中部指挥舱、导弹舱、后部反应堆舱与艉部主机舱，各舱段的耐压壳体壁厚、舱壁加强肋的排布都做了简化还原，既保证模型外观的还原度，也能支撑装备结构教学、海军装备科普展示、水下航行器外形方案参考等场景使用，可动部件的设置也能用于演示潜艇水面航行、下潜、潜望状态、导弹发射准备等不同工况的姿态变化，帮助结构设计从业者理解大型水下装备的总体布局逻辑与多系统集成的装配思路。
