木质镜像小艇内部结构三维数模

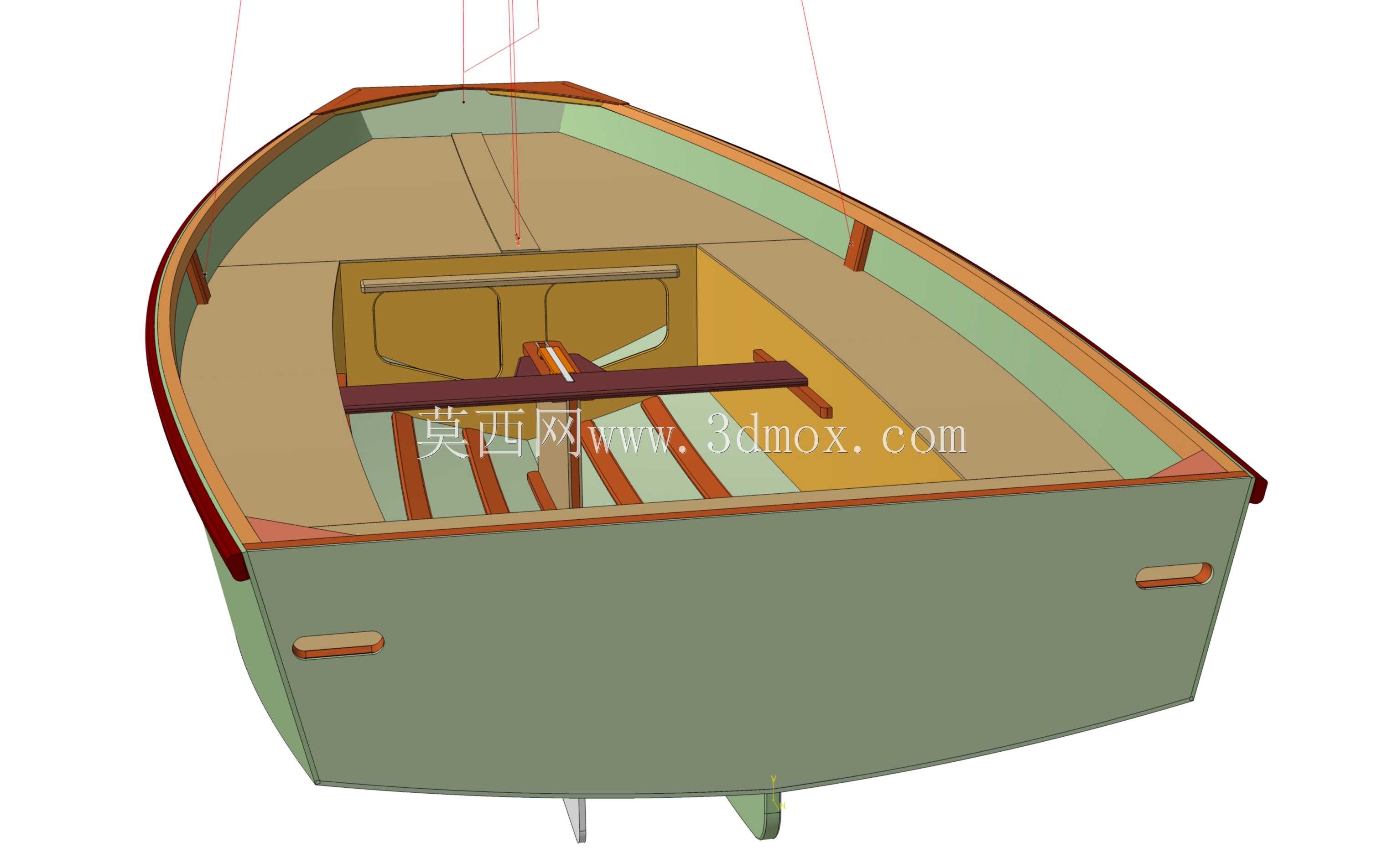

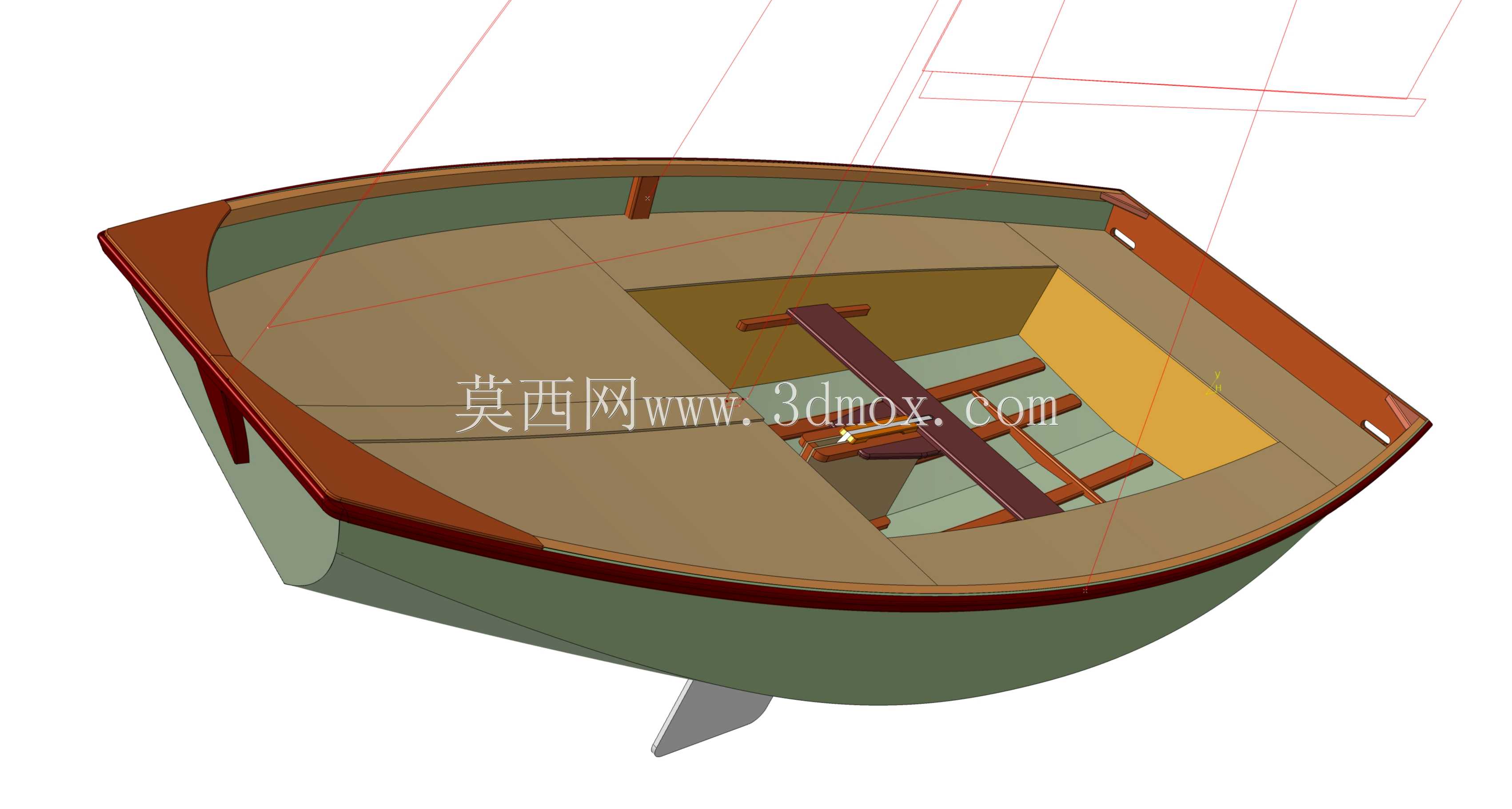

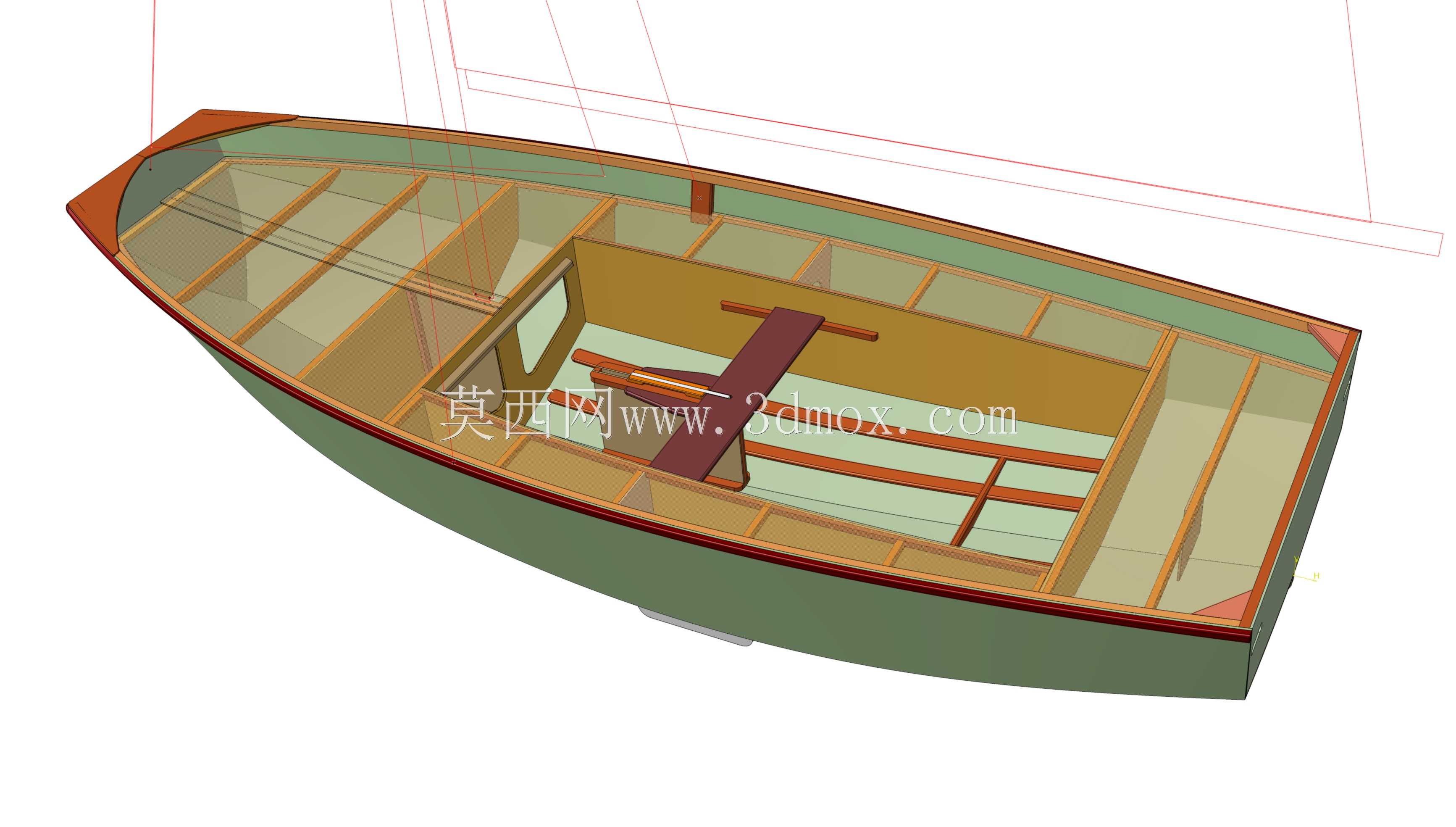

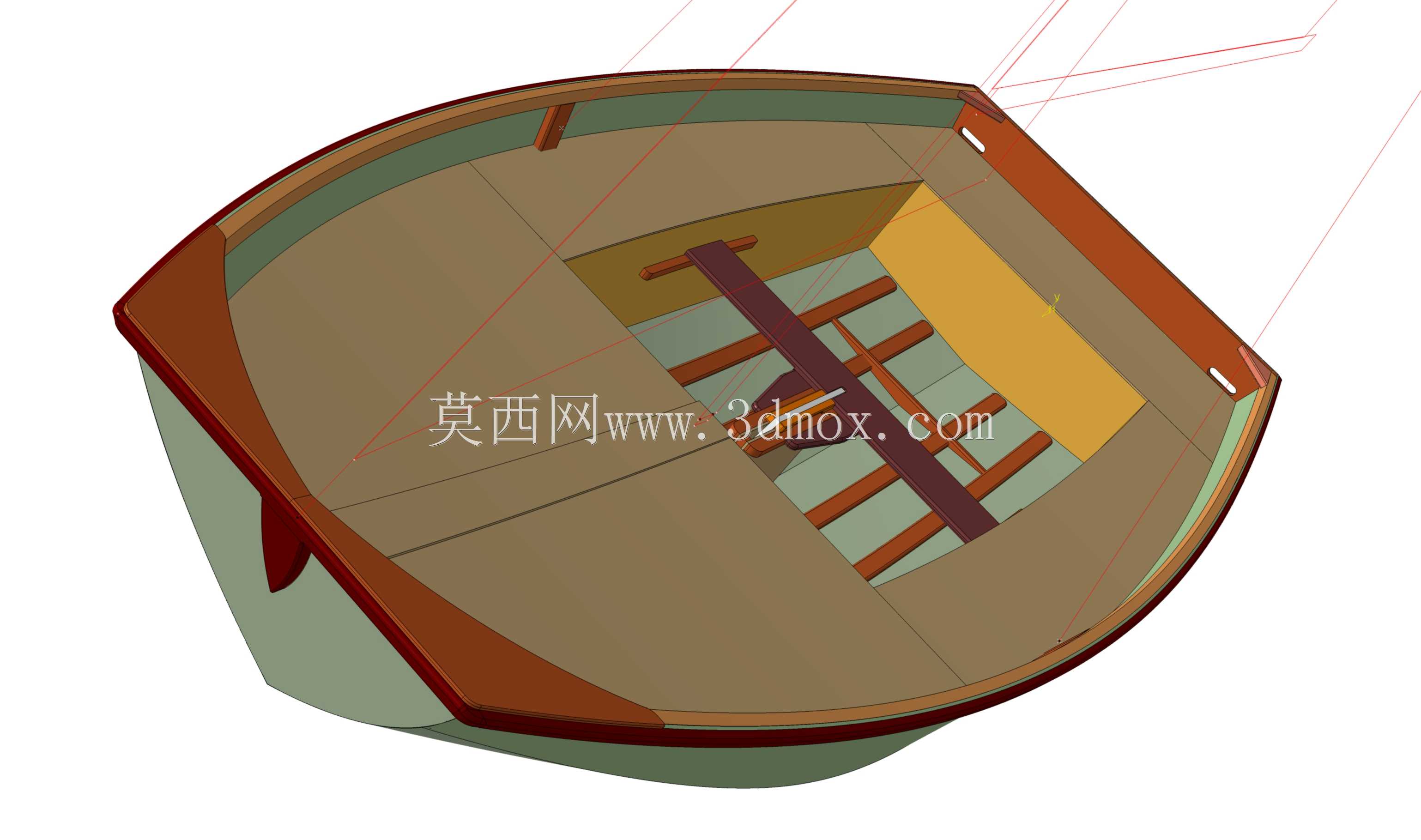

　　该数模围绕小型木质镜像小艇的船体与内部承载结构展开，重点还原了船壳线型、横向肋骨、纵向加强件、座板、横舱板及中部划行操作区域，适合用于小型船舶结构学习、木船建造工艺分析、教学演示以及方案阶段的空间校核。模型没有停留在外观曲面层面，而是把船体内侧的骨架关系表达得比较清楚：肋骨沿船长方向按线型变化布置，端部与船壳板贴合，纵向构件贯穿多个肋位，用于约束船体横向变形；座板和横板既承担乘员支撑，也在开口区域形成局部刚度补充。

　　从实际用途看，这类小艇通常服务于近岸短途交通、休闲划行、训练教学或附属交通艇场景。船体采用较饱满而浅吃水的线型，艏部上扬以减少迎浪时的拍击，艉部线型相对平顺，便于低速航行时保持方向稳定。内部空间保留了较宽的作业和乘坐区域，中部构件为划桨、操艇或临时放置物品提供支撑。建模时需要特别注意船壳板厚度、肋骨间距和构件之间的干涉关系，因为木质结构多依靠板、骨材、座板和连接件共同受力，单纯的外表面模型无法反映装配可行性。

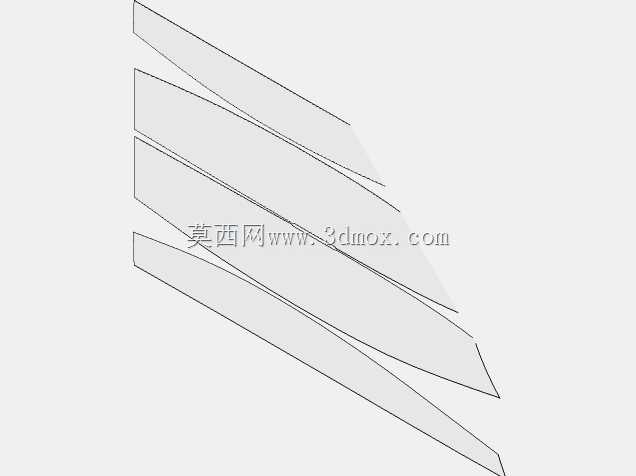

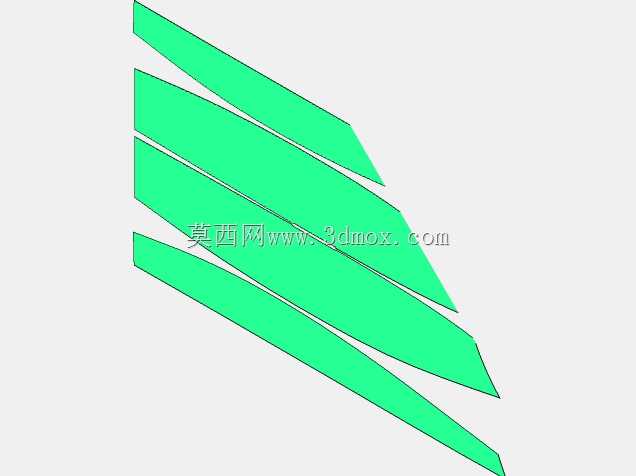

　　设计思路上，数模把船体分成外壳、骨架、内部舾装和操作件几个层次。外壳负责提供浮力与水动力外形，骨架负责把局部载荷传递到整船，座板和横板则兼顾人体工程学与结构加强。中部横向构件的位置需要避开乘员腿部活动范围，同时不能削弱船体开口处的抗弯能力；肋骨与船壳之间应保留合理贴合面，便于后续按木作工艺拆成零件图。若进入实船建造，还需在现有结构基础上补充紧固件、密封缝、木料规格和粘接或捻缝工艺细节。

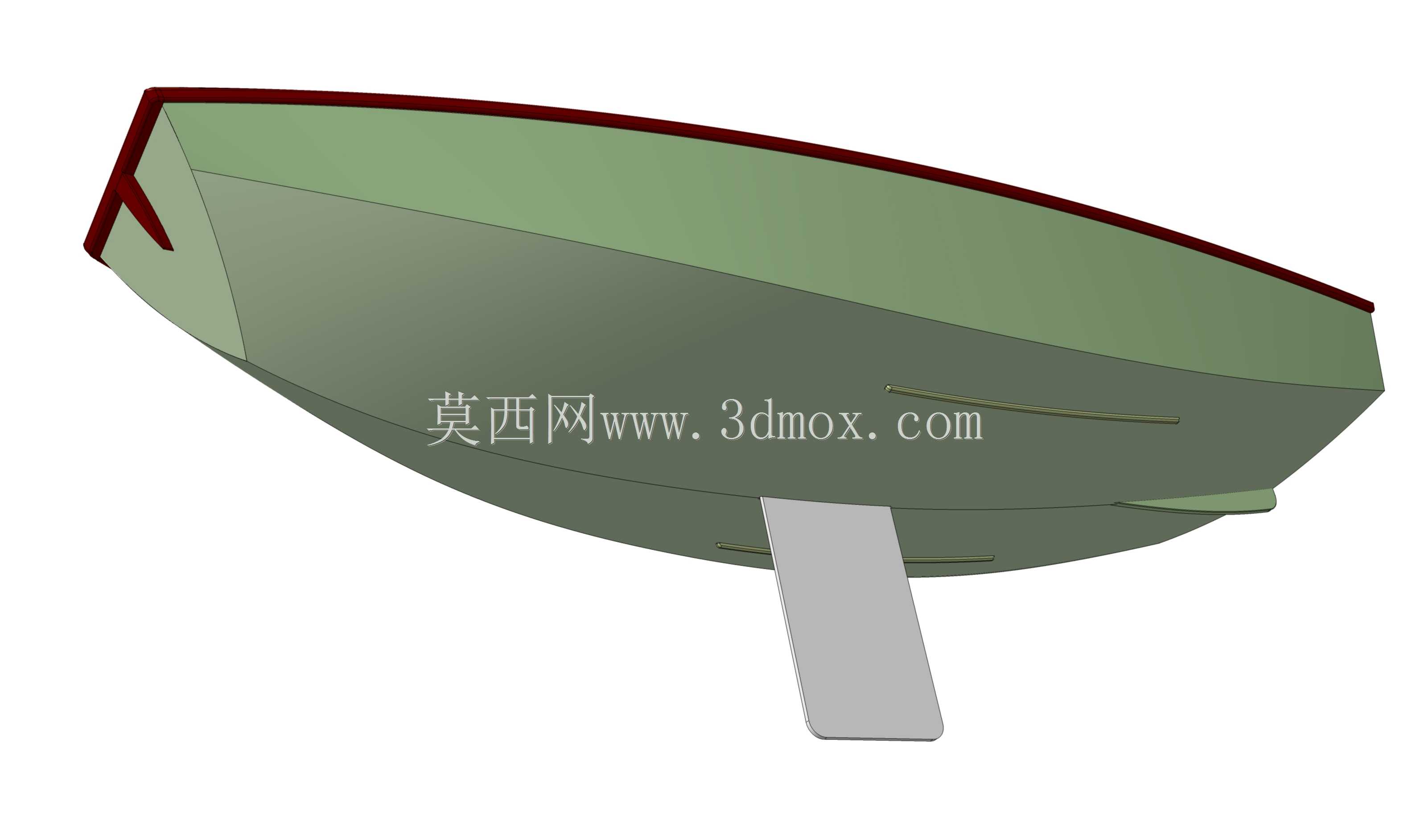

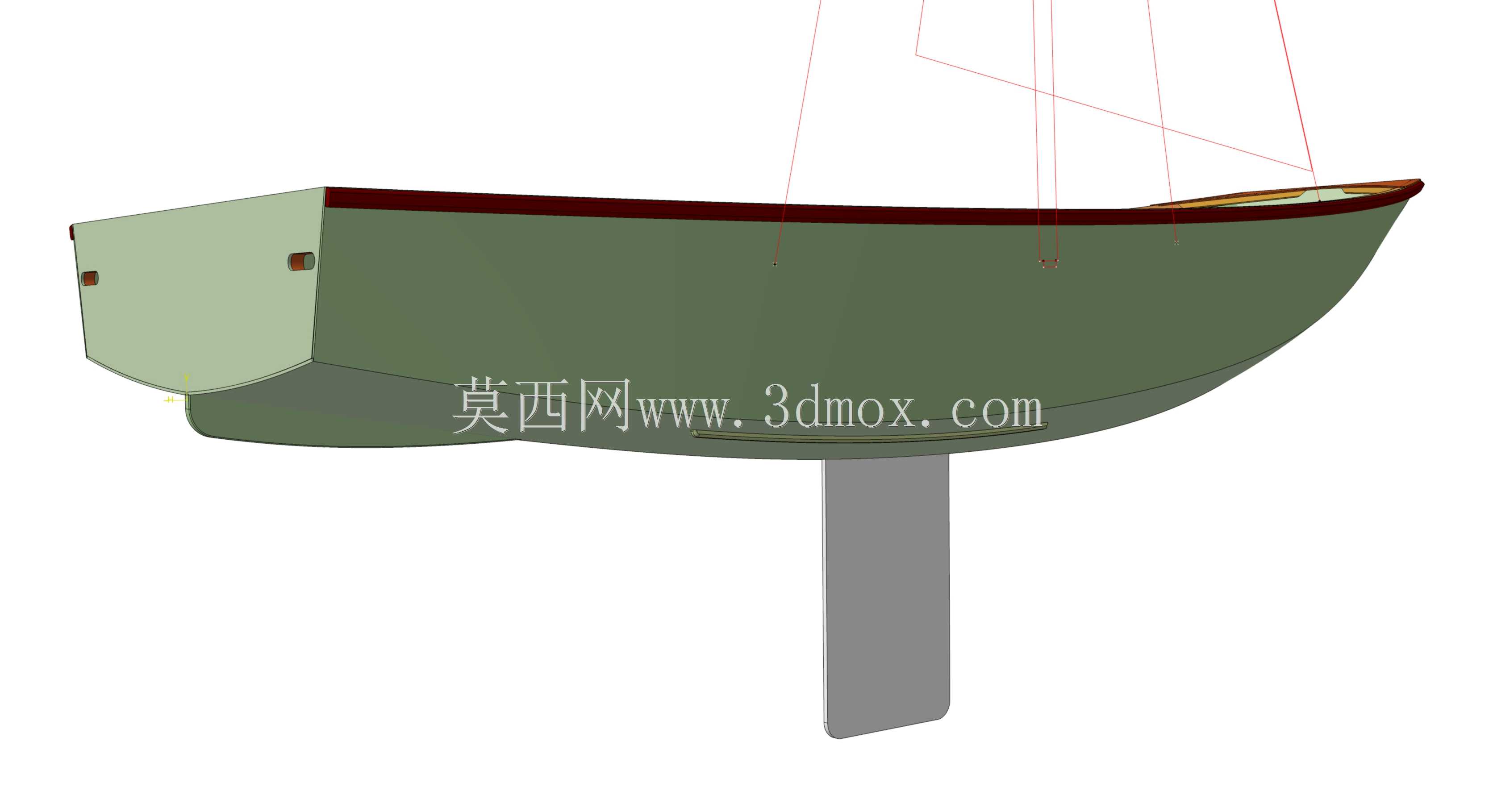

　　外形边界方面，模型呈现的是狭长单体小艇形态，船宽在中部达到较大值，向艏艉逐渐收束；船体深度随肋位变化，艏部干舷较高，艉部便于登乘和操艇。内部构件均位于船壳轮廓以内，安装时不能突破外板线型，也不能占用必要的排水和维护空间。对于三维结构人员，该模型可用于检查曲面光顺、骨材排布、开口加强和人机空间；对于木船制作人员，则可作为理解传统小艇构造、拆分加工件和评估装配顺序的直观依据。
