松下TB1400六轴焊接机械手结构设计

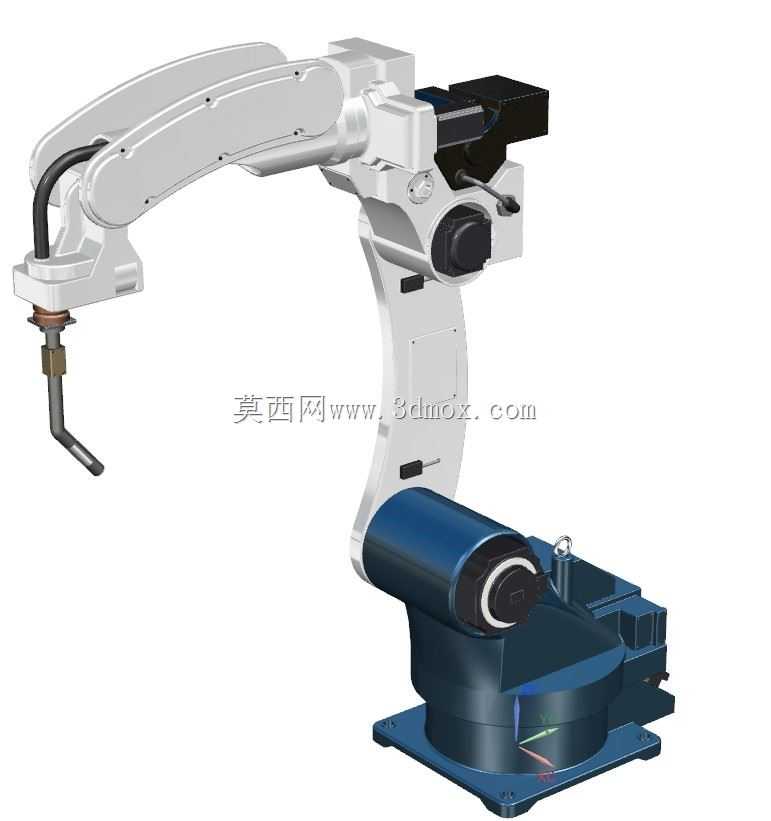

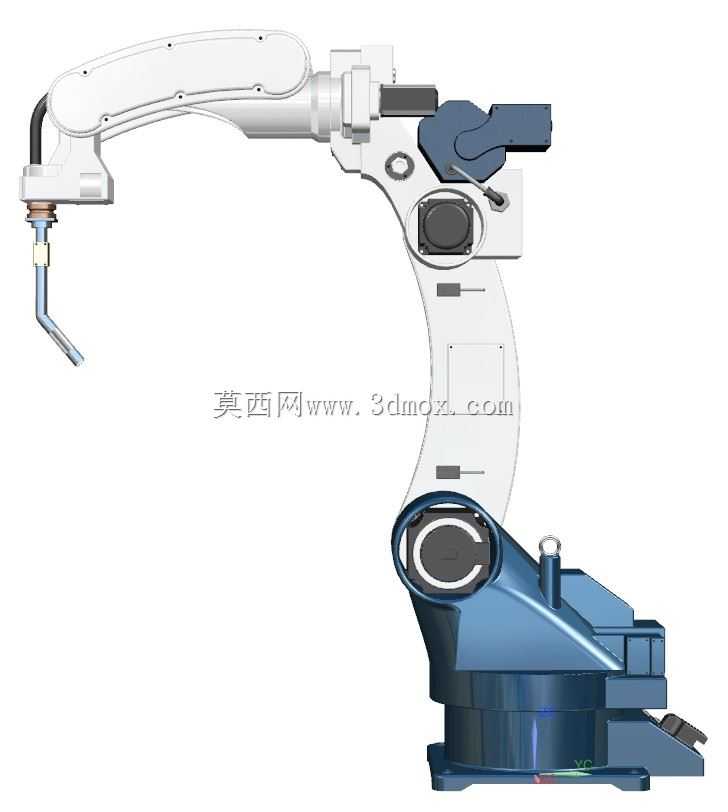

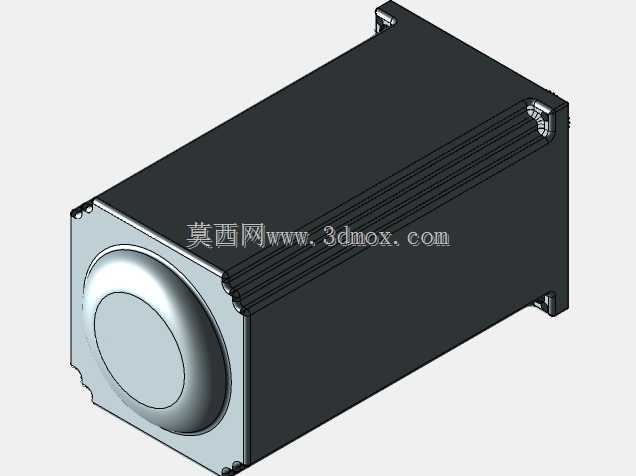

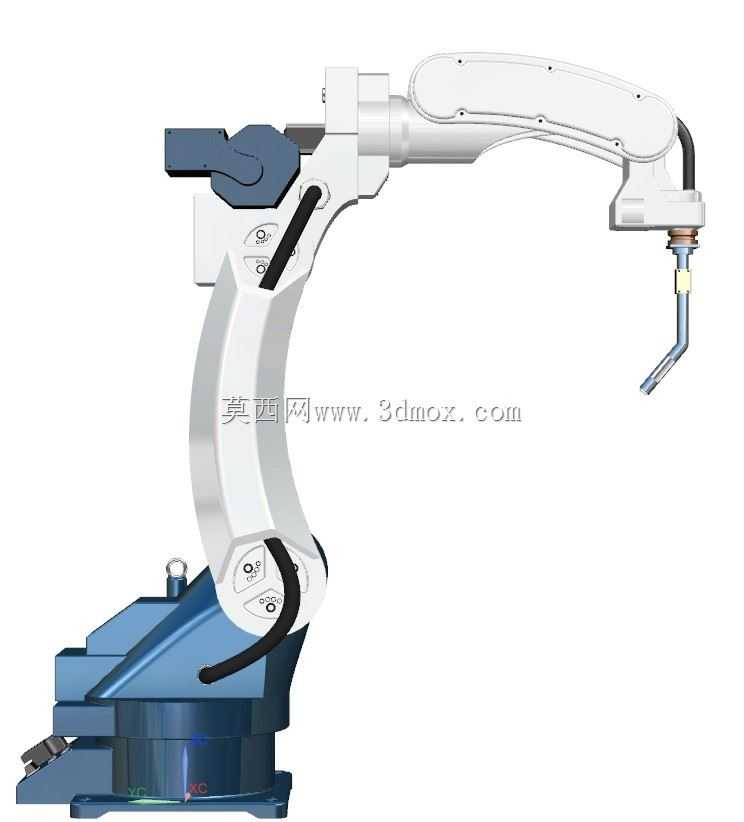

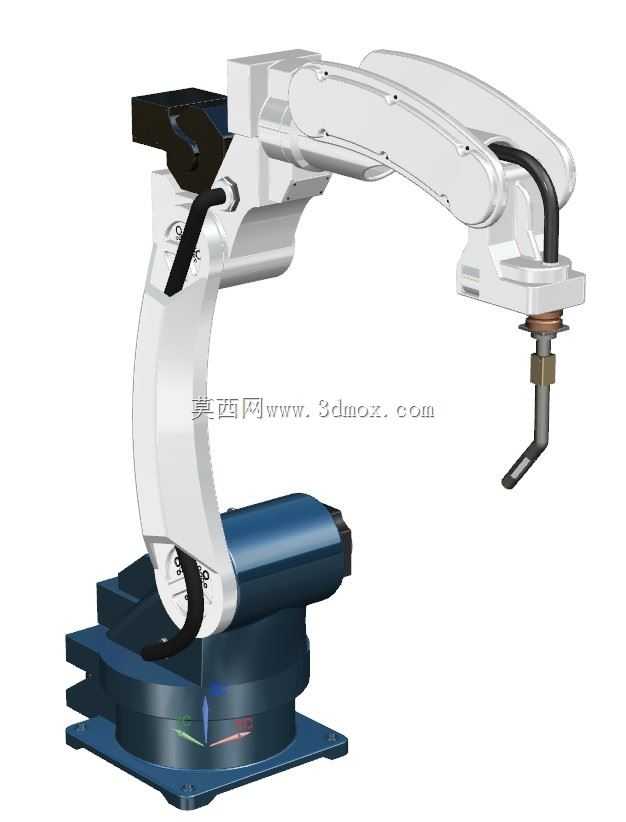

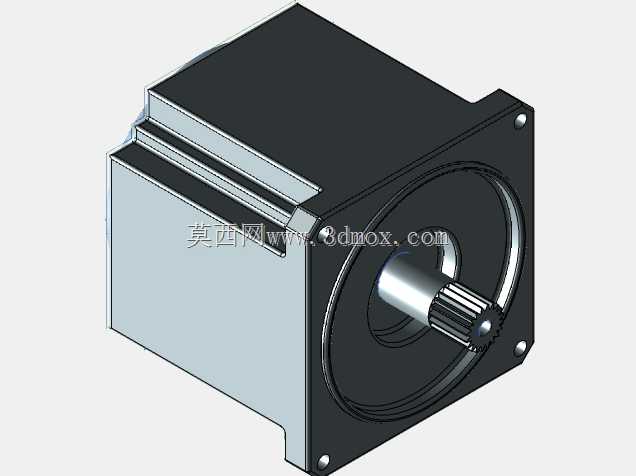

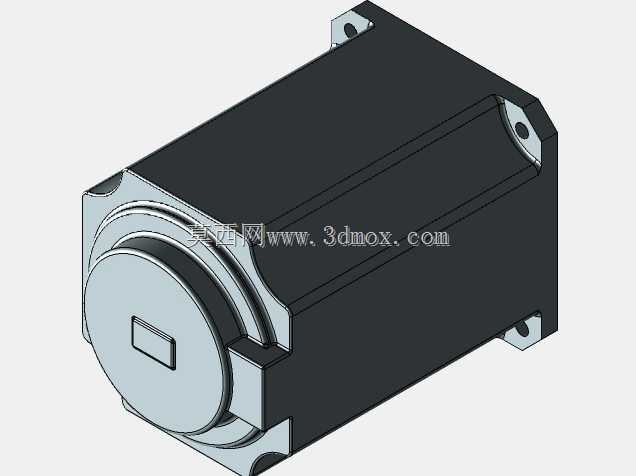

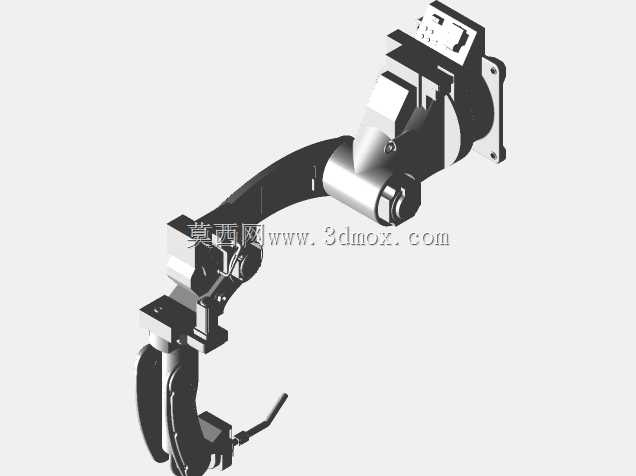

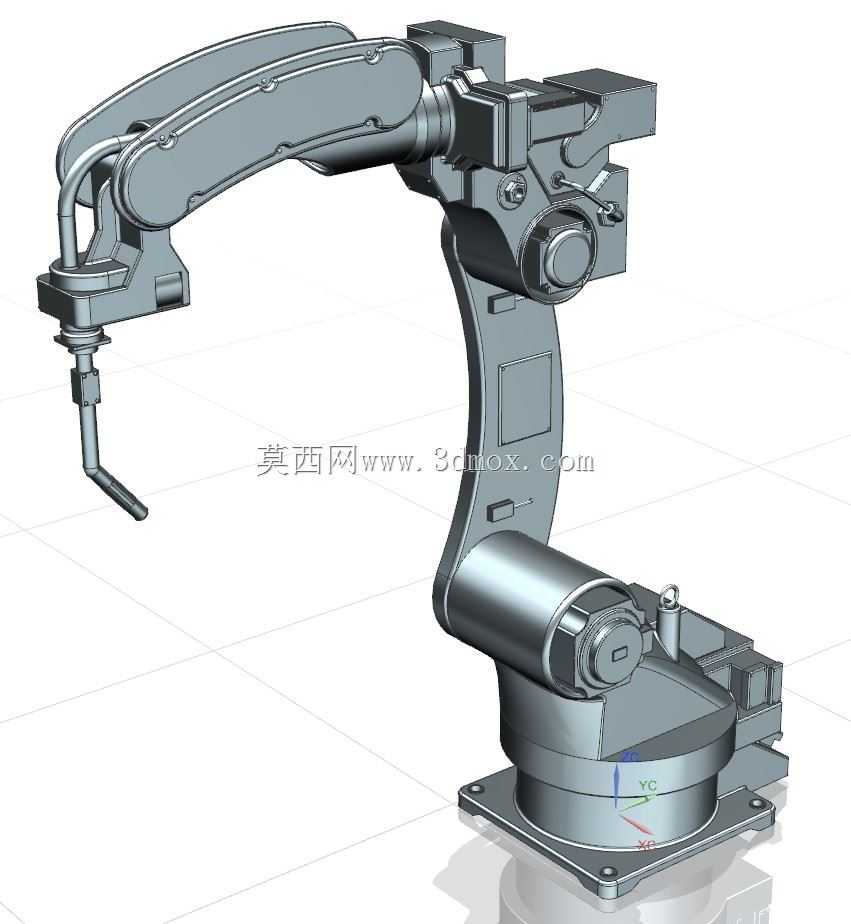

　　该套三维结构完整还原了车间弧焊工位常用的六轴关节型焊接机械手本体形态，覆盖底座回转座、下臂摆动关节、上臂俯仰连杆、腕部偏转传动段以及末端焊枪夹持总成全部核心构件，建模过程严格对照现场服役设备的真实装配关系搭建，各关节处的伺服电机安装位、谐波减速器配合面、管线收纳走线槽、限位挡块结构均做了精细化还原，没有省略影响结构判断的关键细节。

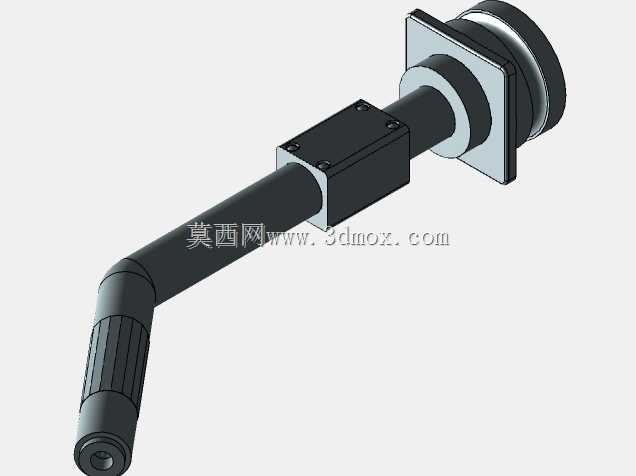

　　从产线落地场景来看，这类机械手主要部署在汽车零部件钣金焊接、工程机械结构件弧焊、五金支架批量焊合工位，替代人工完成长焊缝连续走枪、多角度转角焊接、重复点位引弧作业，能稳定控制焊枪行走轨迹偏差，避免人工焊接长时间作业产生的疲劳误差，腕部末端预留的标准夹装接口可兼容气保焊枪、氩弧焊枪以及送丝机构固定座，底座法兰面的安装孔位按照现场落地安装的布局排布，设计阶段就充分考量了设备就位时的地脚固定边界，底座整体占地范围适配常规焊接工作站的工装平台间距，不会和周边变位机、安全防护栏产生干涉。

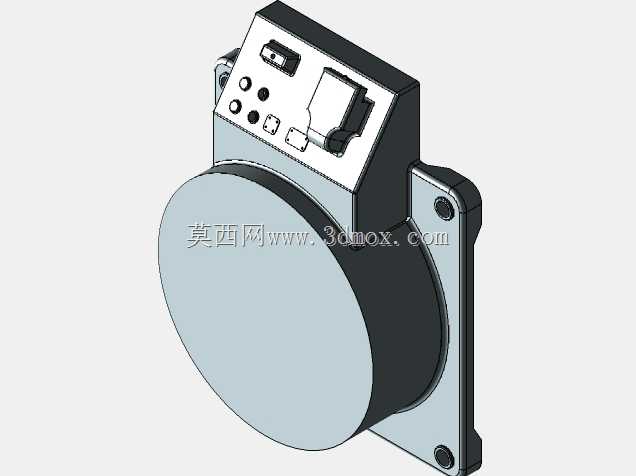

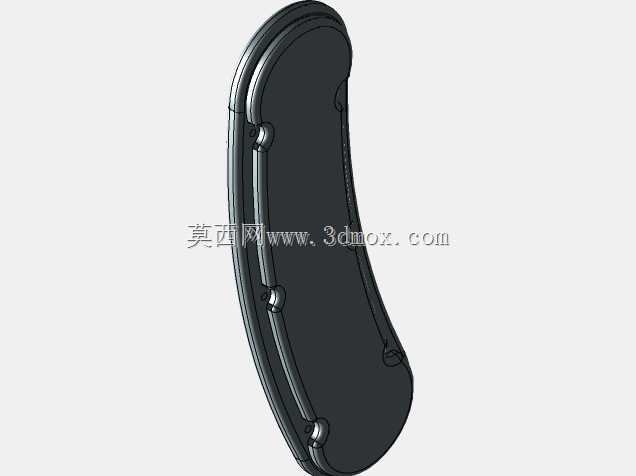

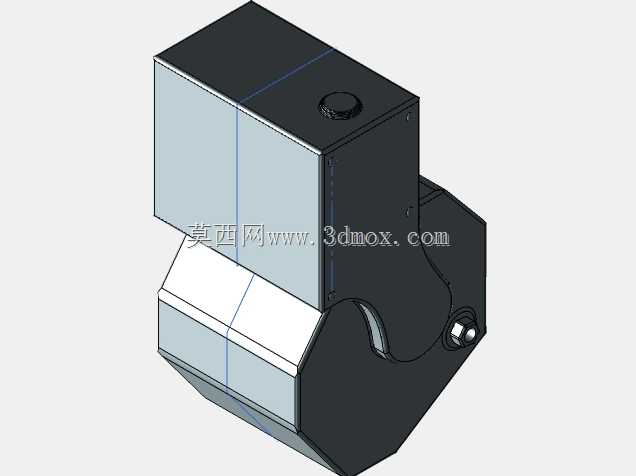

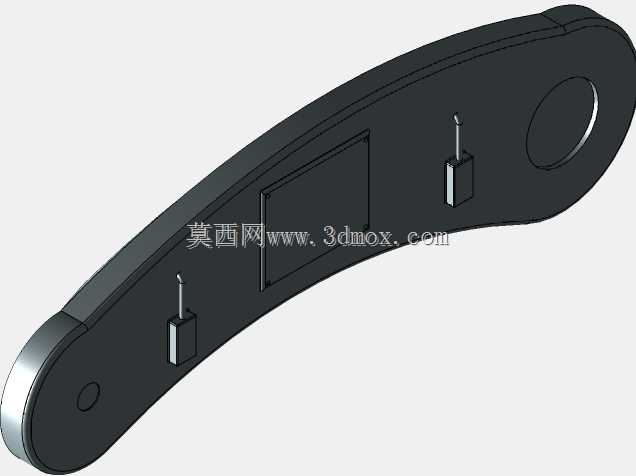

　　结构设计层面，大臂与小臂采用轻量化的高刚性壳体造型，在保证关节负载能力的前提下削减臂体自身重量，降低各轴伺服驱动的负载余量需求，关节处的黑色防护盖板既可以遮挡内部传动线束，也能避免焊接飞溅的焊渣直接磕碰臂体漆面，底座侧方布置的深色伺服舱为整套设备的一轴回转提供动力输出，舱体外形做了弧面过渡，减少车间积尘死角。臂体内部预留的中空走线通道可以把焊枪送丝管、动力电缆、信号线缆全部收纳在臂身内侧，避免设备高速回转时管线外露拖拽剐蹭周边工装。

　　建模时各运动副的转动范围完全参照真实设备的作业边界设置，一轴底座可完成整周大范围回转，二轴下臂可完成前后大角度俯仰，三轴小臂配合臂段实现上下抬升，腕部三个关节协同调整焊枪姿态，可伸入结构件内侧的狭窄焊缝位置完成作业，整机的臂展覆盖范围适配中等尺寸焊接工件的加工需求，安装时只需保证底座周边预留足够的臂体回转安全距离，即可快速接入焊接工作站完成布局，结构数据可直接用于工位布局仿真、臂体干涉校验、实训教学演示以及非标焊接工作站的方案选型参考。
