剪叉式气动拾取移栽机械手结构

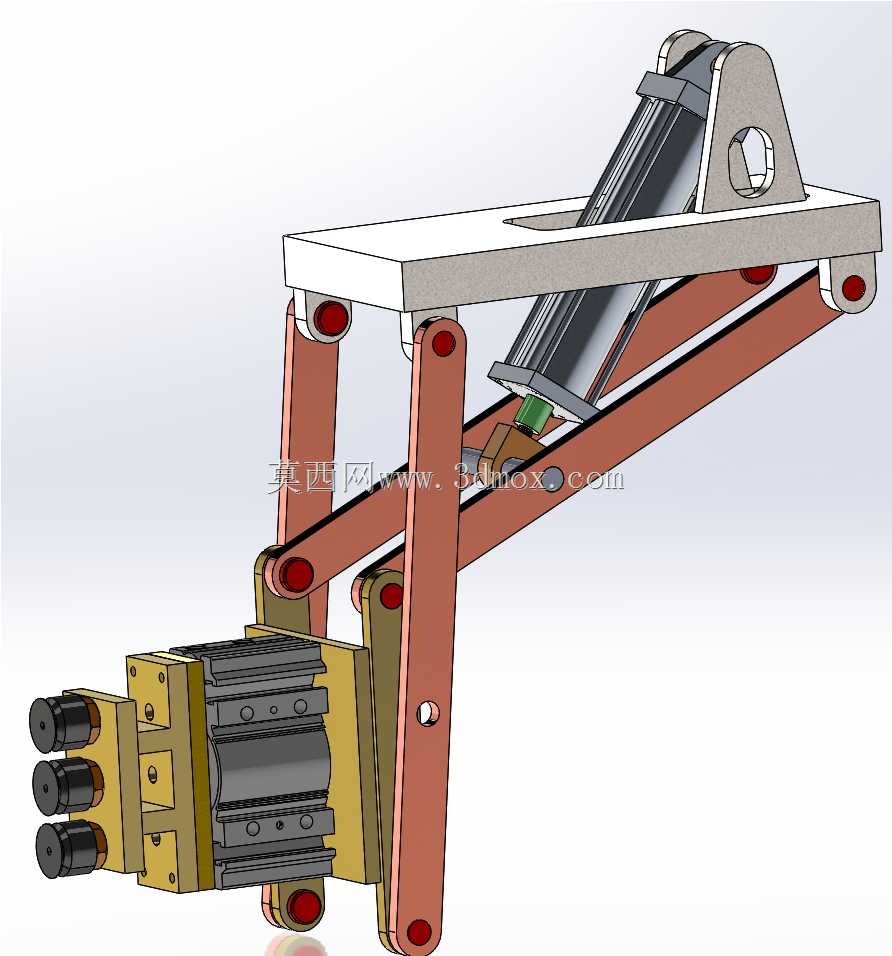

　　该机构面向小件工位间自动取放场景，常见于装配线、检测线、包装线及机加工上下料单元，用于把工件从来料位置抓取后提升、横移并释放到定位治具或料盒中。整体采用上部固定横梁、中部剪叉升降臂、下部执行夹爪的布置方式，固定横梁承担安装基准作用，可通过螺栓或压板连接到设备机架、移栽滑台或专机台面；剪叉臂在气缸驱动下收拢或展开，使下端夹爪沿近似竖直方向完成升降动作，结构占用横向空间较小，适合在工位间距紧凑、上方安装空间有限的自动化设备中使用。

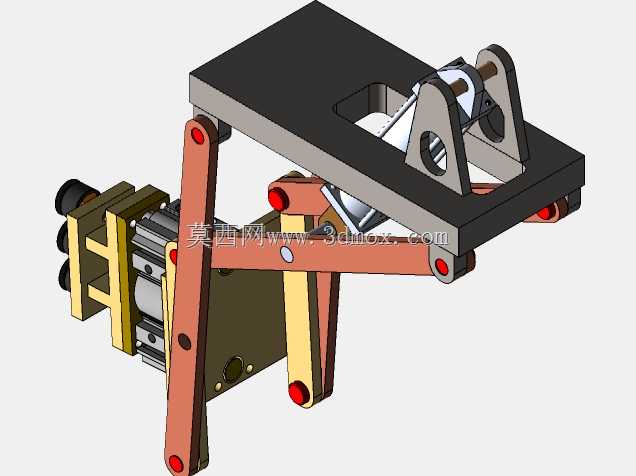

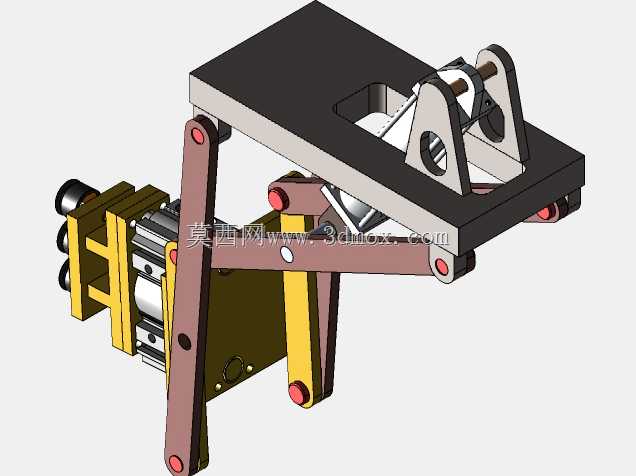

　　执行端配置双工位吸持或夹取元件，下方设置分气块与导向接头，能够同时拾取两个小件，也可根据工件形状更换为平行夹爪、真空吸盘或弹性压爪。夹爪安装板保留了标准化连接孔位，末端执行器更换时不需要改动剪叉主体，便于在多品种小批量产线上快速切换工艺。剪叉臂两侧铰接点采用销轴与衬套配合，臂板呈交叉布置，受力路径清晰；驱动气缸斜置在剪叉内部，伸缩时推动铰接点相对位置变化，从而把直线推力转化为升降运动。

　　从设计思路看，该结构重点解决短行程取放中的导向与稳定性问题。相比单气缸直接悬挂夹爪，剪叉臂能够限制末端晃动，提升抓取对位精度；相比多轴机器人，它的动作逻辑简单、成本低、维护点少，更适合重复路径固定的搬运动作。固定横梁长度决定整机横向安装边界，设计时需保证横梁两端支撑间距覆盖剪叉完全张开后的铰接点范围，并在气缸缩回极限位置预留气管弯曲半径。下部夹爪下降至取料高度时，应核对夹爪与料盘、治具、输送带边缘的安全间隙，避免工件带入后发生侧向干涉。

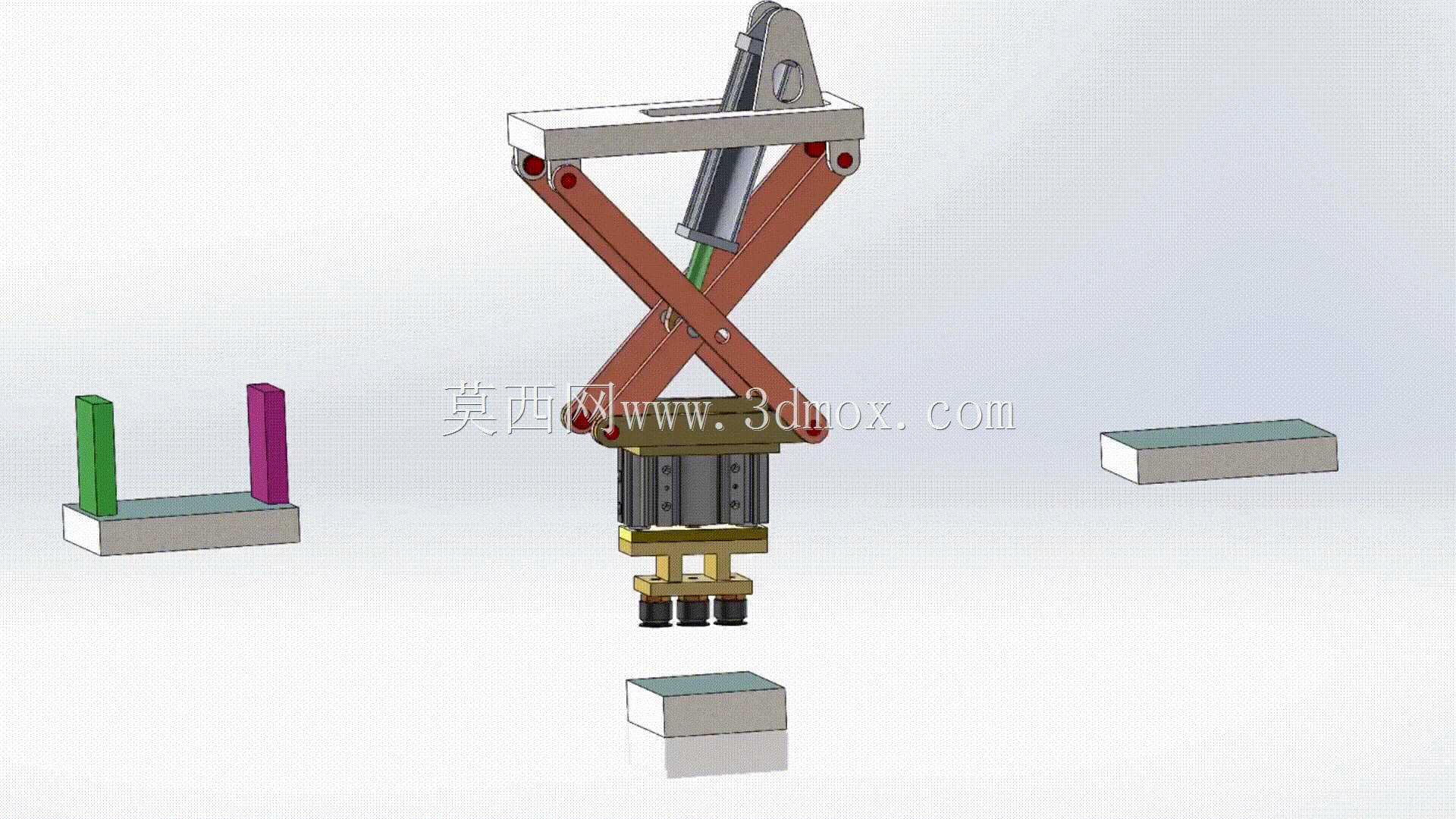

　　建模时需要重点表达剪叉销轴同轴关系、气缸两端鱼眼接头或铰接座的转动自由度，以及夹爪安装板与升降输出端的连接方式。运动校核应覆盖最高位、取料位、放料位三个关键姿态：最高位用于越过治具挡边，取料位要求末端元件贴合工件表面，放料位则需保证工件落入定位块后夹爪能够顺利脱离。气管沿臂板和横梁布置时宜设置拖链或固定卡，避免剪叉反复开合造成管路拉扯。对于节拍较快的工位，可在气缸两端增加缓冲螺钉或液压缓冲器，降低臂板到达极限位置时的冲击；对于较轻工件，可通过减小气缸缸径和臂板厚度来降低运动惯量。整体结构兼顾了抓取、提升、避让和末端更换需求，适合作为自动化专机中的标准化拾取放置模块进行细化设计。
