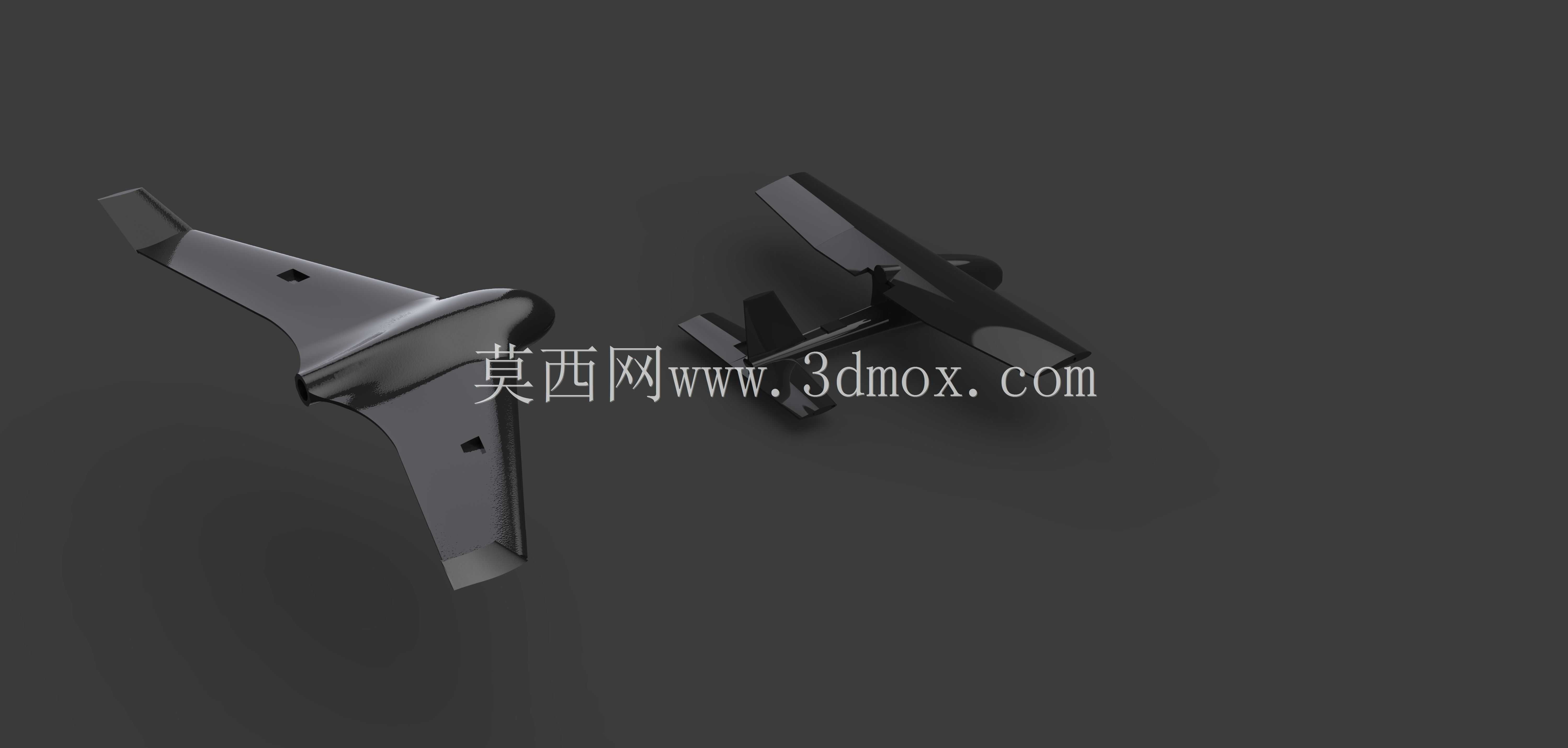

一米翼展天行者小型固定翼航测无人机

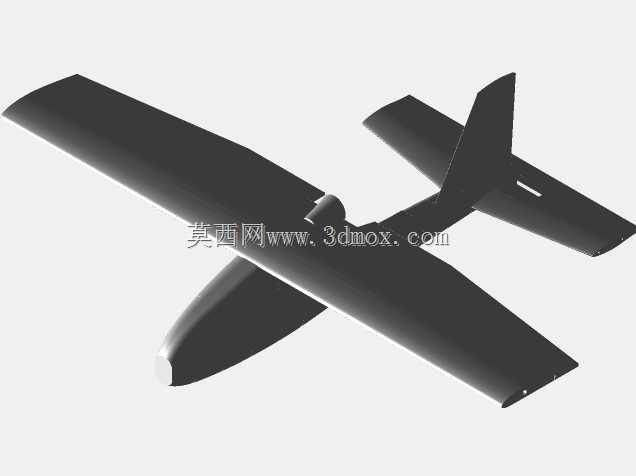

　　这套一米翼展小型固定翼飞行器结构，面向低空航测、航线巡检、教学试飞与轻型航拍任务展开，整体采用上单翼、常规尾翼、后推或前拉动力舱可适配的布局思路。机身沿航向布置设备舱，机翼承担主要升力，平尾与垂尾提供俯仰和航向稳定，结构分区清晰，便于在三维环境中检查装机边界、维护开口和部件干涉。

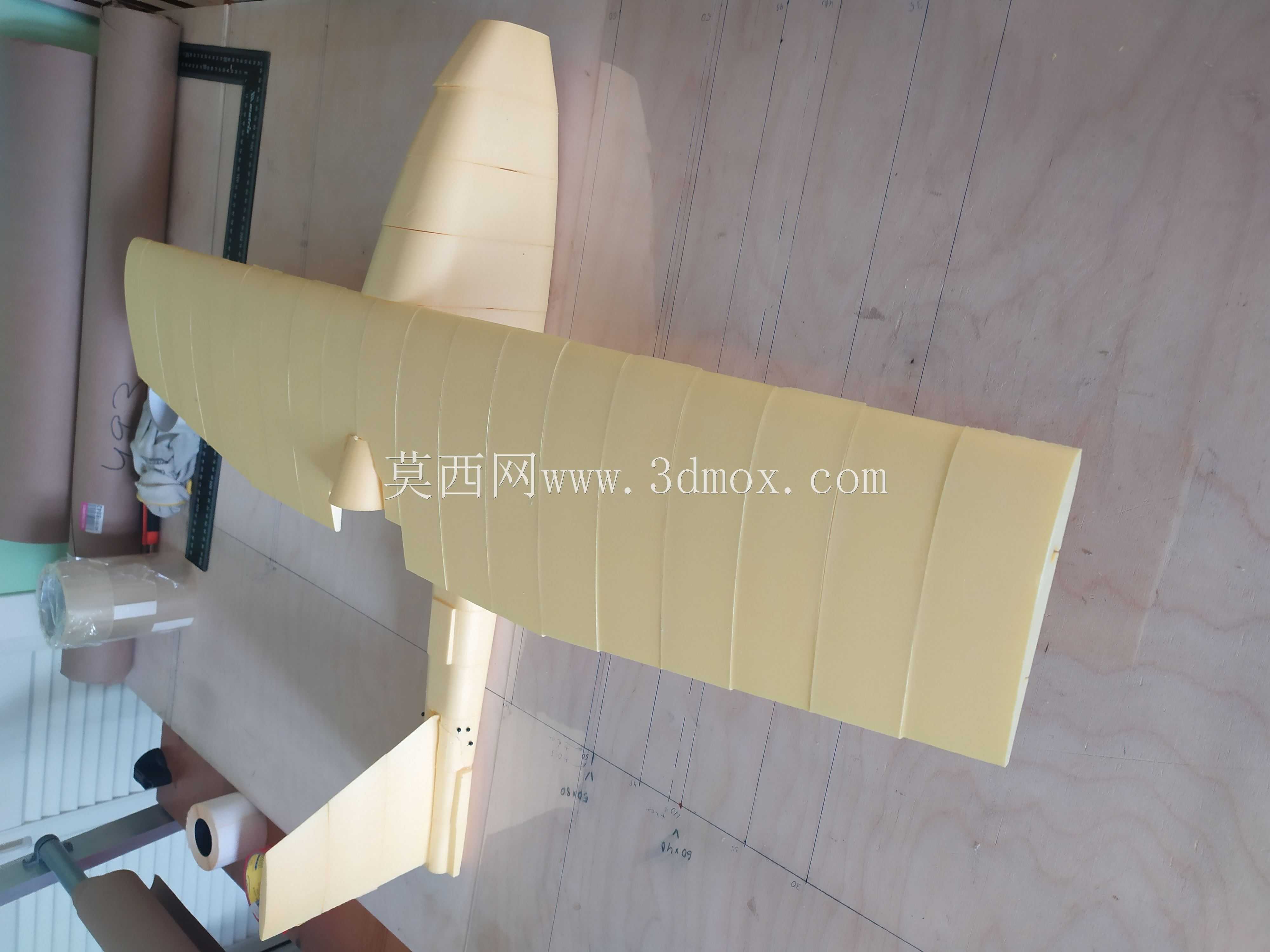

　　机翼是该方案的核心。约1000mm的翼展使飞行器在便携性与留空能力之间取得平衡，机翼平面带有明显上反与展向分段，肋位和蒙皮分块在模型中被完整表达。设计时需要重点核对翼型厚度与翼梁位置：翼梁承担弯曲载荷，翼肋维持翼型轮廓，前缘区域还要兼顾抗撞击能力。机翼与机身通过中部接合段传递升力，接合面不能只看外观贴合，还要预留紧固件、碳杆或插接套管的空间。对于航测用途，机翼内部可沿展向布置线缆槽，但应避开主承力梁，避免在高应力区开孔。

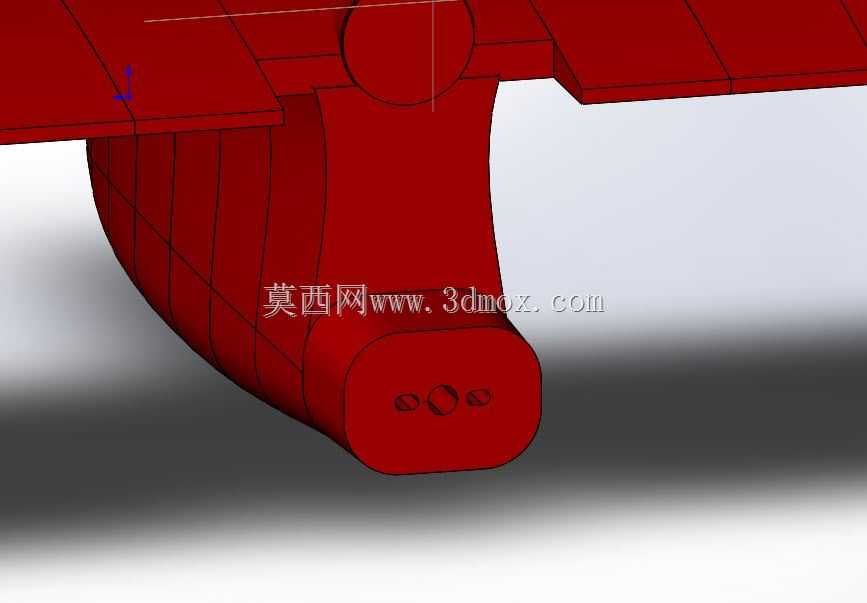

　　机身前段围绕设备安装组织空间。机头轮廓收窄，可容纳电机、螺旋桨整流罩或任务设备；中段舱体需要放置飞控、电池、接收机、GPS支架与摄像载荷。建模时把舱体外形、侧壁厚度和舱盖分界表达出来，有利于后续判断电池插拔方向、重心调节范围以及线束弯折半径。机身底部到机翼下缘的高度决定了载荷吊装方式，若挂载相机或小型传感器，应让载荷安装面尽量靠近整机重心，减少配重带来的性能损失。

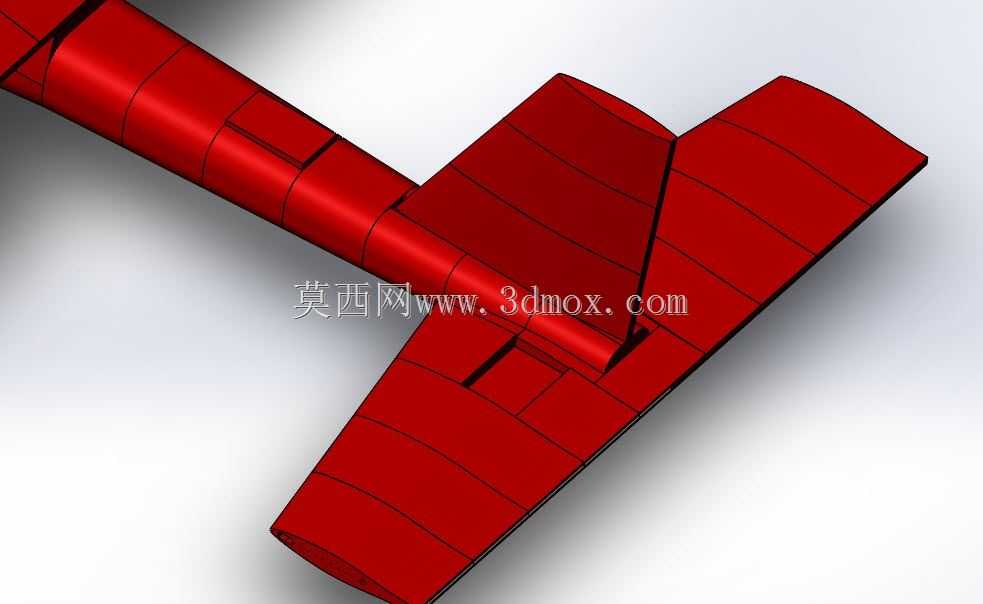

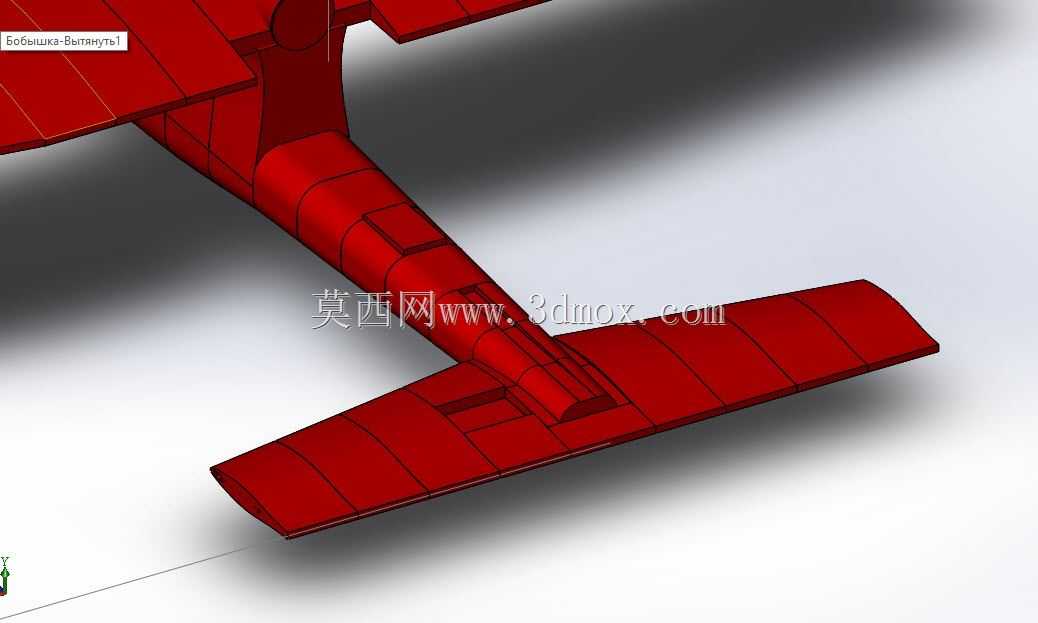

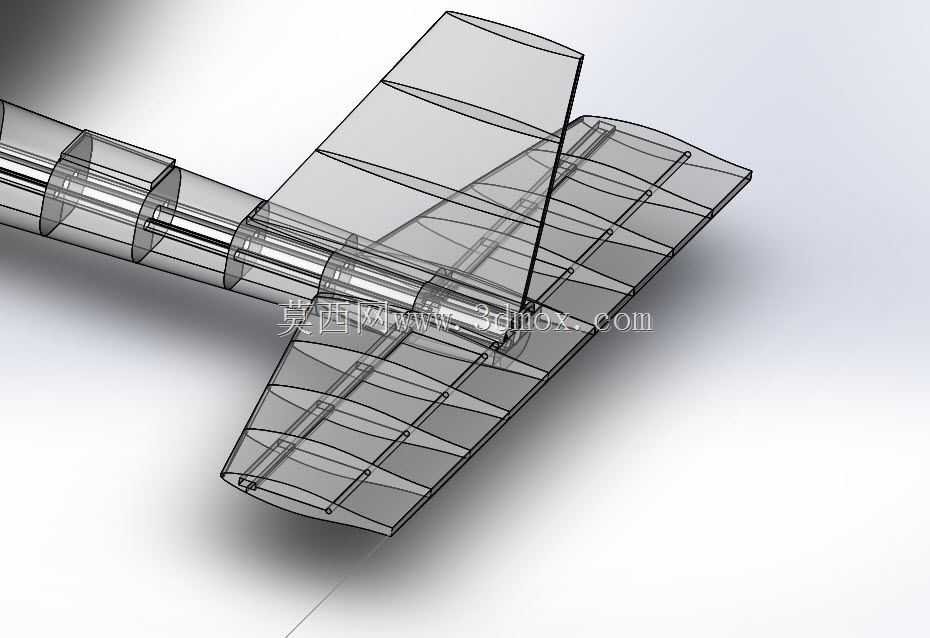

　　尾翼部分采用垂直安定面加水平安定面的常规形式。垂尾向后延伸，提供方向稳定面积；平尾布置在尾部较低位置，与机翼保持足够垂直和纵向距离，以降低机翼下洗对操纵效率的影响。尾撑段在轻量化与刚度之间需要折中，过长的尾部会放大力矩，结构上应保证尾翼连接座、舵面铰链线和摇臂行程不发生冲突。模型中尾翼轮廓、透明舵面区域和机身过渡面均可作为后续切舵、埋铰链、布置拉杆的参考。

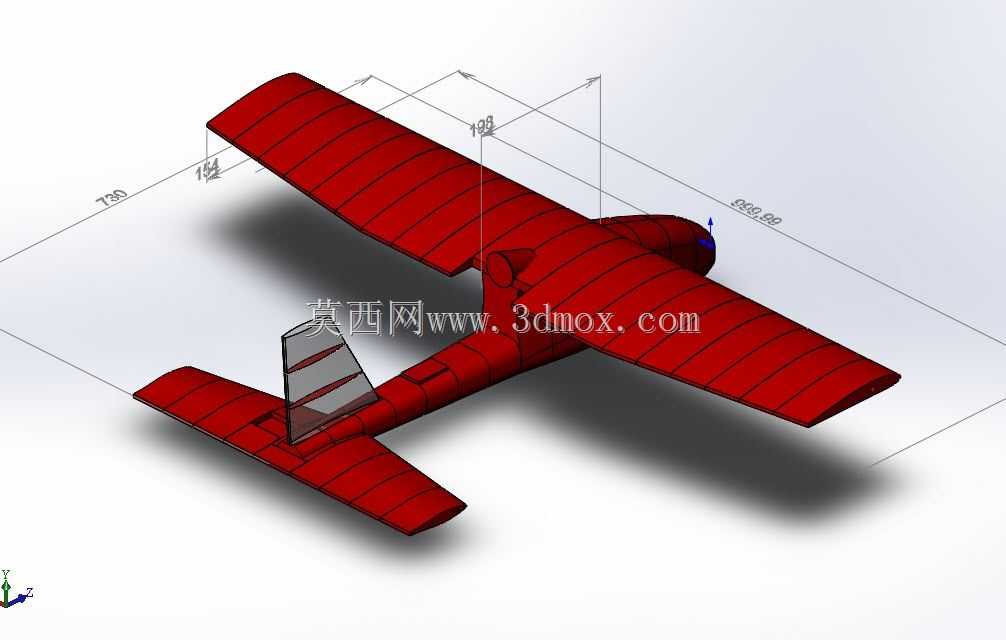

　　从安装边界看，整机外形尺寸围绕翼展、机身长度和垂尾高度控制，适合桌面级装配检查和小型加工件拆分。机翼展开后横向占用空间较大，运输时可按中单段、外翼段和机身分离；垂尾与平尾也可设计成可拆卸结构。起落布置若采用手抛起飞、腹擦着陆，可简化下部构件；若需要轮式起降，则要在机身下方和尾梁位置复核起落架固定点，避免与电池舱、舵机拉杆冲突。

　　在工程应用中，这类小型固定翼平台不追求复杂曲面炫耀，而强调可制造、可装配、可维护。外形曲面应服务于气动效率和内部容积，机翼前缘、机身整流和尾翼接合处需要连续过渡；设备舱开口则要服务于实际操作，保证电池更换、传感器校准和飞控接线不需要反复拆解主结构。通过三维模型提前暴露翼梁穿舱、舵机安装、螺旋桨间隙、尾翼拉杆走向等问题，能够明显减少实物试制阶段的返工。
