小型立式环形工件数控磨削加工设备

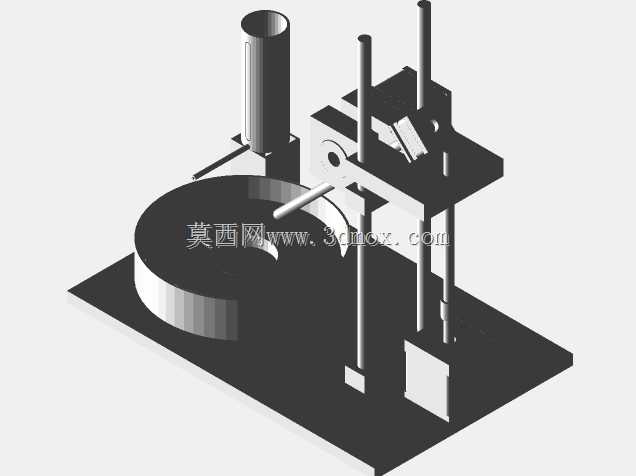

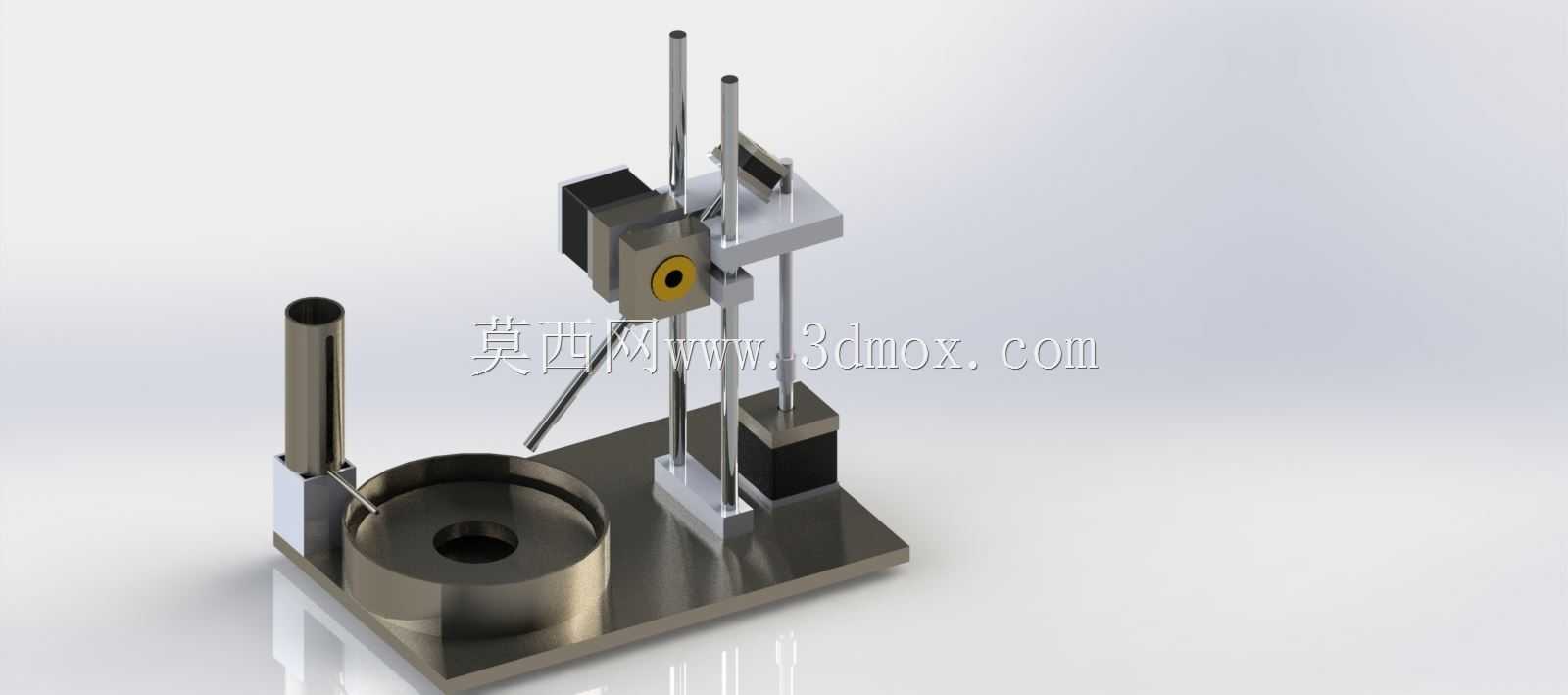

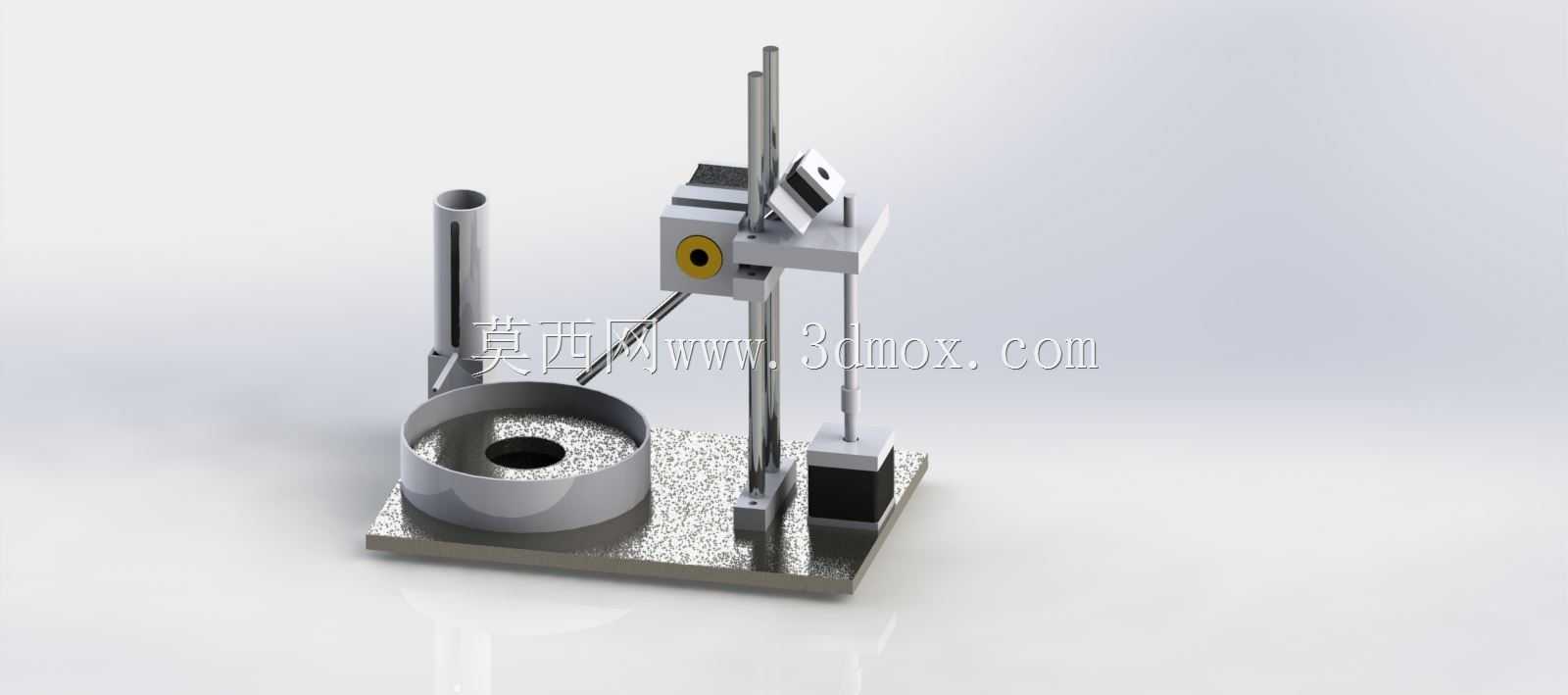

　　这款小型立式磨削设备的设计初衷，是面向小尺寸环形薄壁零件的端面、内孔精加工场景，在五金零件加工、小型轴承套圈修配、粉末冶金烧结件后处理、小型密封环端面精磨这类加工场景中，能替代大型外圆磨床完成小批量高精度加工任务，大幅降低小型零件精加工的设备占用成本。设备整体采用立式立柱承载结构，区别于传统卧式磨床的悬臂布局，将磨削主轴、进给滑台全部集成在垂直布置的方形立柱上，立柱底部与方形安装底板通过螺栓刚性连接，底板表面做了防滑纹理处理，既可以直接固定在车间标准工作台上，也能搭配减震垫脚放置在检验工位旁做配套修磨使用，整体安装占地面积不足0.3平方米，不需要专门做设备地基浇筑，适配小型加工车间、维修工坊、教学实训场地的空间条件。

　　设备左侧设置了独立的环形工件装夹工位，圆形装夹底座内置永磁吸盘结构，可直接吸附固定铁磁性环形工件，底座中心设置定位芯轴，可根据工件内孔尺寸更换不同直径的芯轴套，保证工件装夹后的同轴度误差控制在0.02mm以内，装夹工位旁的垂直立柱上集成了纵向进给滑台，滑台采用双线性导轨导向，搭配滚珠丝杠传动，可实现磨削主轴的上下精准进给，进给分辨率可达0.001mm，满足精磨工序的微进给需求。磨削主轴组件采用模块化设计，主轴前端可根据加工需求更换不同粒度的砂轮，既可以安装碗型砂轮完成工件端面的平面磨削，也能更换圆柱形砂轮完成内孔的精密磨削，主轴旁设置了可调整角度的磨削液喷嘴，可直接将磨削液喷射到磨削接触区域，带走磨削热量同时冲落磨屑，

　　避免工件表面出现烧伤缺陷。设备右侧设置了独立的配重与行程限位组件，垂直布置的光杆导向结构搭配配重块，平衡滑台与主轴组件的自重，降低进给丝杠的轴向负载，同时在滑台上下行程的极限位置设置了硬限位挡块，避免操作失误导致的主轴撞机风险。从结构设计逻辑来看，这款设备没有采用复杂的刀库与多轴联动结构，而是聚焦小尺寸环形零件的单一磨削需求做结构简化，将所有非必要的功能组件全部剔除，既降低了设备的制造成本，也减少了后期维护的复杂度，设备的所有传动部件都做了防尘防护设计，磨削区域的磨屑不会飞溅到导轨与丝杠表面，延长传动部件的使用寿命。在实际使用场景中，这类小型磨床常被布置在数控车床的下游工序，完成车削后工件的最后一道精磨工序，加工精度可达IT6级，

　　表面粗糙度可达到Ra0.8以下，完全满足小型传动零件、密封零件的精度要求，设备的操作面板集成在主轴组件旁，操作人员可站在设备正前方直接调整进给参数与主轴转速，不需要额外设置独立的操作柜，进一步压缩了设备的占用空间。设备的整体外形高度控制在800mm以内，底板的安装孔位按照标准工业工作台的T型槽间距设计，用户不需要额外加工安装孔，直接使用T型螺栓即可完成设备固定，设备的电源与气源接口全部布置在底板后侧，布线走管可沿工作台边缘布置，不会干涉操作人员的上下料操作。针对薄壁环形零件加工容易出现的装夹变形问题，这款设备的装夹底座采用了低应力吸附设计，永磁吸盘的吸力可通过旋钮调整，针对壁厚不足1mm的薄壁工件，可降低吸附力避免工件装夹变形，加工完成后退磁即可轻松取下工件，不会出现工件被磁力吸附难以拆卸的问题。设备的砂轮修整器集成在装夹工位旁，操作人员不需要拆卸砂轮即可完成砂轮的定期修整，保证砂轮的磨削精度，修整下来的磨屑会顺着底座的斜面落入下方的集屑槽，清理时只需要抽出集屑槽即可完成磨屑清理，不需要专门的磨削液过滤系统也能满足小批量加工的使用需求。
