星型五缸航空活塞动力装置结构

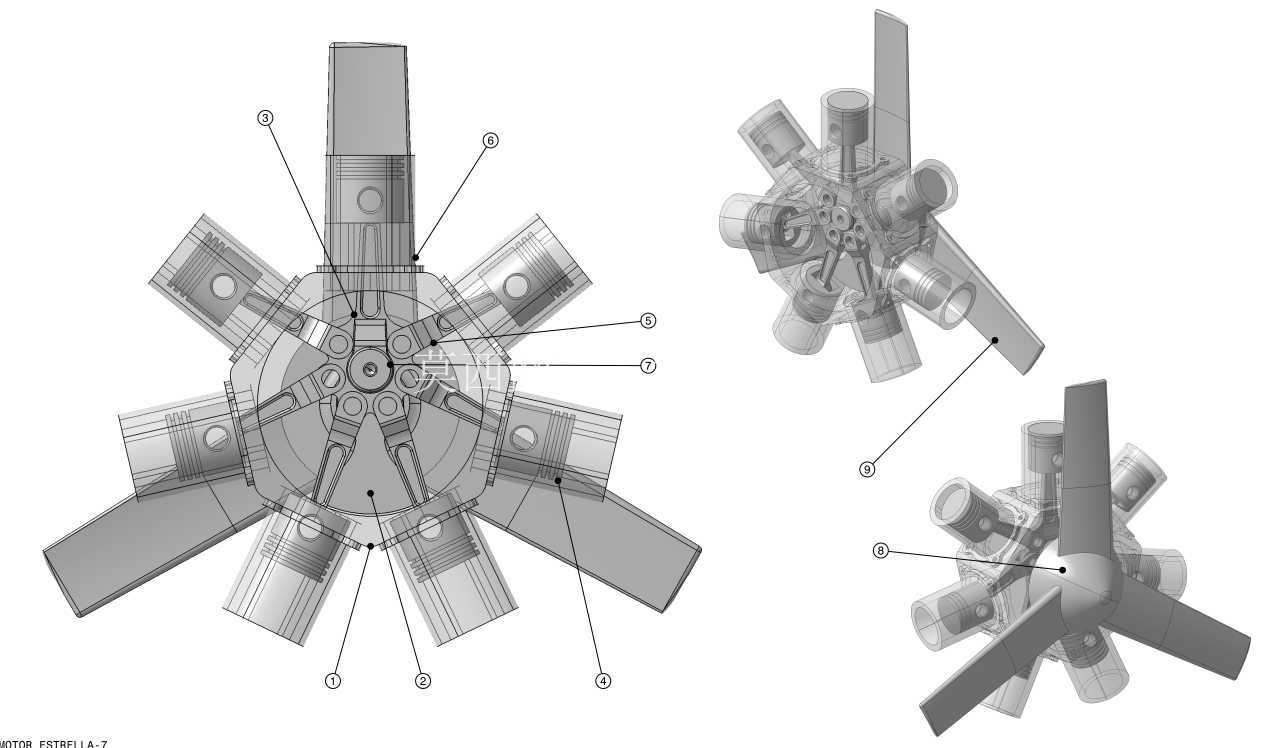

　　在轻型通航飞机、早期军用螺旋桨战机、航空运动类飞行器的动力选型场景中，星型活塞发动机凭借紧凑的径向布局、优异的风冷散热效率、较高的功率重量比，长期占据小功率航空动力的核心应用位置，这套三维结构完整还原了五缸星型活塞发动机带前置螺旋桨的总成形态，可直接用于航空动力教学演示、小型飞行器动力舱布局匹配、结构原理拆解实训等场景。从实际用途来看，这类星型动力装置主要通过五个气缸围绕中心曲轴呈放射状均匀排布，在相同排量下大幅缩短整机轴向长度，让动力舱的迎风面布局更规整，同时每个气缸都能直接接触迎面气流完成散热，无需额外布置复杂的水冷管路与散热系统，大幅降低轻型飞行器的动力系统自重与维护复杂度，尤其适合低速、低空飞行的轻型作业飞机、航空运动机型使用。

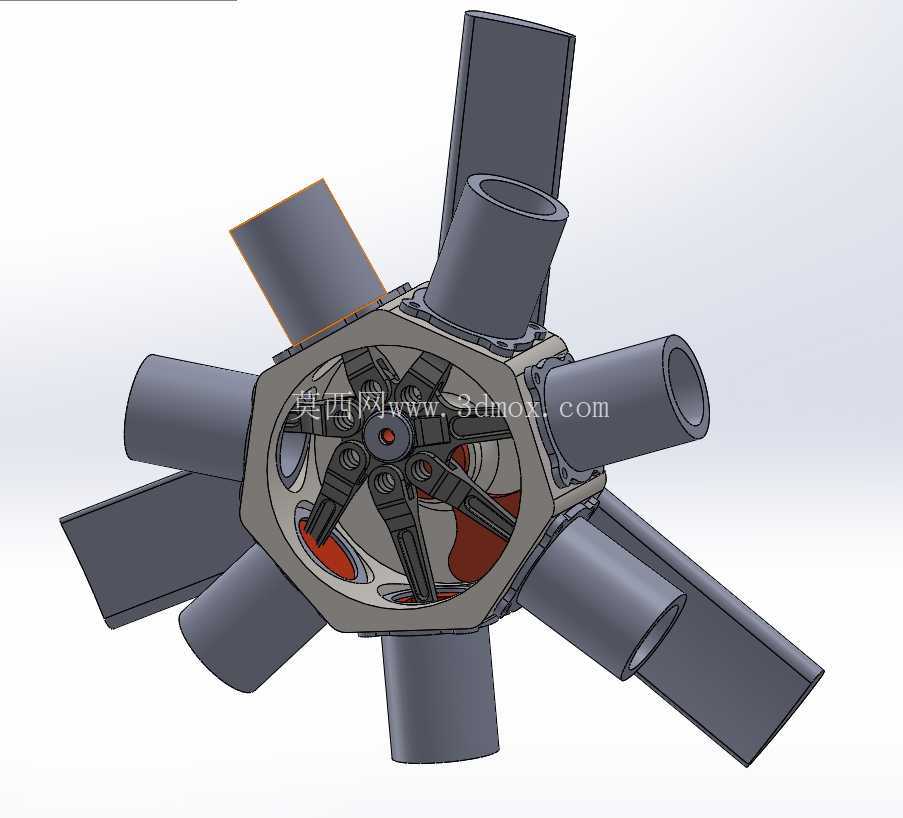

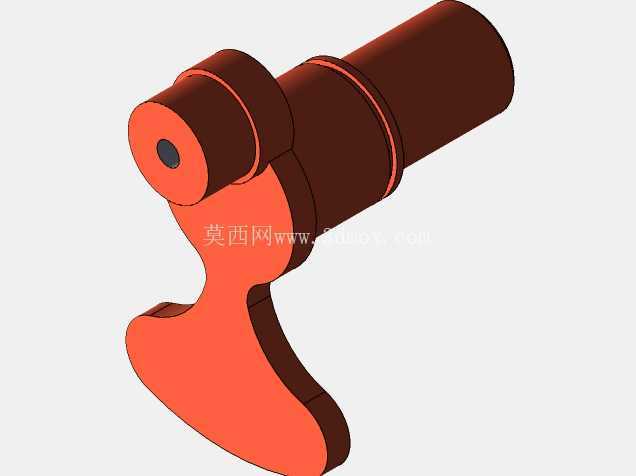

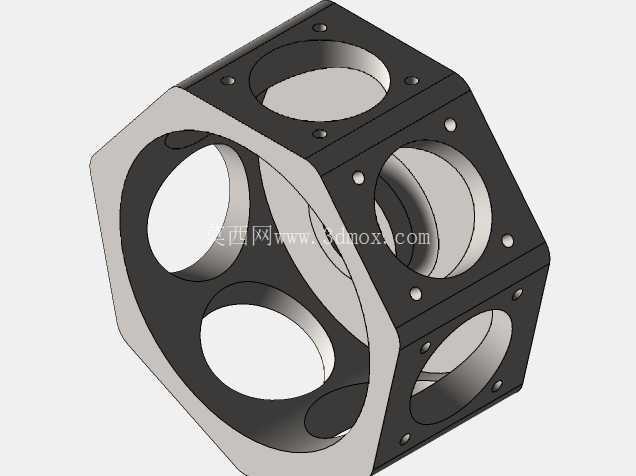

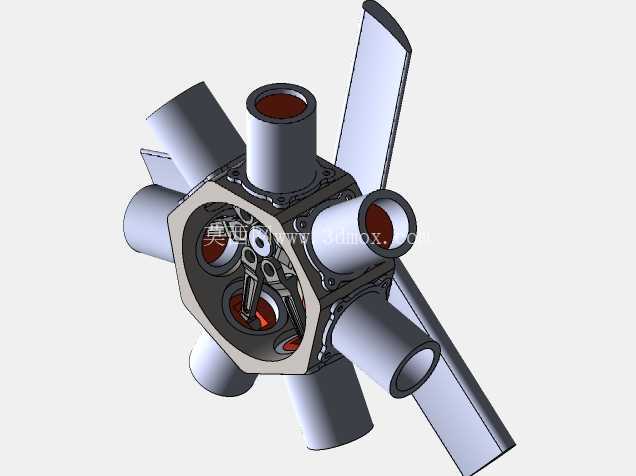

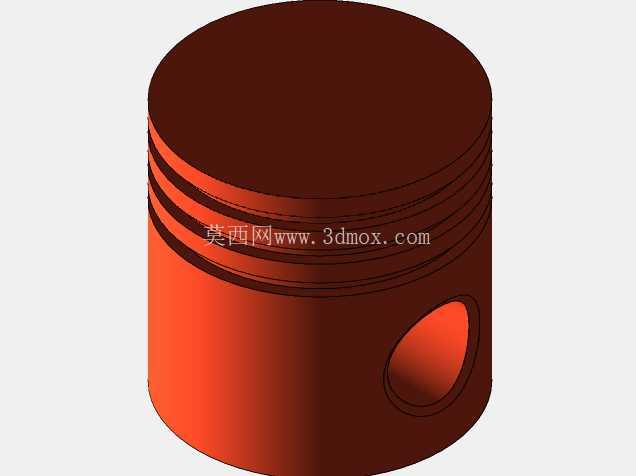

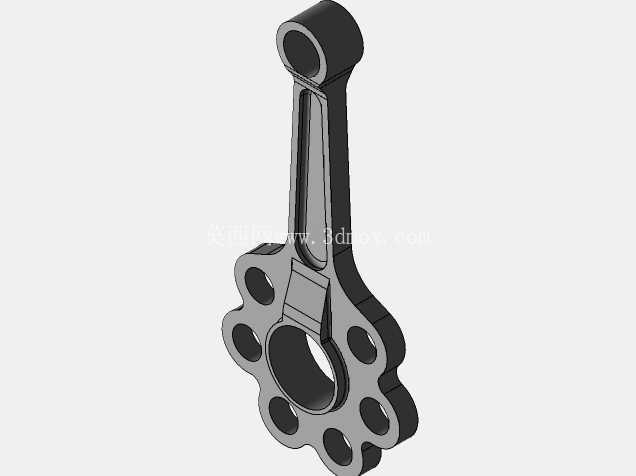

　　从功能特性来看，这套结构完整覆盖了星型发动机的核心功能模块：中心曲轴箱作为整个动力的承载基体，五个气缸沿曲轴径向等角度分布，每个气缸独立设置进排气接口与燃烧室腔体，前端集成的螺旋桨桨毂直接与曲轴输出端连接，可将活塞往复运动转化的旋转动力直接输出为推进拉力，径向排布的缸体让曲轴的受力更均匀，五个气缸交替做功时的转动惯量更平稳，能有效降低动力输出的振动幅度，相比直列、V型缸体布局，同功率下的曲轴长度可缩短40%以上，整机结构刚度更优。

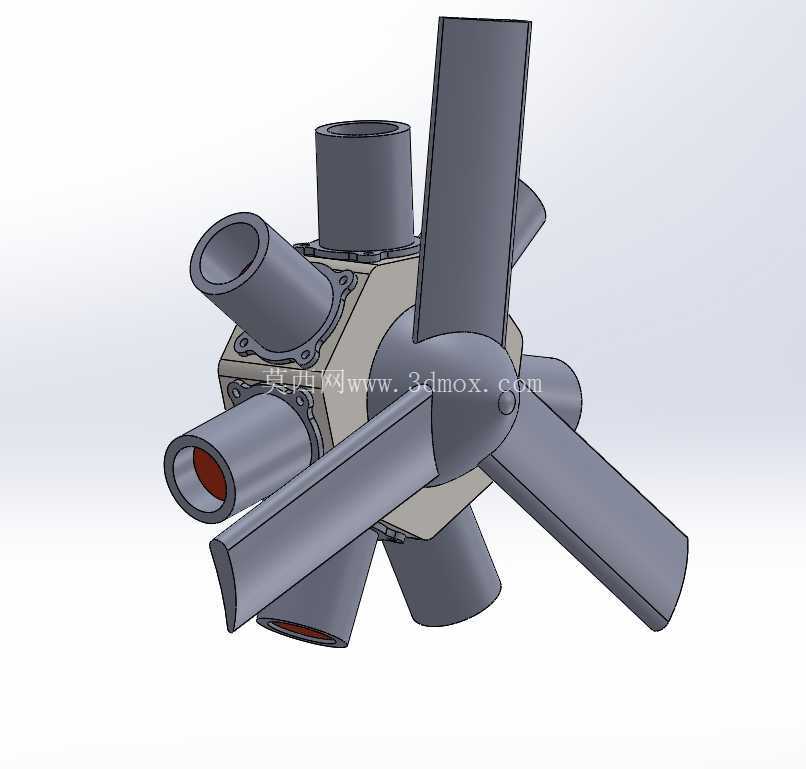

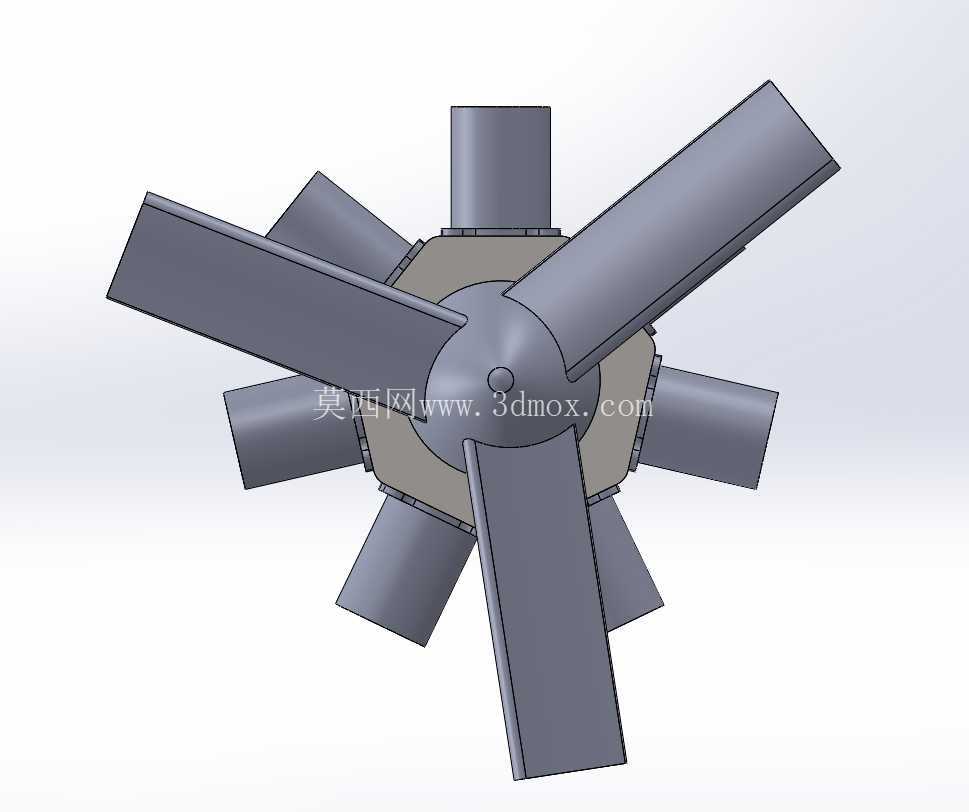

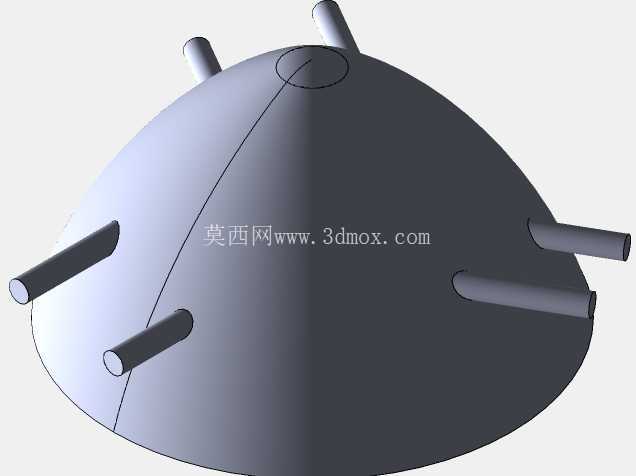

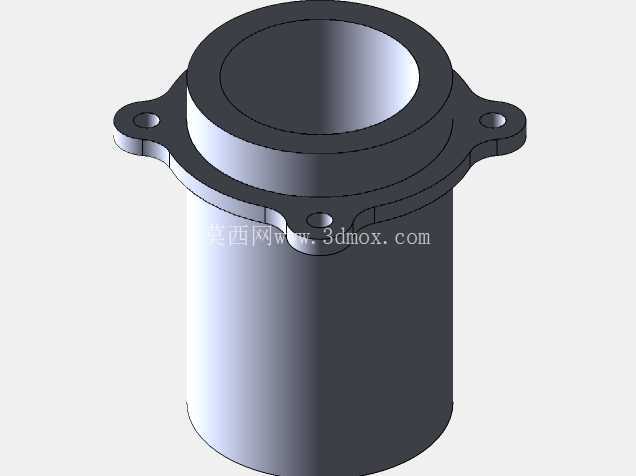

　　在设计思路层面，这套结构优先匹配风冷散热需求做了外形优化：每个气缸的外壁都预留了散热鳍片的安装基准面，缸体与中心曲轴箱的连接法兰采用对称螺栓孔布局，保证每个缸体的安装定位精度一致，避免不同缸体的做功行程出现相位偏差；前端螺旋桨采用三叶片布局，桨叶的翼型截面做了简化处理，桨毂与曲轴输出端的连接位置设置了定位止口，保证螺旋桨旋转时的动平衡精度，避免高速旋转时出现偏心振动；曲轴箱后部预留了附件安装位，可匹配磁电机、燃油泵、滑油泵等附属附件的安装接口，整体布局完全遵循实际星型航空发动机的设计逻辑，没有冗余的结构设计。

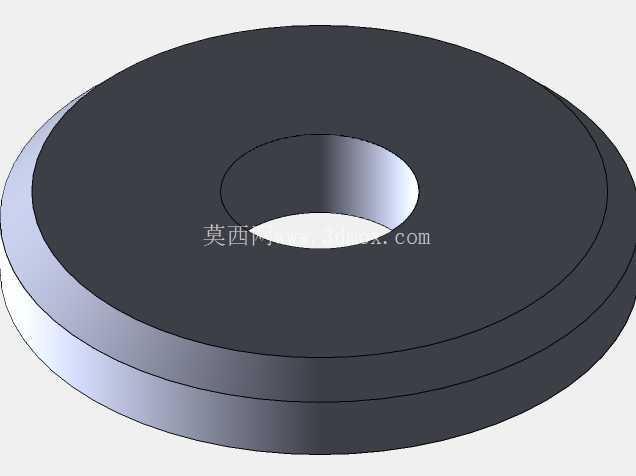

　　从外形尺寸与安装边界来看，这套动力总成的最大径向尺寸由五个气缸的外端面决定，轴向尺寸从螺旋桨前端面到曲轴箱后安装端面的距离远小于同功率直列发动机，安装时可通过曲轴箱后部的法兰盘直接固定在飞行器发动机架上，安装孔位采用圆周等距分布，适配多数轻型通航飞机的发动机架安装标准；螺旋桨的旋转直径需匹配飞行器的机头整流罩尺寸，避免桨叶旋转时与整流罩、机身结构出现干涉，缸体的径向突出尺寸需保证与发动机舱蒙皮之间留有足够的散热气流通道，一般预留间隙不小于30mm，保证迎面气流可以顺畅流过每个缸体表面带走热量；曲轴输出端的连接轴径采用标准航空动力输出尺寸，可直接匹配对应规格的螺旋桨固定座，无需额外做转接结构设计。在结构细节处理上，每个气缸与曲轴箱的连接位置都设置了密封面基准，可对应安装气缸密封垫，避免做功时出现燃气泄漏；曲轴内部预留了滑油通道的建模基准，可进一步细化滑油润滑系统的结构，五个气缸的点火顺序按照星型发动机的标准做功相位设置，相邻缸体的做功间隔角均匀，保证动力输出的平顺性；整体结构的壁厚设计遵循航空零部件轻量化原则，在保证结构强度的前提下尽可能降低壳体厚度，匹配航空铝材的加工工艺特性，适合做后续的工程化细化设计与原理验证。
