挤出机用多螺旋输送分配结构

项目分类:铸造模 发布时间:2026-05-21 ID:1152867
  • 挤出机用多螺旋输送分配结构
  • 挤出机用多螺旋输送分配结构
  • 挤出机用多螺旋输送分配结构
  • 挤出机用多螺旋输送分配结构
  • 挤出机用多螺旋输送分配结构

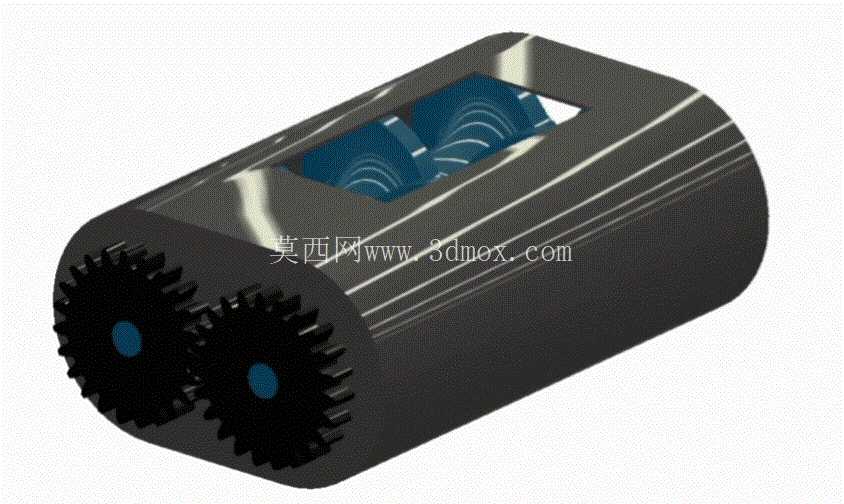

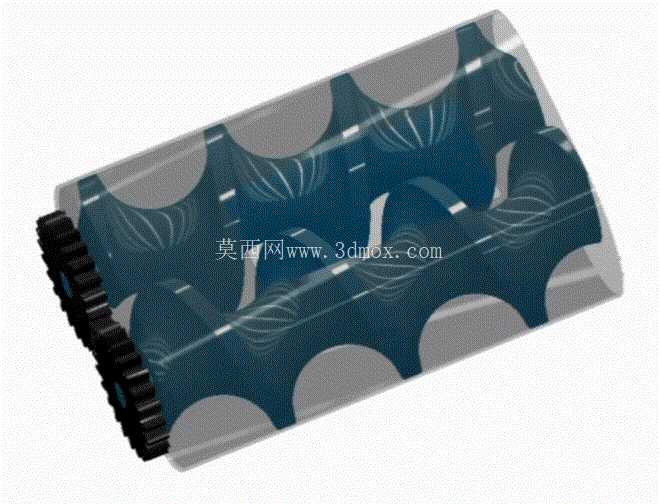

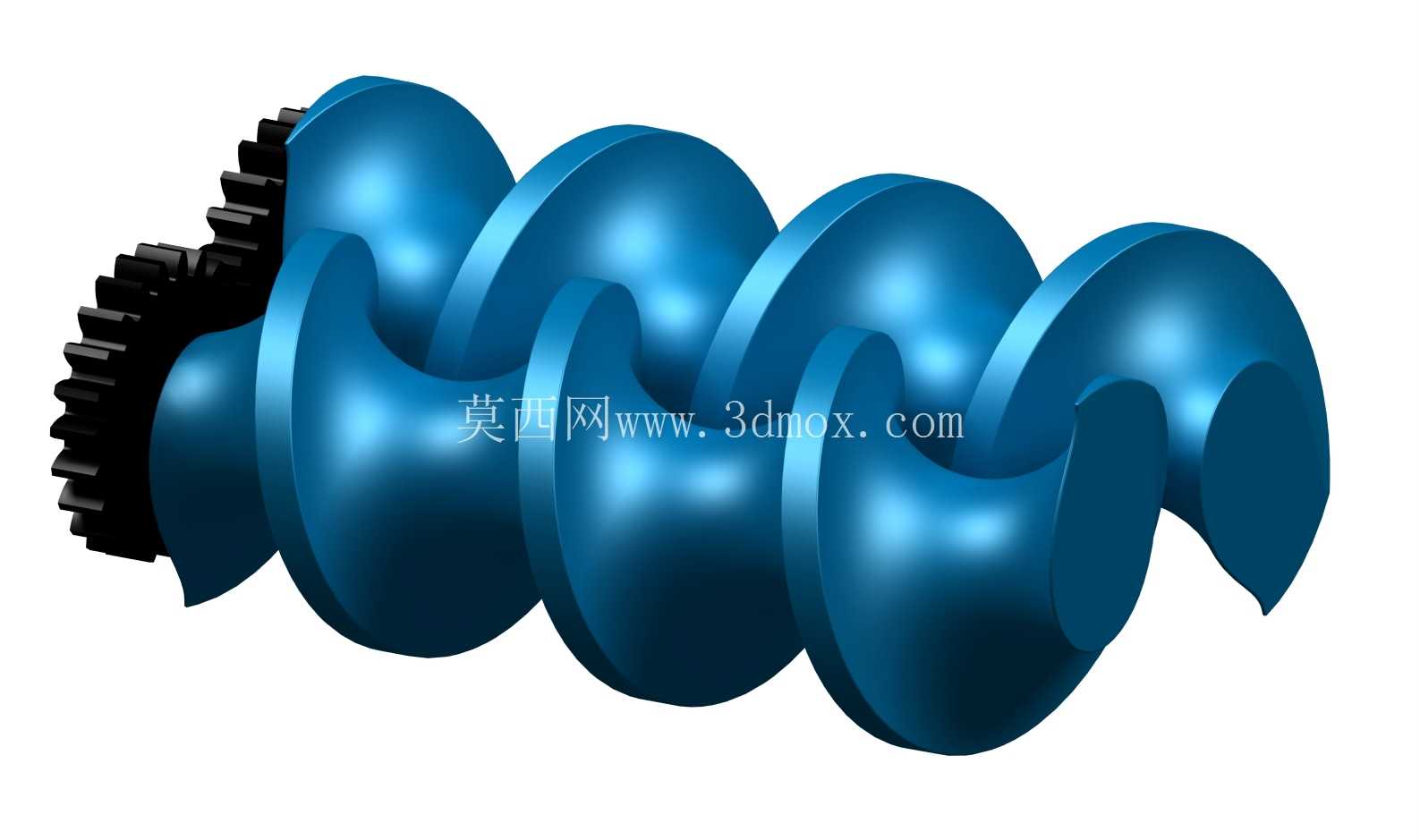

在食品加工、橡塑挤出成型这类连续化生产场景里,物料的均匀定量分配是决定成品一致性的核心环节,这套螺旋式分配结构正是为解决连续供料过程中的物料分流、定量推送需求设计的。从结构本身来看,主体采用多头螺旋啮合的构型,相邻螺旋叶片的型线经过连续曲面拟合,啮合间隙控制在极小范围内,既可以避免物料在推送过程中出现卡滞、返料的问题,也能保证不同通道的物料输送量偏差控制在工艺允许区间内。螺旋端部集成的直齿传动段,是和设备动力端连接的接口,齿形参数按照常规传动模数设计,能直接和设备主传动输出齿轮啮合,不需要额外加装转接传动件,减少了整机的装配层级。

设计这类螺旋分配结构的时候,首先要匹配目标物料的流变特性,比如处理高粘度面团类物料时,螺旋升角不能过小,否则会造成物料挤压过度发热变性,升角过大则会出现物料打滑、推送效率不足的问题,这套结构的螺旋升角经过反复校核,在推送粘性物料时能保证连续稳定的料流输出,不会出现脉冲式出料的情况。螺旋叶片的表面曲率做了连续顺滑处理,没有直角突变结构,一方面能减少物料在叶片表面的粘附残留,降低设备停机清理的频次,另一方面也能避免应力集中,在长期承受交变挤压载荷的工况下,不会出现叶片根部断裂的失效问题。

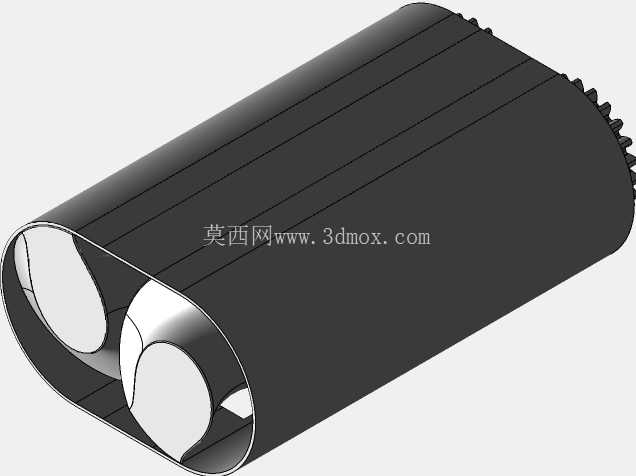

从安装边界来看,整个螺旋组件的轴向尺寸是按照常规挤出机分配腔的预留空间设计的,两端的轴颈直径匹配标准轴承座的安装尺寸,装配时不需要对设备原有腔体做额外的切削加工,直接替换原有分配构件就能完成升级。传动端的齿轮分度圆直径和设备原有传动齿轮的中心距完全匹配,啮合侧隙符合通用传动公差要求,装配后不会出现传动卡滞或者侧隙过大导致的传动冲击问题。螺旋部分的最大外径和分配腔内壁的间隙控制在合理范围,既不会因为间隙过小造成运转时的刮擦干涉,也不会因为间隙过大导致物料从间隙处反流,影响计量精度。

实际生产应用中,这类分配结构可以适配多种连续挤出工况,除了食品行业的面团分割输送,在橡塑行业的胶料分配、建材行业的膏状物料挤出场景中也能适用。结构整体采用一体化建模思路,螺旋叶片和中心轴体作为整体结构设计,避免了装配式螺旋存在的焊缝残留、连接松动的问题,长期运转的结构稳定性更好。在流道设计上,螺旋槽的深度从进料端到出料端做了渐变处理,进料端槽深更大,能快速承接上游输送来的物料,避免进料口出现物料堆积架桥的问题,出料端槽深逐步收窄,能对物料形成适度的挤压,保证出料的密实度一致,不会出现出料松散、断料的情况。

做这类结构的三维建模时,螺旋型线的生成是核心难点,需要先根据物料输送量计算出螺旋的导程、槽深参数,再通过曲面扫掠、布尔运算完成整体构型,同时要对啮合区域做干涉检查,保证两个螺旋在任意旋转角度下都不会出现实体干涉,同时保留合理的工作间隙。端部的传动齿轮要和螺旋部分做同轴度校验,避免装配后出现齿轮偏载、磨损过快的问题。整个结构的壁厚设计也经过载荷校核,在承受最大挤压力的工况下,结构变形量在允许公差范围内,不会因为变形导致螺旋和腔体内壁刮擦,影响设备正常运转。
