CA6140车床斜面锥齿轮传动总成

　　这套锥齿轮传动结构面向相交轴动力换向场景，常见于普通车床进给箱、溜板箱以及需要在有限空间内改变传动轴方向的机械装置中。三只伞齿轮按空间交错关系布置，其中两只轴线呈一定夹角，第三只作为中间或从动轮参与啮合，使旋转运动能够绕过箱体内部障碍，在相邻轴系之间平稳传递。锥齿轮的核心价值在于处理相交轴传动，相比圆柱齿轮只能平行轴传递，它能直接完成90度或其他角度的换向，省去额外链轮、皮带轮或多级平行轴结构，对机床内部紧凑布局尤为实用。

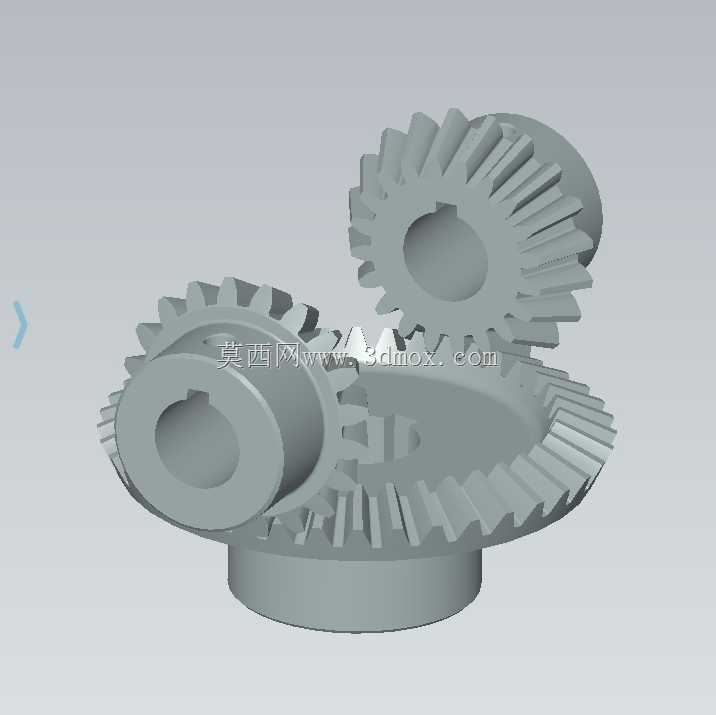

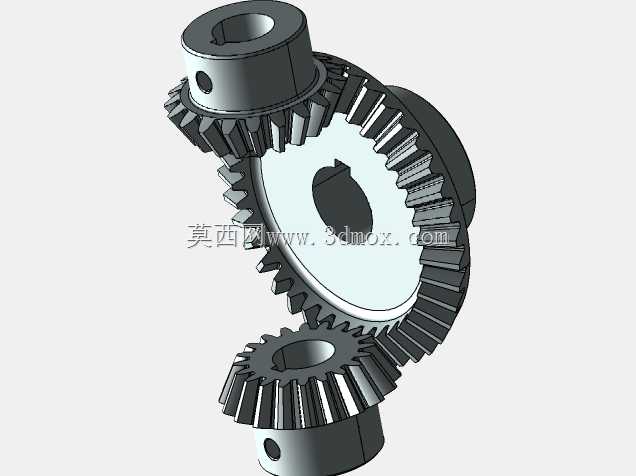

　　从结构上看，轮齿沿锥面分布，齿形由大端向小端逐渐收缩，建模时需要保证节锥角、齿宽、模数与啮合侧隙的协调。齿轮中心设置带键槽的轮毂孔，用于与传动轴周向固定，传递扭矩；轮毂外圆与齿圈之间保留过渡台阶，既增强齿根支撑刚度，也为轴承、挡圈或隔套留出安装位置。底部较大的盘形锥齿轮承担从动或输出功能，其下端圆柱面可作为定位基准，贴合箱体支承面或配合法兰安装；上方两只小锥齿轮分别对应输入与中间传动，轴端伸入齿轮内孔后通过键连接锁紧。

　　设计思路上，该总成优先保证啮合区接触斑点合理：空载时接触痕迹应偏向齿面小端并留有跑合余量，承载后逐步向大端扩展，从而降低边缘接触与噪声。齿宽不宜铺满整个锥面，通常避开小端齿根强度薄弱区和大端装配干涉区，使有效啮合齿面受力均匀。外形尺寸方面，三只齿轮的外圆、轮毂长度与齿顶锥面共同构成安装边界，布局时需校核齿顶与箱体内壁、相邻轴套、润滑挡板之间的间隙，尤其在两轴交点附近要预留装配与运转空间，避免转动时齿顶或轮毂发生磕碰。

　　实际使用中，这类组件承受交变弯曲应力与接触压应力，齿面需考虑淬火或调质处理，轴孔与键槽要保证同轴度和对称度。润滑多采用箱体内油浴或飞溅方式，齿轮啮合区应能被润滑油充分覆盖，回油路径不能在底部轮缘处形成积滞。对三维建模与设备选型人员而言，该结构可直接用于校核轴交角、中心高、轮毂配合长度以及齿轮箱内腔轮廓，也能作为机床换向机构、轻工输送设备转角传动和小型传动装置的方案参考。
