NEMA34规格带编码器120kg.cm步进电机结构

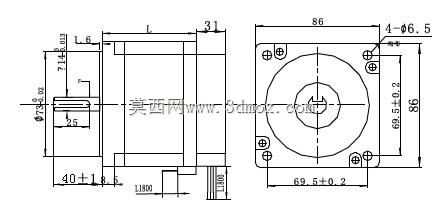

　　在自动化生产线的工位进给、数控雕刻机的Z轴驱动、包装设备的定长送料这类需要精准位置控制的场景里，NEMA34规格的步进电机一直是中高扭矩区间的主流选型，这款带编码器的120kg.cm扭矩步进电机，就是针对开环步进容易丢步、高速段扭矩衰减明显的痛点做的结构优化设计。先从安装边界说起，这款电机遵循NEMA34安装标准，法兰安装面的孔位间距为86mm，输出轴采用标准D型切边轴设计，轴径14mm，轴伸长度32mm，安装时可以直接适配市面上绝大多数同规格的电机座、联轴器以及同步轮，不需要额外做转接件加工，能大幅缩短设备改装或者新品开发的装配周期。

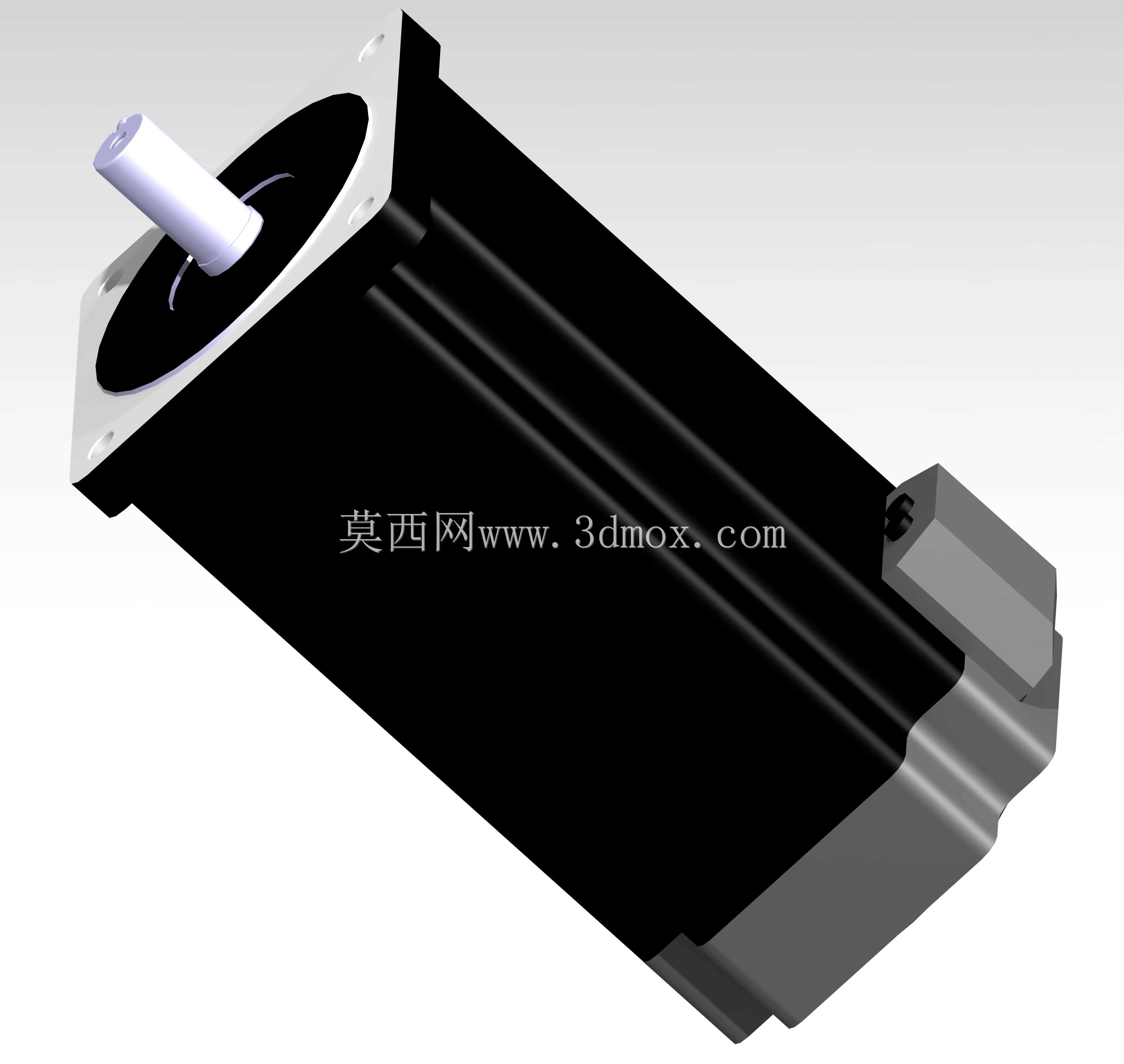

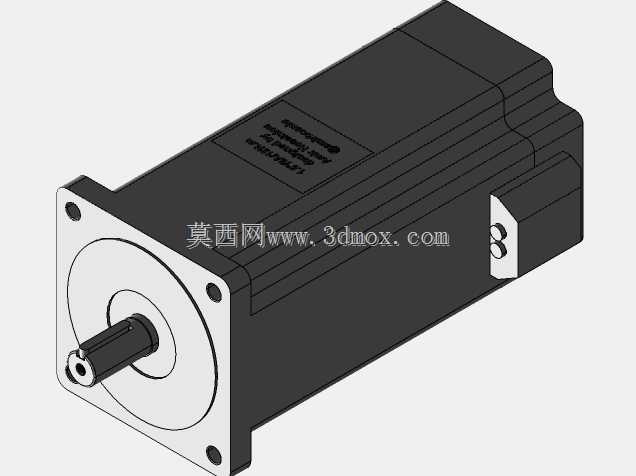

　　机壳部分采用拉伸铝型材一体成型，表面做了黑色阳极氧化处理，一方面是提升壳体的散热效率，毕竟步进电机在低速大扭矩输出时绕组发热明显，铝壳的导热系数远高于传统铁壳，能把绕组温升控制在合理区间，避免高温导致的磁钢退磁；另一方面氧化层的绝缘性能也能避免设备接地不良时的壳体带电问题，提升车间使用的安全性。尾部集成的12n.m规格编码器是这款设计的核心亮点，和普通开环步进电机不同，编码器可以实时反馈转子的实际位置，驱动器可以根据反馈的位置信号做实时补偿，哪怕是负载突然出现波动，也不会出现丢步导致的位置偏差，这在点胶、激光切割这类对位置精度要求在0.1mm以内的工位上尤其重要，不需要额外加装外部限位开关做原点复位，也能长时间保持位置精度。

　　从设计思路上看，这款电机的绕组采用了多槽极数的集中绕线方式，相比传统的绕线结构，低速段的扭矩波动更小，运行时的共振点更窄，搭配驱动器的细分功能可以实现更低的运行噪音，在医疗设备、实验室自动化这类对噪音有要求的场景里也能适用。转子部分采用了高牌号的钕铁硼磁钢，通过磁路优化把气隙磁密控制在合理区间，既保证了120kg.cm的保持扭矩输出，又不会因为磁钢吸力过大导致的启动阻力过高，在1000rpm的转速区间依然能保持70%以上的扭矩输出，比同规格普通步进电机的高速扭矩特性提升了近30%，可以覆盖更多需要中高速运行的传动场景，比如皮带输送机的驱动、分拣机构的往复运动都能适配。

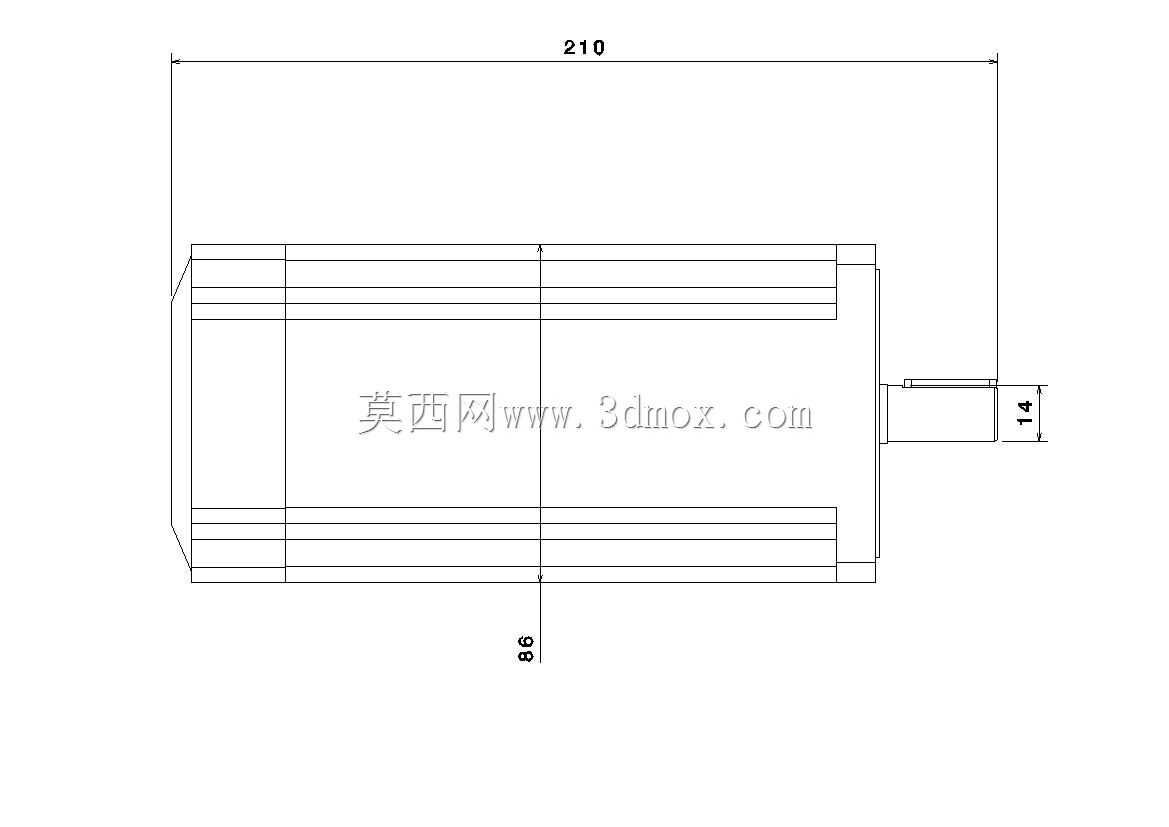

　　尾部的编码器采用了差分信号输出，抗干扰能力更强，哪怕是和变频器、伺服驱动器这类强干扰源布置在同一个电控柜里，也不会出现信号丢脉冲的问题，编码器的连接线采用了高柔屏蔽线，在电机随滑台做往复运动的场合，线缆的弯折寿命能达到500万次以上，避免了普通线缆容易断芯的故障。输出轴的轴承采用了深沟球轴承配对安装，前端轴承能承受一定的径向负载，在直接安装同步轮或者小齿轮的场合，不需要额外加装支撑座就能承受传动带来的径向力，简化了整体的传动结构。从实际选型适配的角度看，这款电机的机身长度为156mm，在做结构设计时需要预留至少20mm的尾部接线空间，安装法兰的止口直径为70mm，和电机座配合时的公差建议选H7/k6的过渡配合，既能保证装配的同轴度，又不会因为过盈量太大导致装配困难。绕组的额定电流为6A，选型驱动器时需要匹配对应电流等级的闭环步进驱动器，供电电压建议选48V到60V的直流供电，能最大化发挥电机的高速性能。在实际应用场景里，这款电机可以替代部分低功率的伺服电机，在成本控制严格的自动化设备上，既能达到接近伺服的位置控制精度，又能把整体驱动成本降低40%左右，比如在小型数控铣床的XYZ轴驱动、自动锁螺丝机的工位进给、3D打印设备的挤出机构驱动这类场景里，都能稳定运行。设计时还考虑了接线的便利性，编码器和动力线的接插件采用了防呆设计，装配时不会出现插错针脚的问题，接插件的防护等级达到IP54，在有少量切削液或者粉尘的车间环境里，也不会出现接插件接触不良的故障。
