宝马M50B20发动机活塞连杆组件

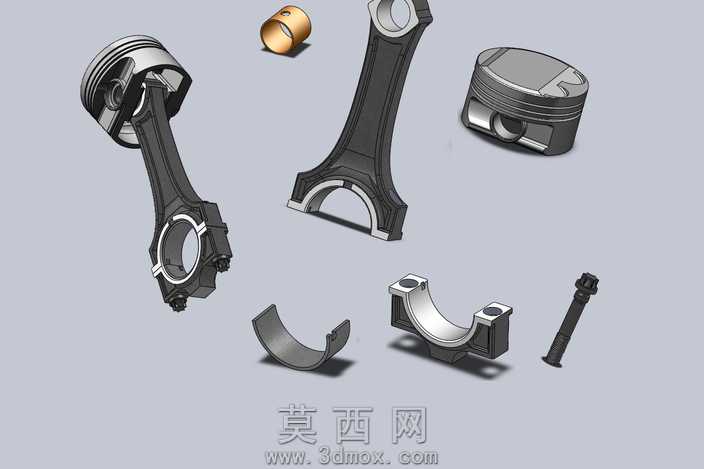

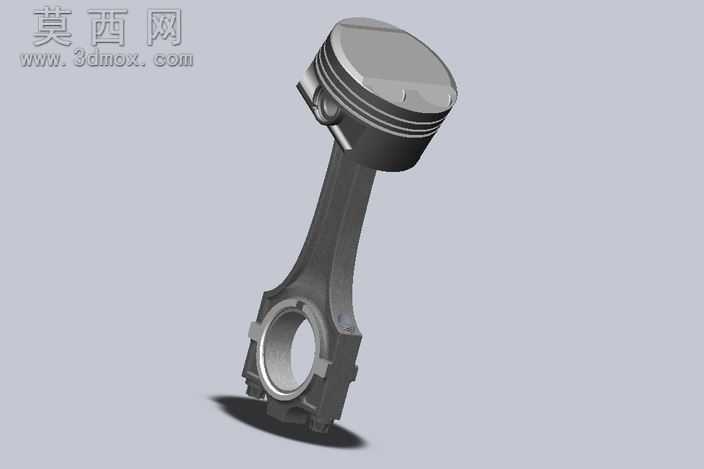

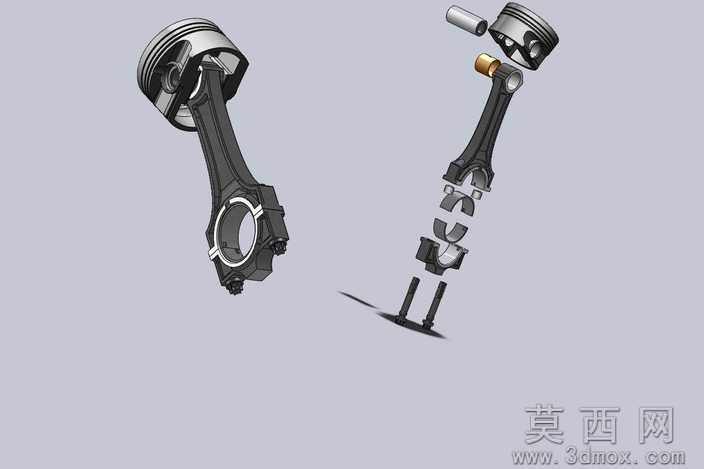

本模型为宝马M50B20发动机配套的活塞连杆组件，建模过程严格参照原厂零部件的实测尺寸参数，在三维软件中完成全参数化结构搭建，完整还原了组件各部分的装配关系与细节特征。建模阶段首先对活塞主体进行结构拆分，顶部的燃烧室凹坑造型按照M50B20机型的压缩比参数精准绘制曲面，保证凹坑的深度、弧度与实物完全一致；活塞环槽区域采用分层拉伸加倒角处理，三道环槽的宽度、间距以及槽内的定位凹点都做了精细化还原，气环槽与油环槽的结构差异通过不同的截面轮廓清晰区分，油环槽内部的回油孔采用阵列特征完成均匀排布，孔位的角度与孔径参数完全匹配原厂设计标准。活塞销座部分做了加强筋结构的还原，销孔内部的衬套配合面通过同轴度约束保证装配精度，销座与活塞主体的过渡区域采用平滑曲面处理，还原了铸件的圆角过渡特征。连杆部分的建模从大头孔与小头孔的中心距参数入手，杆身的工字形截面通过扫掠特征完成，截面的厚度变化按照受力分布规律做了渐变处理，大头端的分体式结构完整还原了连杆盖与杆身的结合面定位结构，螺栓孔的位置、沉头深度都做了精准复刻，小头端的衬套安装位、油槽结构也都通过细节特征逐一呈现。材质渲染阶段，活塞部分采用高硅铝合金材质参数，调整金属粗糙度与反光度还原铸铝件的哑光金属质感，表面的轻微铸造纹理通过凹凸贴图实现；活塞环采用铸铁镀铬材质，表现出亮银色的高反光金属特性；连杆部分采用锻钢材质，表面做了喷丸处理的粗糙质感还原，螺栓部分采用高强度合金钢材质，金属光泽度与连杆主体形成区分。整体渲染采用柔和的工作室布光，通过主光、辅光与轮廓光的搭配，清晰展现组件各部分的结构层次与材质差异，阴影效果柔和自然，能够直观呈现活塞连杆组件的整体形态与结构细节。设计过程中充分考虑了发动机工作状态下的受力特性，各部分的壁厚、加强结构都符合内燃机零部件的设计规范，完整还原了量产零部件的工程设计逻辑，可用于发动机结构教学、装配模拟演示以及相关零部件的设计参考。
