PVC颗粒长槽式振动输送给料装置

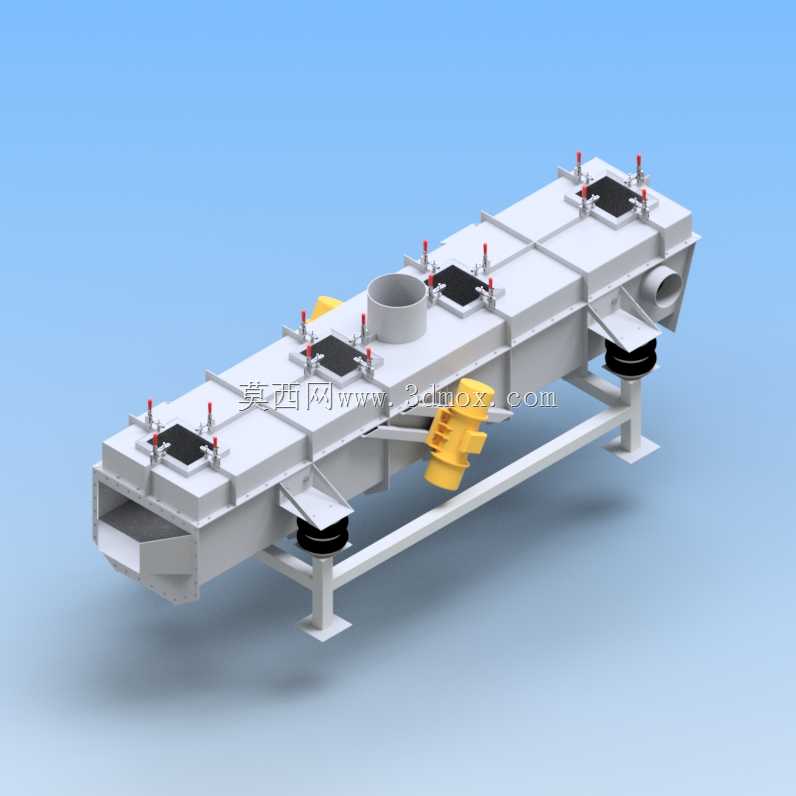

　　该装置为面向PVC颗粒等散粒物料水平输送工况开发的长槽式振动给料设备，整体采用封闭长矩形槽体作为物料承载主体，槽体顶部沿长度方向均布多组快开式检修盖板，每处盖板配套快压锁紧手柄，可在设备运行停机后快速开盖清理槽内残留物料、排查堵料点，槽体中段设置立式圆筒进料口，可直接对接上游挤出机、料仓或拌料机的出料溜管，槽体两端分别设置敞口式出料溜槽与侧向排气接口，侧向接口可外接小型除尘风管，抽吸输送过程中扬起的少量粉尘，避免车间内PVC细粉弥散。

　　从现场布置边界来看，整机长度方向占据约六米左右的直线安装空间，宽度方向含两侧振动电机突出部分约一米一，设备总高度从地面支腿底面到槽体顶部盖板约一米四，支腿采用型钢焊接成门型框架，框架与地面预埋钢板通过地脚螺栓固定，槽体和支腿之间不采用刚性连接，而是在槽体底部四个支撑点位布置橡胶复合弹簧减振座，既承担槽体满载物料时的竖向载荷，又允许槽体在激振力作用下做定向小幅振动，同时阻断振动向地面框架传递，降低车间地面共振与噪声传导。

　　激振单元选用两台卧式安装的振动电机，对称布置在槽体中下部两侧，电机偏心块运转时产生合成定向激振力，驱动槽体沿设定倾斜方向做高频微幅振动，槽内PVC颗粒在振动作用下持续做抛掷-滑移复合运动，沿槽体从进料端向出料端匀速移动，输送过程中颗粒不会出现挤压破碎、卡料结拱问题，相比螺旋输送机，长槽振动输送不存在叶片磨损、物料缠绕卡滞的隐患，尤其适合PVC新料、回料颗粒以及混有少量粉料的塑胶粒输送场景，常见于塑胶挤出生产线、配色混料车间、造粒后成品料转运工段。

　　结构设计阶段优先考虑了拆装维护性：槽体主体采用钢板折弯后分段焊接，各段法兰对接处加密封垫，避免颗粒从拼接缝隙漏出；顶部检修盖板周边贴附橡胶密封条，锁紧手柄压合后可保证槽体微负压状态下粉尘不外溢；振动电机安装座采用加厚钢板焊接并做加强筋处理，承受交变激振载荷时不会出现焊缝开裂；减振弹簧选型时匹配槽体满载总重量，将系统固有频率避开电机工作激振频率，防止运行时出现共振放大。设备安装时只需保证支腿框架水平度、两台振动电机偏心块夹角调整一致，即可获得稳定均匀的物料输送速度，槽体侧向预留的除尘接口也可根据车间工况选择封堵或接风，适配不同洁净度要求的塑胶生产现场。
