三链条长距离布局用链式输送设备结构

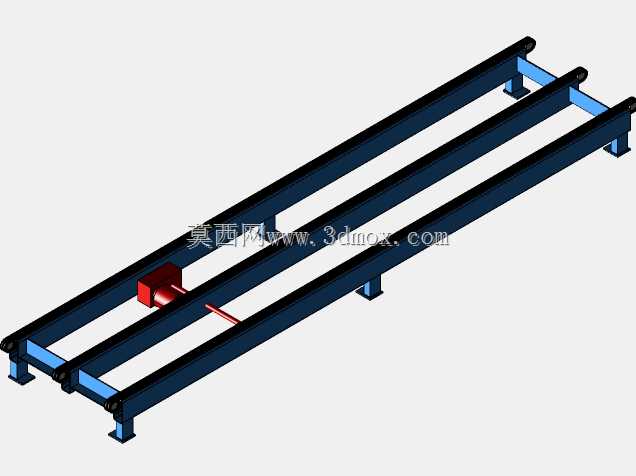

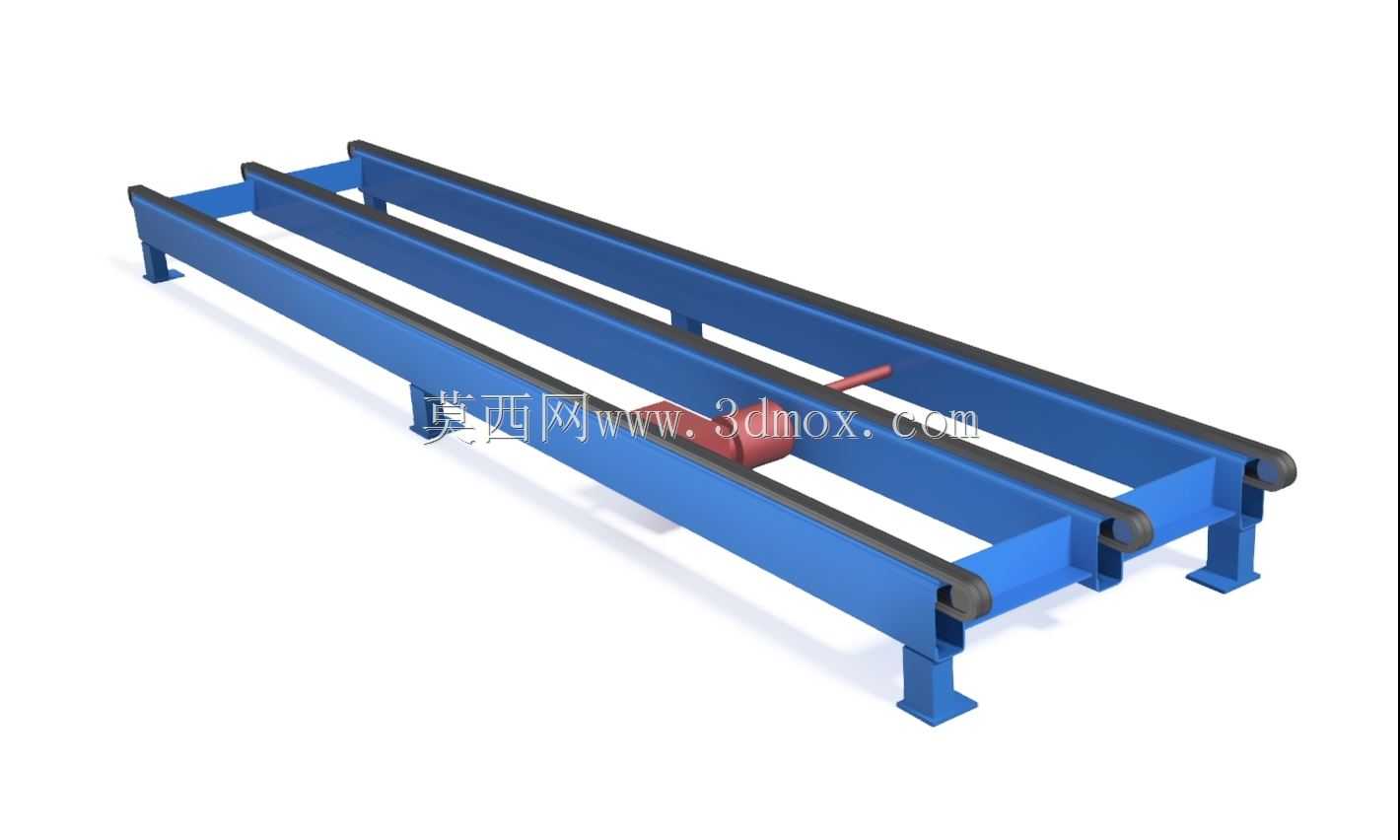

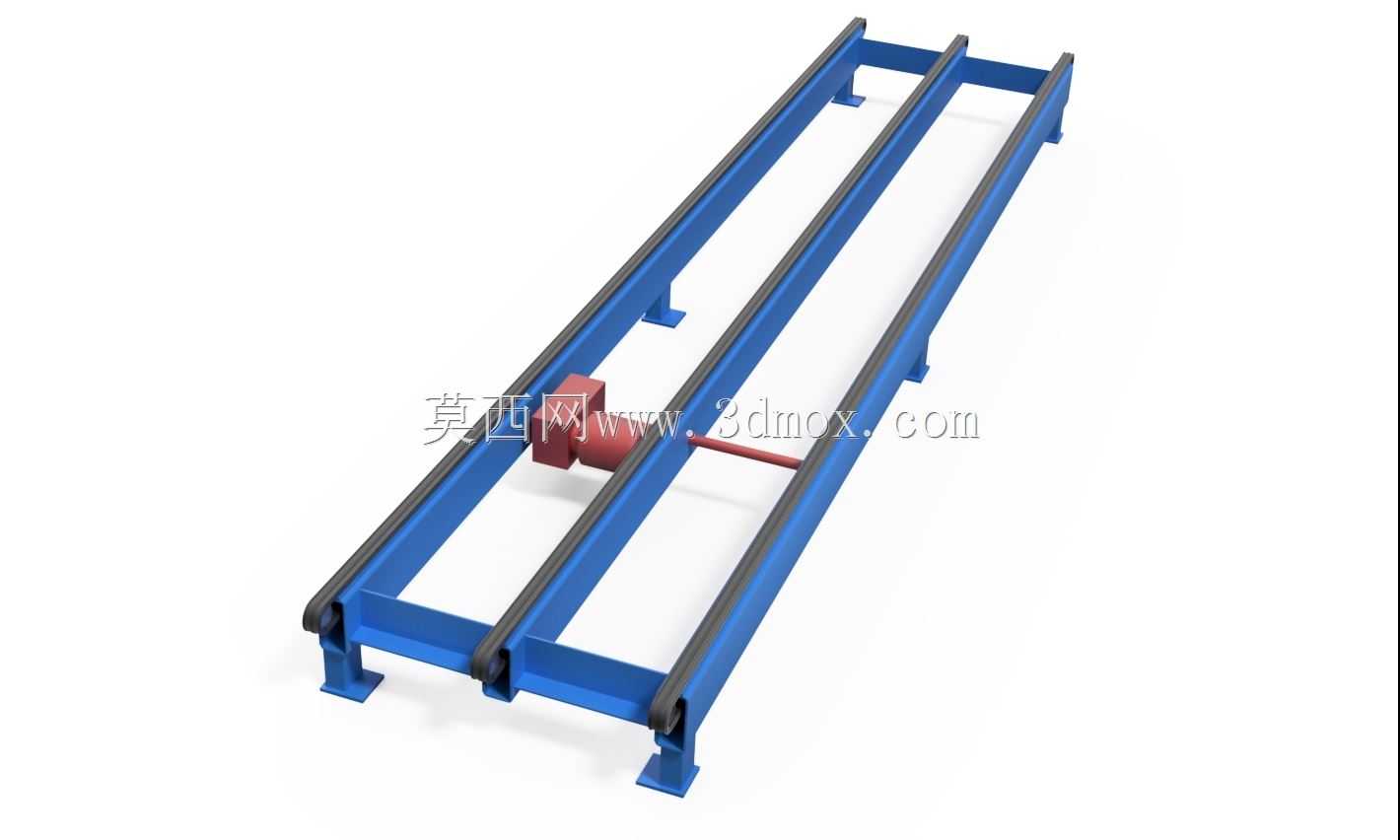

　　在车间产线规划、物流仓储布局的可视化方案搭建阶段，这类三轨链式输送结构是常用的标准单元，很多设计人员在做整线方案时，会先调用这类成熟的输送段模型完成空间占位，避免从零开始建模耗费不必要的时间。该输送段采用三条平行链式线作为承载输送主体，区别于单链或双链结构，三链布局可以更好地适配底部支撑面较窄、或者对输送平稳性有更高要求的工装托盘、工件载具，输送过程中不会出现载具偏斜、卡滞的问题，尤其适合机加工工序间的工件转运，能匹配CA6140这类普通机床加工工件的上下料输送节奏，可直接嵌入机床上下料的产线布局中，衔接加工工位与检测、缓存工位。从结构设计来看，整体机架采用标准型钢焊接成型，两侧的纵向主梁承担整体承重，

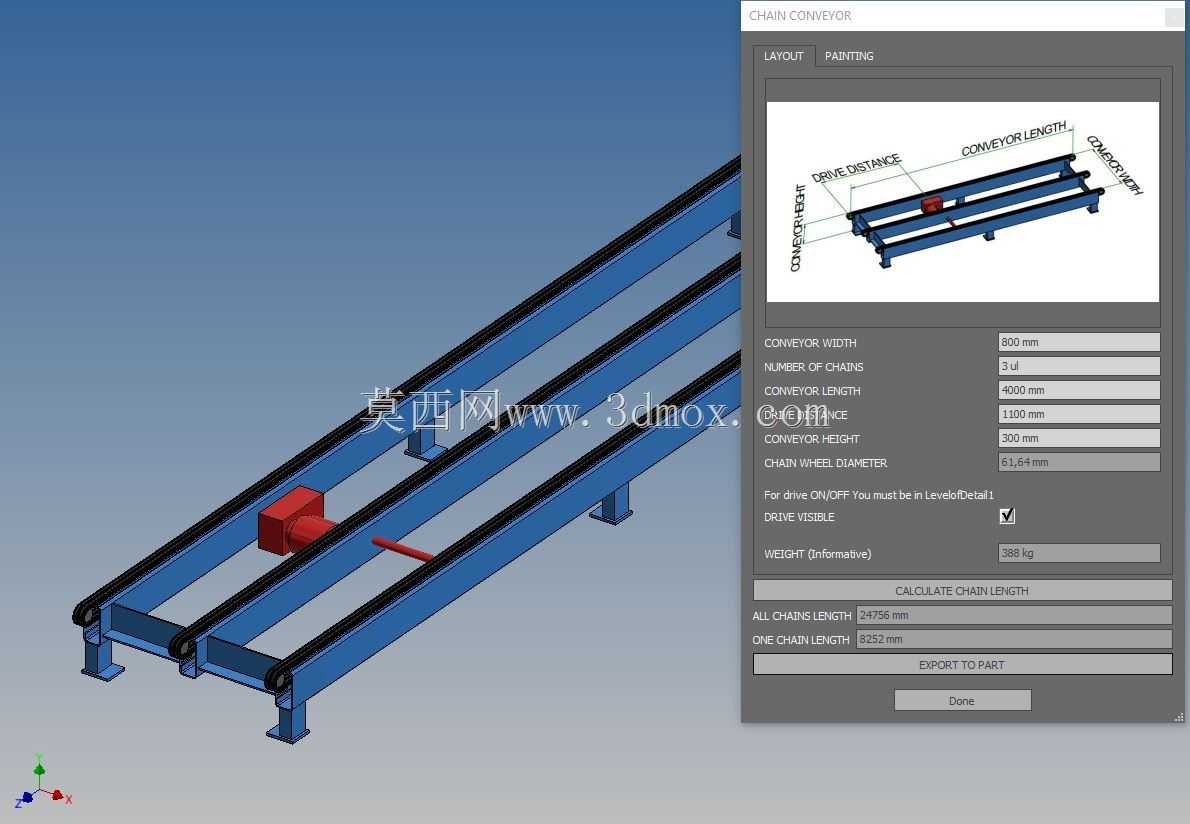

　　中间的辅助梁配合支腿完成整体刚度强化，支腿底部预留了安装固定的孔位，现场安装时可以通过膨胀螺栓直接与地面固定，也可搭配可调脚杯完成地面不平整场景下的水平调节，避免机架变形影响链条运行精度。三条链条的导轨采用平行布置，导轨间距经过匹配计算，确保载具放置后受力点均匀落在链条承载面上，不会出现偏载导致的链条异常磨损。驱动端采用侧置安装的布局，将驱动组件布置在机架侧方，不会占用输送线上下方的空间，方便后续配套防护、检测组件的安装。外形尺寸上，该输送段总长度为4000mm，整体宽度为800mm，这个尺寸属于车间内常用的标准段长度，既可以单独作为短距离输送单元使用，也可以多段拼接组成更长的输送线，拼接时只需要对齐导轨面、

　　连接链条接口即可快速完成组装，不需要额外做复杂的结构适配。在做三维布局时，该模型可以直接导入场景中，准确还原设备的安装边界，避免后续现场安装时出现与其他设备、厂房立柱、管线的干涉问题，其结构细节的还原度足够支撑方案评审阶段的可视化展示，不需要额外做过多的细节调整就能直接用于方案汇报、产线仿真的基础搭建。机架的支腿间距经过合理排布，在4米的长度上设置了多组支撑，确保满载情况下机架的挠度在允许范围内，不会因为长期承重出现主梁下弯的问题，链条的张紧结构设置在从动端，日常维护时只需要在端部调整张紧螺栓即可完成链条张紧度调节，不需要拆解机架结构，降低了后续的维护难度。
