摇滚主题金属铸造手摇铃铛结构设计

　　这款钟形摇铃的结构开发同时覆盖文创摆件展示、金属翻砂铸造以及熔融沉积3D打印两类落地场景，外观采用经典AC/DC乐队地狱钟主题做表面纹饰处理，工程建模阶段优先保证壳体壁厚均匀过渡，避免铸造时出现局部缩孔、冷隔缺陷，也防止增材制作过程中悬垂面过大引发支撑残留、形变翘曲问题。

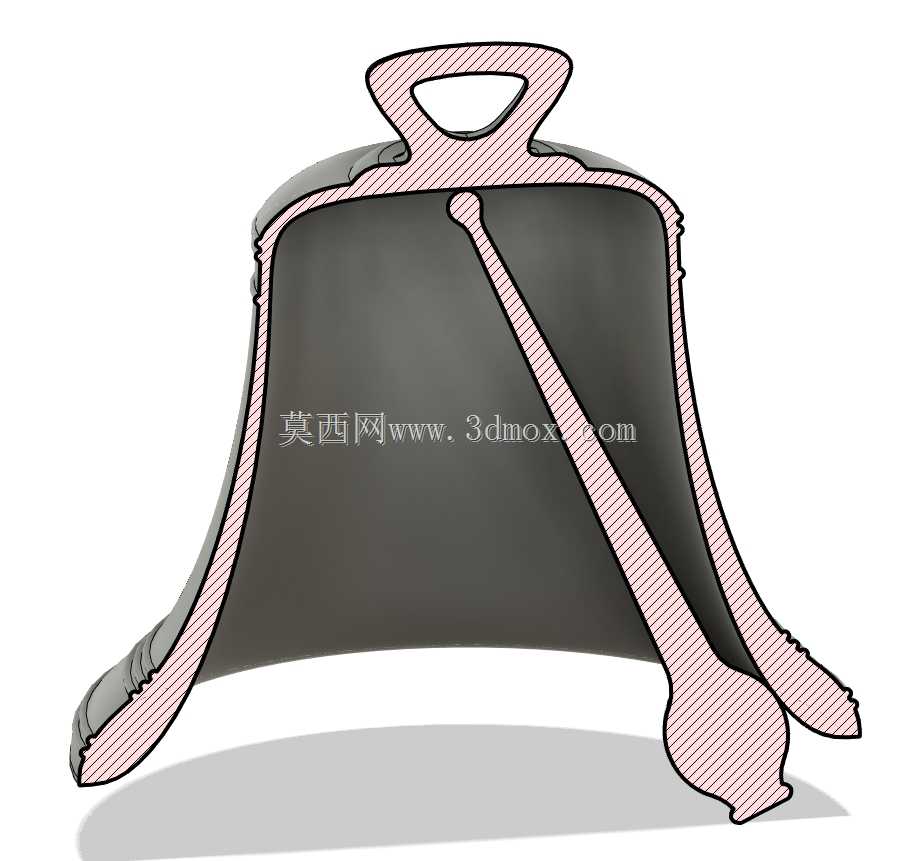

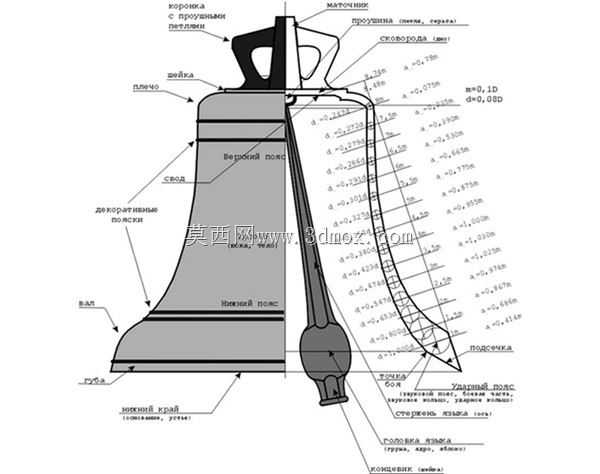

　　从实际功能逻辑来看，摇铃工作时依靠内腔悬挂的金属撞锤往复敲击壳体内壁发声，钟口位置做了多层阶梯式加厚卷边结构，一方面提升开口处结构刚性，敲击振动时能够形成更长的余振混响时长，另一方面加厚边缘可以抵消铸造冷却时口部收缩带来的圆度变形，后续机加工找正装夹也有足够的基准面。铃身主体采用回转体扫掠成型，侧壁从顶部悬挂座向下逐步扩径，曲线曲率经过多次调整，既保留传统手摇铜铃的声学轮廓，也让外壳纹饰区域有足够平整的投影面，方便后续激光蚀刻、丝印或者铸造字模的嵌装固定。

　　顶部悬挂提手采用闭环椭圆吊环结构，和钟顶安装座做一体化融合过渡，过渡位置设置了大圆角加强区，避免吊装、手持摇晃时根部出现应力集中断裂；吊环内孔预留了足够的穿绳、挂装间隙，既可以直接手持摇动，也能够通过挂钩、吊链挂载在舞台布景、主题展馆展架上使用。内腔撞锤通过顶部销轴铰接在铃身中心轴线上，撞锤头部采用球面造型，敲击接触为点接触形式，不会因为长期撞击出现局部凹坑变形，销轴两端做了防脱限位结构，反复晃动也不会出现销轴窜动脱落的问题。

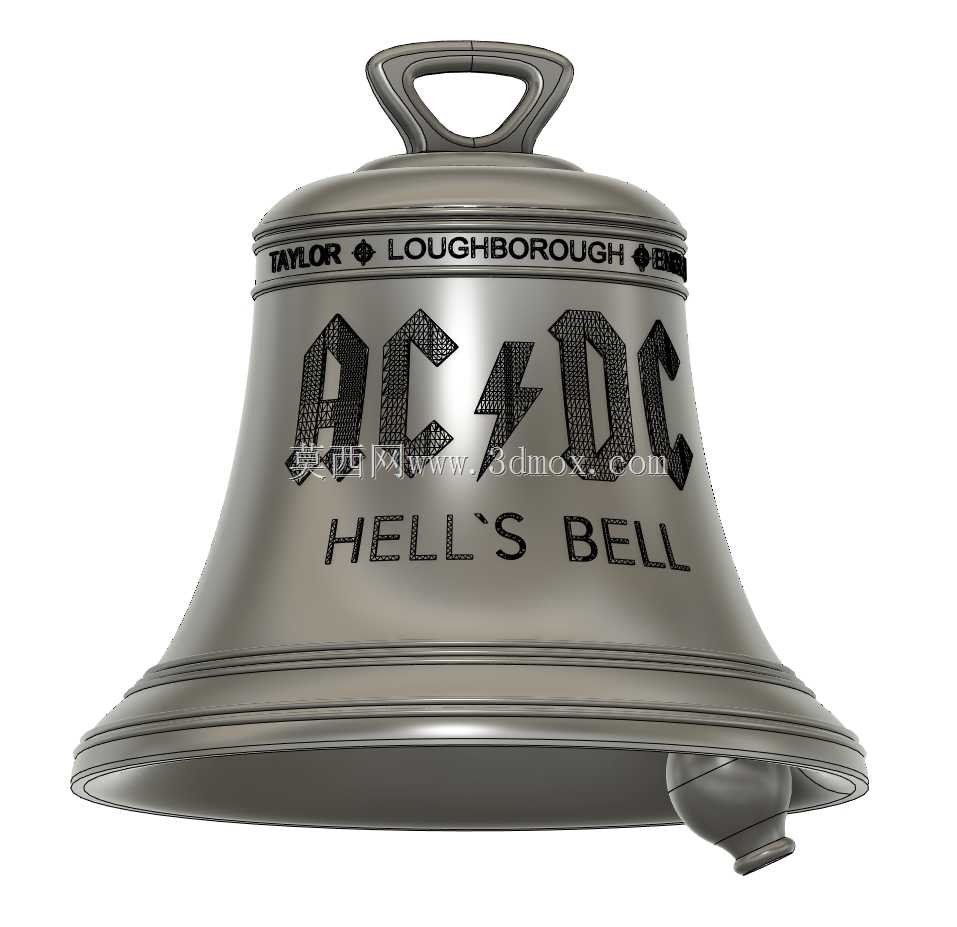

　　建模时将表面文字、标识纹饰单独拆分为独立特征，若仅做外观展示可以保留凸起纹饰获得更强的视觉质感，若要输出铸造模具或者无支撑打印，可以直接关闭纹饰特征得到光滑连续的钟形基体，大幅降低模具分型和打印支撑的处理难度。整体装配边界控制上，铃身最大外径位于钟口卷边处，整体高度从钟口底面到提手顶端连续过渡，安装悬挂时仅需占用顶部吊环上方少量空间，周边无需预留额外操作间隙；内腔预留的撞锤摆动行程经过校核，最大摆角下撞锤不会和内壁其他结构发生干涉，晃动过程中敲击点始终落在钟口上方的共振区域，发声清亮且余振持久。针对铸造工艺需求，壳体壁厚全程保持等厚设计，顶部厚壁区域预留了补缩余量，配合底部开口的自然补缩路径，不需要额外添加复杂冒口即可完成浇铸；针对3D打印场景，外壁所有纹饰凸起高度控制在单层成型可靠范围内，钟口朝下打印时仅需极少支撑即可完成整个构件制作，后期打磨工作量极低。
