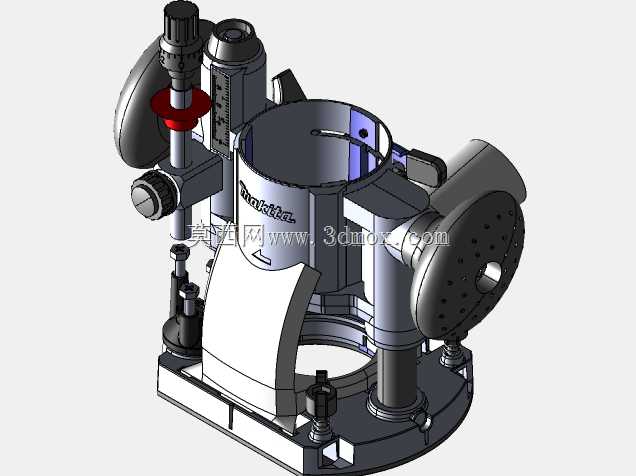

牧田修边机用柱塞倾斜底座结构

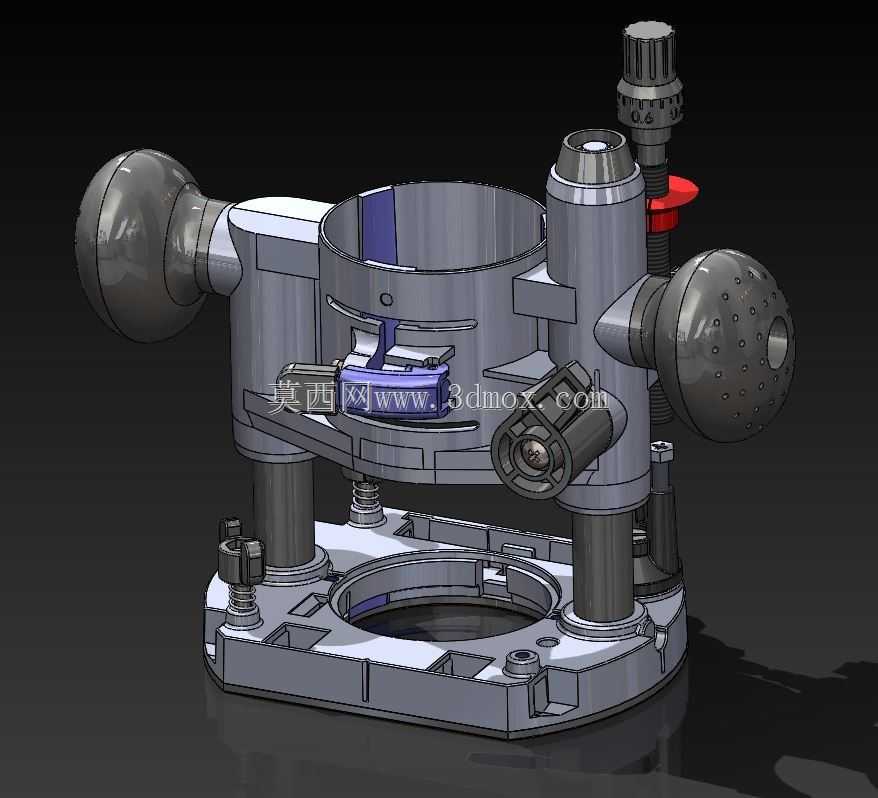

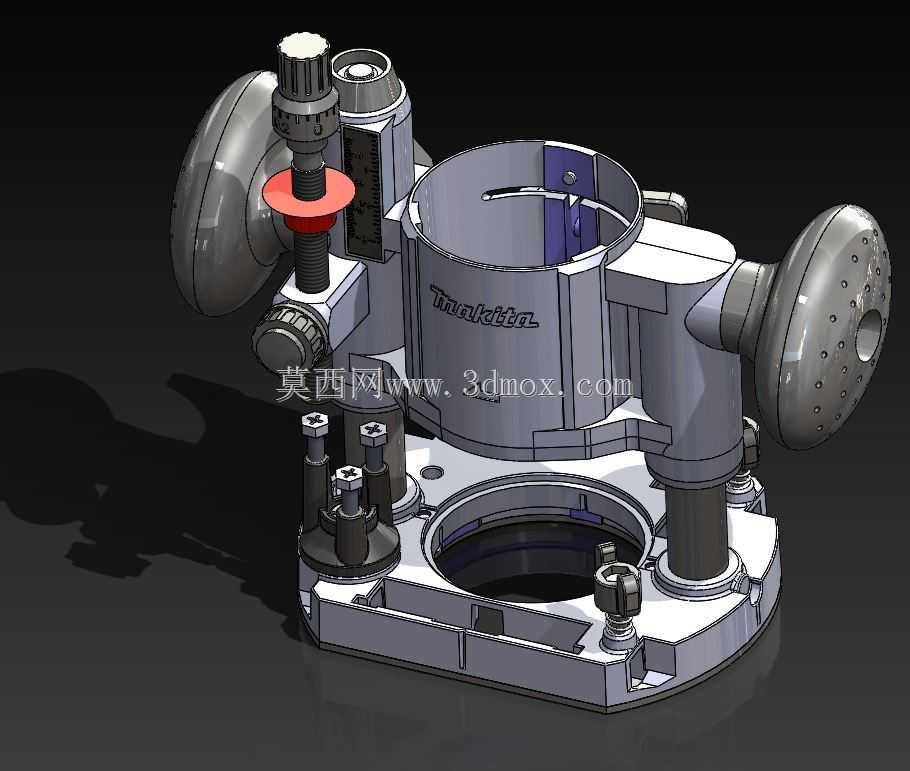

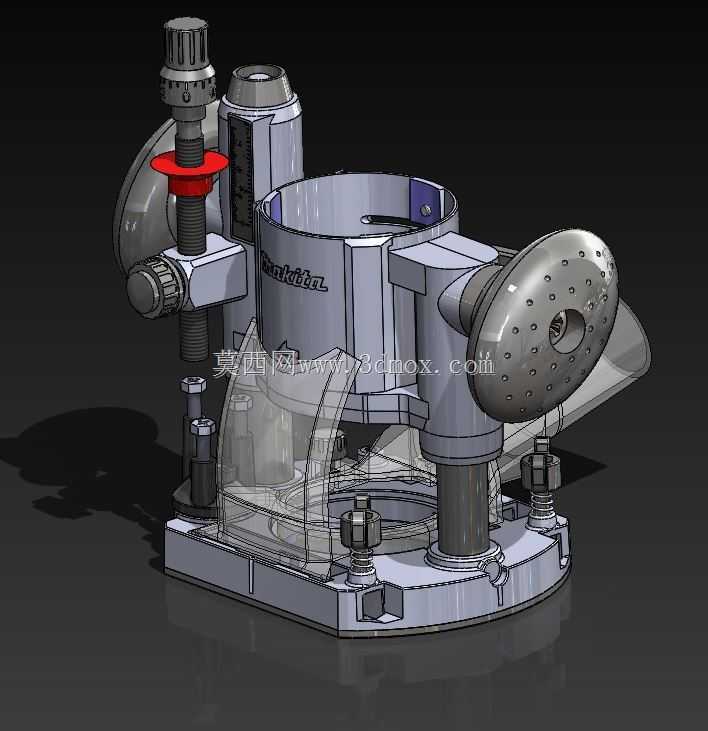

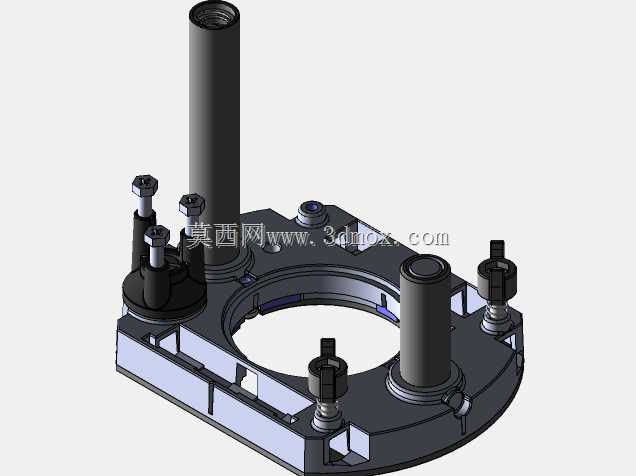

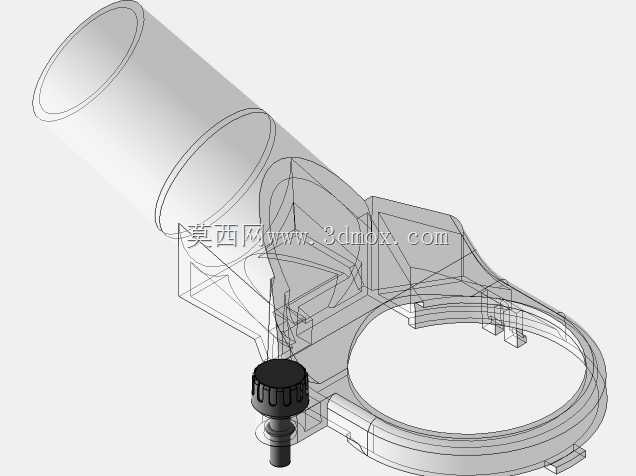

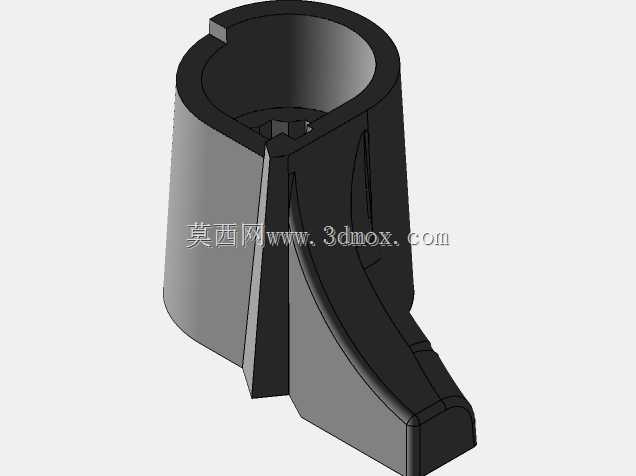

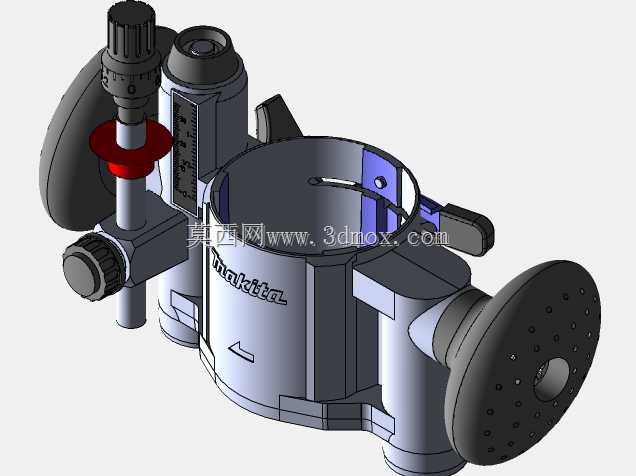

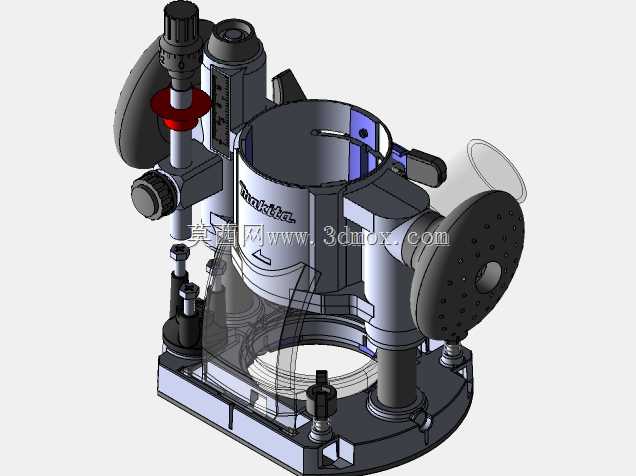

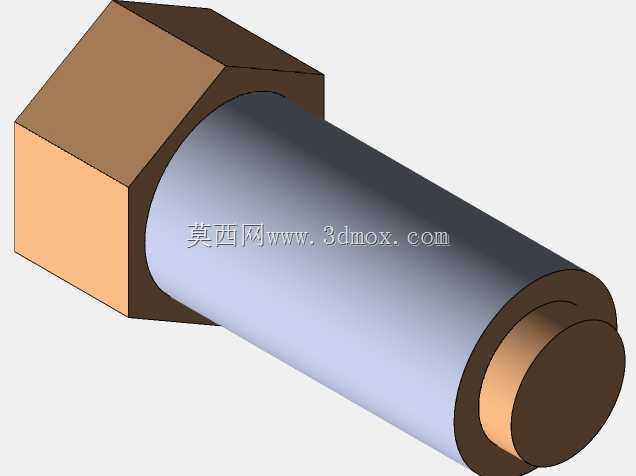

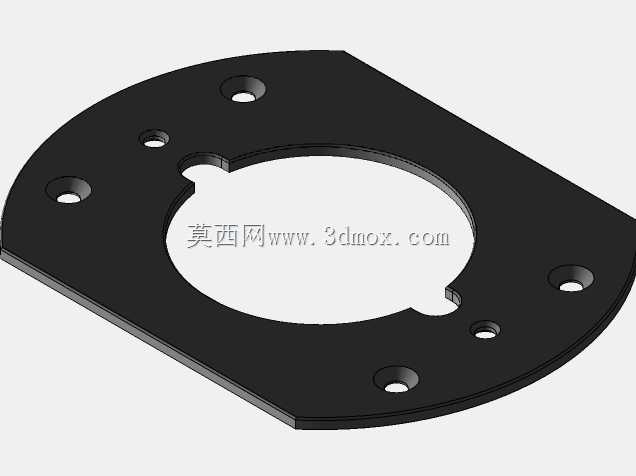

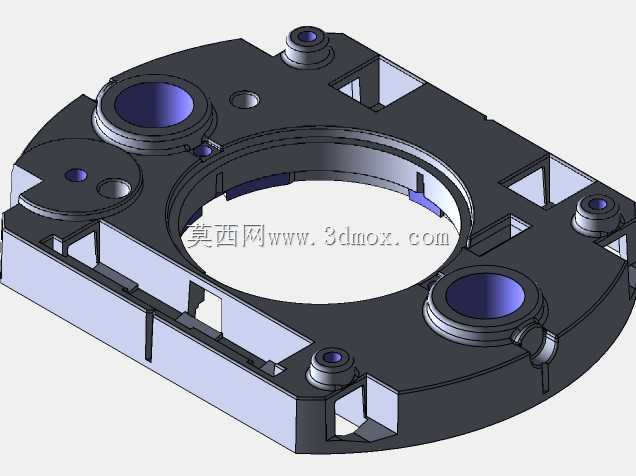

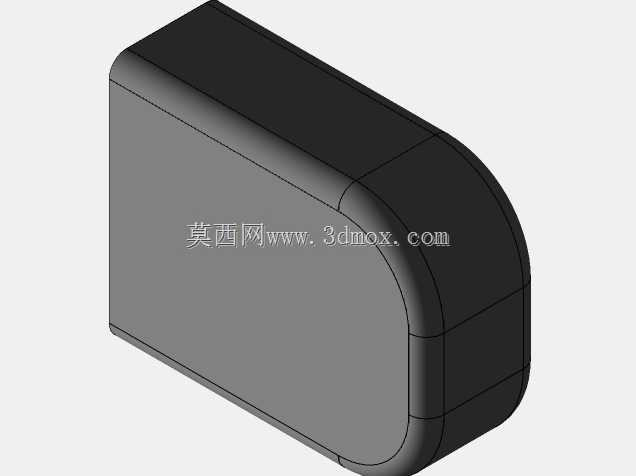

　　这款适配牧田RT0700C、DRT50Z系列修边机的柱塞底座，是木工现场加工、定制家具生产场景里的核心辅具部件，主要解决常规修边机底座无法实现倾斜走刀、深度微调精度不足的作业痛点，能覆盖斜边开槽、异形封边修型、斜面倒角、嵌入式五金件沉台加工等多类常规直底座无法完成的加工需求。从结构设计逻辑来看，整个底座采用分体式装配思路，下部的安装基准板设置了多组对称分布的锁紧螺栓孔位，可直接适配对应型号修边机的主机连接法兰，安装时无需额外改装主机本体，通过螺栓预紧后即可完成刚性固定，基准板的下平面做了平面度公差管控，加工时贴靠工件表面不会出现翘动、偏移问题，能保证走刀过程的稳定性。两侧设置的防滑握持手柄采用人体工学弧度设计，

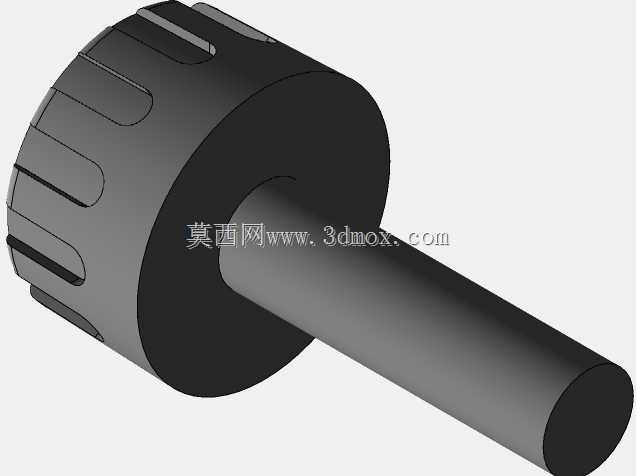

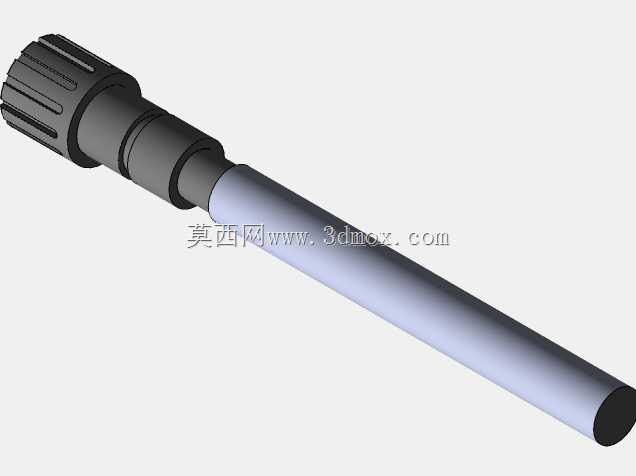

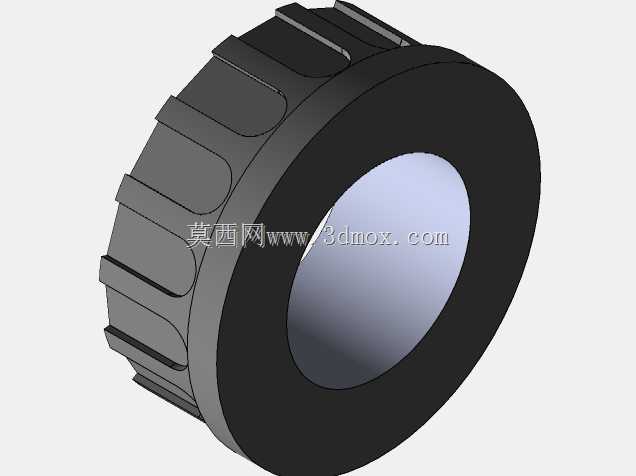

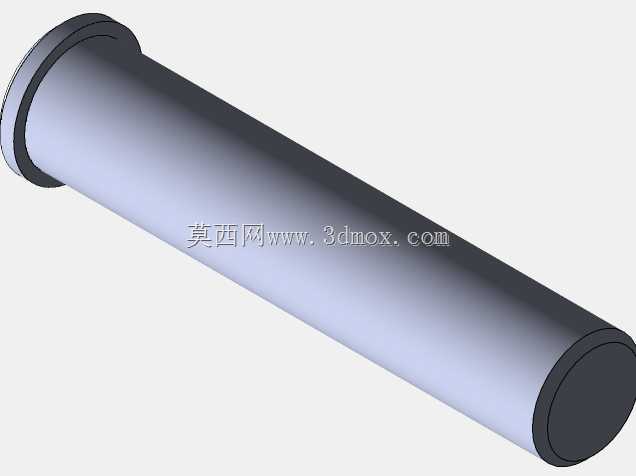

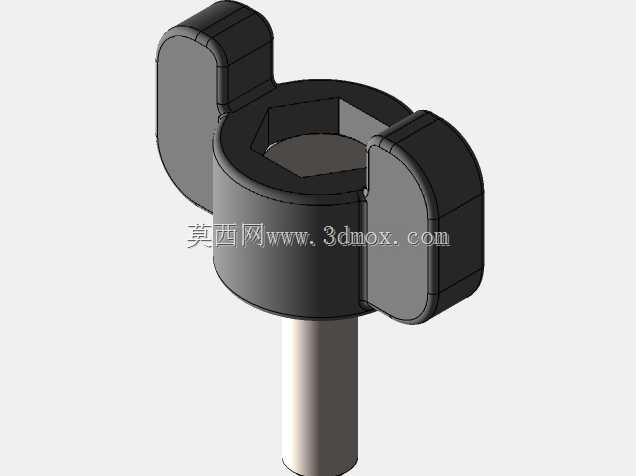

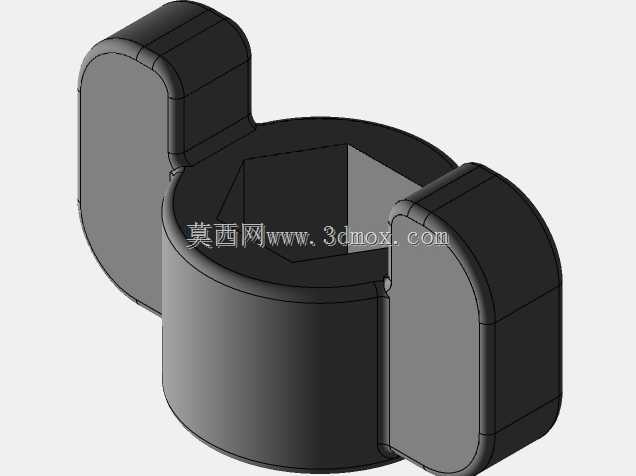

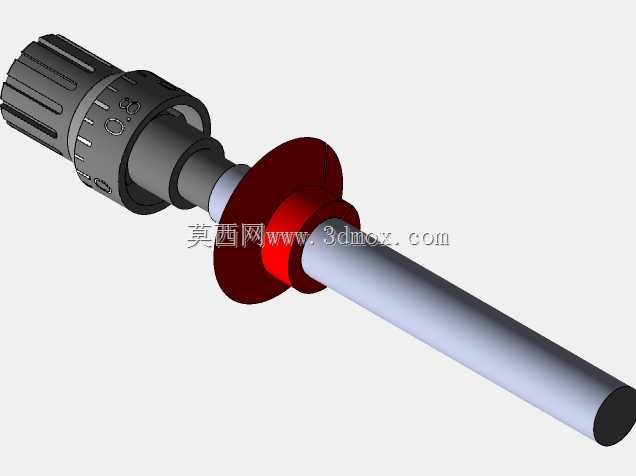

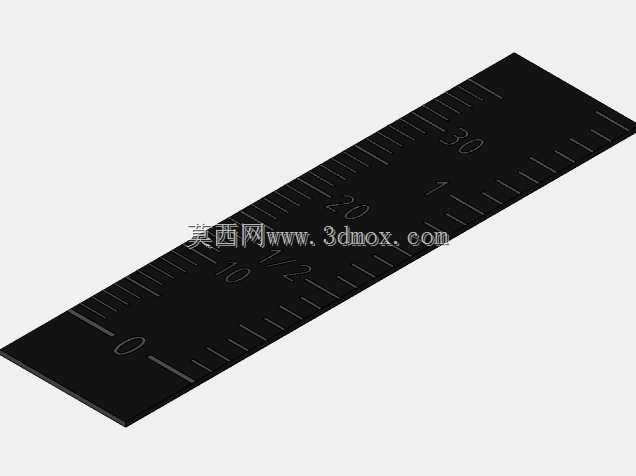

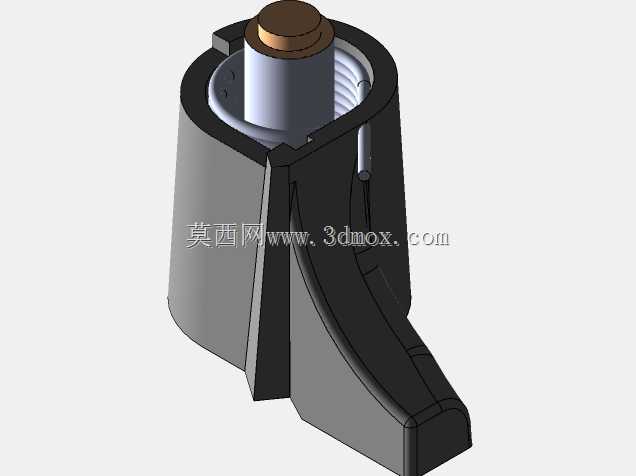

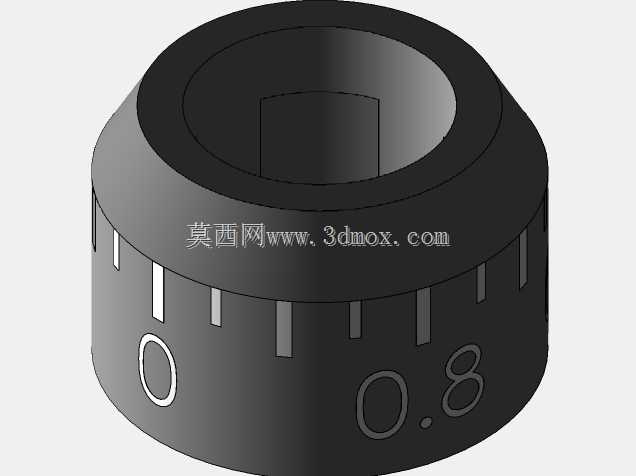

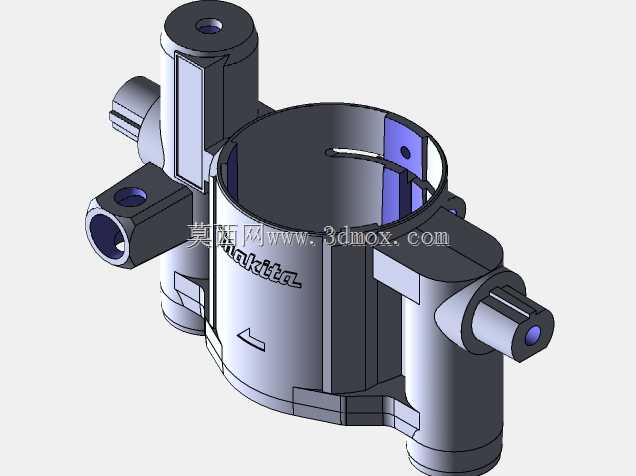

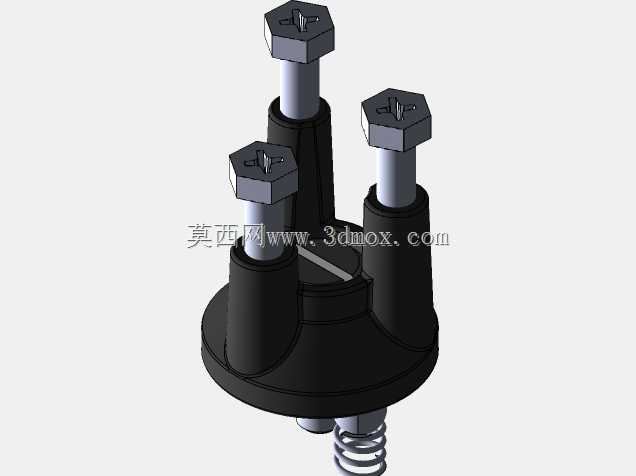

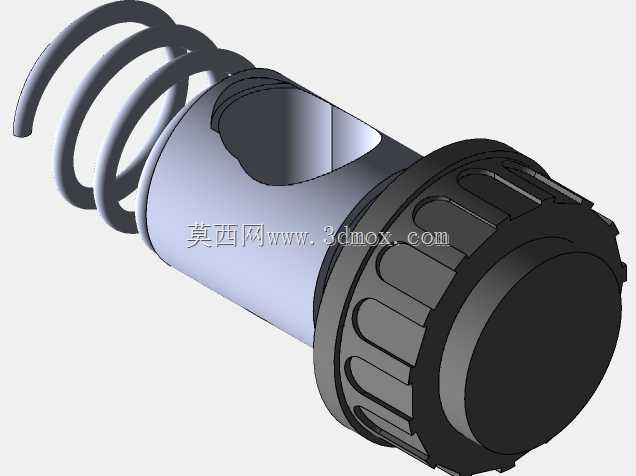

　　表面做了防滑凸点纹理处理，作业时双手握持施压可以均匀控制进给力，避免单手握持出现的走刀偏斜、啃料问题。中间的主机安装腔做了同轴度公差约束，能保证修边机主轴与底座基准面的垂直度误差控制在作业允许范围内，不会出现加工面倾斜、槽宽不均的问题。上部的柱塞调节结构带刻度锁紧环，可实现0-40mm区间的深度连续微调，调节完成后通过侧面的锁紧旋钮即可固定深度位置，加工不同深度的槽位、沉台时无需反复拆装调试，倾斜调节机构可实现0-45度范围内的角度无级调整，角度调整到位后通过两侧的锁紧螺栓锁死，即可完成斜面加工作业，适配不同角度的斜边加工需求。底座下部的开口尺寸匹配常用修边刀的最大加工直径，不会出现刀座与工件、刀具干涉的问题，

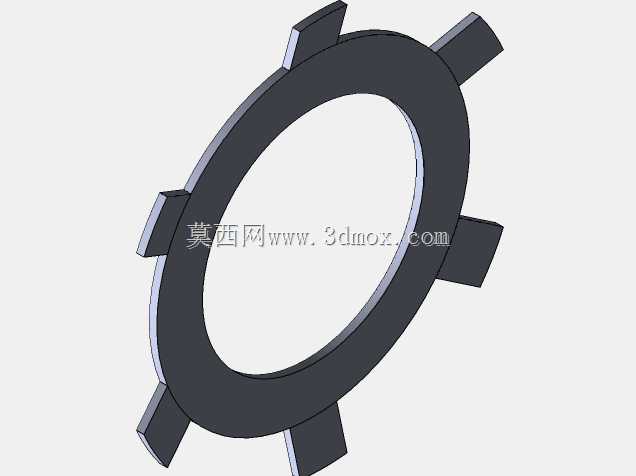

　　所有活动连接部位都设置了防松结构，长期高频作业也不会出现松动移位的情况，整体结构的受力路径经过优化，加工硬木、密度板、亚克力等不同材质时，底座不会出现形变影响加工精度，可直接替换原厂直底座使用，拓展修边机的加工适用范围，减少现场作业更换设备的频次，提升木工精细化加工的作业效率。
