牧田修边机适配倾斜集尘底座结构

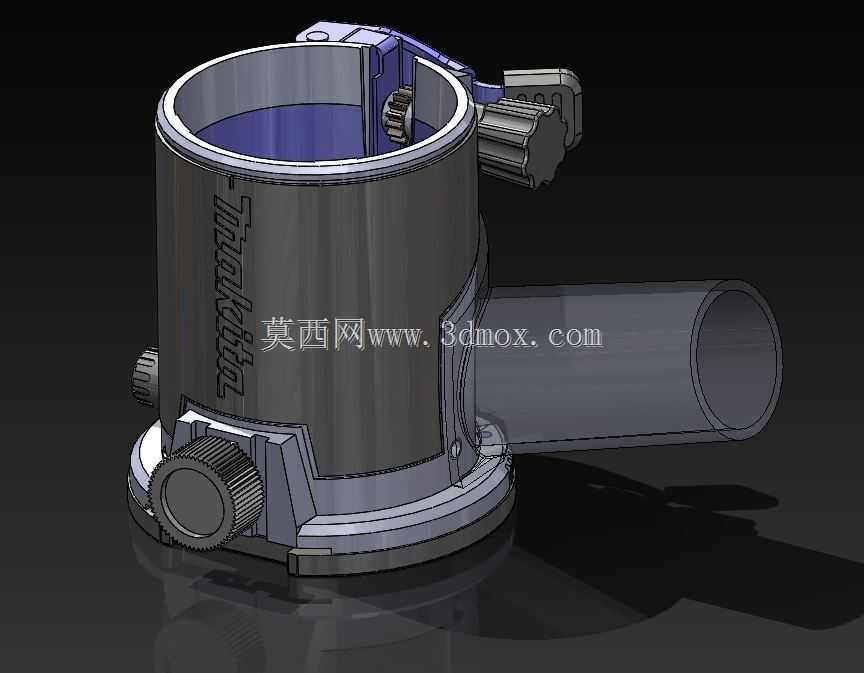

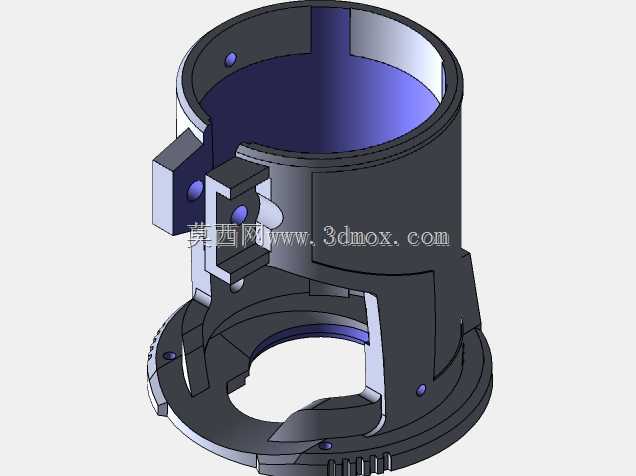

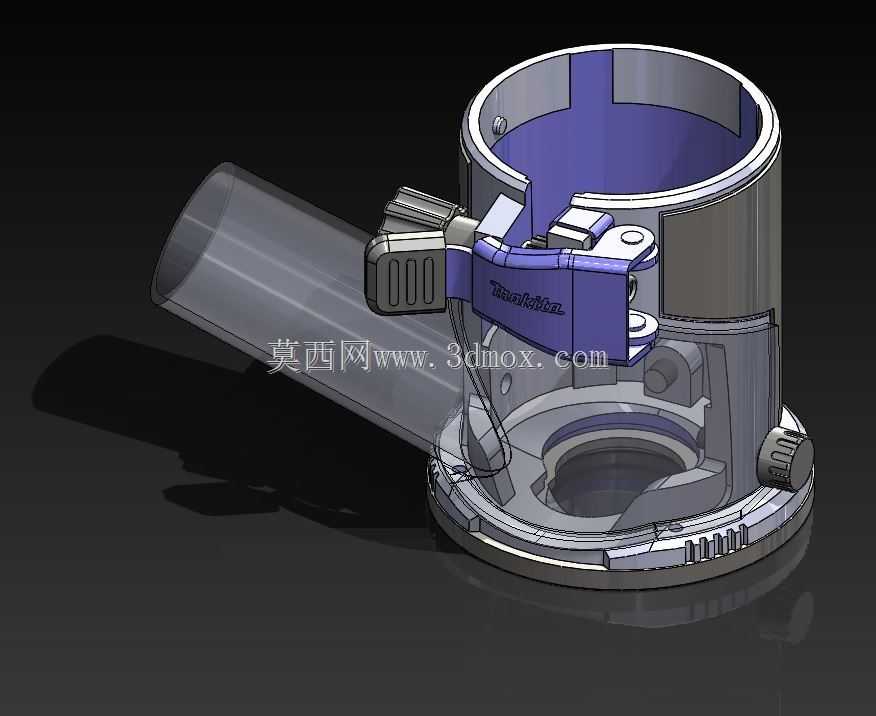

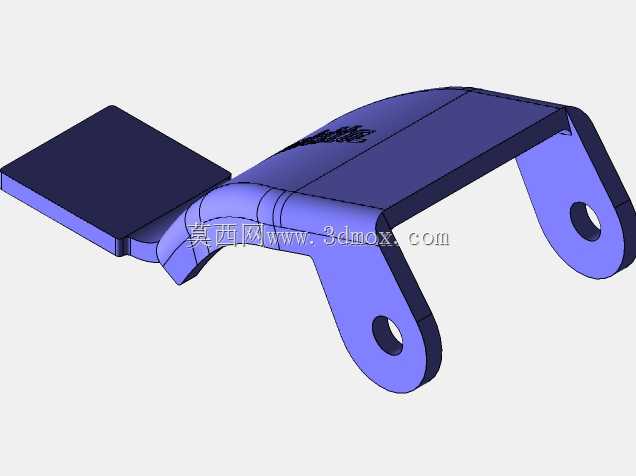

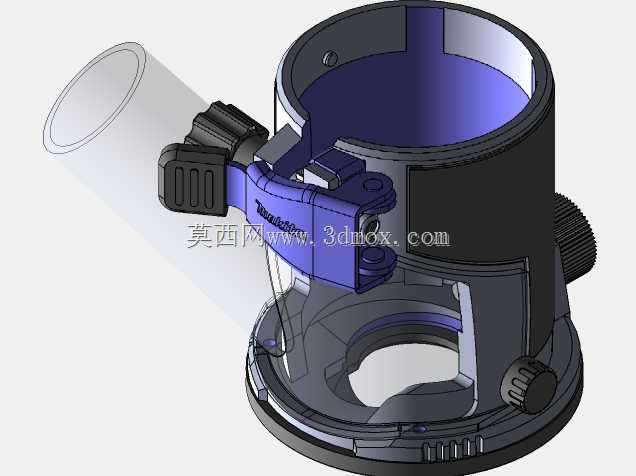

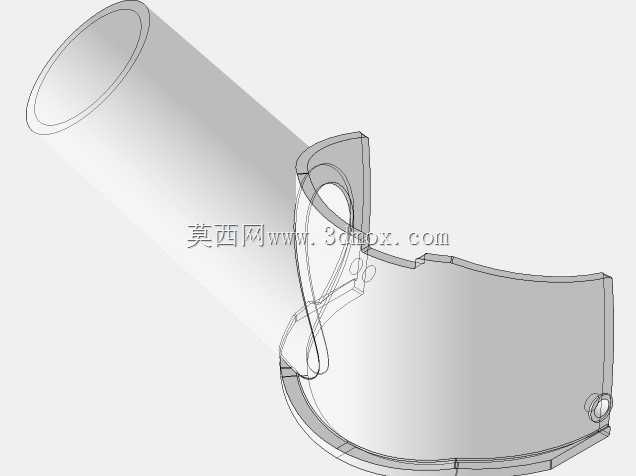

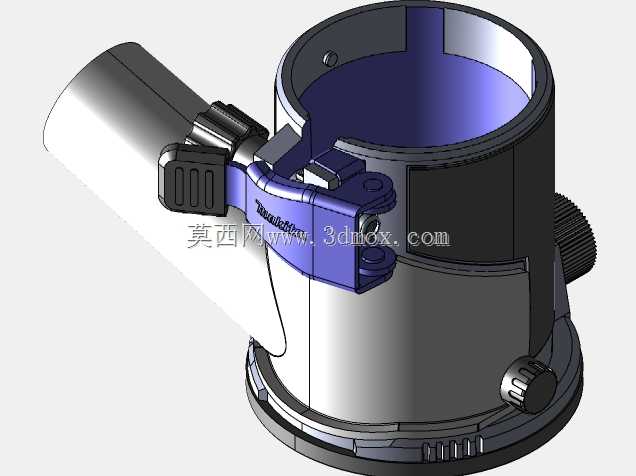

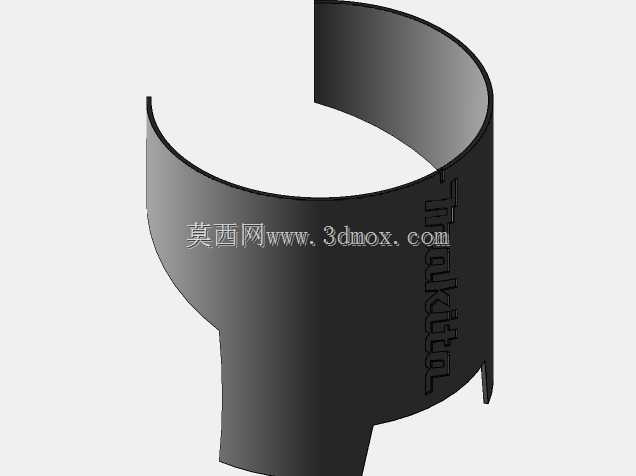

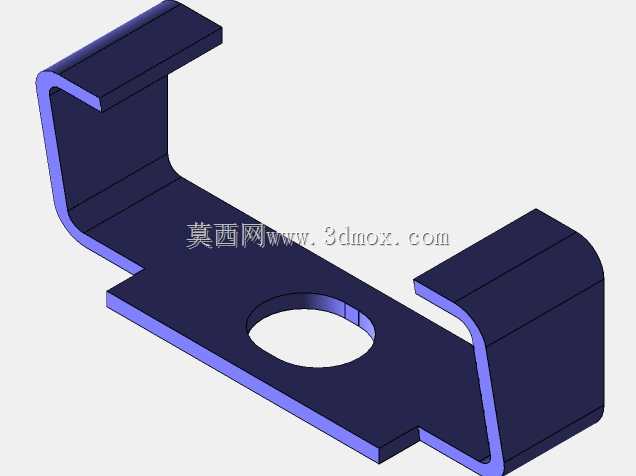

　　这款适配牧田系列修边机的底座结构，主要面向木工现场加工、小型板材修边、镂铣作业场景设计，可直接替换原厂同规格底座，适配RT0700C、DRT50ZF等多款主流手持修边机主机，解决原厂底座集尘效果差、倾斜加工限位不准、倒装适配性不足的实际痛点。从结构设计逻辑来看，主体采用环形承托结构，上部的圆柱腔体用于嵌套修边机主机，腔体侧壁设置快锁卡扣结构，无需额外工具即可快速完成主机的装拆，卡扣的压紧行程经过反复校核，既保证主机装夹后无径向窜动，也能兼容不同批次主机外壳的微小尺寸公差，避免装夹过紧导致外壳变形、装夹过松导致加工时主轴偏移的问题。侧部延伸的斜向接口为集尘通道，接口内径匹配常规工业集尘器的32mm标准软管，通道内部做了顺滑圆弧过渡，

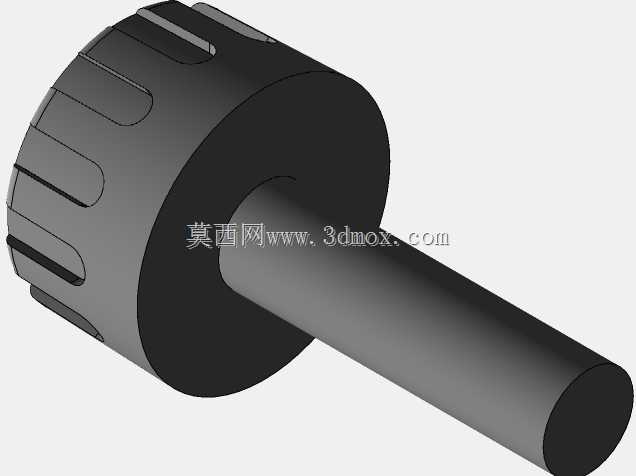

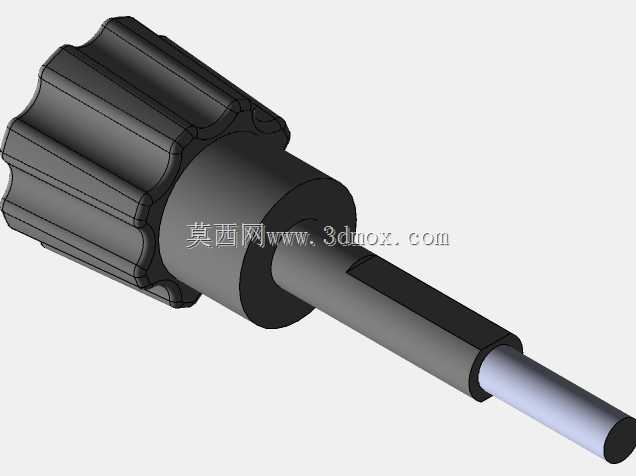

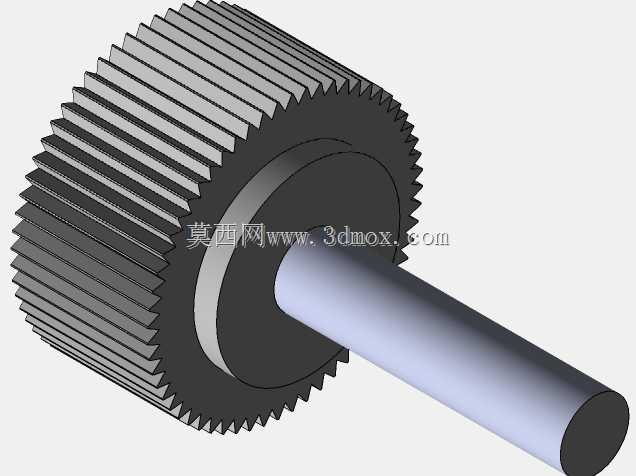

　　没有直角死角，加工产生的木屑、粉尘可直接从刀头工作区域被负压抽走，无需额外加装集尘罩，能大幅降低作业现场的粉尘浓度，减少操作人员的粉尘吸入风险，同时避免木屑堆积在刀头切削路径上影响加工精度。底座下部的环形基准面做了平面度精修处理，与主轴轴线的垂直度公差控制在0.02mm以内，保证贴靠板材加工时不会出现斜边、台阶差；基准面边缘做了微小的倒角处理，移动时不会刮花板材表面，适配贴木皮、烤漆面等易刮伤的饰面材料加工。底座侧壁设置的微调旋钮用于调节刀头伸出高度，旋钮的齿距经过优化，每旋转一格对应0.1mm的高度调节量，调节时带有清晰的阻尼反馈，无需反复测量即可快速定位到目标切削深度。针对倾斜加工需求，底座内部设置了角度限位结构，

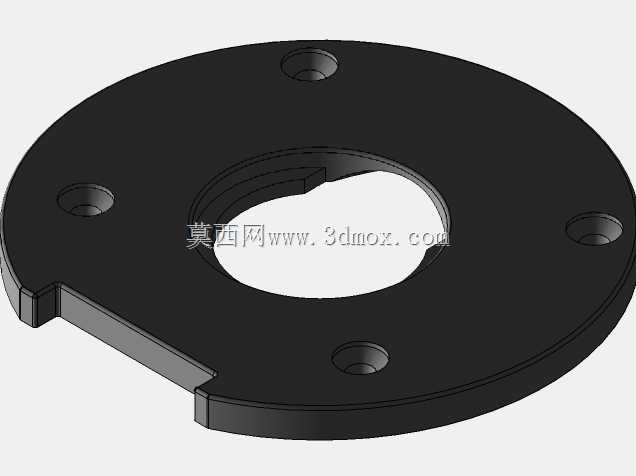

　　可在0-45度范围内锁定倾斜角度，刻度标识直接做在底座本体上，无需额外搭配角度规即可完成斜角修边、倒角作业，解决了常规底座倾斜加工时角度难控制、容易跑偏的问题。安装边界方面，底座下部的法兰盘预留了标准倒装孔位，可直接固定在常规木工倒装台的安装面板上，孔位间距匹配市面主流倒装板的通用孔距，无需重新打孔即可完成倒装安装，倒装后底座基准面与倒装台面板齐平，可作为小型镂铣台使用，完成小工件的开槽、修边、成型铣削作业。整个结构的受力部位都做了加厚处理，尤其是卡扣与腔体连接的位置、集尘通道与主体连接的位置，通过加强筋提升结构刚性，长期受夹紧力、振动载荷也不会出现开裂变形，同时在非受力区域做了合理的减重设计，整体重量控制合理，手持操作时不会增加过多额外负担，长时间作业也不易产生手部疲劳。
